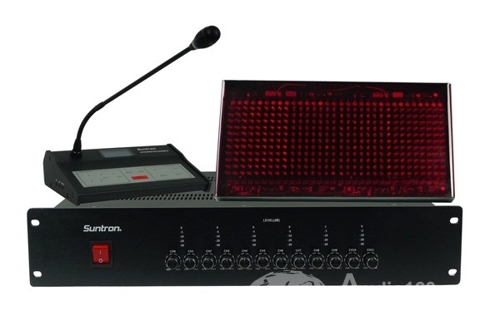

系統特點
紅外線同聲傳譯系統是一種為多語種會議提供翻譯的語音會議系統，其工作原理是利用紅外線傳輸進行語言分配，采用紅外光譜作為載波傳送多種翻譯語言，是目前市場上無線語言分配系統中最常用的傳輸方式。
◆ 保密性強，杜絕外來惡意干擾及竊聽
◆符合國際標準IEC60914及IEC61603
◆ 使用2-6MHz（IEC61603 BAND4）頻段，不受空間電磁波、工業設備、高頻光源及無線通訊器材的干擾

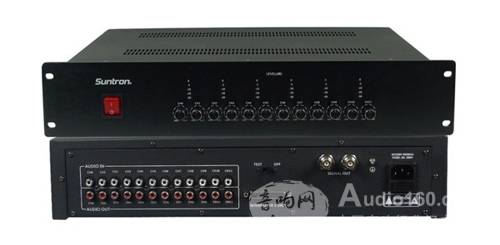

一、紅外同傳主控機ACS-SH604M/06M/08M/12M
紅外同傳主控機是系統的核心控制設備，用于實現系統的設置、連接、控制、信息處理等功能，并帶通道測試功能，方便系統調試。
功能特性：
◆ 符合國際標準IEC60914及IEC61603
◆ 使用2-6MHz（IEC61603 BAND4）頻段，不受高頻光源及無線通訊器材的干擾
◆ 保密性高，可杜絕外來惡意干擾及竊聽
◆ 具有兩路高頻信號輸出接口（BNC），每路可連接的紅外輻射單元的數量無限制
◆ 具有多組譯音輸出信道可作錄音用
◆ 具有多組語音輸入信道，可同時調制多達4/6/8/12種語言
◆ 主機獨有的測試功能，不同的通道各自對應有不同的測試聲音，方便系統調試
◆ 采用先進的鎖相環技術，保證主機發射頻率穩定，頻率穩定度10PPM
◆ 具有自動電平控制功能（ALC）
◆ 具有輸入電平指示功能，可直接顯示輸入電平的大小
◆ 可安裝在標準19英寸機柜
◆ 體 積（W×H×D）：480mm×90mm×350mm
◆ 重 量：7.8Kg

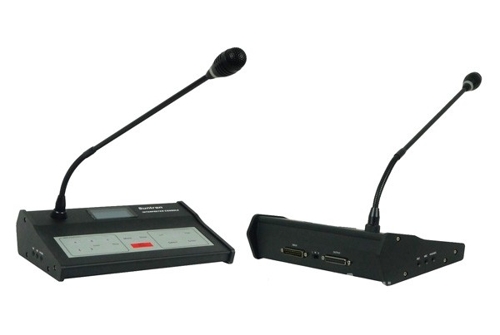

二、譯員單元ACS-AT604/06/08/12
譯員單元是系統里必不可少的組成部分，用于翻譯人員對會議發言進行同步翻譯。使用時，只需將譯員單元與紅外同傳主控機連接，翻譯后的語音即可通過譯員單元傳輸到主控機，經過系統的處理和傳輸后，與會者就可以通過接收單元收聽到各個語種的聲音。
功能特性：
◆ 可同時進行4/6/8/12種語言的同聲傳譯功能(含原聲通道)
◆ LCD顯示屏顯示各項操作信息，包括輸入/輸出通道號、占用與非占用通道號等
◆ 支持直接翻譯（FLOOR）和間接翻譯（RELAY），當翻譯人員聽不懂發言者的語言時，可通過監聽其它翻譯人員的譯音進行二次翻譯
◆ 支持兩個翻譯人員輪流接力使用同一臺譯員單元
◆ 具有同一通道互鎖功能，確保輸出通道的唯一性
◆ 可預設3路輸入語種通道，并有對應的快捷按鍵(A/B/C)
◆ 具有通道選擇按鈕，快速選擇輸入語種通道
◆ 具有語速提醒功能（SLOW)，提醒發言者放慢語速
◆ 具有靜音(消咳)功能，按住“MUTE”按鍵可防止不必要的聲音傳出
◆ 駐極體心型指向麥克風，可拆卸話筒桿帶有開啟指示燈圈，方便設備維護
◆ 雙邊耳機接口(3.5mm)和雙邊麥克風接口(3.5mm)，用于連接頭戴式耳機和麥克風
◆ 具有麥克風選擇功能，可選擇咪桿麥克風、左邊麥克風或右邊麥克風進行翻譯
◆ 雙邊錄音輸出接口(3.5mm)，可連接錄音設備
◆ 單元采用25P并口（1公頭1母頭）線纜進行手拉手連接
技術參數：
■ 語言通道：4/6/8/12
■ 電源：24V，由主控機供電
■ 液晶參數：128×64點陣液晶
■ 拾音距離：10-30CM
■ 咪桿長度：45CM（標配）
■ 音頻輸入/輸出：MIC×2 REC非平衡×2
■ 尺寸（W×H×D）：250mm×162mm×63mm(不含咪桿)
■ 重量：1.6Kg（凈重，不含咪桿）

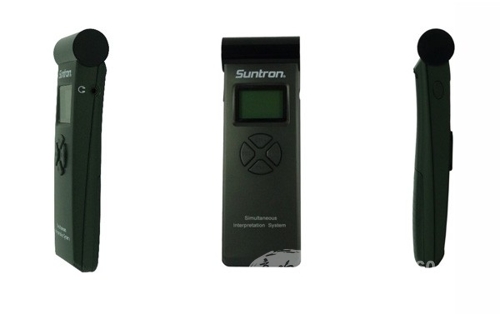

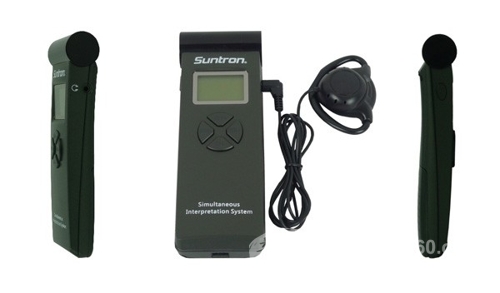

三、紅外同傳接收單元ACS-AR604/06/08/12
紅外同傳接收單元在系統中的作用是接收紅外語音信號，選擇相應的語言通道，配合耳機，即可收聽到相應語種的譯員聲音
功能特性：
◆ 支持1+3、1+5、1+7、1+11通道的同聲傳譯(1為原聲通道）
◆ 媲美CD的音質、杜絕通道干擾
◆ 液晶屏顯示電池電量、信號強度、通道選擇等信息，良好人機對話界面
◆ 按鈕式選臺及音量調整
◆ 信息斷電保存，重新開機恢復上次關機的通道
◆ 在紅外線信號的有效覆蓋范圍內，接收單元數量不受限制
◆接收單元會自動選擇紅外信號增益并增大接收角度，保證接收效果，方便與會者在紅外線信號的有效覆蓋范圍內任意移動
◆ 信號弱、無信號自動靜音處理
◆ 采用可充電3.7V鋰離子電池，連續工作可達20小時
◆ 配合耳掛式耳機或頭戴式耳機使用
技術參數：
■ 頻率范圍：2.0～6.0MHz
■ 調制方式：FM/超外差PLL
■ 加密方式：光線阻隔
■ 電池參數：3.7V鋰離子電池
■ 耗 電 量：50mW
■ 使用時間：20小時
■ 液晶參數：36.4mm×22mm
■ 體 積（W×H×D）：55mm×162mm×29mm
■ 重 量：0.12Kg
■ 工作溫度：0～50℃
■ 包裝方式：充電鋁箱便攜式包裝

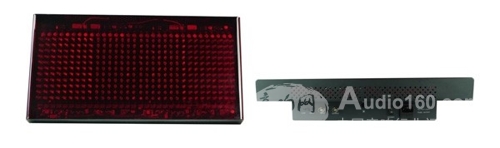

四、紅外同傳輻射板ACS-AH35
紅外同傳輻射板的功能是實現紅外信號的發射，它是紅外同傳主控機與紅外同傳接收單元通訊的中轉設備。
功能特性：
◆ 符合國際標準IEC60914及IEC61603
◆ 使用2-6MHz（IEC61603 BAND4）頻段，不受高頻光源及無線通訊器材的干擾
◆ 發射功率35W(強檔）/17.5W（弱檔），方便客戶根據會場面積靈活使用
◆ 超強發射能力，無障礙輻射距離60米(35W）/40米（17.5W）
◆ 可同時發射多達12種語言
◆ 多臺紅外同傳輻射板采用手拉手的方式進行的連接，施工方便
◆ 安裝方式:配備可調角度固定支架或高度可調三腳支架
技術參數：
■ 頻率范圍：2.0～6.0MHz
■ 調制方式：FM/超外差PLL
■ 半值發射角：±22°
■ 輻射距離：無障礙輻射距離60米(35W）/40米（17.5W）
■ 工作溫度：0～50℃
■ 重 量：3.3Kg
■ 尺寸（W×H×D）：447mm×232mm×92mm

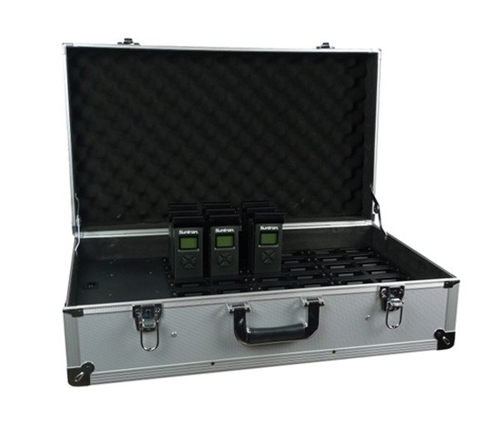

五、充電箱ACS-CH42
因本系統的同傳接收單元采用鋰離子電池供電，故必須配備充電箱。本充電箱可同時對42個同傳接收單元進行充電，每個充電位的電源獨立管理，充電完畢可自動切斷電源，保證充電安全。
功能特性：
◆ 智能化充電管理
◆ 每個充電箱可同時給42個接收單元充電
◆ 每個充電位的電源管理相對獨立，當某接收單元的電量下降到一定范圍時，充電箱自動對該接收單元進行充電，充滿電后電源自動切斷，防止過充或者過放， 有效保護電池，保證充電安全
◆ 每個充電位帶有獨立的LED狀態指示燈
◆ 充電時間為10小時
◆ 便攜式鋁合金箱體，用于接收單元充電，并作為接收單元的包裝箱，方便攜帶和運輸
技術參數：
■ 電源：AC110V/220V
■ 尺寸（W×H×D）：640mm×220mm×365mm
■ 凈重量：8.6 Kg

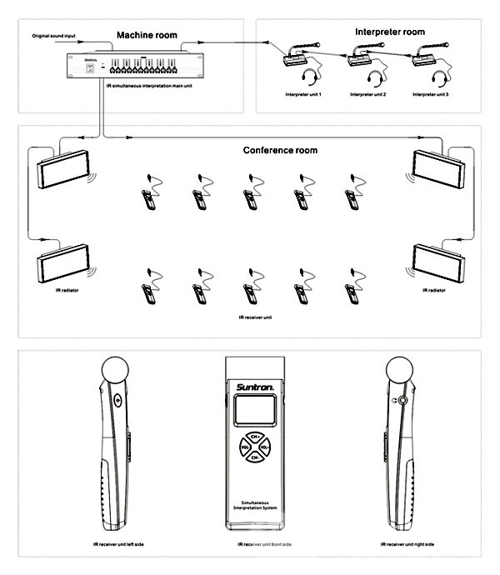

六、系統拓撲圖:
|
