按照國家一級標準打造一個數萬人的全數字擴聲系統，不會是一件容易的事。令人驚嘆地，先歌企業的專業團隊，采用英國ALLEN & HEATH數字調音臺、美國Symetrix網絡數字音頻處理器、美國Community揚聲器和美國EAW揚聲器，為曲靖文化體育公園的體育中心成功打造了十分簡潔卻非常強大的全數字擴聲系統。
2010年11月啟動建設的云南省曲靖市“五館一中心”，正式命名為“曲靖文化體育公園”�！拔屦^”即文化中心，包括規劃館、科技館、圖書館、美術館、博物館的非線性建筑群。“一中心”即體育中心，包括擁有3萬個座位的體育場、體育館、綜合訓練館和地下停車庫。在這個重量級“一中心”里面的的所有擴聲設備均是來自先歌企業代理的高端音頻設備。
室外體育場擴聲系統篇

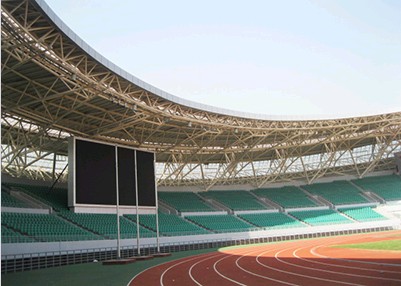

體育文化公園的室外體育場十分壯觀，長236.5米，寬217米，高達34.5米，包括東南西北一二層看臺區和專業比賽場地區。先歌企業工程師以最嚴格的的聲學指標為該體育場進行了擴聲系統設計：最大聲壓級要達到105dB，在125-4000Hz的傳輸頻率特性的平均值為0dB，并允許在該頻段只有 4dB的波動。同時，也要求該頻段內的傳聲增益不少于-10dB，聲場不均勻度小于8dB。
根據現場的實際情況和對圖紙的深度研究，擴聲系統音頻信號的傳輸及處理具有高度集成的特點，先歌企業工程師在此基礎上對擴聲系統進行了周密設計。為了讓場地和觀眾席擴聲揚聲器與功放之間的損耗降到最低，設有兩個功放機房，它們分別設在東看臺和西看臺，大大縮短了功放和揚聲器之間的距離，減少了傳輸損耗。
最終音響效果的好壞在很大程度上取決于揚聲器系統，因此揚聲器的選型及布置方式非常重要。根據計算機輔助設計軟件，先歌企業工程師采用了分散式的擴聲方式，達到聲場覆蓋均勻，避免產生聽音區擴聲死角和聲聚焦等不良現象。采用了世界著名品牌軍工級別的美國Community R系列揚聲器。一層東西看臺各采用了12只R2-694號角揚聲器，二層東西看臺各選用了10只R.5-66號角揚聲器。一層南北看臺各采用了8只 R2-694，二層南北看臺則各采用了8只R.5-66號角揚聲器。
調音臺作為體育場擴聲系統控制和處理的核心，其合理選型及科學設計是對體育場成功擴聲的保證。工程師為該體育場選用了兩臺數字調音臺--英國ALLEN & HEATH的GLD-112和GLD-80，并在這個雙數字調音臺備份系統中，設計了一套AES數字傳輸與一套模擬信號傳輸方案。兩套系統傳輸方案實現零延遲的熱備份切換，可自動進行熱備份，萬一當主調音臺GLD-112調音臺出現故障的時候，另一張調音臺GLD-80將進行備份工作，兩者互不影響，保證了系統的安全和穩定性。并且，在整個擴聲系統的音頻傳輸上采用了最新的擴聲技術進行設計，音頻傳輸鏈路只經過1次A/D與D/A的轉換，減少了信號傳輸的失真。
室內體育館擴聲系統篇
體育文化公園的室內體育館長89米，寬78米，高達35米，其擴聲分為四周全方位觀眾席擴聲和比賽場地擴聲。
該體育館擴聲系統要求有較高的語言清晰度、足夠的聲壓級以及良好的聲場均勻度，讓整個觀眾席、比賽場地都享有良好擴聲效果。在詳細指標要求方面，先歌企業工程師參照建設部行業標準JGJ／T131－2000《體育館聲學設計及測量規程》中一級擴聲特性指標和招標文件提出的擴聲技術指標要求，兩者中選取高技術指標作為系統設計指標。例如：最大聲壓級：105dB；傳輸頻率特性：以125-4000Hz的平均值為0dB,在此頻帶內允許+/-4dB的變化；傳聲增益：125Hz-4000Hz平均不小于-10dB。

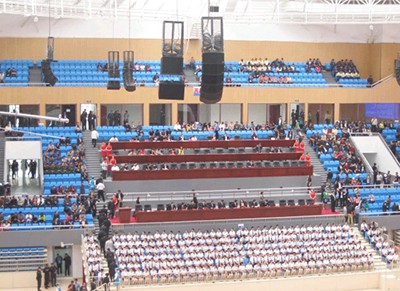

在揚聲器的選型及布置方面，體育館采用集中式擴聲方式，主擴聲系統使用6組線性陣列揚聲器。其中，東西看臺設置4組，每組包含6只線性陣列揚聲器；南北看臺設置2組，每組包含4只線性陣列揚聲器。比賽場地使用4只全頻揚聲器，覆蓋比賽場地內；輔助補聲擴聲設置8只MK5366揚聲器均勻覆蓋看臺；同時配有4只流動返聽揚聲器，主要是為了給主席臺發言者提供清晰的擴聲，或者為場地上的表演者提供清晰的擴聲。體育館使用了EAW的JFL210小巧緊湊型線性陣列揚聲器，JFL210集合了EAW最前沿的陣列揚聲器技術，謹遵EAW嚴格的設計要求， 確保高保真音效。同樣，MK系列運用Beamwidth Matching Crossover技術，在整個可聽聲音頻段內都具有平滑的功率響應，出色的聲音讓人贊嘆不已。

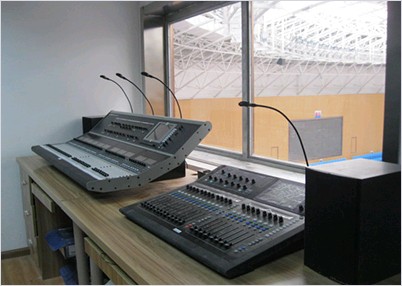

調音臺作為體育館擴聲系統控制和處理的核心，采用了世界頂尖水平的ALLEN & HEATH iLive數字調音臺和GLD數字調音臺。這兩個系列的調音臺在發布以來一直得到廣泛的應用。
考慮到系統的安全性能、穩定性能，工程師為體育館設置了兩套數字調音臺，主調音臺使用iLive176 ,備份調音臺使用GLD-80調音臺，兩套數字調音臺的信號傳輸采用一套AES數字傳輸與一套模擬信號傳輸方案；兩套信號傳輸方案實現零延遲的熱備份切換，保證了體育館音頻信號傳輸的穩定、安全。在整個體育館擴聲系統的音頻傳輸中采用了最新的擴聲技術進行設計，音頻傳輸鏈路只經過1次A/D與D/A的轉換，減少了信號傳輸的失真。
2014年1月，云南省曲靖市體育文化公園工程已全部竣工。正如期待的一樣，先歌企業為其打造的精品擴聲工程也通過了驗收，并在實際應用中獲得了認可。曲靖市第三屆運動會暨首屆“七彩云南”全民健身運動會已經于2014年3月27日至31日在曲靖市文化體育公園、麒麟區及有關體育場館成功舉行，其中擴聲系統的完美表現功不可沒。令人期待地，今年8月云南省第十四屆全省運動會也將在曲靖體育文化公園隆重舉辦，體育中心擴聲系統將繼續為體育盛事提供強大支持。http://test.midifan.com/modulenews-detailview-16452.htm
|
