影像科技給舞臺演藝插上了實現無限創意的翅膀，呈現出各種絢麗多彩、美輪美奐。2008年北京奧運會開幕式的精彩至今讓人記憶猶新，今年在南京奧體中心舉行的第二屆夏季青年奧運會開閉幕式再次讓觀眾震撼，亦真亦幻的影像，使人如在夢中。在嘆為觀止的同時，人們也在好奇，這些影像是如何形成的。9月17日，在巴可舉辦“演藝科技主題論壇”上，就創意與科技的完美融合進行了專題討論，并邀請業內專家，結合南京青奧會、馴龍高手實景秀等最新案例進行深度剖析，走進幕后，了解絢麗背后的故事。
青奧會上的兩大挑戰

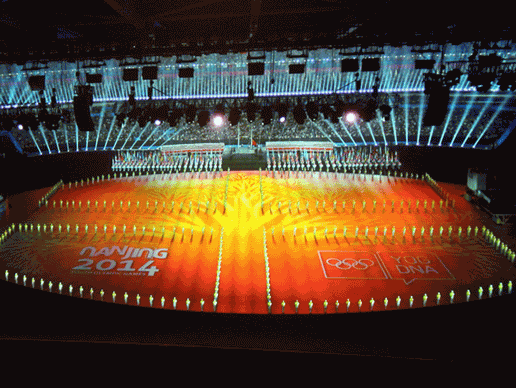

絢麗影像的背后隱藏著的是艱辛和科技。南京青奧會開閉幕式燈光、視頻總設計沙曉嵐對此有著深刻的體會。本次南京青奧會需要顯示影像的面積達到了130×78＝10140平方米，比足球場還要大。即使最亮的單臺專業投影機也無法實現如此大的幅面和電視轉播的亮度。怎么辦呢？解決方式就是拼接融合和多層疊加，因此大面積使用高科技投影技術成為本次南京青奧會的科技亮點之一。總共112臺巴可HDF系統投影機（其中26000流明的投影機60臺，22000流明的投影機52臺）被安裝于奧體中心體育場東、西兩側看臺最后部，每側看臺各安裝56臺，地幕畫面被分為2x7共14個視頻區域，每個區域由兩側各4臺投影機投射畫面，共8臺實現同一視頻區域的畫面疊加，而每臺投影機與地幕的投射夾角達到30度，如何實現成像聚焦平面成為一大挑戰。

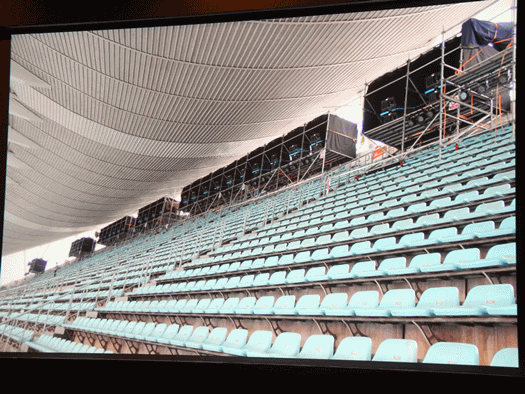

看臺后部每側各安裝56臺投影機
30度的投射角，造成了很多困擾。如畫面縱向被拉長約3倍，單機投射畫面比例由16:10被拉長為16:30；亮度均勻度差，近端亮遠端暗，亮度差近10倍；此外還容易產生反光，演員的人影比較長。
“設計之初曾想過在體育場上空架設懸空架梁，把投影機放置上面實現垂直或接近垂直角度投射，但因無法保證懸空架梁不產生輕微顫動而造成影像虛晃而放棄，后考慮在看臺馬道上安置的方案也因溫度高不利于通風散熱被否定，最終只能放在看臺最后部。”沙曉嵐表示。
面對30度問題，沙曉嵐設計團隊與巴可團隊經過反復測試后，采用了兩側投影對稱疊加的方法，有效改善了反光和投影角度造成的投影顯示問題。
南京青奧會開閉幕式燈光、視頻總設計沙曉嵐
參與項目設計的巴可大中華區產品經理于立軒表示，通過兩側看臺頂端相對投射同一區域 ，亮度互補，實現了良好的亮度均勻度，互相抵消并降低了演員的影子對視覺效果影響。此外總像素為5032×2232，是全高清（1920×1080）的5.4倍，再配合巴可HDF投影機內置的雅典娜圖像處理系統和基于硬件的高級幾何校正功能及AXON服務器圖像處理技術，進一步解決了投射角度導致的畫面變形問題。
三十解決，八疊又來。8臺投影機疊加顯示同一個畫面，雖然保證了亮度，但也帶來了難題。多臺投影機疊加顯示同一畫面時，每臺投影機的機位各不相同，投射畫面的梯形形變也各不相同，這時需要對每個圖像進行幾何校正，將多臺投影機的畫面精準地重疊在一起，畫面才會清晰銳利不模糊。而由于圖像處理技術和鏡頭還原成像技術等限制，鮮少有投影機能夠達到理想的效果重現。
巴可大中華區產品經理于立軒
“8層畫面疊加對畫面清晰度是非常大的挑戰，尤其是每個畫面還要做大幅度的幾何校正，更大的挑戰是雙側對打同一個畫面。在打33行×33列網格測試圖時，可以看到每層網格的高度從本側向?qū)?cè)越來越高，而對側投射過來的畫面，網格高度從對側向本側越來越高，在調試這種兩側投射同一個畫面時就必須使用多點幾何校正，使本側機器和對側機器投射的網格，每行的高度都相等，每列的寬度都相等，從而使整個畫面的比例完美還原。得益于HDF系列投影機配備的雅典娜圖像處理系統，配合基于硬件的高級變形功能，使8層畫面重合，并保證圖像清晰度與銳度。青奧會項目的成功，再次證明了巴可投影機在圖像處理方面的實力。” 于立軒對此非常自豪。

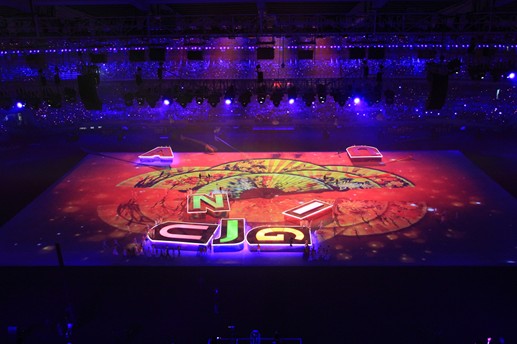

沙曉嵐的感受是艱辛后的欣慰，“投影畫面將重復疊加8層，給調校影像的工作帶來了巨大的工作量。因?yàn)椴钪晾澹蜁?huì)反映在100多米外的投射面。所以技術人員每天都要進行畫面校正，以保證每次排練影像清晰。在大型活動中，多臺大型投影機在百米以上的投射距離重復疊加如此多的層數，且能保證影像的清晰度，南京青奧會應該是首次。此外還首次實現了用投影代替燈具作為面光應用的創新。本屆青奧會燈光視頻設計達到了全新的光影融合效果，視頻、燈光與演員形成了立體的統一體。實現了‘影中有光，光中有影’。”
馴龍高手也要投影
談到《馴龍高手》，大家熟知的是2010年和今年上映了兩部3D動畫電影，其實在兩部電影外，還有一部超高人氣的真人舞臺劇在北美、歐洲、澳洲巡演數十場，征服了數十萬觀眾。這部馴龍高手實景秀是由全球動畫電影行業旗手美國夢工廠聯合世界電子動畫技術龍頭Global Creatures公司耗資2億美元4年籌備 2年制作完成的，巡演團隊多達85個演職人員，舞臺重量總計90噸 ，視頻投影將近2000平方米。
2014年6月這部劇也來到北京實現了首演，作為馴龍高手實景秀北京站的技術搭建方，北京億陽萬泰文化傳播有限公司的技術總監張?jiān)纴?lái)自現場，講述了創意應用。
張?jiān)辣硎荆本┱镜鸟Z龍高手實景秀一共使用10組投影機進行拼接融合，其中6組實現26米*45米的地面投影，4組實現60米*13米墻面投影，為觀眾營造出一種夢幻沉浸感的觀賞氛圍。Barco R22+是國外巡演原設計使用的投影機，默認分辨率為1400 x 1050，4:3比例。考慮到今后適用場合更加廣泛，北京站巡演希望使用16:9投影機，但由此也出現了問題。如果使用16:9投影機，將會使投影距離增加至16.9m。對于墻面投影來說增加投影距離很簡單 ，只需將Truss架后移3m即可，對于地面投影，則需要提高投影機Truss架高度。但由于燈光Truss架的限制，擋住了投影的光路，所以需要盡量降低視頻Truss的高度，相對16:9，16:10比例的投影機可以有效的縮短投影距離，解決遮擋問題。
北京億陽萬泰文化傳播有限公司的技術總監張?jiān)?/STRONG>
確定采用16:10投影機后，就是選型了。“長期演出和自建場館對于投影設備的要求極高，找到適合的設備是演出成敗的關鍵。由于自建場館承重較小，所以設備重量要輕；長達半年的固定安裝項目，要求投影機穩定性要高；演出密度大，需方便維護，調試簡單。經過綜合比較，最終選擇了2萬流明16:10投影比的Barco HDX W20投影機，這款機型結構緊湊，只有50公斤；模塊化設計，便于維護； Projector Toolset的溫度監控功能可以分別監測投影機多個重要區域的溫度；可調光亮度的功能，使客戶可按需求對投影機的光輸出進行調整。”
“更穩定、更精準、優秀的畫質呈現是Barco HDX W20在項目應用中給我的真實感受。”張?jiān)辣硎尽?BR> 視頻處理在演藝

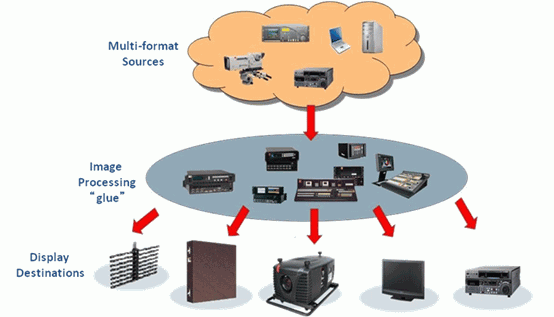

巴可全球視頻處理產品經理Erik Iversen就視頻處理在大型演出活動中的應用進行了演講。他認為在演出與舞臺的應用中，大量的視頻信號例如電腦，視頻，攝像機，媒體服務器被廣泛應用，信號格式多樣，同時演出中的顯示設備的使用也越來越多，例如投影機，LED或者其他顯示技術，如何管理這些信號源與顯示設備至關重要。巴可在舞臺演藝行業擁有豐富的經驗和前瞻技術，每年為千余場大型活動提供可靠的產品技術支持，不只是顯示設備，巴可的視頻處理器在舞臺與演出的應用中也一直處于領先地位，設備集縮放、同步、多信號顯示、低延遲、特效、視頻處理/轉換等各種功能于一身，純硬件架構穩定可靠。巴可Encore和FSN視頻處理器在各種重要的大型演出中已有廣泛應用。新推出的E2處理器在集成了Encore、FSN優勢的同時，還具有了處理4K自然分辨率輸入輸出信號的強大能力，會給客戶帶來更好的創新體驗。
巴可全球視頻處理產品經理Erik Iversen
|
