項目背景

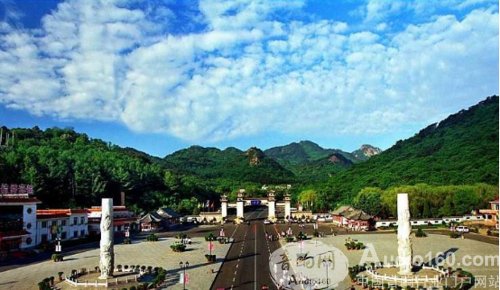

千山風景名勝區位于遼寧省中部，總面積125平方公里。它南鄰渤海，北接長白，東依鴨綠江，西俯遼河，具有得天獨厚的地理位置和自然條件。一年四季景色怡人，自然風光鐘靈毓秀。春天梨花飄雪，夏日郁秀滴翠，秋時漫山紅葉，冬季銀裝素裹。以峰秀、石峭、谷幽、廟古、佛高、松奇、花盛而著稱，厚重的歷史宗教文化和神奇瑰麗的自然風光，古往今來一直是吸引游人的最美的佛教圣山，有"東北明珠“、“釋道同源、皇家仙山”之美譽。千山風景名勝區分為天上天、大佛、五佛頂、桃花溪谷和國家森林公園仙人臺五個游覽區，20個游覽小區，500多處風景名勝點。
客戶需求
主要用于景區游客中心的廣播，指揮中心和每個游覽小區的對講、廣播和業務尋呼。千山風景區的公共廣播系統是其整個弱電系統中的子系統，公共廣播系統設計安裝用于游客中心，指揮中心和每個游覽小區日常的背景音樂播放、信息傳播、廣播通知、找人、對講等使用功能；在緊急情況下，公共廣播可以配合消防廣播系統，針對事故發生現場，快速播報緊急疏散語音，提示相關區域的人員迅速逃離現場；本次千山風景區公共廣播系統項目設計為信息傳播及緊急廣播等背景音樂及緊急廣播系統，本次公共廣播系統設計主要考慮覆蓋游客中心的公共走道、電梯廳場所以及每個游覽小區的服務站；
解決方案
整個系統設計如下：千山風景區公共廣播系統要求嚴格按照千山風景區的公共廣播的設計要求，結合景區的建筑結構及相關設計標準根據建設圖紙進行規范設計，公共廣播系統設計要求主要滿足千山風景區的背景音樂播放、信息傳播、廣播通知、找人、對講等使用需求，其中服務器設備設于游客中心。
IP網絡廣播系統是由IP網絡廣播控制中心、IP網絡適配器、音頻工作站等組成。系統服務器采用高速的雙CPU處理（32位MCU＋16位DSP），數字功放，延時短（0.1s）音質好（20-16KHZ），支持各種音頻格式的數據網絡傳送（MP3 、MP2、AAC、WAV），完善的網絡適應能力，同時支持度套音頻音源輸入的實時編碼，系統具有：IP地址自動獲得（DHCP）、直接跨網關及核心路由交換機的功能、支持互聯網廣播。
數字IP網絡廣播系統采用當今世界廣泛使用的TCP/IP網絡技術，將音頻信號以IP包協議形式在局域網和廣域網上進行傳送，徹底解決了傳統廣播系統存在的音質不佳，維護管理復雜，互動性能差等問題。該系統設備使用簡單，安裝擴展方便――只需將數字廣播終端接入計算機網絡即可構成功能強大的數字化廣播系統。
中心廣播機房：千山風景區廣播主控室安裝在游客中心，配置有主服務器（T-7700、T-7700R、T-7700KEY），音源設備，IP尋呼話筒,遠程控制設備及其他周邊設備；主控室負責整套系統的運行配置，對整個千山風景區進行集中控制，可實現采播、尋呼喊話等功能。
主要設備的使用功能
1、整個廣播系統以T-7700和T-7700R作為系統服務器，系統服務器主要對整個系統進行廣播尋呼控制，背景音樂播放控制，支持廣播系統數據和音頻的傳輸，支持系統定時播放、終端點播、臨時插播、消防緊急廣播等系統服務器功能；同時提供高品質的背景音樂，背景音樂包括有CD播放器，數字調諧器，PC播放器等，通過控制軟件進行文件播放、臨時廣播、設置定時廣播、建立音樂節目庫、設置游客中心日常背景音樂播放等功能，軟件采用密碼登陸，確保系統安全。
2、消防控制室的T-6221、T-6222和T-6201作為系統輔助音源，CD播放器、收音機通過軟件的采播，可以播放到每個區域，T-6201用于音頻信號放大和混合，把音頻信號輸出給系統服務器，用于采集播放節目。
3、在消防監控室安裝廣播話筒T-521A,用于緊急廣播，在緊急情況下進行廣播講話；另外安裝桌面式IP網絡尋呼站T-7702A,桌面式IP網絡尋呼站可以進行對各個區域進行對講和廣播，廣播方式可以采用單個區域或多個區域的廣播。
4、機房配置IP網絡有源監聽音箱T-7707，通過服務器軟件的控制，可以利用有源監聽音箱監聽到前端各個區域的節目播放內容和播放音量大小。
5、系統配置消防智能接口T-7223，消防智能接口連動消防系統，緊急情況下，停止背景音樂播放，啟動緊急廣播。
6、系統在游客中心前端安裝IP網絡適配器，IP網絡適配器通過網絡交換機與消防監控室IP網絡廣播系統服務器連接，音頻IP網絡音頻解碼終端主要對來自服務器的控制信號和音頻信號進行實時解碼和播放，把數字音頻信號轉換成模擬音頻信號傳輸給功率放大器，最后傳輸到前端音箱，由音箱放聲。
分區設計；我們按樓層將廣播分為游客中心1個廣播區域，室外每個游覽小區各自為一個小區。
揚聲器選型
游客中心背景音樂揚聲器的選型設置，首先要考慮背景音樂揚聲器播放效果不出現聲音的偏音和出現死角，另外要確保背景音樂聲音在日常播放中不影響人的正常面對面談話，在出現緊急事故時，能以最大聲的效果進行播放，確保每個場所都要聽到，揚聲選配還有考慮帶場所環境和設計的美觀。
游客中心的環境噪音一般在65dB左右，根據公共廣播背景音樂聲壓級設計要求，公共廣播背景音樂聲壓級比環境噪音高12dB，為此公共廣播背景音樂的聲壓級要求到達75 dB以上，才能滿足游客中心擴聲需求，根據有關的電聲學理論，揚聲器覆蓋區的聲壓級SPL同揚聲器的靈敏度級LM、饋給揚聲器的電功率P、聽音點與揚聲器的距離r等有如下關系：SPL=LM+10 1g P -20 1g r dB ；整個游客中心的揚聲器選型和配置數量以“公共廣播喇叭點位表”為準。

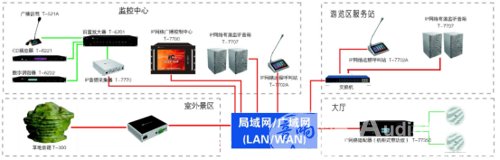

主要系統架構
廣播機房：
實現效果
信息傳播：利用背景音樂廣播，傳播游客中心的信息、新聞信息等。
休閑娛樂：利用公共廣播系統播放輕松背景音樂、減少環境噪音，豐富日常生活。
緊急廣播：緊急事故情況發生時，能及時播放緊急廣播信息，快速起到緊急疏散人員，引導人員疏散方向。
現場效果圖
1、指揮中心效果圖
2、市長剪彩和有關領導開會的照片
|
)
