涉及產品：
Biamp Tesira SERVER-IO、TesiraFORTÉ DAN VT4 數字音頻處理器
Renkus-Heinz Iconxy 系列可調指向性揚聲器
Soundtube CM890i 高功率天花揚聲器

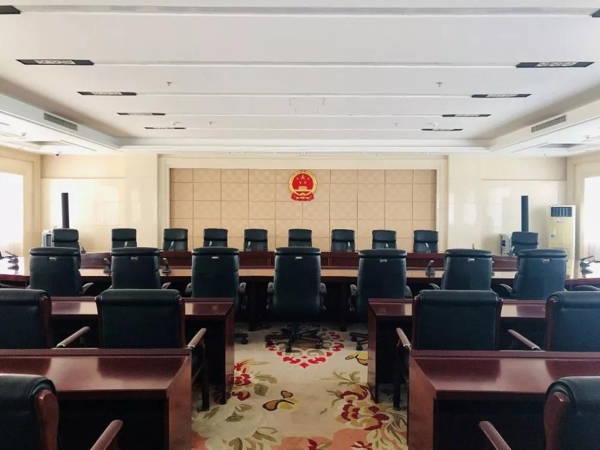

河南省人大常委會常委會會議廳及主任會議室音頻擴聲系統的設計具有較高要求，常委會會議廳要求滿足重要領導報告、演講等報告型會議服務功能，要求具有較高的語言清晰度，同時兼顧中小型文藝演出以及多媒體播放等功能；主任會議室同樣以會議服務功能為主，能夠滿足各類中小型會議需求。

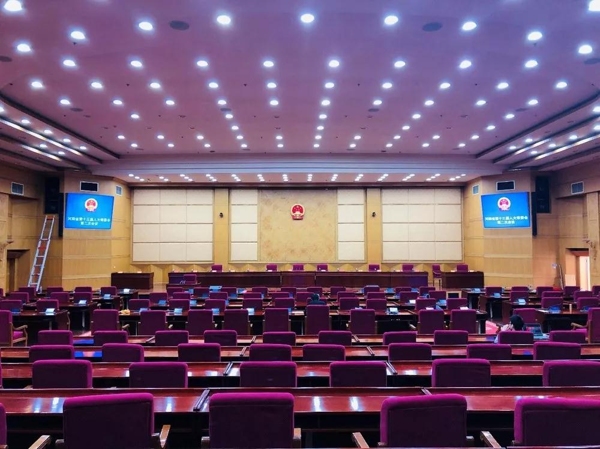

天創為其提供的擴聲系統采用Renkus-Heinz有源音柱揚聲器與Soundtube吸頂揚聲器配合的擴聲方式。有源音柱揚聲器安裝于大屏側邊，高度與大屏基本相一致，天花揚聲器均勻安裝于頂面，保證了整個會議廳內有足夠的聲壓級以及聲場均勻度。同時，相較改造前老舊系統，本系統聲像定位更好，沒有空曠感。另外，由于采用了Renkus-Heinz Iconxy 系列可調指向性揚聲器，通過調節波束指向最大程度避免了聲音不必要的反射，明顯提升了語言清晰度。
方案選用了具有Dante數字音頻網絡的調音臺、Biamp數字音頻處理器以及Renkus-Heinz、Soundtube揚聲器的組合。設備間的音頻信號既能通過Dante傳輸，也可以通過模擬線路傳輸。通過對各設備進行設置，可以實現需要備份的話筒音頻信號的數模備份、調音臺主備備份以及Dante接口之間的備份。在正常使用時音頻信號通過Dante傳輸，當Dante線路故障時，系統自動切換至模擬線路傳輸音頻信號，保證會議室內穩定擴聲。
需要備份的話筒通過話筒分配器分為兩路音頻信號，分別進入模擬調音臺以及舞臺接口箱，模擬調音臺輸出接入音頻處理器。主席臺剩余話筒也接入舞臺接口箱，通過Dante傳輸至數字調音臺，經過數字調音臺處理后的音頻信號通過Dante以及模擬線路接入音頻處理器；經過音頻處理器處理后的信號通過Dante以及模擬線路輸出至音箱。主席臺話筒通過舞臺接口箱轉換為Dante數字信號與處理設備連接，具有更高的保密性以及抗干擾性。
|
