清華大學綜合體育館位于清華大學北區主樓中軸線上，建成于2001年4月。總建筑面積12600平方，總觀眾席位4502個。主體建筑采用兩根108米跨度的變截面鋼筋混泥土大拱懸吊珩架鋁鎂合金屋面，兩拱之間為采光天窗，充分利用自然光線，造型新穎，體現體育館建筑的精神和力量，是一座集體育教學、訓練、比賽、會議、演出為一體的綜合性場館，清華師生親切地稱她為「綜體」。
「綜體」還是清華大學組織大型活動的主要場所，在這里每年舉辦新生入學報到、新生入學教育、開學典禮、畢業生招聘會、體育冬令營、清華大學新年晚會等一系列活動。
2001年，她作為第21屆世界大學生運動會籃球比賽場館；2008年奧運會期間，作為奧運會籃球和殘奧會輪椅籃球的訓練場館，迎接了來自世界各國的體育健兒。
「綜體」至今已歷經18載，學校決定讓她重新煥發青春活力。安恒利(國際)有限公司【ACE】有幸承接此次體育館擴聲改造任務，2019年7月13日進場，8月14日完成調試，歷時30天完成拆除、布線、安裝及系統調試等所有工作。「綜體」以嶄新的面貌迎接新一屆清華學子的到來。

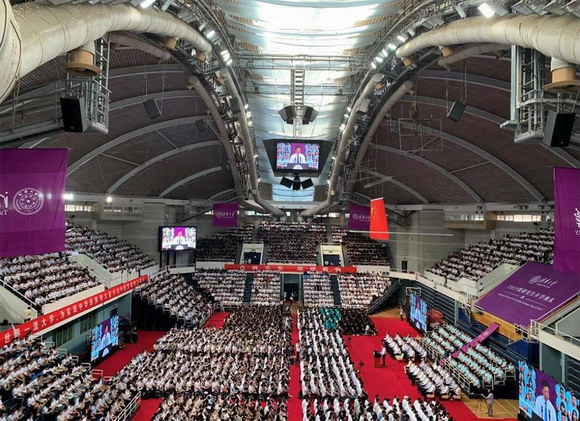

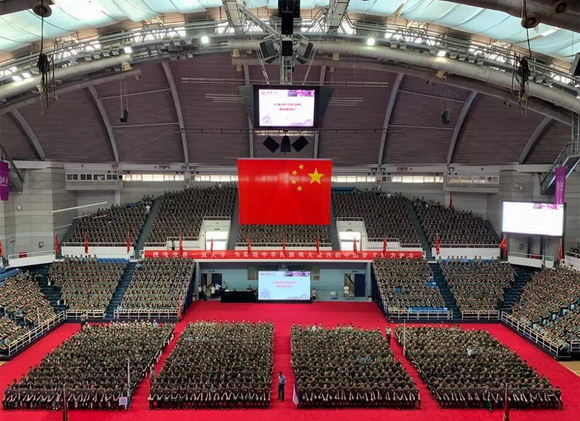

▲ 2019年7月15日-2019級本科生開學典禮
▲ 2019年7月19日-2019級本科生軍訓開訓典禮

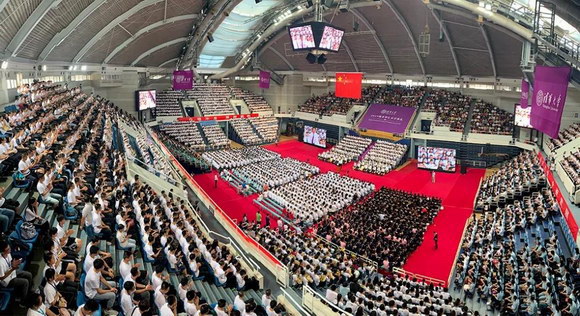

▲ 2019年7月21日-2019級研究生開學典禮
智能數字管控系統
在改造之初，我們便與業主充分溝通，了解體育館的多種使用模式，以及工作人員日常的工作方式和設備系統操作使用習慣。根據以上信息，我們將原有的位于體育館頂層的控制室和機房保留，同時在一層場地旁邊新增一間控制室。一層操作間負責會議、教學、小型體育比賽等活動，上層操作間視野開擴，可負責重要賽事的音效播放和音頻控制。兩個操作間在方便綜體工作人員日常操作的同時，也起到相互備份的作用。

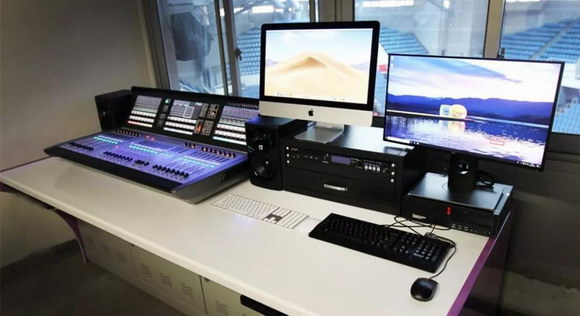

▲ 一層操作間
▲ 上層操作間
對于各控制室和機房之間的信號傳輸，我們充分考慮了老館改造的施工難度，采用目前主流、成熟、穩定的系統傳輸方式。整個音頻系統從音源至功放的全部鏈路采用數字化、網絡化信號傳輸系統，極大簡化了改造施工難度以及線材和人力成本，同時也確保系統的靈活性及安全性。設備之間的信號傳輸以Dante網絡信號為主，延時極低，路由靈活便捷，且具有冗余備份功能。與此同時，哈曼獨有的Blulink網絡也同時連接，作為Dante網絡系統的有益補充，在設備之間傳輸多路信號，進一步確保系統的安全穩定。當然，我們?cè)谙到y(tǒng)之中仍保留了部分模擬信號，作為整個系統的第三層備份，確保系統信號傳輸萬無一失。
在此音頻系統中，設置了完全獨立的2套音源設備安裝于兩個控制室內，音頻系統以兩臺Soundcraft Vi2000數字調音臺為核心，互為主備；調音臺信號混合輸出后進入2臺數字處理器BSS BLU806DA，也同樣互為主備，負責整個系統的信號路由及聲場處理；之后，主備輸出信號分別進入每一臺Crown DCIN系列數字功放，在功放輸入端進行主備信號的選擇切換，并最終將信號送至對應的每一只揚聲器。這一音頻系統真正做到了主備冗余，將系統中的節點移至系統末端，充分確保系統的高度安全性。
BSS BLU806 DA1，實現DANTE\BLULINK模擬信號的分配和轉換，以及整體聲場處理，TASCAM ML 32D進行數模轉換備份。
揚聲器分布形式

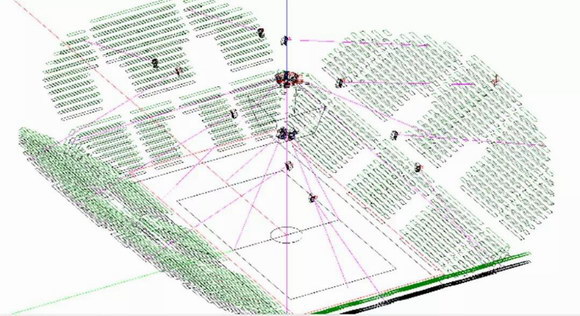

「綜體」的揚聲器布局采用中央集中式主揚聲器組+外側分布式延遲補聲揚聲器的方式，另設計有專門的內場覆蓋揚聲器組進行內場的覆蓋。

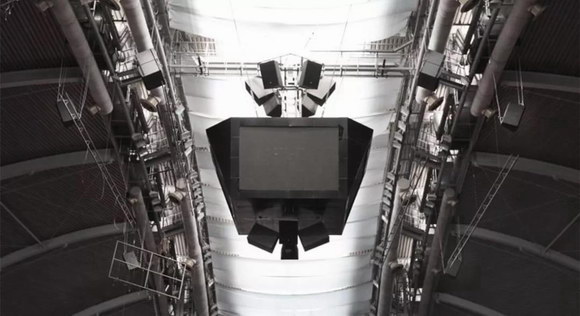

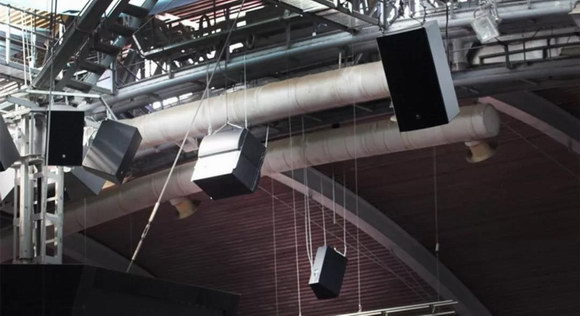

中央主揚聲器組揚聲器使用6只JBL PD 6322-64三分頻全頻號角揚聲器，環形安裝在中央LED屏幕上方。外側分布式延遲補聲揚聲器使用10只JBL AM7315-64揚聲器，吊掛安裝在兩側馬道下方。

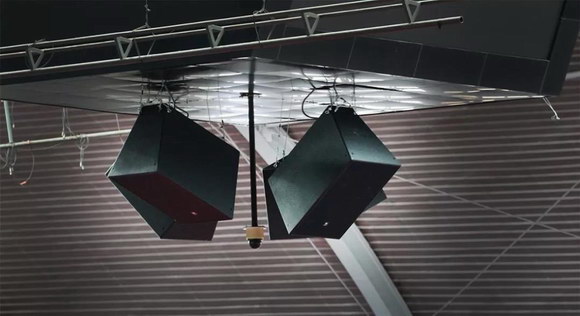

內場覆蓋揚聲器使用2只 JBL PD6212/95 +2只JBL PD6212/66號角揚聲器吊掛于LED屏下方。

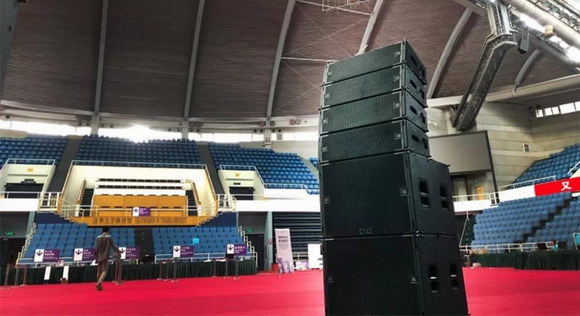

內場流動系統采用JBL VTX A8雙8寸線陣列揚聲器。
針對「綜體」的不同使用模式，我們?yōu)闃I(yè)主設計了會議、教學、綜合活動等不同系統應用模式，可通過定制化的控制面板快速一鍵切換。在不同模式下，根據場地應用及觀眾區域選擇應用恰當?shù)膿P(yáng)聲器組，在滿足系統聲壓級要求下可最大程度提升場館的語音清晰度。
無線系統應用

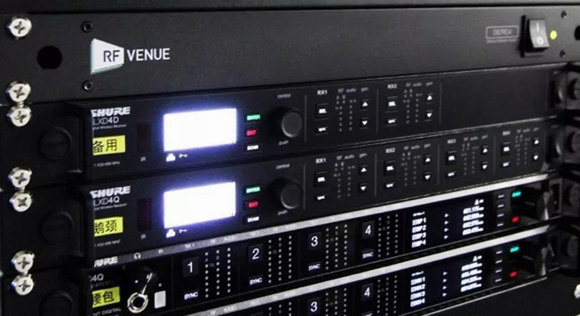

無線系統采用SHURE Axient Digital和ULXD系列無線數字話筒，搭配著RF Venue的天線系統，使得整個無線音頻系統更加安全、可靠。
專用的雙單元充電器,允許電池在發射機上或取出電池后單獨的2種狀態充電。而且，專用的充電鋰電池?zé)o論在音質和耐用性上，都有了質的提升。

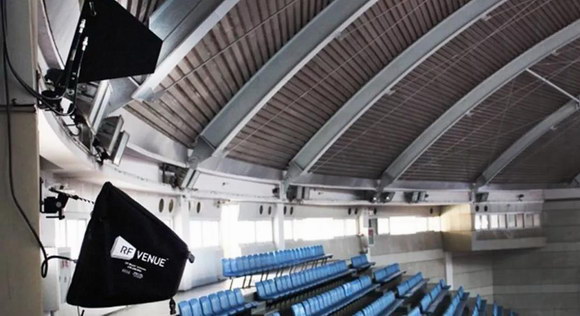

一根雙極化的分集天線DFIN負責覆蓋球場演出區域，CP BEAM則指向主席臺區域。無論是近距離的射頻信號，還是遠距離射的頻信號都能被這兩天線完全接收。做到雙劍合璧，信號無敵！
|
