當前，軟硬件兼顧發展已成為一種趨勢，硬件設備需要優秀的管理軟件做支撐，且這些軟件應具有界面直觀、方便快捷和集成強大的功能，兩者相輔相成，可為音響工程師實現高效、高質地搭建擴聲系統提供強有力的支持。
下面以HiQnet Performance Manager（以下簡稱PM）軟件為例，教你如何運用軟件工具對搭建好的擴聲系統進行調試和監控，以及使用中應該注意的問題。
1 系統調試
（1）軟件與現場設備的聯接
當工程師完成“Preset”之后，下一步工作是“Go Online” ，即建立軟件控制管理程序與硬件設備的聯接。軟件程序會通過設備ID與現場功率放大器設備配對，并將預設數據灌入。聯接前，所有操作為離線設計，上線后即為在線實時操作，如進行參數修改就會實時存儲到功率放大器內。
（2）功率放大器輸入源的選擇
數字功率放大器輸入源有三種：數字輸入、模擬輸入和網絡輸入（CobraNet）；同時，具有高、中、低三個自定義優先級別。不同的輸入源可用于主、備或第三張調音臺同時輸入，根據輸入優先級別的設定智能選擇。當高優先級信號斷開，會自動切換到下一優先級的信號源。此功能常用于電視臺直播和大型演出等專業系統。
（3）調試（工程師）模式下檢測線路及揚聲器單元
系統工程師在移交擴聲系統給調音師之前，需保證系統內所有設備全部正常工作。PM軟件在調試（工程師）模式下，內置White（白噪）、Pink（粉噪）、Sine（單頻）信號發生器，可提供對系統所有設備和元件測試功能：對整個系統所有設備或單獨揚聲器單元逐一測試、核對功率放大器通道與揚聲器單元（高頻、中頻、低頻）的匹配是否有誤、線纜是否有虛接、揚聲器單元阻抗值顯示等，如圖1。工程師模式能大幅提高系統搭建的工作效率，且能快速判定故障所在位置。
圖1 揚聲器單元的測試
（4）可靈活操作的調試手段
PM可對揚聲器組或單獨每一只揚聲器（超低）進行延時調整。對應超低揚聲器組不同擺放方式，可單獨調整每一只超低頻揚聲器的延時，單位可選秒、英尺或米，系統會自行換算。延時器設有開關，可快速對比添加延時和沒有添加延時的聲音區別，如圖2所示。
圖2 延時調整

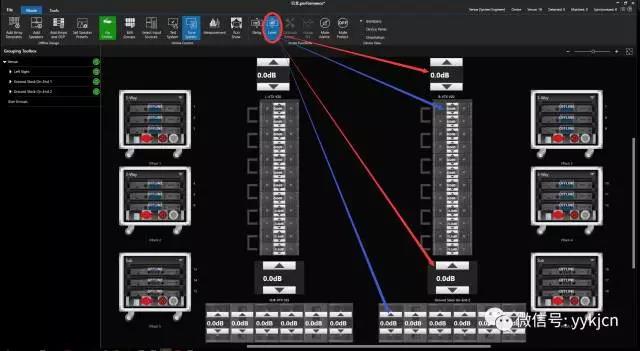

每組揚聲器組和單獨揚聲器的增益都可以分別調整。例如覆蓋近場的揚聲器由于與觀眾的距離比較近，通常都會適當減少增益，如圖3所示。
圖3 增益調整
設計時在LAC Ⅲ中對EQ的設置，現場系統調試模式下亦可以更改，界面與LAC Ⅲ模擬調整的數據一致，分為五部分：
第一個是揚聲器線陣列尺寸補償EQ，主要針對中/低頻聲音的處理，具有全局性，工廠根據不同揚聲器線陣列組合尺寸設置的一個低頻擱架式EQ；只需設置增益，頻點與斜率取決于增益變量，軟件會根據揚聲器線陣列尺寸生成相應的頻點及斜率，使揚聲器線陣列整組得到一致的相位和音質。
第二個為環境補償EQ，具有全局性，主要調整補償由于大氣環境的溫度和濕度給高頻能量帶來的影響；同時，亦能快速調整整組揚聲器音色明亮或變暗，體現系統整體音色平衡，滿足藝術效果。
第三個為投射距離補償EQ，針對投射不同距離的揚聲器的聲音補償，可用于提升投射遠區揚聲器的高頻能量和降低投射近區揚聲器的高頻能量。此EQ的頻率和Q值用于全局，但每個通道的增益可單獨調整。
第四和第五個EQ是每個通道獨立的EQ，頻率、增益和Q值都可以調整，十分靈活，如圖4所示。
圖4 校準EQ調整
除校準EQ之外，軟件另外提供12段分組參量EQ供工程師調整系統使用，包括常用的PEQ、Low Shelf、High Shelf、Low Pass 、High Pass 等。
（5）調整系統的測試（調音師）模式（整合smaart7/8聲場調試軟件）

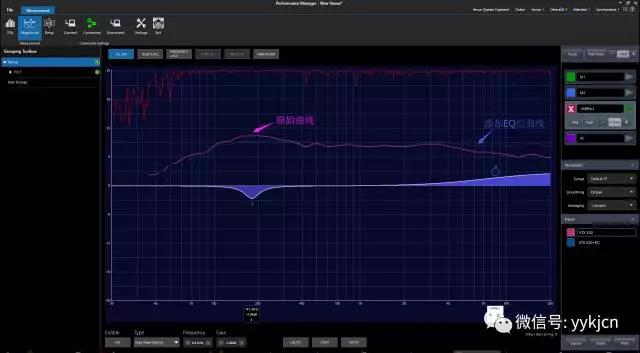

在測試（調音師）模式下，PM軟件通過網絡集成聲場環境測試軟件Smaart在同一工作界面。當PM與Smaart連接之后，工具欄的Disconnected（紅色）會變成Connected（綠色）。在軟件窗口會顯示實量的揚聲器頻響曲線，根據頻響曲線可以直接在窗口里面添加EQ，EQ將實時作用于揚聲器對應的功率放大器，工程師能直接看到添加EQ后曲線的變化。同時，Smarrt所有基本功能在PM軟件都能實現操作，包括測量傳聲器開關、延時補償、測試信號開關、截圖等，避免了多個軟件之間相互切換操作的復雜性，如圖5所示。
圖5 PM整合Smaart7
2 系統監控
（1）運行監控
當所有設置調整完成之后，便可進入Run Show（運行監控）模式，如圖6所示。在此模式下可以選擇不同方式顯示整個擴聲系統的運行情況，如系統輸入和輸出電平的平均值和峰值，每一通道或整個系統的溫度、電壓、揚聲器單元的阻抗、健康情況是否正常等。如其中某一項監控數值超出預設的正常范圍，軟件提示會從綠色轉為紅色警示。PM運行監控模式能非常直接地協助工程師、調音師了解擴聲系統的運行情況，避免信號過載、溫度過高等影響正常演出的情況發生。
圖6 運行監控模式
（2）運行監控中的參數微調
在運行監控模式中，容許調音師微調系統設備參數，如揚聲器線陣列組啞音、增益、EQ和延時。
與之前的工程師、調音師模式參數調整不同的是，在此模式中進行的觸摸屏操作、鍵盤操作、鼠標操作，對參數的改變十分微小，如滾動鼠標輪，電平變化是以0.1 dB的步進范圍進行。此模式能保證參數在獲得變化的同時，避免大幅度調整給系統帶來意外的變化，極大地提高了系統的安全性。
3 軟件使用技巧及注意事項
3.1 揚聲器覆蓋角度調整及吊架的靈活使用
揚聲器之間的垂直夾角調整宜由上至下逐漸增加，通常上端揚聲器投射位置較遠，需要更多能量，如揚聲器之間夾角過大，能量會分散；下端揚聲器投射位置較近，可適當擴大揚聲器之間的夾角，均勻覆蓋觀眾席便可。
另外，在調整揚聲器組整體角度時需注意揚聲器吊架的吊掛點位置，保證揚聲器組的重心在兩個吊掛點之內且兩個吊掛點的承重相近，如吊掛圖出現“無效重心位置 ”（如圖7）或“某一吊點承重超過負荷”則需要重新調整，以保證系統的安全性。如果此揚聲器組的覆蓋角度和吊掛高度能獲得最佳的頻響曲線，則可以使用吊架反裝方式吊掛，如圖8，以保證最佳的頻率響應。JBL線陣列AF吊架都能使用反裝方式吊掛，并配備后拉架，以適應不同演出場的苛刻需求。

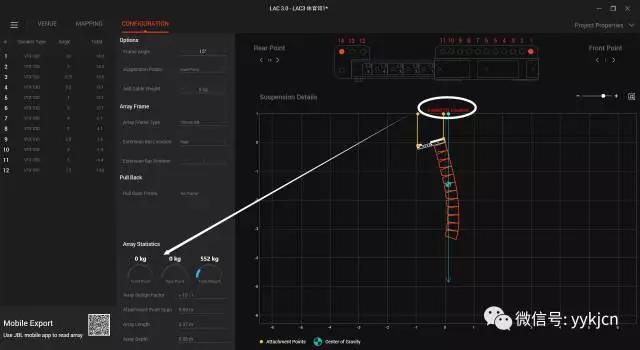

圖7 無效的重心位置

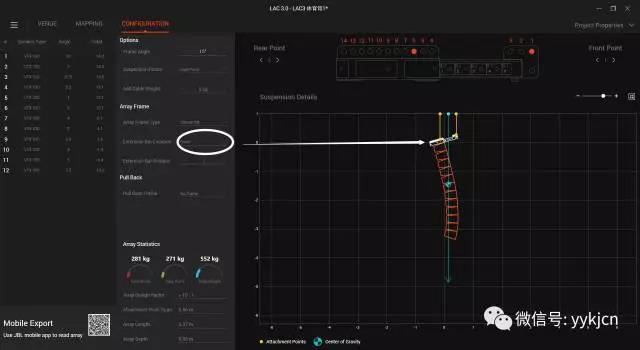

圖8 吊架反裝
3.2 軟件使用注意事項
建議將設備IP地址設置為固定，且所有設備的IP地址設置在同一網段內，如設備IP地址與軟件IP地址不在同一網段內，程序與設備無法同步，且進行固件升級時偶爾會報錯。
調試完成保存數據下線之后再次上線，如有其他工程師調試系統，需確認是否使用原來調試完畢的數據，如選擇原來調試的參數，則直接將程序參數發送至設備，反之則從設備讀取參數至PM。
PM1.0版本編寫的程序不能用于PM2.0以上的軟件版本。
PM軟件支持的計算機軟件運行系統為Win7、8.1或10，硬件配置為：CPU-64 bit雙核@2.5 GHz或以上，RAM-8 G或以上。
|
