易科·西安奧體
EZPro · Xi'an Olympics Center
中華人民共和國全國運動會，簡稱“全運會”，是國內水平最高，規模最大的綜合性運動會，第十四屆全運會將于2021年9月15日至27日在陜西省舉辦。作為十四屆全運會的主場館，西安奧林匹克體育中心的音頻系統由易科設計打造。
▲易科x西安奧體中心宣傳視頻
01
—
場館介紹

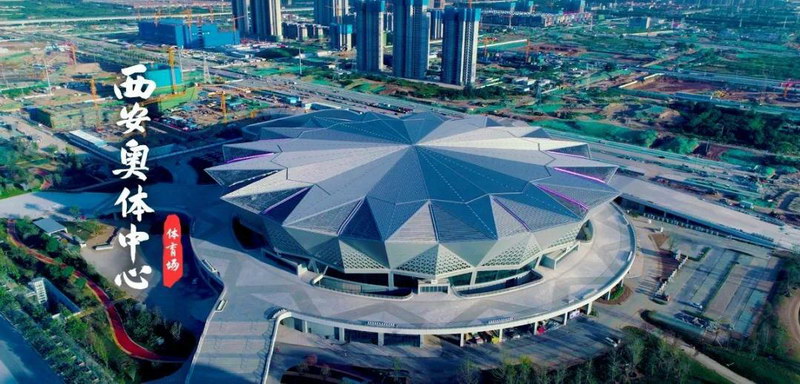

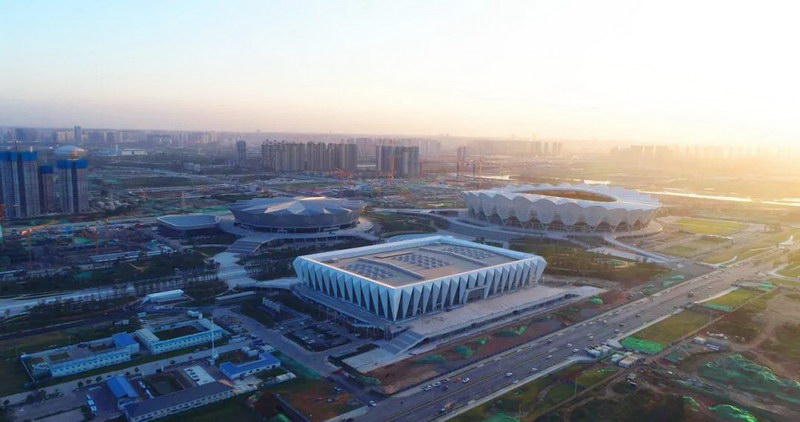

西安奧林匹克體育中心，是西北地區功能最齊全、規模最大的體育場館類建筑。主要包括三大功能性場館：

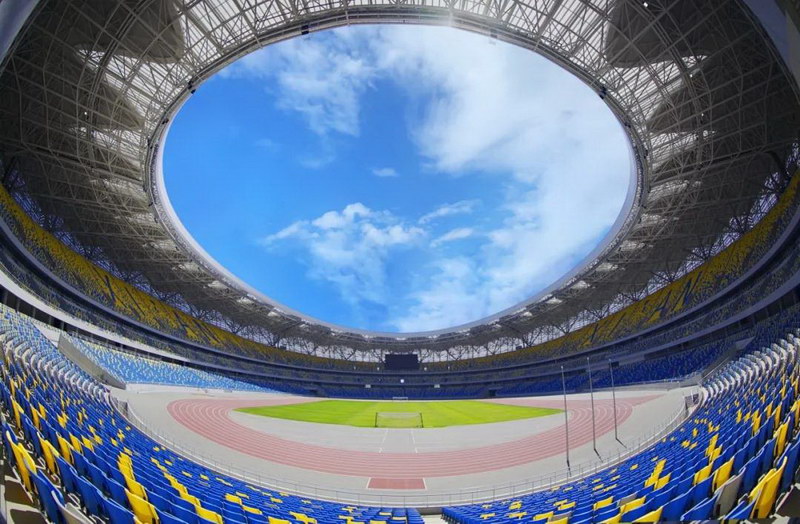

可容納6萬人的體育場，是十四屆全運會開幕式場館。
可容納1.8萬人的體育館，可舉辦籃球、手球、羽毛球、乒乓球等國際A級比賽，是十四屆全運會閉幕式場館。
可容納4000人的游泳館，可以舉辦游泳、跳水、水球等國際重大比賽。

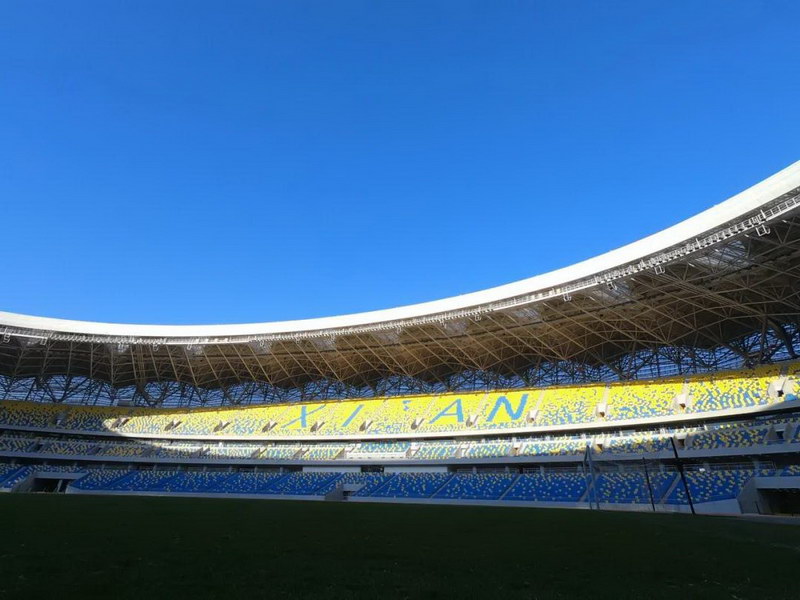

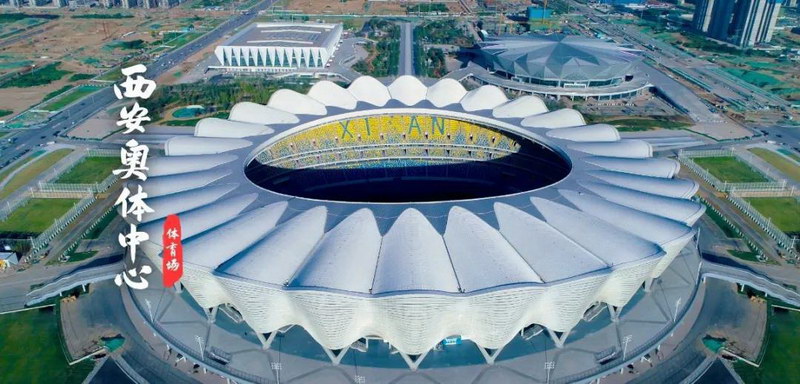

其中體育場建筑造型取于西安市花“石榴花”，其靈動、飄逸的建筑造型，宛似徐徐展開的飄帶，寓意絲綢之路，一場兩館成“品”字形布陣，氣勢恢宏。
02
—
解決方案
▋安全穩定性
對于西安奧林匹克體育中心，除2021年的十四屆全運會，還將舉辦眾多大型的體育賽事，一個安全可靠的音頻系統至關重要。為實現系統安全可靠，三大場館系統鏈路均采用多重冗余備份，使用光纖網絡架構，實現信號無縫切換。
▋語言清晰度
語言擴聲作為體育賽事的必備功能之一，良好的語言清晰度也是業主對易科提出的主要要求。三個體育場館在規模、聲學條件上存在較大差異，因此無論是在揚聲器選型還是布局，易科都是以每個場館建聲條件為依據進行設計，量體裁衣。
體育場

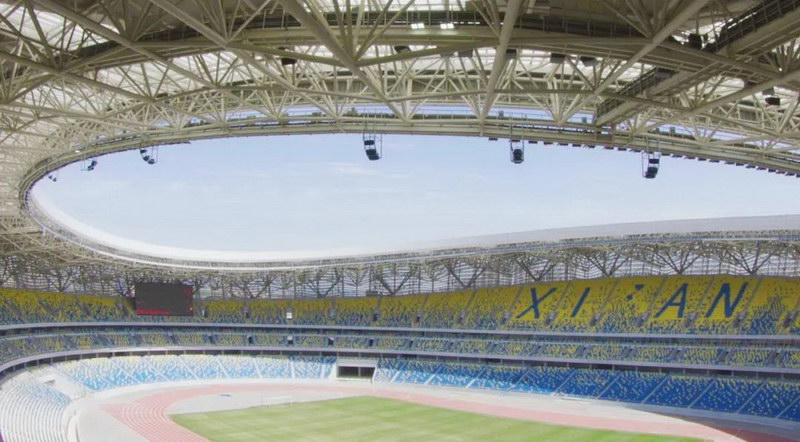

體育場作為面積最大的廳堂，建筑面積達12.4萬平方千米，擴聲系統需覆蓋的區域非常大，揚聲器采用分散式布局，對稱吊掛安裝于頂棚馬道。
系統為每個揚聲器單獨配置了一個功放通道，一方面提高了每一只揚聲器覆蓋分區的可控性，便于不同揚聲器之間電平、延時以及音質方面的單獨調整，另一方面，當某個區域沒有觀眾時，也可關閉該區域的揚聲器系統以減少不良反射聲的干擾，從而進一步提高語言清晰度。
另外考慮到體育場為室外半開放式，系統所使用的揚聲器均為EAW MKD、QX系列全天候戶外防水的點聲源揚聲器，即使在惡劣天氣條件下都能保證穩定的高性能表現。

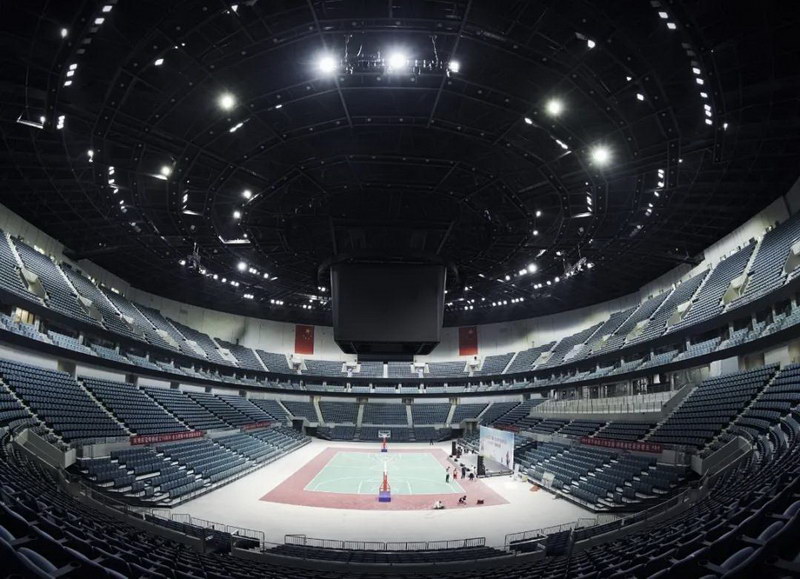

體育館
相對于體育場，體育館的面積較小，采用集中式揚聲器布局，便于安裝調試和檢修，利于解決聲源間相互干擾的問題。

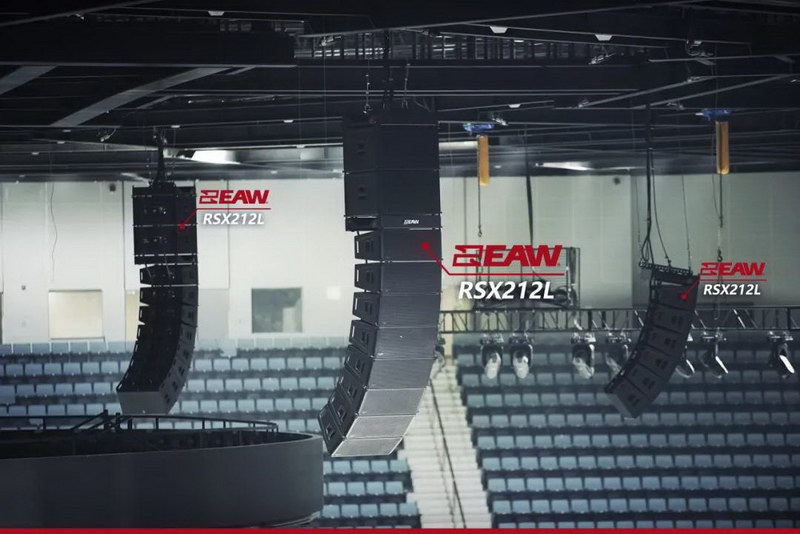

由于集中式布局對揚聲器射程范圍要求較高，EAW Radius系列長沖程線陣列揚聲器成為不二之選，Radius系列揚聲器可自動進行陣列自我檢測并即時優化，提升調試效率 。

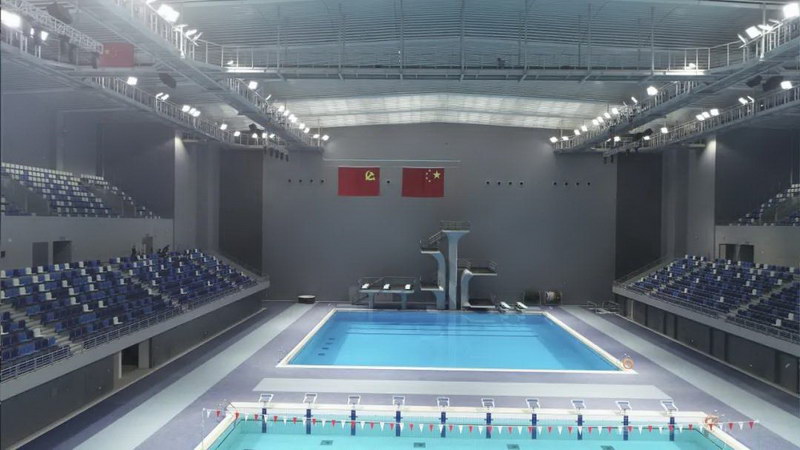

游泳館
由于游泳館建聲條件特殊，水流聲等本底噪聲相對較高，水面及瓷磚等硬光滑材質飾面易引起強反射所造成的混響時間過長等問題從而影響語言清晰度，因此游泳館采用分散式揚聲器布局。

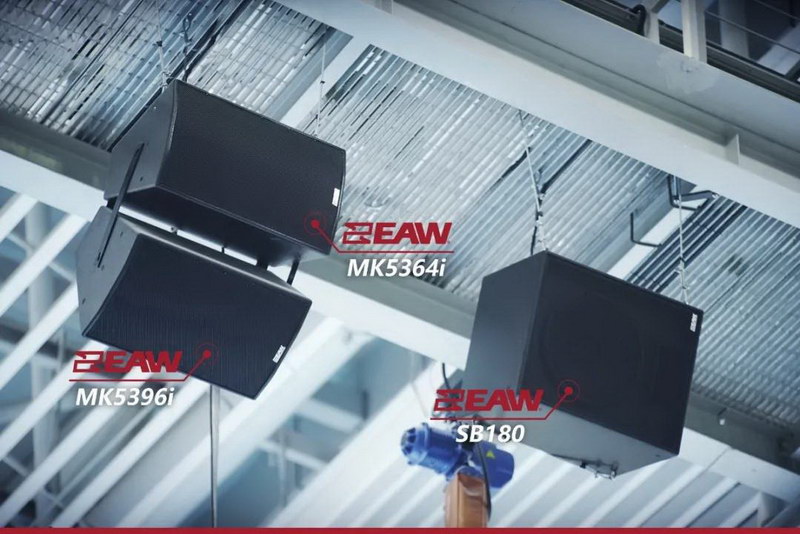

并使用指向性和可控性強的EAW MK系列點聲源揚聲器吊掛安裝在頂棚網架，盡量利用直達聲來覆蓋聽眾區并減少在強反射區聲音的投射。
▋系統運維

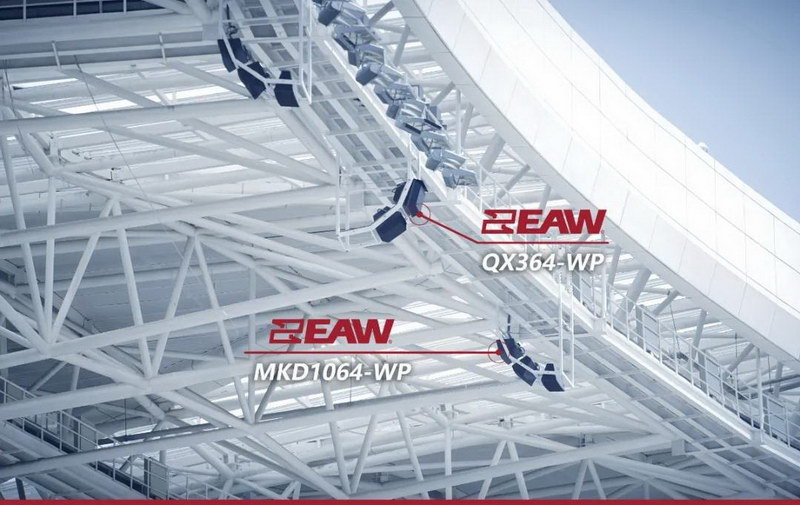

這種大型場館設備的運維一直是使用方存在的痛點之一，也是易科團隊系統設計時考慮的重要因素。如下圖，體育場揚聲器都安裝于馬道下方，人工獲取其工作和信號狀態是非常費時費力的。

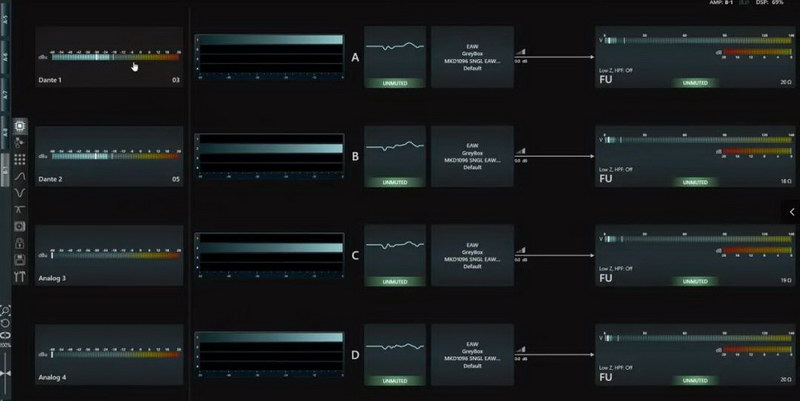

針對這個問題，易科選用了意大利Powersoft Quattrocanali帶DSP和Dante的功率放大器，運維人員可通過ArmoníaPlus平臺獲取揚聲器阻抗信息，進而監控揚聲器的健康狀態。
不僅如此，易科正在做的是將所有關鍵節點設備的控制軟件集成在一個控制平臺，從音源、調音臺、音頻處理器再到功率放大器，打造易科ezCloud一體化總控平臺，為用戶提供更好的運維服務和體驗。
03
—
產品選型

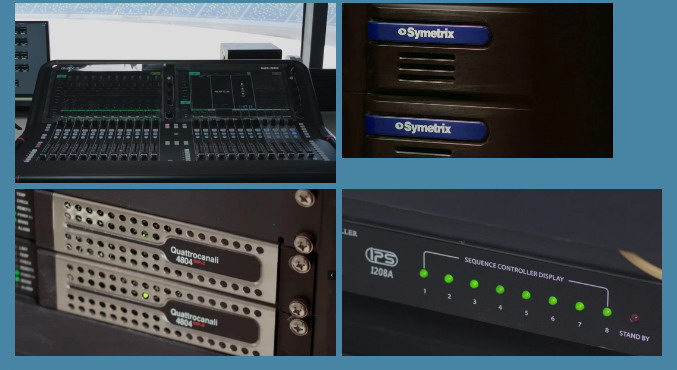

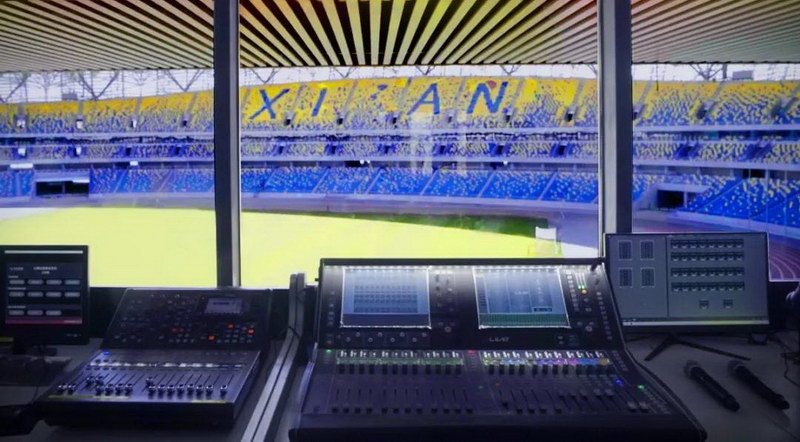

在產品選型方面，三大場館集成了一套經大型活動實踐檢驗、專業可靠的網絡數字音頻處理系統：
◇ Dante網絡數字音頻協議
◇ Allen & Heath 數字調音臺
◇ Symetrix Radius音頻處理器
◇ Powersoft Quattrocanali DSP+D功率放大器
◇ EAW揚聲器
◇ 易科自主品牌IPS集中管控及電源管理器
04
—
項目反饋
西安奧體中心項目交付時也得到了項目方的一致認可，西安奧體中心體育場項目技術總工程師周軍表示：“項目工期非常緊張，易科團隊也是如約將聲音放了出來。在驗收當天，我們請到了第三方專家老師進行驗收，不僅做到一次性通過，還獲得了專家老師的好評。在技術指標上，無論是最大聲壓級還是聲場均勻度、飽滿度都達到國家一級標準，這個也是要感謝易科在技術上的大力支持。”
盛世之花，絲路啟航
相信不久
西安奧體中心便會成為三秦大地
北上東拓西進的新名片和代名詞⊿
