談起地線，很多人認為只不過是一條共同的回路，只要將它接在一起然后接在機殼就完事。其實，地線不只會帶來噪音，更嚴重影響音質。
我研究地線比研究電路還來得多，它就如同一部機器的下水道，沒有處理的下水道又臟又臭，不是把蓋子蓋起來就以為好。所以說，怎樣規劃、怎樣保養清理，才是做出一部好機器的基本功課。
地線一般稱為接地零電位，也就是GND，但是接機殼不一定是GND。接機殼主要目的是接屏蔽，不被外界干擾，還有一個很重要的東西就是電源線內的地線接頭。其主要目的是保護任何一條電源火線的短路，避免觸電造成傷害，所以一般這個電源地要接在機殼上。
很多人都容易忽略一個問題，那就是只注意到信號線的品質，認為它會影響聲音好壞，也有人了解電源線也影響音質音色，可是很少人了解到簡單的地線一樣影響音色或噪音。應該這樣解釋，信號線除了走信號外還有一頭接地端，比方說由CD機到前級再由前級到后級，這一路下來地都是相通的，信號就是沿這一路走過去。
你有沒有想到還有一條彎曲的繞一大段路的地線，是由電源線的地由CD機走到電源插座再轉到前級電源線地線走到前級，還有一條后級電源線的地線走到后級，要知道，電在走不是單挑近的走，它是走任何可以走的走，這時就有出現問題了。
什么問題呢？前級或CD機里的電位不一定和后級相同，這樣必然造成干擾，純粹的信號也被電源線的地線干擾，可想而知必然會有重大影響。怎么解決這個問題呢，最簡單也最有效就是將前級及CD機的接地去掉，只留下功放后級的接地線，這樣做雖然很容易效果好，但問題是要怎么做？
有的人把插頭的地接頭掰斷，或找沒地接頭的線材來接，有些人卻對這種破壞性的方式不是很樂意，這時，我們就要考慮，如何將機器里的電路地和機箱屏蔽地格開，當然這就牽涉到電路“地”的安排了。
首先，你要有一個觀念：在電路中，無論任何供電中的電流必定要有一個回流。也就是無論在晶體機或是電子管機中，必然由“地”這端做為回流的動作。
即當所加的電壓經過主被動元件后再經過負載仍要回到地線來回到原出發點，這個出發點一般都是以濾波電容共地點以及變壓器零點為共地出發點，當所加電壓無論是正極或負極，它所用的電流也就是地線回流的電流，也就是說當你考濾到所加電壓電流所加的線徑時，就要考慮地線的線徑至少要相同的。
這時不要忘記，當你使用正負電壓時它是加倍的，比方說后級，它最主要的是喇叭的地線，一般都是喇叭回流電流重要的通道，它接到濾波電容的接地端和電源變壓器地端接在一起成為回路。當然有時也有比如接成橋式輸出。
有人很重視電子管機的輸出，卻不知重點在輸出變壓器的零端。把地線用很粗的線接上去，這其實沒什么意義，應該將輸出變壓器的零端接線直接接到輸出座上。要注意功放電子管的陰極電阻要和電源濾波電容地相近，以造成良好的地回路。

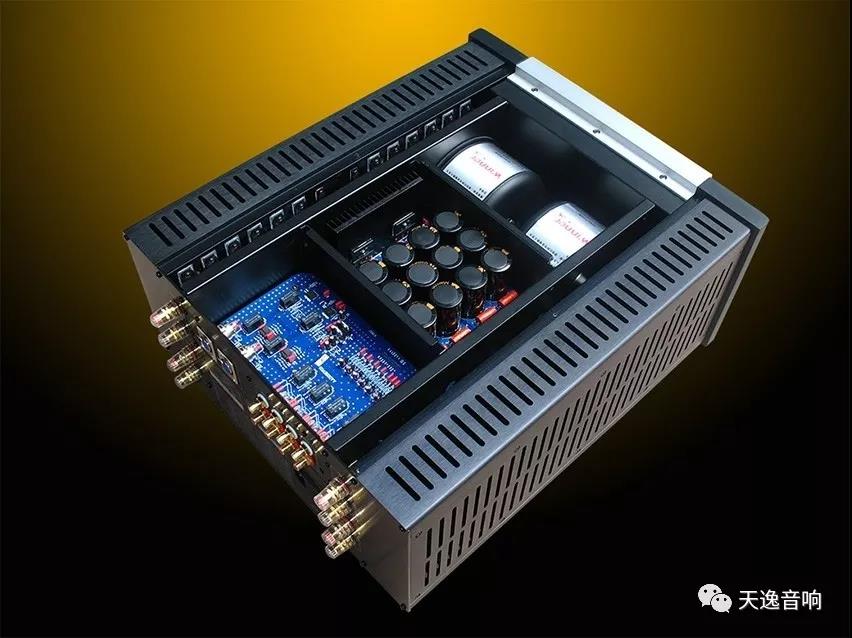

現在談一下地線中的漣波電流問題。我們都知道，一般市電是50Hz-60Hz的交流電，當它被整流后會產品加倍的漣波電流，這個漣波會在濾波電容器和便壓器零端產生一個回路。在這個回路中有大量漣波電流及電壓，在這之間接到任何其他路徑的地端必然會受到影響——成為噪音的來源。所以，濾波電容的地接點越近越好，同時不要參雜其他的地線進來，尤其同時用好幾個濾波電容并連時會更容易造成相同的問題。

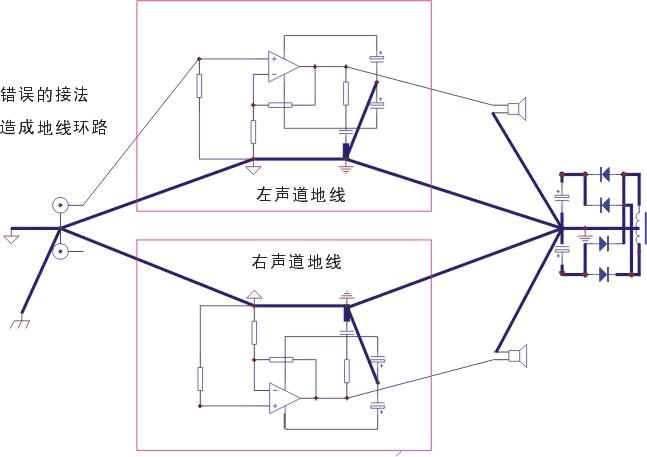

地線如何安排呢？原則上應以電流量來考慮，電流量大的要盡量接在原頭，依次傳接過去，還要跟據放大前后端的路徑依序接地。地線盡量不要成為兩條以上的路徑而后又接在一起。還有一種叫“星形接法”，即是將個別電路上的地群分開來接到一個共同點。這樣比較不會互相干擾。
最后談一下“落地”的概念。落地主要目的是接到機殼產生一個僻屏作用。有人用很粗的拼命鎖焊片接上，以為接不好就會產生噪音，其實這種做法不對，最好是用一顆100歐的電阻接殼，同時并連上一顆0.1以下的電容。那從哪里接最好呢？我認為整機最初輸入端最合適。僻屏的電位越近，輸入點僻屏效果越好。
以上提出的觀點只是很基本的概念，其中還有更深入的細節并不容易敘述完整。有些朋友問我接地線到底怎樣接才對，應該這么說，沒有絕對哪樣接才是正確，這中間應考慮到漣波的走向，放大率回授電路地端走向。而其實最好的辦法，則是動手試試，切記不要試一次就認為所有接地線都一樣，犯上以偏概全的錯誤，不同結構自有不同的接地法。
