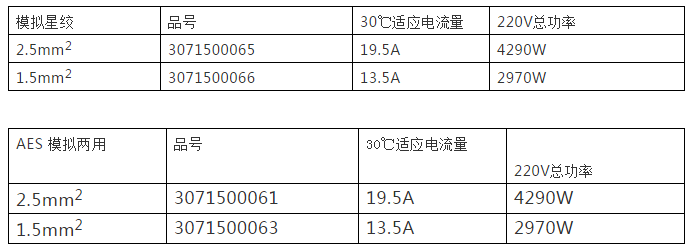

目前我們的熊掌線有以下幾款
*電源蕊線護套絕緣設計與生產執行標準為UL758
電流量的承載能力
首先我們要先來討論一下電流量的承載能力
目前標準比較混亂網絡上訛傳也比較多
主要原因在于很多討論是基于 BVV單根蕊線做討論
忽略長距離壓降
忽略多蕊并排的溫升無法擴散
忽略多蕊與單蕊的差距
我們在工控線纜領頭羊品牌” igus”
的手冊上面找到這個數據

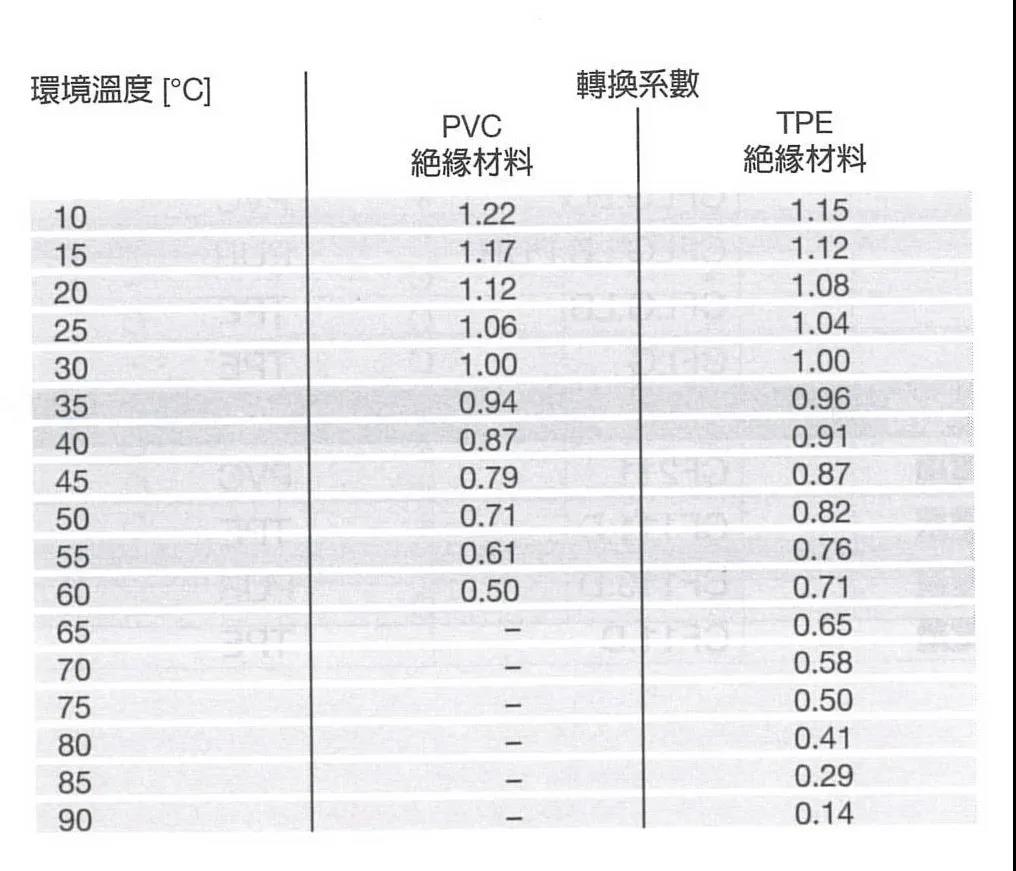

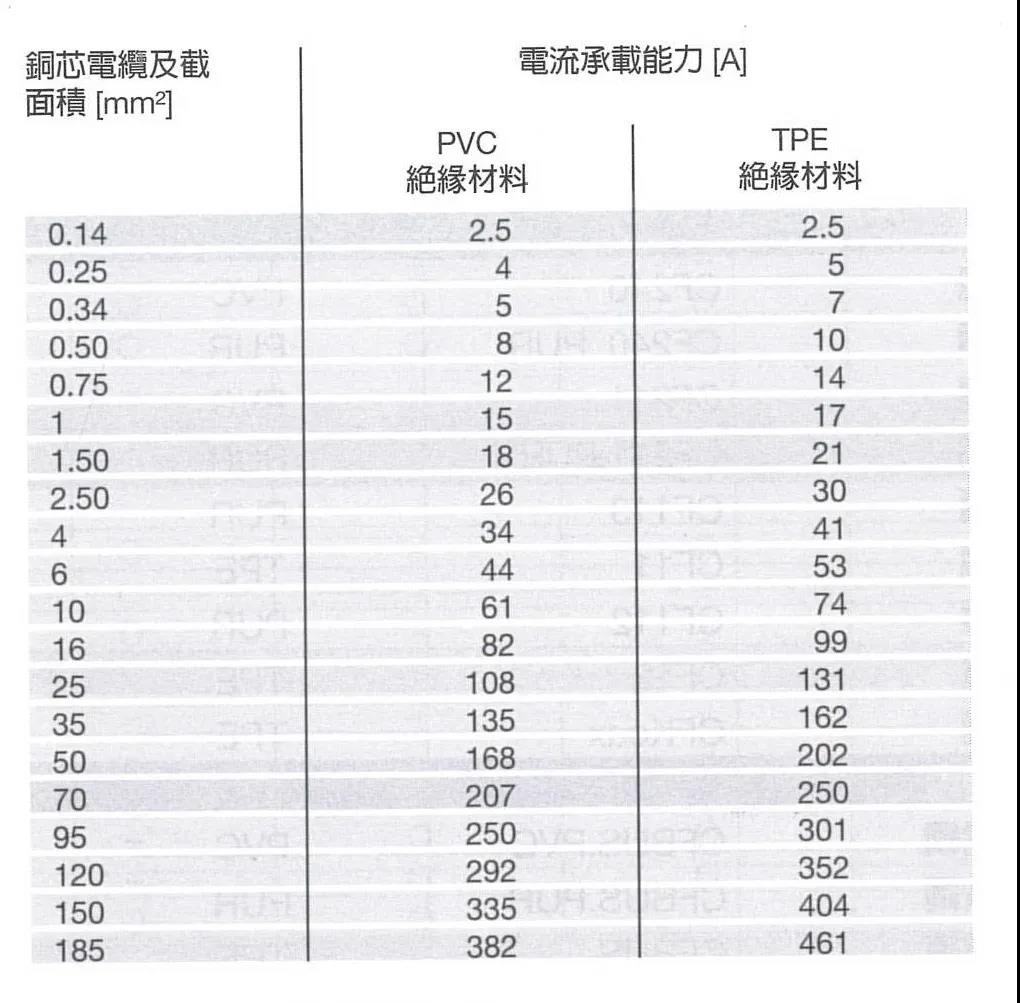

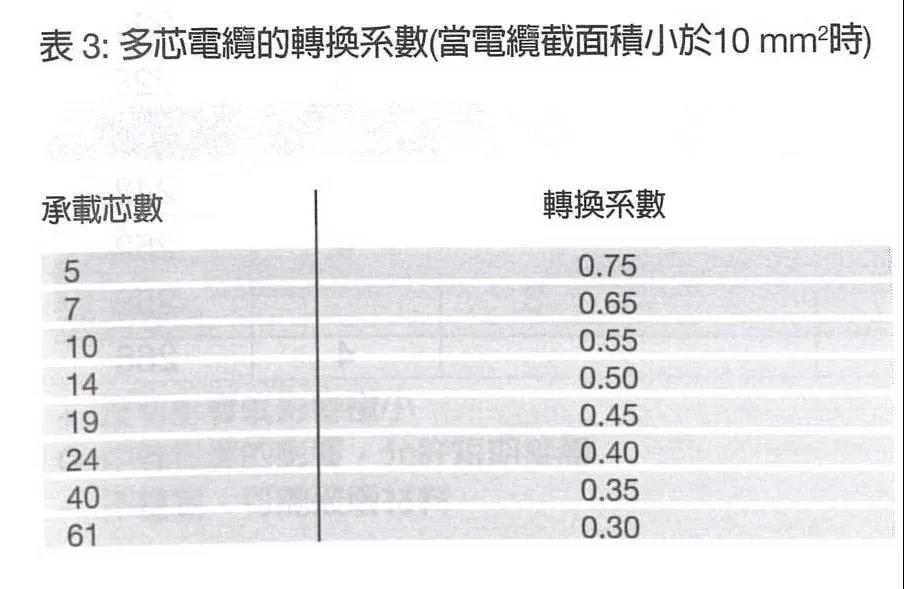

這幾個表格很有意義
數據引用自DIN VDE 0928 第四章
圖片引用自 igus 手冊
*igus 商標權隸屬于igus GmBH 所有
我們可以得到一個載流計算公式
“30度無氧銅導流量X溫度加權系數X多蕊并排系數=實際電流”

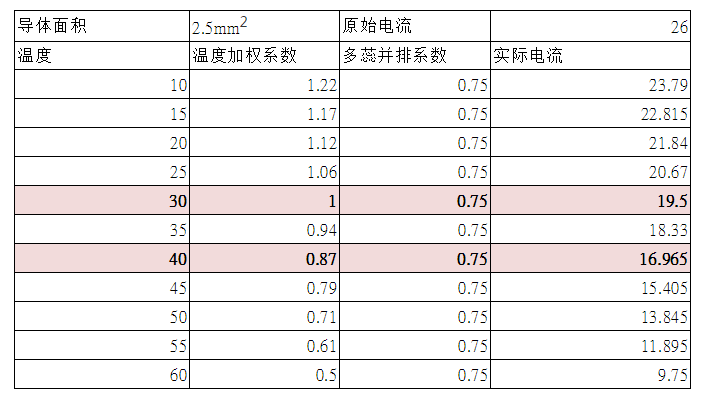

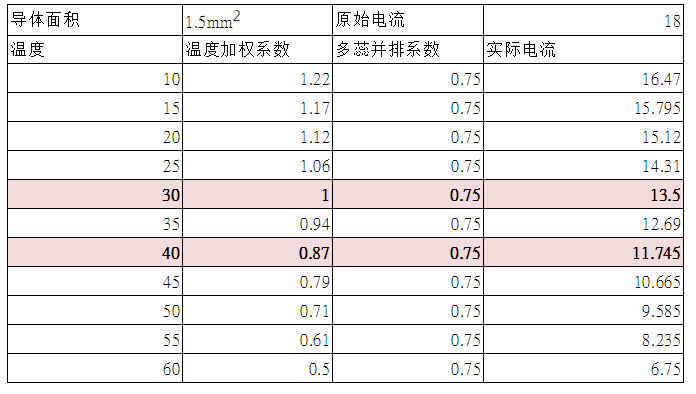

所以我們把上面幾個信息都了一下形成了這張變數表
所以上列的值就顯得合理了!
類似的線纜 日本稱為VCTF
1.25mm2允許11A 2.0mm2允許15A
就可以對得上
講到這邊我們可以確認
電源線使用的幾個關鍵:
1. 不要讓線纜超載一旦超載則升溫耐受電流反而更小
2. 線纜之間盡量不要緊密排列以保留足夠的空間散熱
3. 線纜遭遇曝曬地面加熱的狀況下對于負載值應該更要保守看待

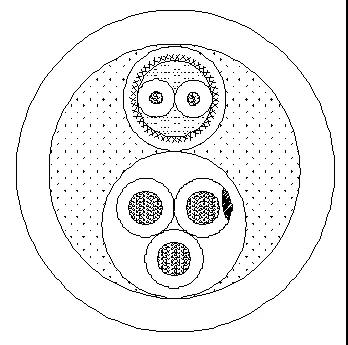

為甚么是熊掌型
因為電源線與信號線不等粗細
兩者排在一起就變成了"8 "
還需要額外多出很多填充物才能包圓
這樣讓線纜顯得既粗+又重又貴
所以把電源線拆成單蕊排在信號線外,
這樣可以將整體的直徑降低
大約可以有2mm的直徑差
但是整體截面積卻可以降低約40%
為什么非得要有接地線
目前GB 國標要求供電系統是TN-S
功放板外殼是金屬
因此需要依照一類燈具(電器)的標準
進行外殼接地
不信的話您可以拿個萬用表去量一下
螺絲是跟電源保護接地短路的
所以接地線萬不能缺省!

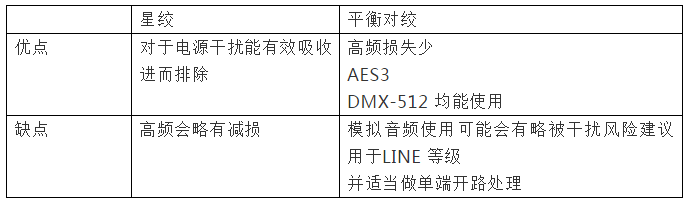

信號線分兩種為何?
這是因為星絞線雖然抗干擾能力好但是高頻丟失嚴重
因此較高頻的AES/EBU 還是建議用雙絞線對絞
模擬音頻使用接收端應進行PIN1開路
以避免接地環路
是的由于保護接地建立了
因此接地環路的第一段已經鋪墊好了
這是基于安全必須的
而第二段的信號線應該采取單端接地
或是功放板上可以切換單端接地
就能避免接地環路的發生
接地環路系統圖 圖片來自于網絡
終端如何處理
由于熊掌的L-N-PE是沒有護套的
我們并不建議直接套熱縮套做成電源線
根據市場用戶的使用習慣來看,
目前發現:”因為分岔處理時,信號電源等長
但是有源箱信號接口位在上方
因此造成電源線垂掛于半空導致了線蕊的抽動
可能導致線纜變成QQ 彈簧樣

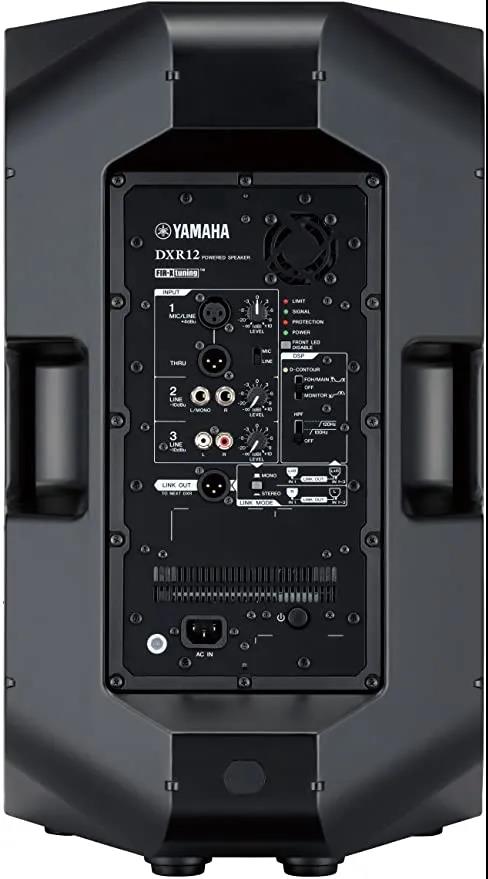

有源箱常見的配置,信號入口位于上方
圖片來自于amazon.com

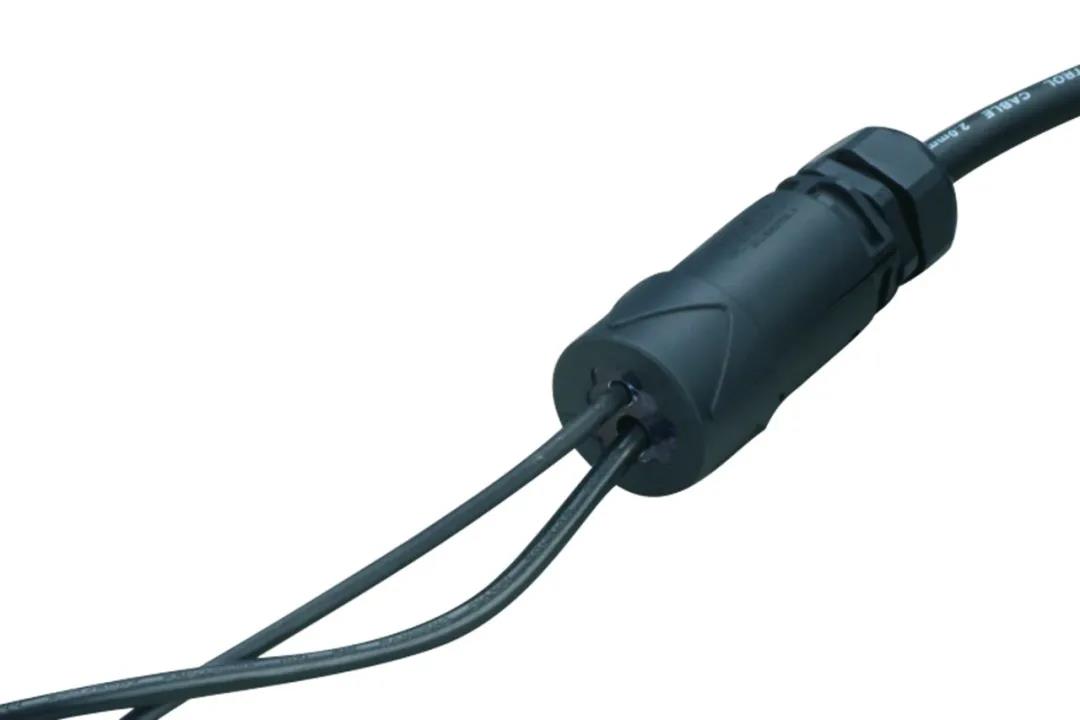

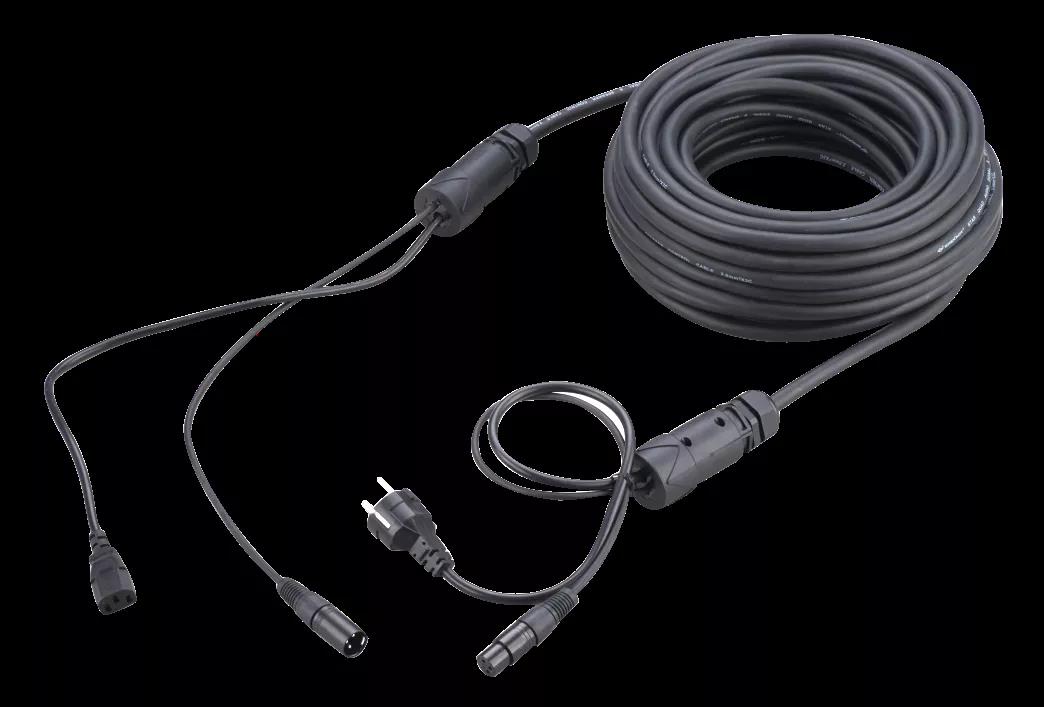

因此建議使用線纜緊固件
將已經做好成形的高質量電源線纜與其對接
對接點收容在緊固件當中
同時利用緊固件將分岔的拉力轉嫁到外皮上
另外一種終端處理方式
信號線留得較長從接頭內部穿出
Z線必須有
如果你用的是單15 多只的狀態一只串一只
那我建議您要測一下
1.電源關掉之后是否還能透過THRU 取得給下一只音箱的信號
2.音量旋轉狀況下, THRU 給下一只音箱的信號是否會隨之變化

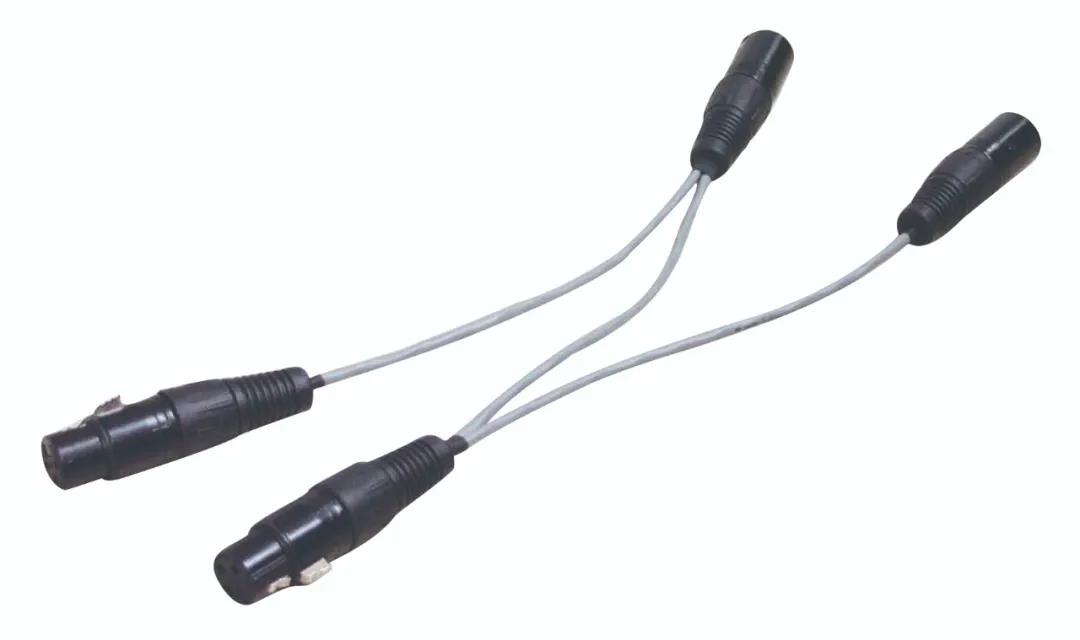

如果會的話請準備Z線作為
信號分配之用,以免大面積的掉鏈

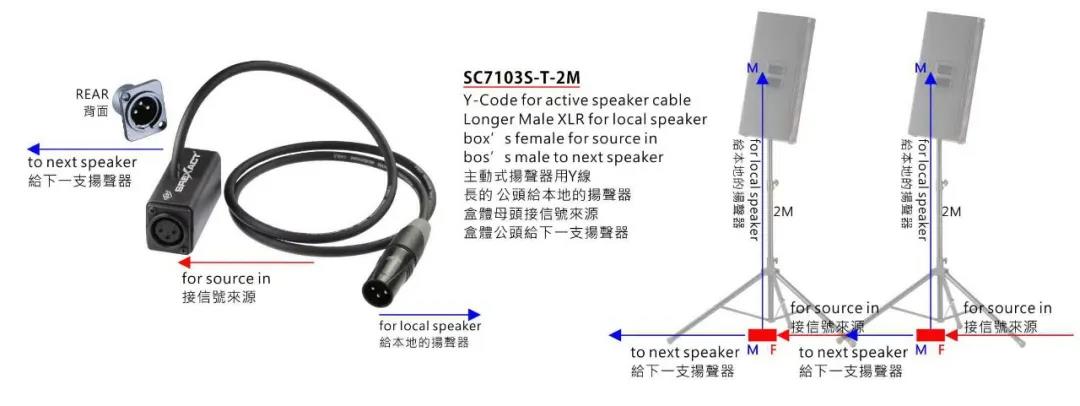

或是利用SC70123S-T-2M
也可以讓分線更科學

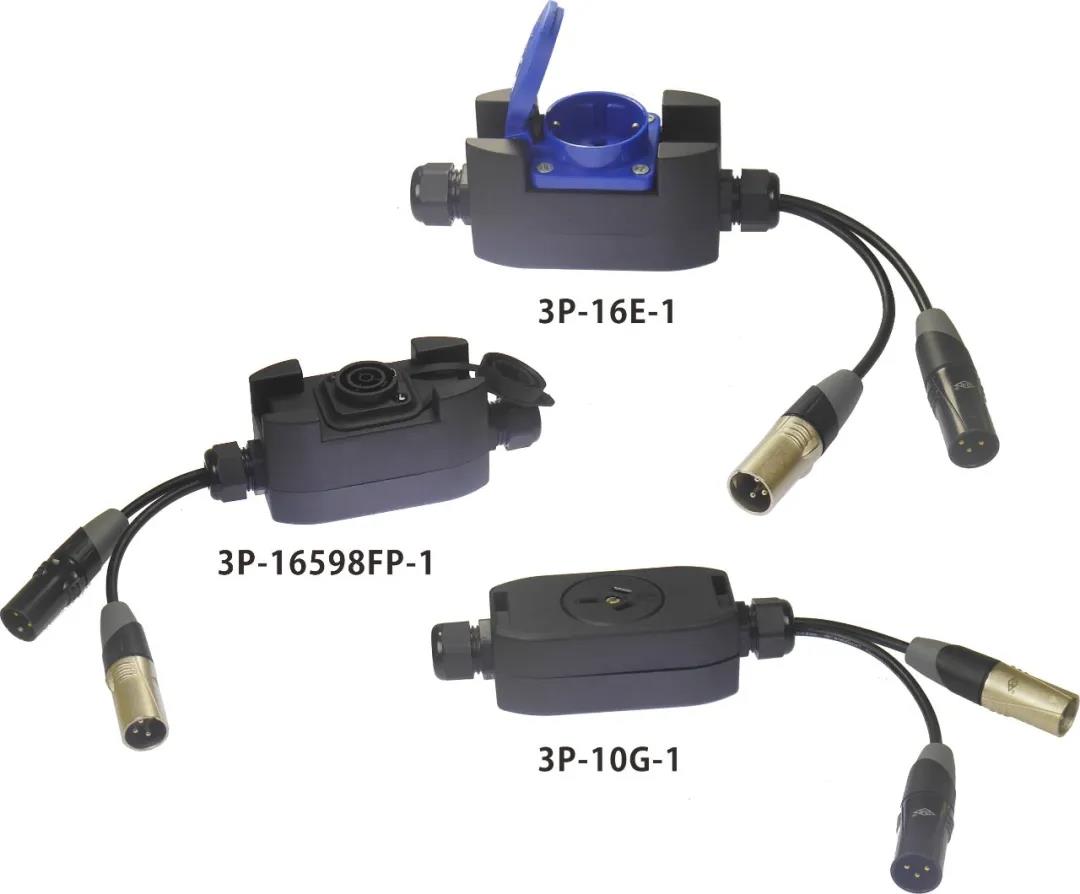

一個可行的思路
可以利用現有的
3P-16E-1
3P-16598FP-1
3P-10G-1
可以形成一個復合出口直接梳理電源線
*內部信號線的對接延長
請使用雙面導電銅箔貼紙+熱縮套管建立其屏蔽的連續面
|
