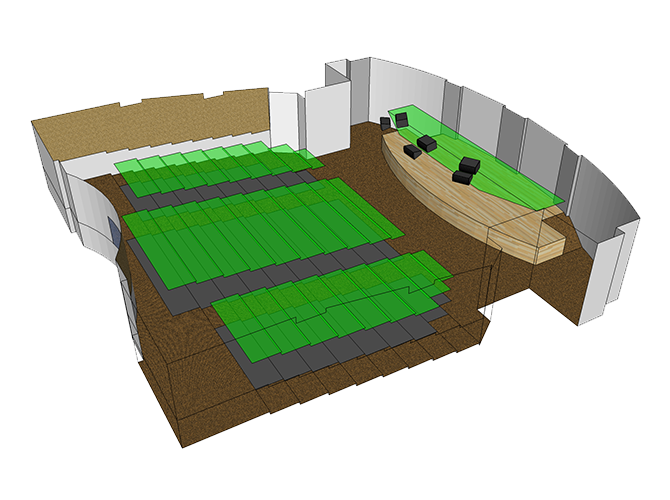

該系統設計模板描述了具有架高舞臺和分層分區坐席報告廳的典型揚聲器系統設計。此類場所主要用于演講。當它必須提供全帶寬音頻時，它還可以舉辦各種活動，包括演出或娛樂活動。它具有架高的舞臺和較低的前天花板，因此需要厚度較薄的揚聲器解決方案。
01
系統設計
設計圍繞于分解的揚聲器陣列組。每組揚聲器覆蓋一部分座位，并在后方橫向安裝超低音揚聲器。提供多種處理功率和號筒模式選項，可滿足設計空間的特定需求。

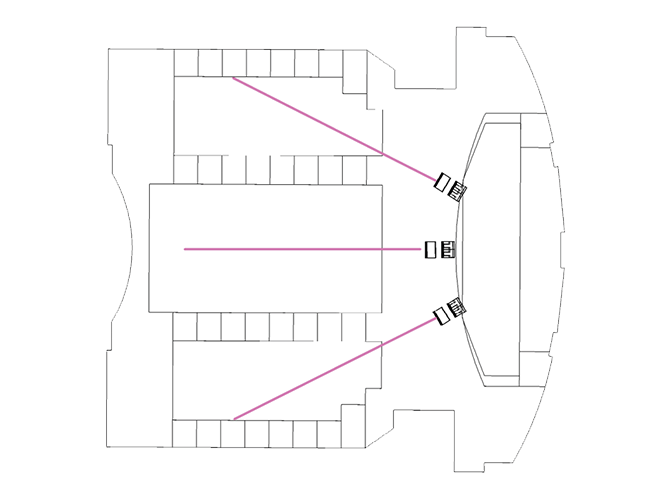

水平放置的中型揚聲器的分解陣列覆蓋每個部分（左/中/右[LCR]），在這種情況下，超低音揚聲器安裝在后面，以提供完整的低頻支持。

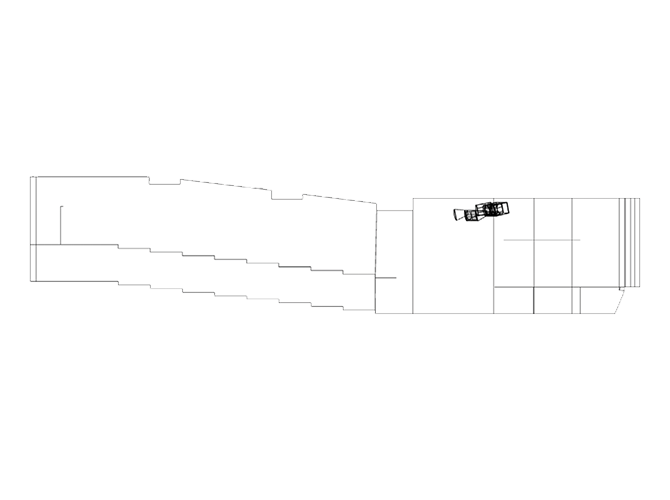

根據天花板的高度和房間的深度，使用兩組揚聲器陣列可能會更好地滿足空間要求，其中一組覆蓋揚聲器的前半部分和另一組放在場地中間，覆蓋上層觀眾。可以包含額外的立體聲揚聲器，以支持LCR類型的活動或偶爾作為影院使用。
除非這個空間專門用于演講，否則需要配置超低揚聲器。由于占地面積有限，它們可以吊裝(如圖所示)。為了獲得更深沉的低音沖擊和更均勻的低音覆蓋，請?jiān)谘刂枧_前端或隱藏在舞臺下方安裝緊湊型低音揚聲器
02
設備清單
以下是此設計中使用的Community設備列表：

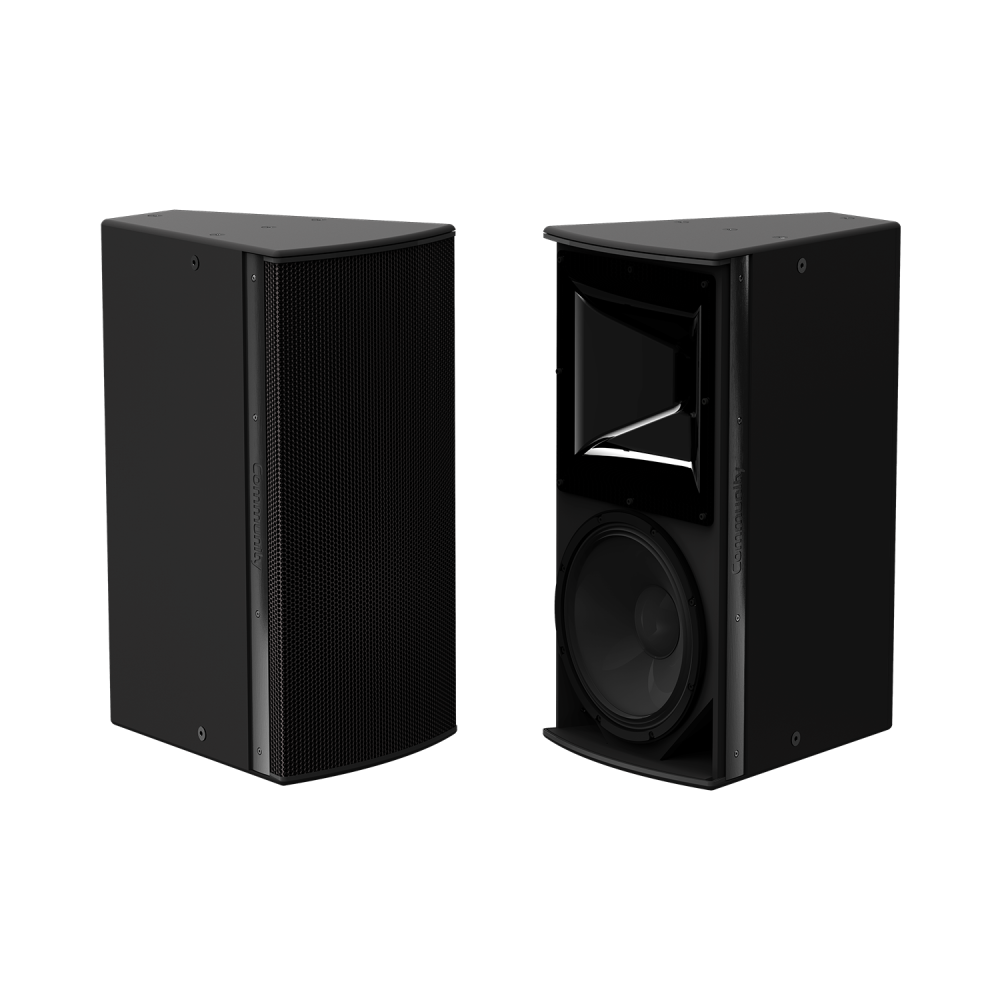

» 型號：Community IP8-1122
» 數量：3
» 特征：大功率 12- 英寸2分頻固定安裝揚聲器
» 頻率響應：43 Hz – 22.4 kHz
» 指向角度(H xV): /26 (120° x 60°) /64 (60° x 40°) /66 (60°x 60°) /94 (90° x40°) /96 (90° x 60°) /99 (90° x 90°)
» 型號：Community IS8-212
» 數量：3
» 特征：大功率雙 12-英寸超低揚聲器
» 頻率響應：38 Hz – 140 Hz
» 指向角度 (H x V)：360° x 180°

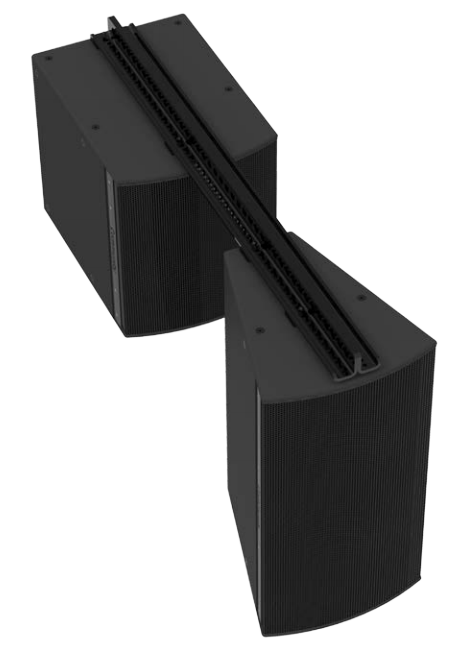

» 型號：Community SBR54
» 數量：3
» 特征：超低后置 BalancePoint™ 吊架
» 型號：Community ALC-1604D
» 數量：2
» 特征：控制型揚聲器功率放大器: ；4 通道 x 1600W + DSP + Dante
推薦產品系列:
I 系列 (IP600/800, IS600/800)
V 系列 (V2-6, V2-26, V2-8, V2-28, V2-32, V2-35, VLF208LV)
額外的超低音揚聲器（可選）：在舞臺區域的前部隔開，可為電影或音樂活動提供額外的低音支持。
03
控制型揚聲器功率放大器
Biamp旗下的Community控制型揚聲器功率放大器(ALC)系列是此應用的推薦放大器。它提供了廠家優化的DSP處理、保護性限制和功率放大功能，以及信號路由、區域切換和遠程監控，幾乎適用于任何 Community揚聲器應用。
標準以太網通信協議可實現快速系統設計、系統控制和遠程系統監控。在靜態或故障轉移/備份配置中，每個型號中包含的 模擬和Dante®輸入均可按通道分配，從而支持快速輕松地集成到任何新系統或現有系統中。
Community授權的揚聲器預置包括均衡、高通濾波器和為每個型號量身定做的多級限制器，確保在每種應用中提供一致的 音質和全面的揚聲器保護。
此外，每個Community揚聲器預置包括揚聲器功率和阻抗信息，從而允許系統配置軟件顯示多 個并行有線揚聲器的總功率和阻抗，從而進一步減少將整個揚聲器系統與適當?shù)腁LC型號和輸出通道配置相匹配所需的時 間和精力。
通過ArmoníAplus®系統管理器軟件實現深度控制和監控。
|
