新 品 推 薦

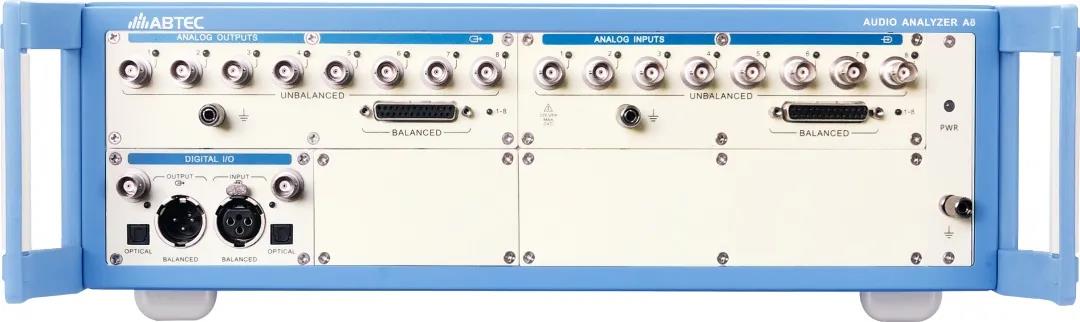

模 擬 8 通 道 輸 入 / 輸 出
一款真正的多通道音頻分析儀，支持模擬8通道同時輸入輸出以及數字接口（BT,I2S,HDMI,PDM等）擴展，是消費類設備如家庭影院接收器/專業調音臺等的理想測試設備。
研 發 背 景
真正的多通道分析儀，不僅僅是快速測試，而且還是多通道音頻性能的同時評估。當今主流的A/V接收機，媒體播放機以及汽車影音等多通道音頻產品測試依然采用傳統的兩通道音頻分析儀結合音頻開關來實現，其存在的測試速度慢，多通道之間的復雜關系無法評估等問題一直困擾著產品研發人員。
采用A8音頻分析儀即可解決傳統測試存在的缺陷，不僅可以提供超快的測試速度，還可以測試多通道之間的復雜關系。
關 鍵 特 性
(1) 模擬8通道輸入輸出
(2) 標配支持SPDIF/TOSLINK/AES/EBU數字接口
(3) 支持BT/HDMI/I2S/PDM等數字接口擴展
(4) 支持多通道音頻同時測試，包括：
🔹 一對多/多對一通道分離度與相位差
🔹 所有通道最大功率隨時間的推移
🔹 結合開關盒最高實現192個測試通道
(5) 完整強大的電聲測試功能
(6) 免代碼的自動化以及全面的API接口
(7) 通用軟件平臺
性 能 指 標
🔹系統性能：
殘留THD+N(20kHzBW)：–103dB+1.4µV
🔹信號源性能：
正弦信號頻率范圍：5Hz~80.1kHz
頻率精度：3ppm
互調失真測試信號：SMPTE,MOD,DFD
最大輸出幅度(平衡)：14.4Vrms
幅度精度：±0.05dB
平坦度(20Hz–20kHz)：±0.008dB
模擬輸出方式：平衡 & 非平衡
數字輸出采樣率： 27kS/s ~ 200kS/s
Dolby/DTS信號源：Yes (預編碼文件)
🔹分析儀性能：
最大額定輸入電壓：160Vpk
最大帶寬：>90kHz
幅度精度(1kHz)：±0.05dB
幅度平坦度(20Hz–20kHz)：±0.008dB
殘留輸入噪音(20kHzBW)：1.3µV
獨立諧波分析：d2–d10
最大FFT轉換長度：1248K點
測 試 軟 件
A8搭配ATC 2.0測試軟件，提供兩種易于使用的測試模式，分別是序列模式與工作臺模式。

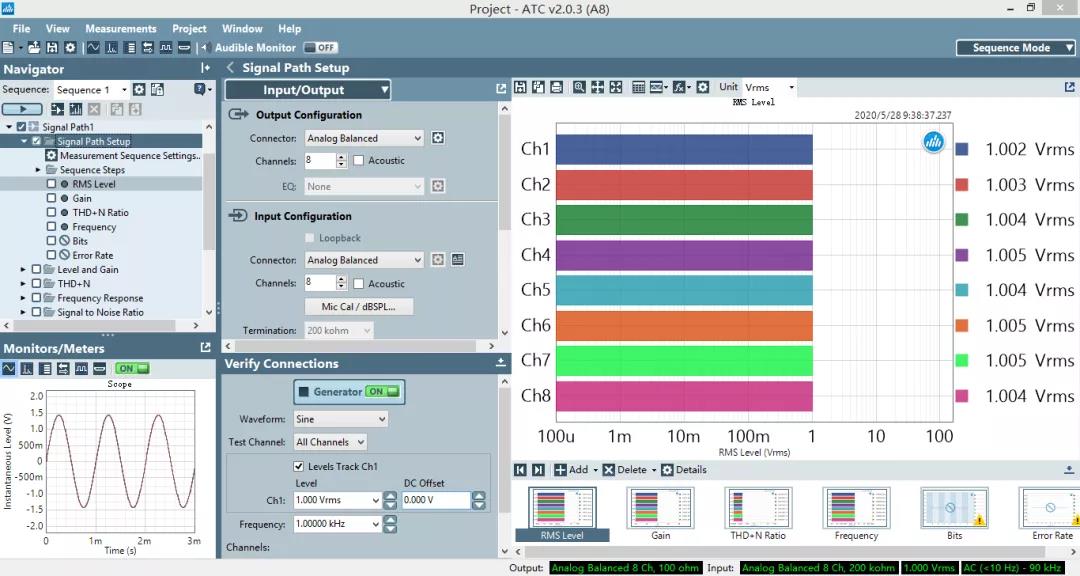

(1) 序列模式
可實現快速，無代碼的自動化測試，允許用戶對測試項進行選擇與排序，可自定義設置信號源與測試結果上下限，自動判斷序列結果PASS/FAIL并生成多種格式的測試報告，該模式在生產或制造測試應用中非常有效。

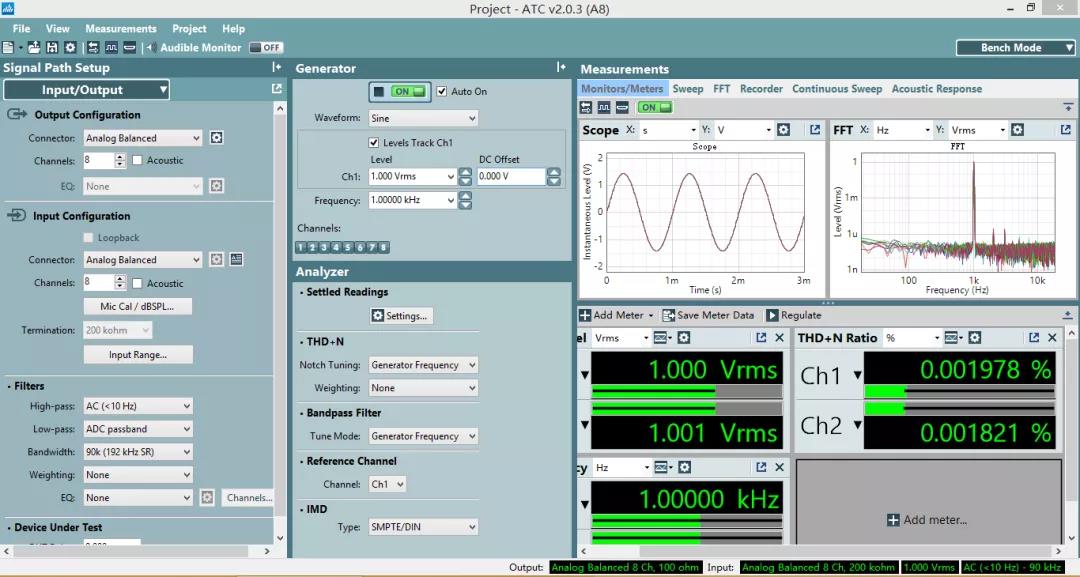

(2) 工作臺模式
為用戶提供可配置的信號發生器、分析儀、多種儀表、全面的掃頻測試、時間記錄器以及連續掃描與聲學響應測試，各個部分以獨立窗口顯示，為實時觀察待測品狀態提供了更大的靈活性。
