THE BIG BAND
經過漫長的等待，我們熱愛的《樂隊的夏天》又回來了！全明星制作團隊、現場樂隊、樂迷們激情四射！
相信看過上一季的樂迷們都會被樂隊現場精彩的演出所震撼。而此次全新一季也延續了上一季的全明星制作團隊，由金少剛老師繼續擔任音響總設計，為現場樂隊保駕護航。
今天就由小編為大家解密這次
現場擴聲的調音臺系統
大家 一起躁起來~！
PART 1
系 統 架 構
看完上面調音臺的系統圖，大家可能會有疑問：一個樂隊的演出為什么會有這么復雜的調音臺系統？
原因是樂隊的錄制對比以往傳統音樂類節目錄制來說，更需要現場樂迷們的氣氛。因此導演組要求現場所有環節一氣呵成，才能保證現場樂迷們的熱情，從而帶動樂隊的激情，進而呈現出最完美的舞臺狀態。
因此錄制現場分為A、B兩個舞臺，在一個舞臺演出的時候，另一個舞臺進行備臺。整個樂隊現場演出的環節包括：樂隊試音、樂隊演出、演出完與大樂迷和專業樂迷的talking環節。而我們音響團隊則需要在一個舞臺演出和((環節的同時進行另一個舞臺的信號檢測。
So，才會有這看起來不大一樣的系統設置~
那么接下來就由小編帶大家
來看看現場的調音臺系統吧
PART 2
PA調音臺系統
PA調音臺光纖環路系統中，包括2張調音臺和5個接口箱。樂隊信號由A、B舞臺的音分給到接口箱。其中SD7 Quantum調音臺負責樂隊演出的混音，而SD9調音臺則負責樂隊演出結束與大樂迷的talking環節。
PA系統使用共享接口箱的模式(點擊查看），這樣一來我們PA調音臺在talking環節就可以切換到另一個場景進行下一個樂隊的信號檢測。當一個舞臺錄制完成，就可以馬上開始另一個舞臺的演出。而在樂隊演出時，SD9調音臺則可以對大樂迷話筒進行檢測，這樣做可以保證各個環節互不干擾且不會打斷現場錄制流程。

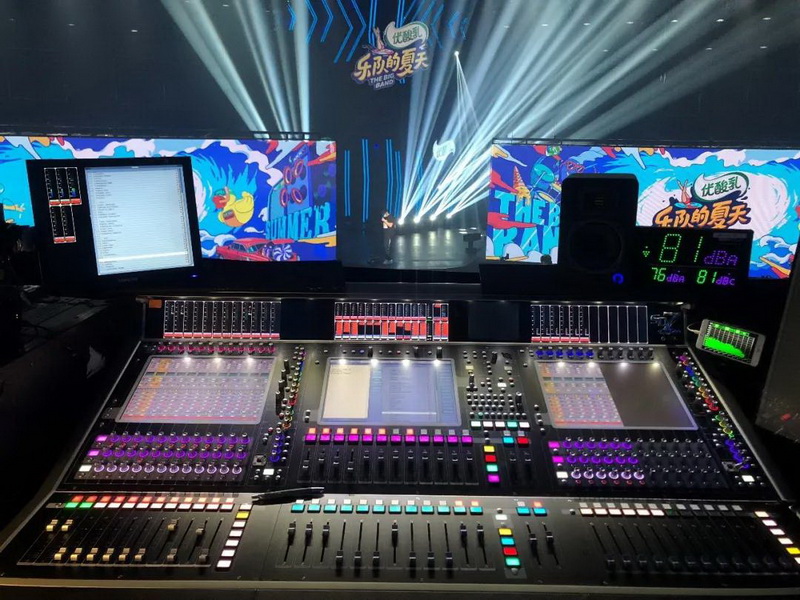

上圖為現場FOH調音臺SD7 Quantum，其強大的雙引擎實時熱鏡像備份擁有256路全處理輸入通道，128路輸出母線，48 X 48路矩陣輸出，52個物理推子。其中間區域的一排短程推子布局設計，大大的減少中間區域翻頁切換的操作。現場我們一共使用了205路輸入，30路輸出母線，和10路矩陣輸出。
根據調音師的操作習慣，調音臺左邊區域為所有的樂器信號輸入通道，右邊區域為樂隊人聲輸入通道；中間區域下方推子為CG編組，上方短程推子為效果器的AUX通道；而在中間區域，右邊單獨的兩個推子，下方兩個布局了A、B舞臺的CG編組通道。在快捷鍵上則自定義了一些insert效果器的開關。
這樣的調音臺布局，不僅可以在音樂中方便作出balance的調整，也可以利用短程推子實時調節發送效果器的比例。
DiGiCo調音臺強大的處理能力，簡潔且人性化的操作和布局，為現場調音師爭取了更多藝術創作的時間。
PART 3
舞臺Monitor調音臺系統
A、B舞臺各使用1張SD5調音臺作為各自的Monitor調音臺。A、B 舞臺Monitor調音臺只負責其對應舞臺的信號，這樣我們A、B舞臺各自的演出及試音環節便不會相互干擾。
SD5調音臺作為DiGiCo調音臺旗艦系列之一，擁有高達253路輸入通道，124路輔助/編組通道，3塊可操控區域共計37個物理推子。在滿足Monitor對于輔助輸出母線的大量需求同時，其強大的光纖環路系統和超高品質的全新話放為現場調音師和樂隊提供更好的監聽體驗。
在調音臺布局方面，樂隊調音師根據自己的習慣，將左邊區域設為樂器輸入通道，右邊區域設為人聲輸入通道，中間區域設為CG編組和輔助輸出通道。然后使用大量的快捷鍵來solo樂隊的IEM母線。這樣既可以快速切換監聽的樂手IEM也能即時作出balance的調整。

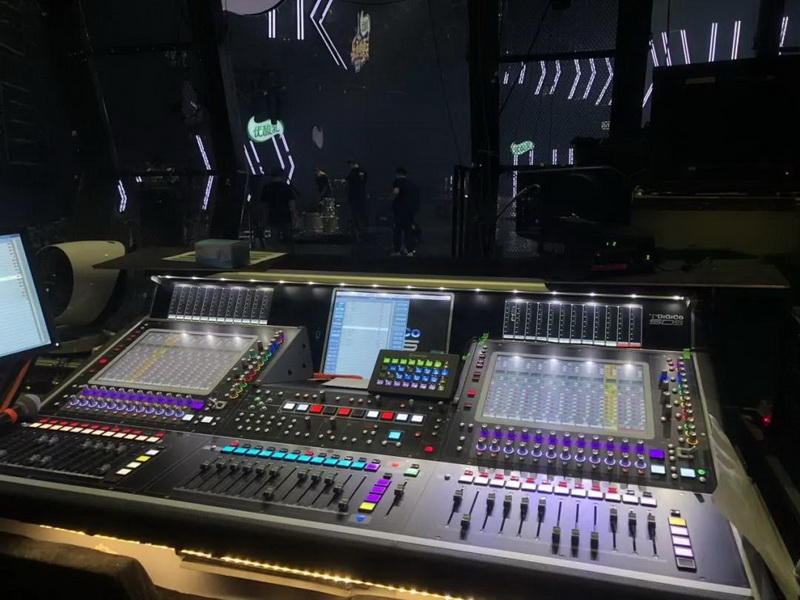

上圖為樂夏現場Monitor調音臺，現在全新的SD5 Quantum擁有了更加強大的處理能力和全新的效果器模塊。其全新的節點處理能夠對同一通道發送到不同輔助母線進行單獨的處理。那我們就能在同一通道上根據各自樂手的監聽要求，進行不同的EQ壓縮等處理。
我們期待全新的Quantum系列在現場為更多優秀樂手們提供更加完美的監聽體驗。
PART 4
亮 點
本季樂夏還有一個亮點是舞臺接口箱配備全新的32Bit輸入輸出卡。

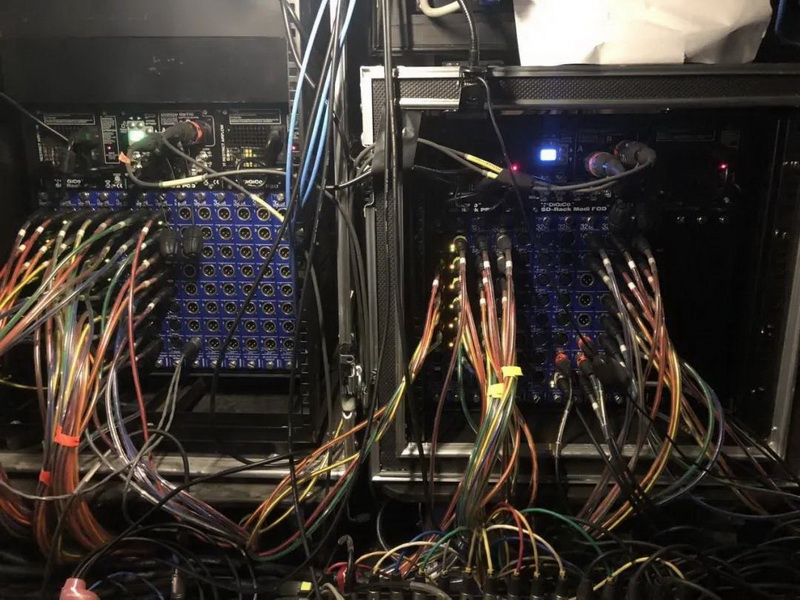

對于數字調音臺系統來說，擁有高品質的話放才能保證高品質的擴聲，上圖是本次樂夏的接口箱，此次錄制所有接口箱均使用32Bit接口卡。其強大的雙32Bit ADC 轉換、擁有123dBA的動態范圍、20—44.5KHz ±0.1dB的頻率響應及更多強大的處理能力。為樂夏提供了超高品質的現場聲音。
|
