高精度 高帶寬 多接口 低失真

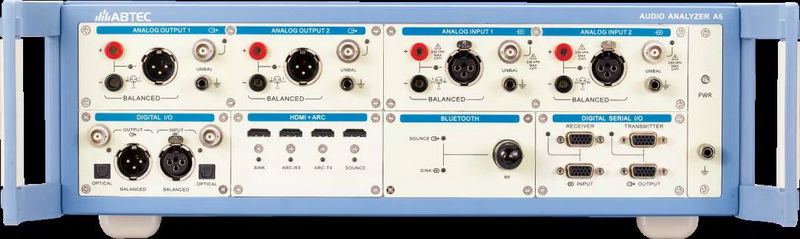

A5是愛普泰科研發的高性能模擬2通道音頻分析儀，完全對標AP公司APx525。除具有超高系統性能外，還提供一系列測試插件擴展測試能力，并支持多種數字接口(BT,I2S,HDMI,PDM等)，是消費類音頻與汽車電子等音視頻產品研發階段的首選測試設備。
01
關鍵特性
(1) 模擬2通道輸入輸出
(2) 支持SPDIF/TOSLINK/AES/EBU/ASIO數字接口
(3) 支持BT/HDMI/I2S/PDM數字接口擴展
(4) 超高性能：典型THD+N -108dB
(5) 新一代軟件界面，支持一鍵測試、智能設定、數據圖形判斷、高級設定等
(6) 完整強大的電聲測試功能
(7) 免代碼的自動化測試以及全面的API接口
(8) 通用軟件平臺，支持多種格式的報表與圖片，易分享
02
性能指標
🔹 系統性能
殘余THD+N（20-20kHz BW）：-108dB
🔹 模擬信號源指標
正弦信號頻率范圍：0.1Hz - 80.1kHz
頻率精度：3ppm
IMD測試信號類型：SMPTE,MOD,DFD
最大輸出幅度(平衡式)：21.21 Vrms
幅度精確度：±0.03dB
平坦度(20 Hz–20 kHz)：±0.008dB
最大數字輸出采樣率：216 kHz
Dolby/dts 信號源：Yes (預編碼文件)
🔹 模擬分析儀指標
最大輸入電壓(平衡)：300Vrms
最大帶寬：90kHz
幅度精確度(1 kHz)：±0.03dB
幅度平坦度(20 Hz–20 kHz)：±0.008dB
殘留輸入噪音(20 kHz BW)：<1.3uV
獨立諧波分析：d2–d10
最大FFT轉換長度：1248K點
DC 電壓測試：Yes
03
可選接口模塊

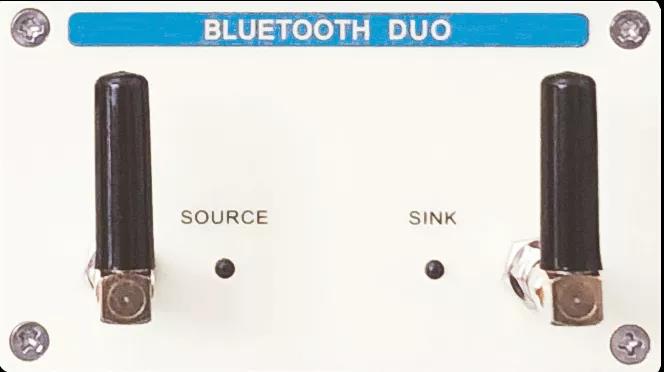

1. 藍牙雙天線模塊
• 具有單獨的源和接收器
• 更高的發射功率與屏蔽性能
• 支持SBC,aptX,aptX-LL,aptX-HD,AAC,LHDC(HWA）
2. DSIO數字接口模塊
• 支持I2S/DSP等格式
• 采樣率范圍：4KHz-216KHz
• 脈沖電壓：1.8V/2.5V/3.3V
• 主時鐘速率：4KHz-56MHz
• 數據長度8-32位，字長8-128位

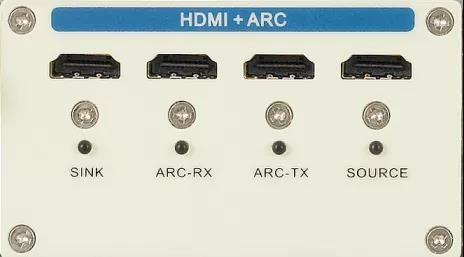

3. HDMI接口模塊
• 執行HDMI1.4標準
• 支持2或8通道數據
• 最高支持192K采樣率
• 支持PCM/Dolby Digital/DTS等

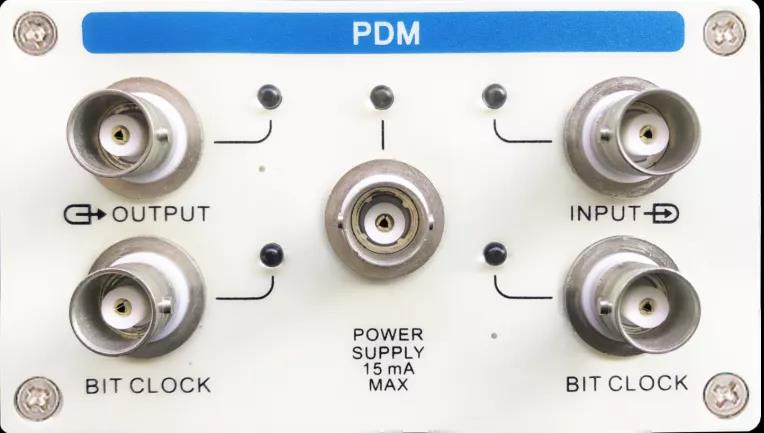

4. PDM接口模塊
• 采樣率范圍：4kHz -216kHz
• 位時鐘范圍：128k-24.576MHz
• 接口邏輯電平：0.8-3.3V
• 直流輸出0–3.6V，最大15mA
04
測試軟件

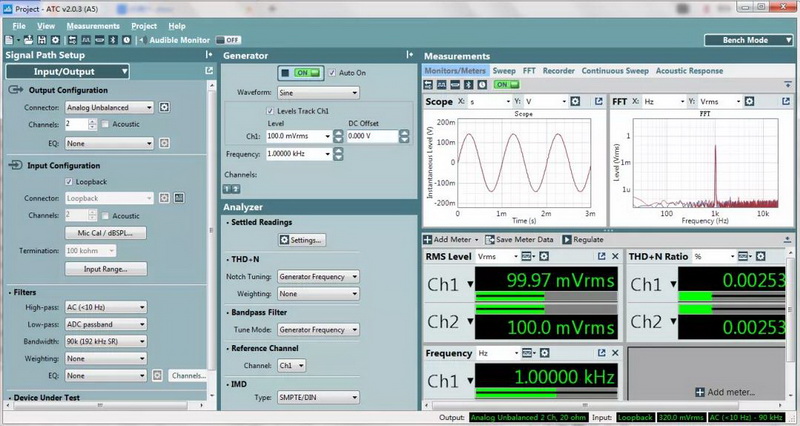

A5控制軟件ATC 2.0，除了軟件固有的測試功能外還提供一系列測試插件，如AGC、STI等。此外，軟件顯示界面也有兩種方式可供選擇，分別為序列模式與工作臺模式。
(1) 序列模式
可實現快速，無代碼的自動化測試，允許用戶對測試項進行選擇排序，可自定義設置測試參數與結果上下限，自動判斷結果PASS/FAIL并生成多種格式的測試報告，該模式在生產或制造測試應用中非常有效。
(2) 工作臺模式
為用戶提供可配置的信號發生器、分析儀、多種儀表、全面的掃頻測試、時間記錄器以及連續掃描與聲學響應測試，各個部分以獨立窗口顯示，為實時觀察待測品狀態提供了更大的靈活性。
