上月跟隨深圳市瑟爾科技一起領略了一個專業，嚴謹，有態度的公司如何有效的改造一個影視廳的空間案例。今天繼續走進瑟爾科技的世界，看看一個海邊的一個項目，開放式影院的設計。
家庭影院杜比全景聲7.2.2（總預算20萬人民幣）
項目地址：廣東惠州白鷺湖別墅
白鷺湖，位于珠三角東部城市惠州市區東北部，轄屬惠城區汝湖鎮，原名角洞水庫，系在天然湖的基礎上興修水利后形成的庫區。白鷺湖是惠州面積最大，生態環境保存最好的湖域。白鷺湖每年都有大量候鳥前來越冬覓食，煙波渺渺中常有成群白鷺飛翔，“白鷺湖”一名因此而來。

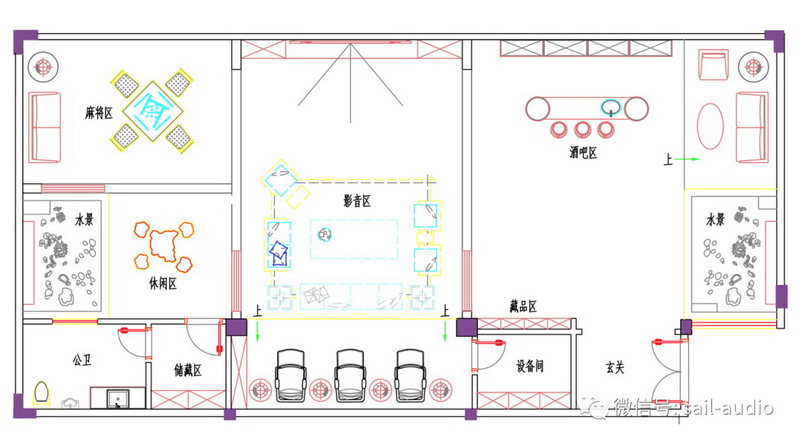

影院空間平面圖，空間面積為58.9平方米，并且左右為開放式的空間
本影音方案設計，聲學設計依據美國PMI ,參考美國THX。視頻設計依據美國ISF。以及參考部分電影院設計，整體方案以杜比全景聲搭配為基礎
空間原始平面設計圖
外觀設計：
前墻：設計一個整體面，整體以木框架為基礎，突出墻面65.0cm。這樣可以滿足大畫面觀影的要求。視頻幕布的觀影尺寸將做到200英寸的大畫面。影院音箱，KTV音箱可以隱藏其中，這樣可以讓空間變得凈清爽。得到整體面的感官效果。
側墻后墻：基于空間是開放式空間，左右兩側難以做相應的聲學是外觀設計。中間環繞音箱剛好嵌入在沙發兩側的承重柱旁邊，后面環繞嵌入天花，以便節省安裝空間。
空間設計是按照兩排的沙發觀影區域來設計。在58.9平方米的空間，設計2排沙發的優勢：
1. 二排沙發均設計影院功能沙發，基于每部電影平均時常在90分鐘，為了舒適的觀看整部電影，建議采用可以電動伸展的電動沙發。再整個看電影的時候舒適度高很多。（兩排沙發，為了避免第一排沙發遮擋第二排沙發，電影院標準是第二排將抬高30.0cm，在此空間后排比較低的前提下，第一排與第二排設計15公分的臺階即可。）
2. 兩排沙發都處于電影院最佳的的觀影位置。設計達到最佳觀影視距的要求。
聲學設計(依據美國PMI):
由于空間基本是敞開式設計。所以此影音室設計暫無隔音，擴散，減震聲學設計。影視效果后期采用聲學調試技術將影音效果達到震 撼的視聽體驗。
前期設計圖紙規劃：

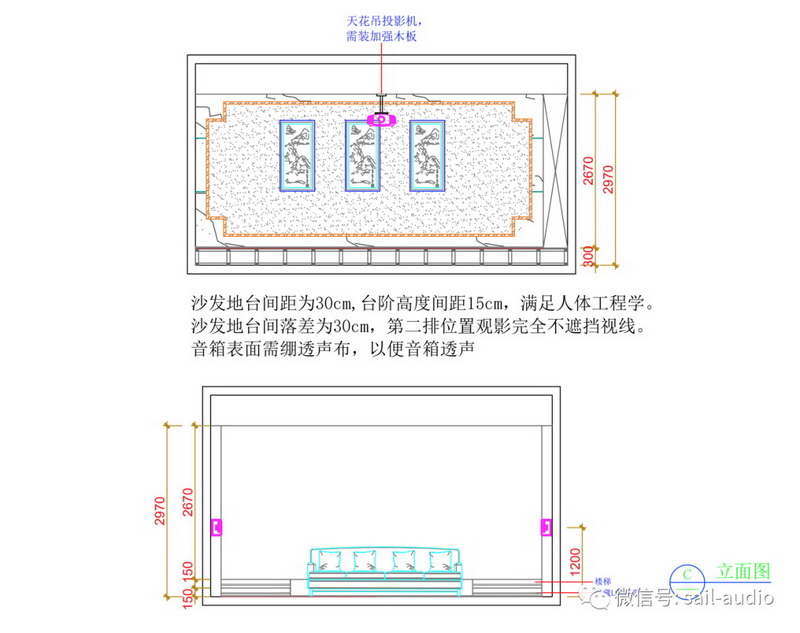

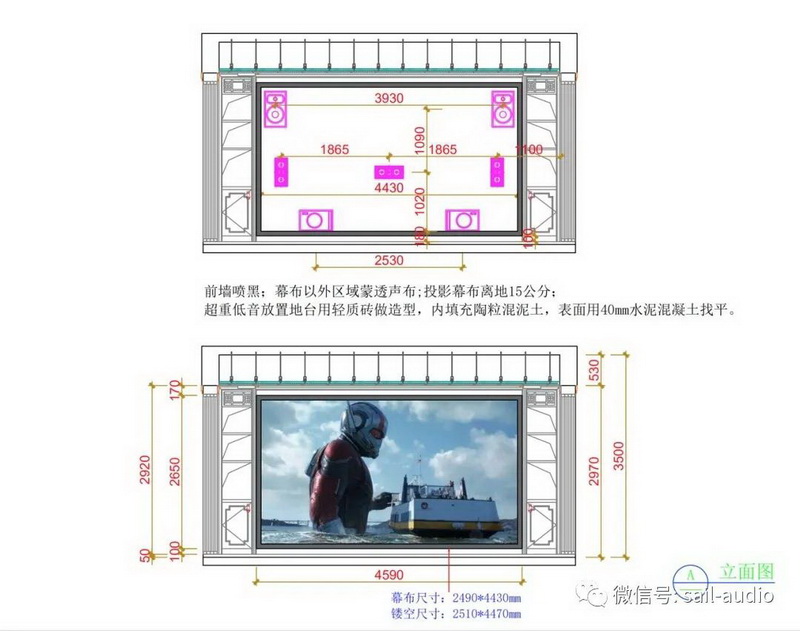

前墻設計圖：

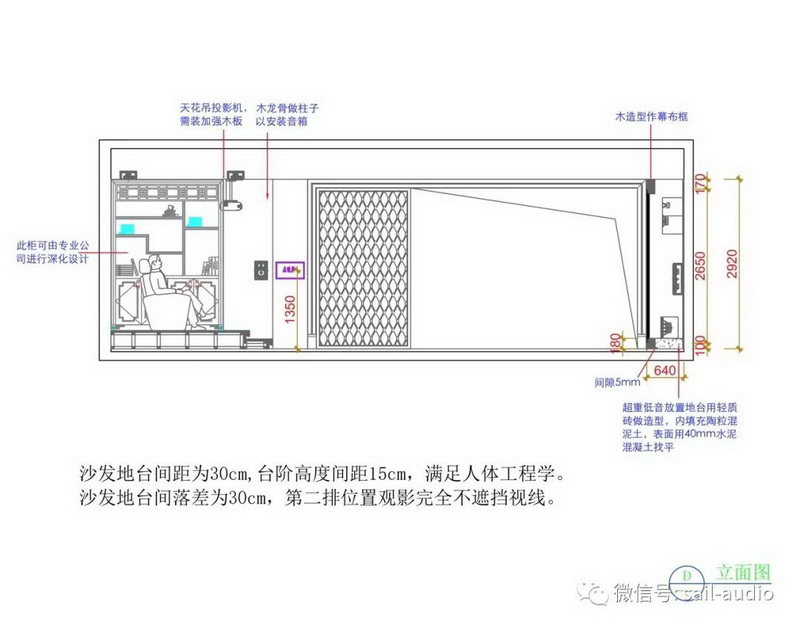

后墻設計圖：
配置說明（依據杜比家庭影院說明）：
基于目前電影市場100%的進口電影是杜比全景聲錄制，80%國產片是杜比全景聲錄制。同時杜比全景聲基于杜比定向邏輯將聲音重新還原，在其電影音效的感受上達到一個全新的體驗層面，所以，配置方案將采用杜比全景聲布局。
家用全景聲解決方案有5.1.2，7.1.2……的解決方案。基于空間有2排沙發設計，并且打造頂級的影院效果。影音室采用7.1.2的頂級全景聲配置。（如果1排沙或者小空間可以使用5.1.2的全景聲配置。）目前7.1.2這個配置在此空間完全滿足專業級影院級的頂級效果，是最佳的配置方案。可以講是帝王級的影院。
影解碼后80%的能量由低音炮重放。并且電影除了打擊，爆破聲外，氛圍感也完全是靠低音炮來完成。所以挑選一款大功率12英寸低音炮作為首選。能更加充分的展現電影的低頻量感。同時基于空間面積相對較大，所以為了保證最佳的效果，配置中使用到2只低音炮。以便獲得更好的低頻體驗感受。
材搭配：
投影機：日本 SONY VPL-HW69
幕 布：美國 ORIGINscreen OFM-200H
播放器：中國 OPPO UDP-203
主音箱/中置：英國uandksound E620-IW 3只
環 繞/頂 置：英國uandksound E610-IW 4只
頂 置：英國uandksound E610 –IW 2只
低音炮：英國uandksound E1200i 2只
功 放：日本日本YAMAHA RX-A2070 1臺

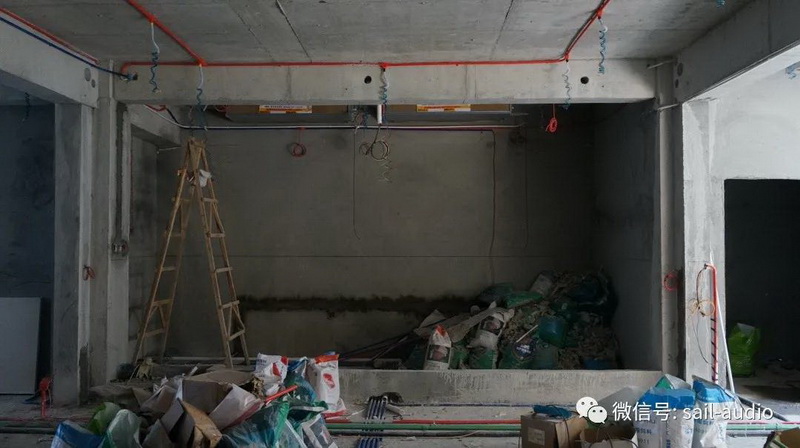

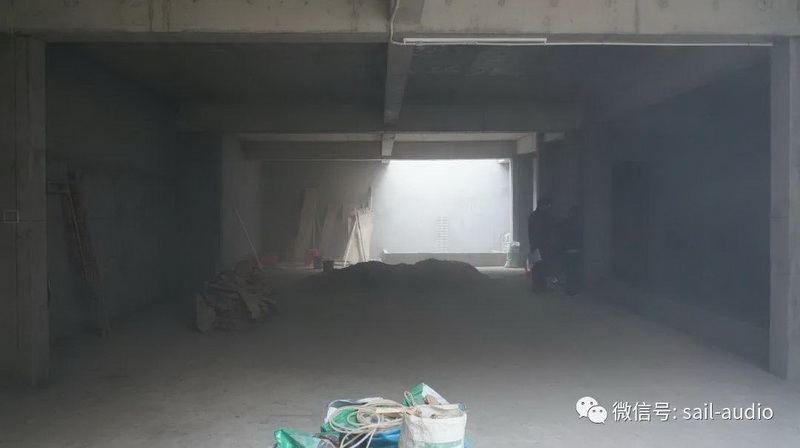

項目施工前：

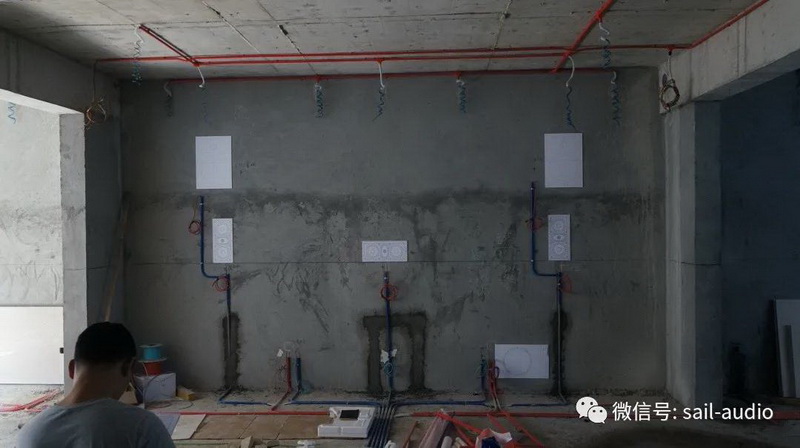

項目施工中：

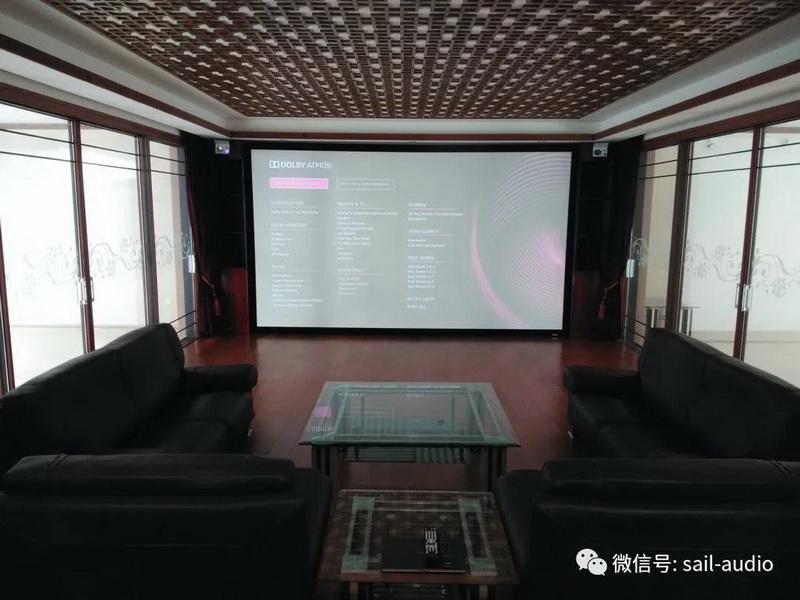

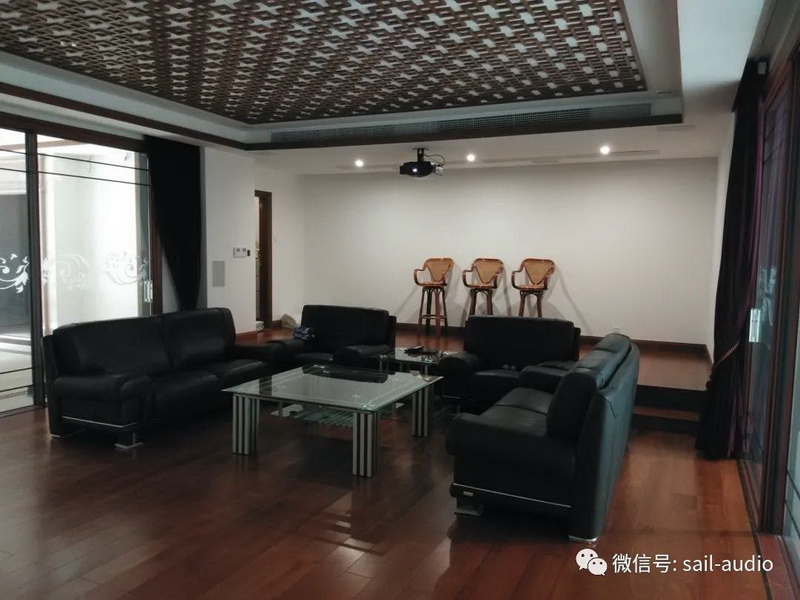

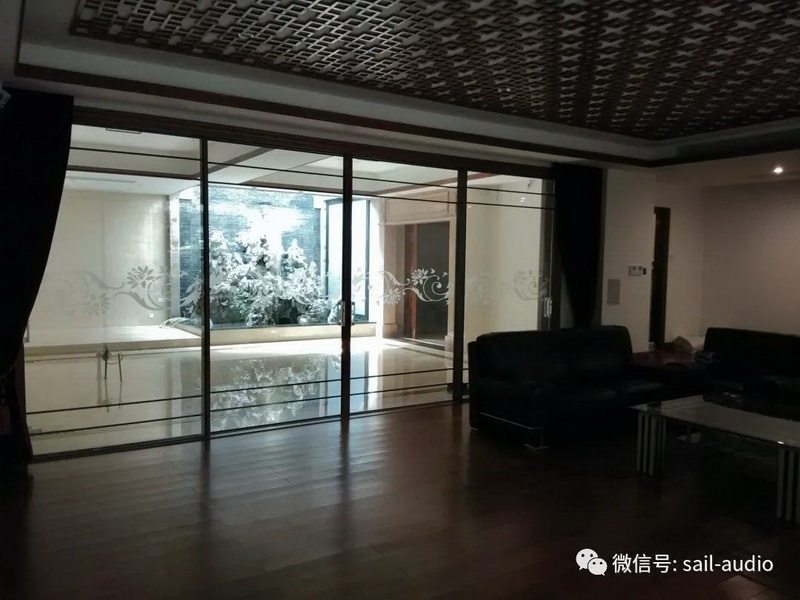

項目施工后：

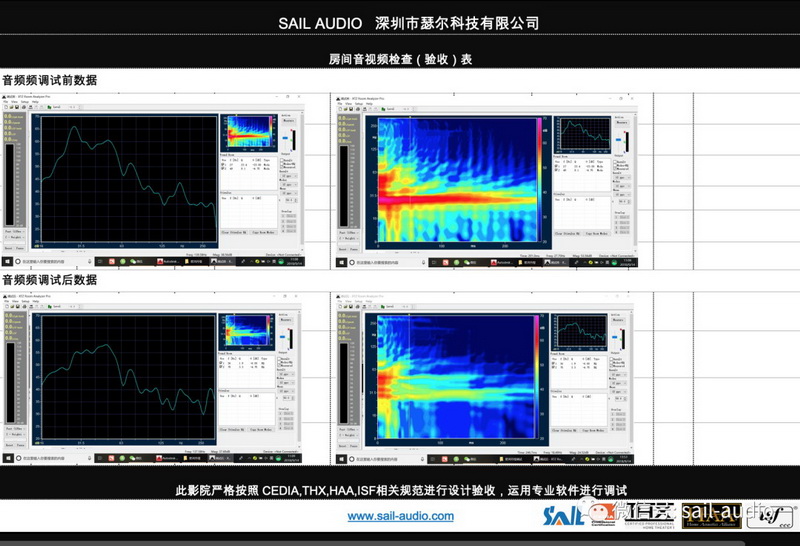

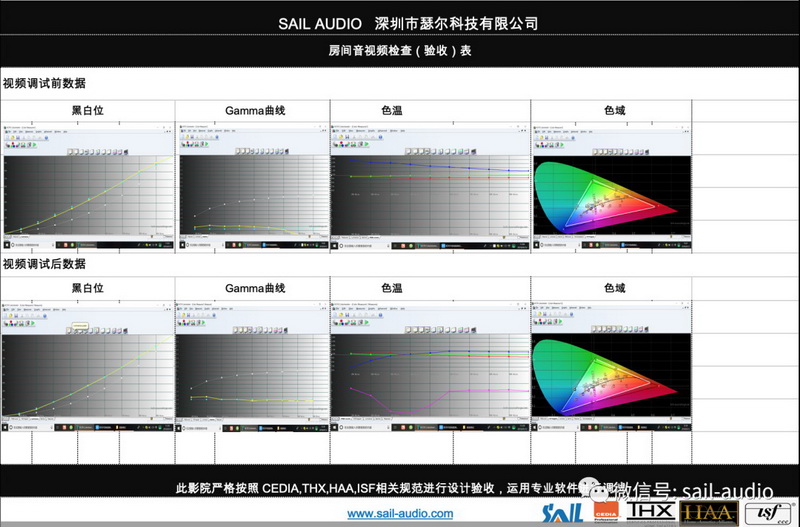

影院視頻和音頻的調試：
整個影院的配置，完全的1:1還原了頂級杜比私人影院。讓整個體驗充分的獲得頂級視聽享受。
KTV設計：
整個KTV增加了配置為2.1的配置。
前墻前方配置2只12英寸的KTV音箱，以達到遠射程，大音壓的效果，讓整個區域在任何位置能夠充分的聽到演唱的優美歌聲，同時配置1只15寸低音炮作低頻重放。
|
