一、項目基本情況
項 目：福州.南通李總自建別墅7.2.4杜比全景聲影院系統
設計單位 : 福州五星智能科技有限公司
用戶需求基本描述：業主從事路橋建設，走過全國各地，偏愛中式風格，倡導中式田園生活方式，出于對生活及電影的熱愛，希望營造一間安逸溫馨的私人影院，與家人，親友一起感受電影帶來的視聽享受。要求整體空間以中式整木風格，要求影音系統既要保證效果，又要先進性，同時造價不能太貴。
此方案資金投入（影音設備與聲學裝修）：影音室裝修加設備預算：40萬左右。其中全套影音及中控系統設備預算：28萬元左右。
二.項目空間
影音間位置：頂樓
視聽環境尺寸：長700 X 寬550 X 高285 cm，以上為聲學裝修后的凈尺寸
視聽環境面積：38.5 ㎡適用環境：獨立影音室
使用功能：7.2.4杜比（Dolby Atmos）全景聲影院系統
三、客戶需求
1.在功能需求方面，客戶希望影音室能滿足音樂、電影欣賞等娛樂功能，能同時滿足6~8人的娛樂需求，座椅是定制視聽功能沙發，需要進行墻體隔聲處理，需要智能中控系統。
2.在設計風格方面，客戶希望中式整木的設計風格，主色調是暖色，頂面裝飾噴繪星空吊頂，地面滿鋪地毯。
四、設計目標
清晰的對白、準確的聲音定位空間感十足的環繞聲場、平滑的聲像移動、均衡的音色、寬闊的動態范圍讓每個座位都有好的聆聽效果。

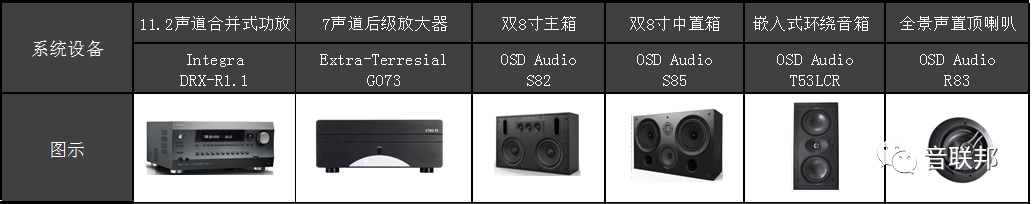

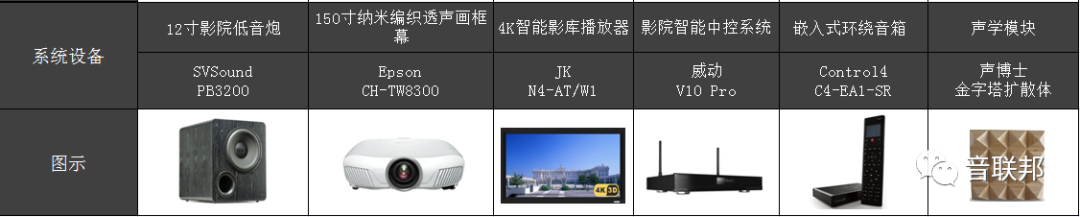

五、器材列表
六、系統搭配詳解

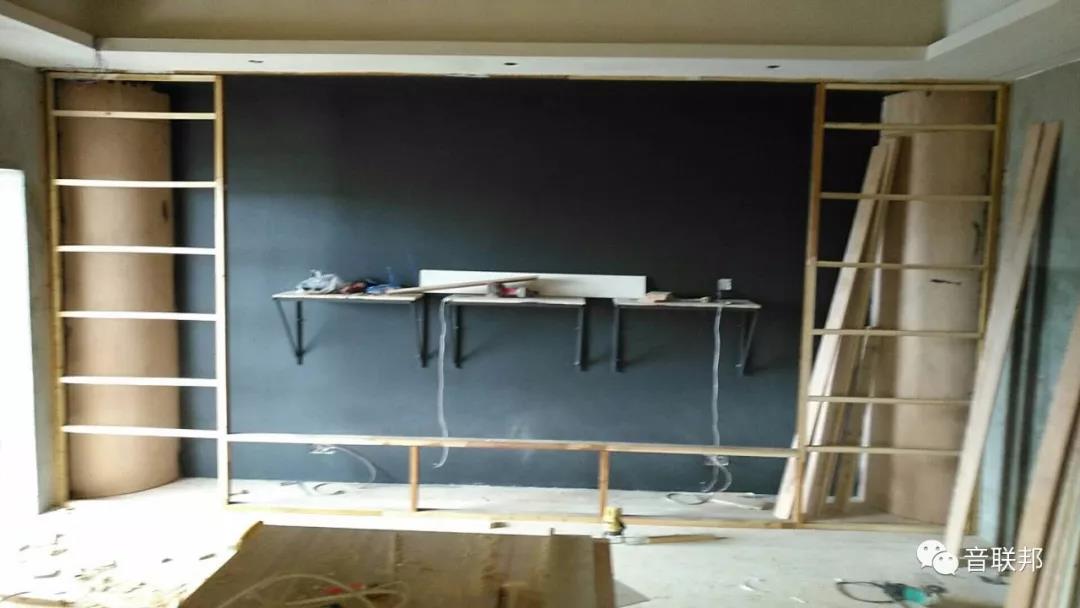

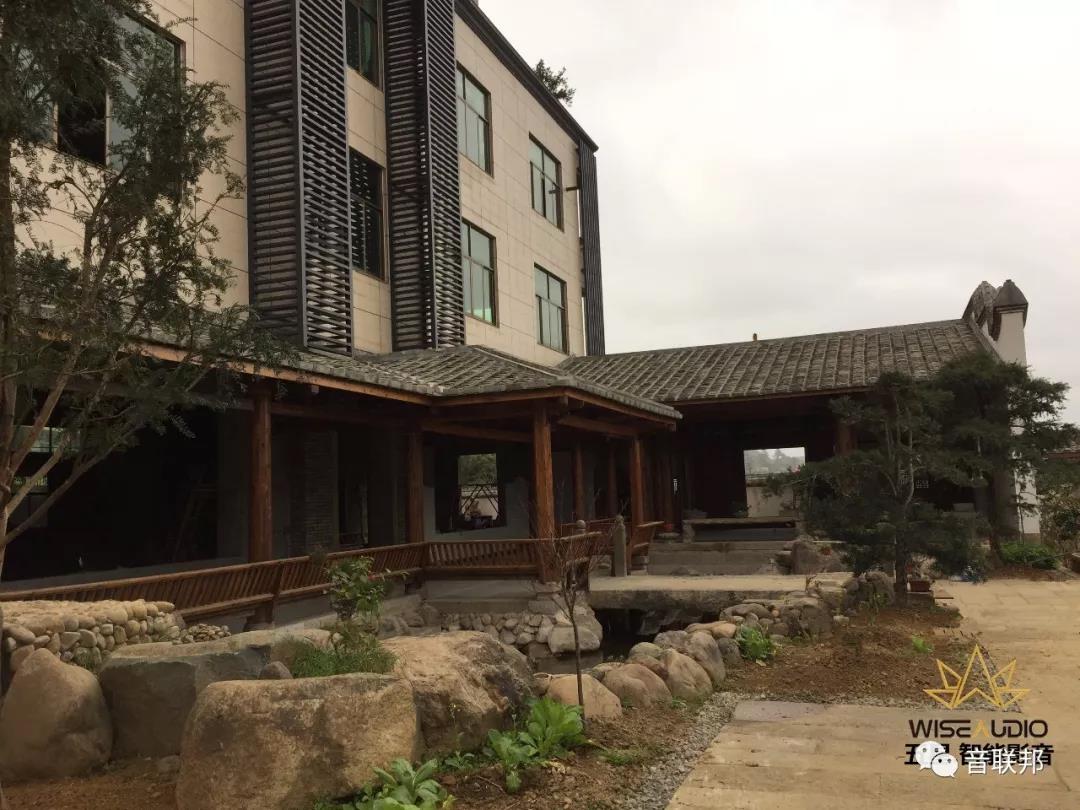

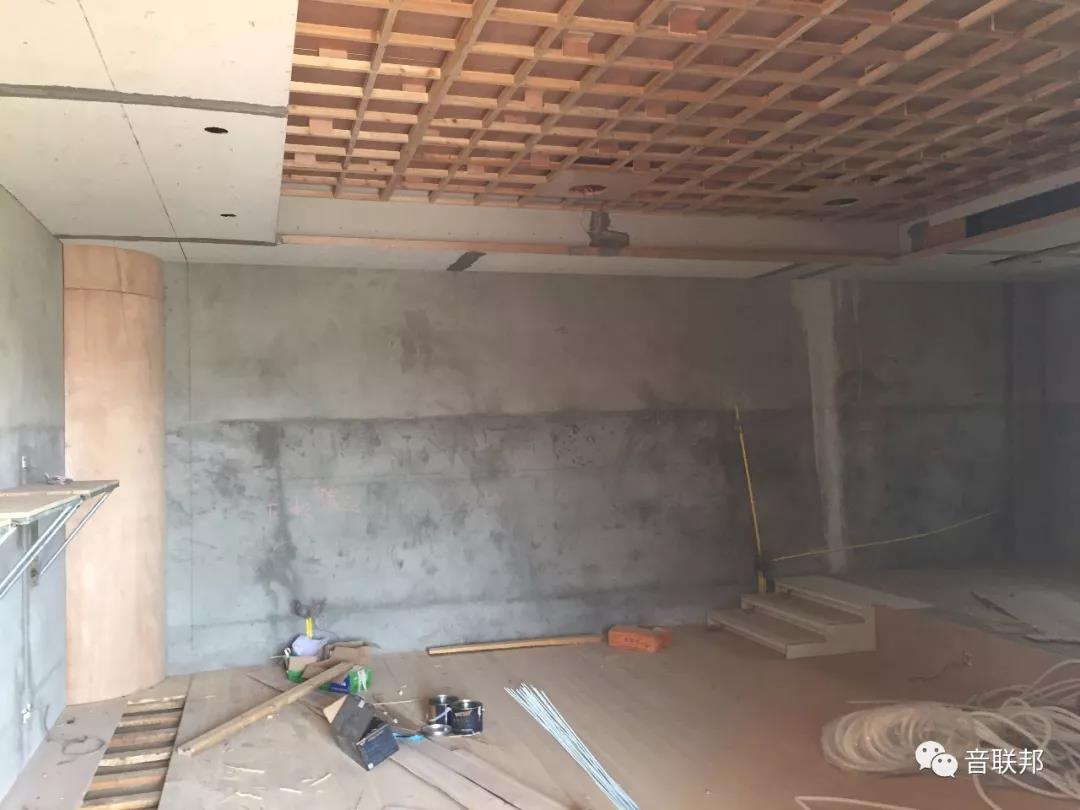

前期工地現場

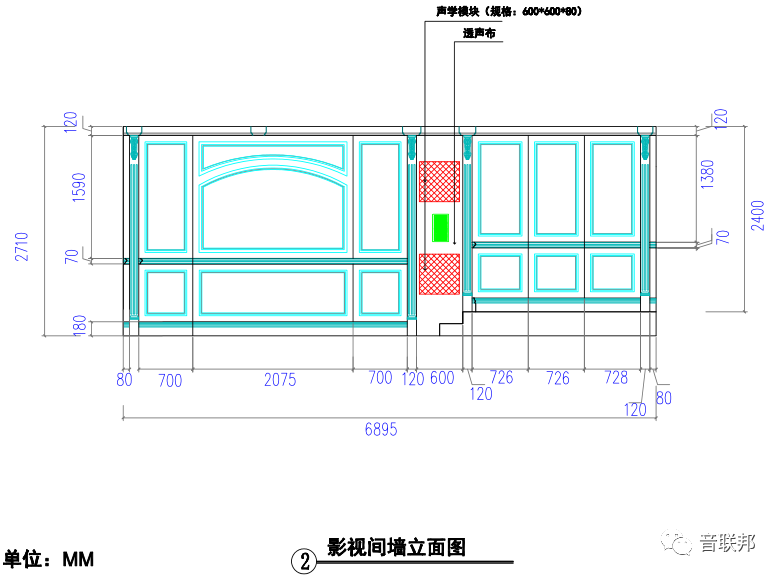

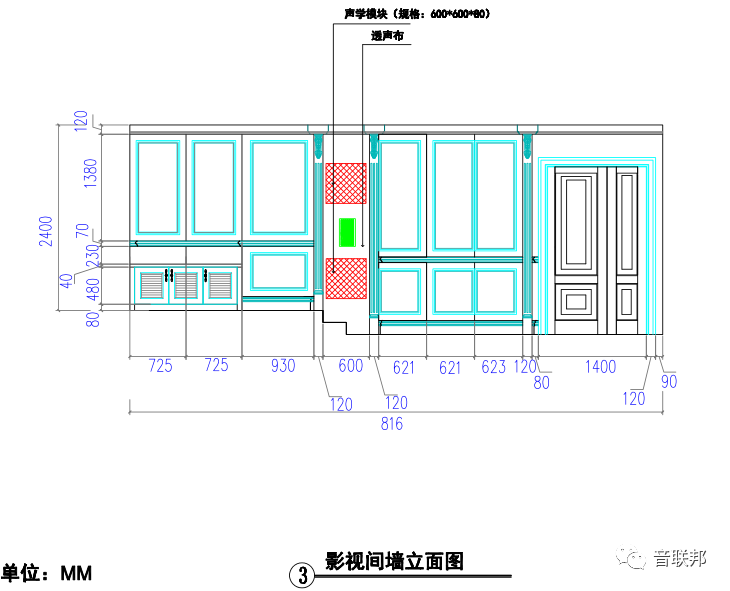

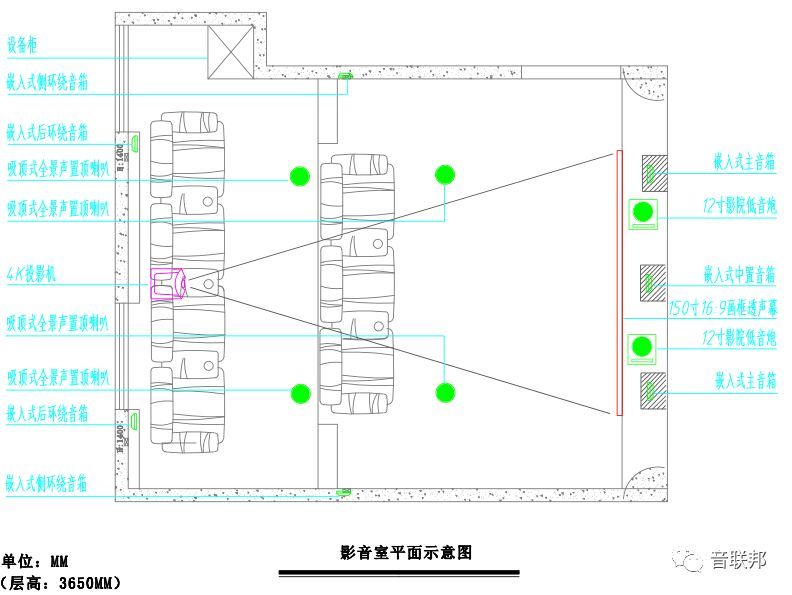

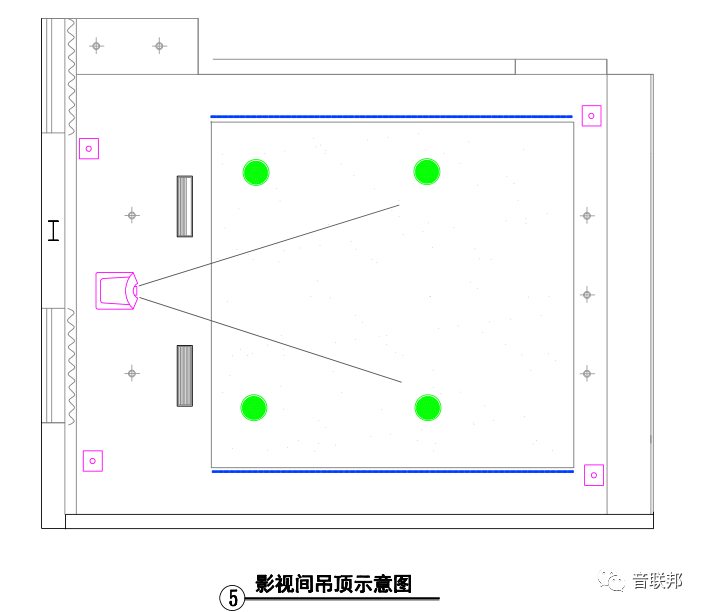

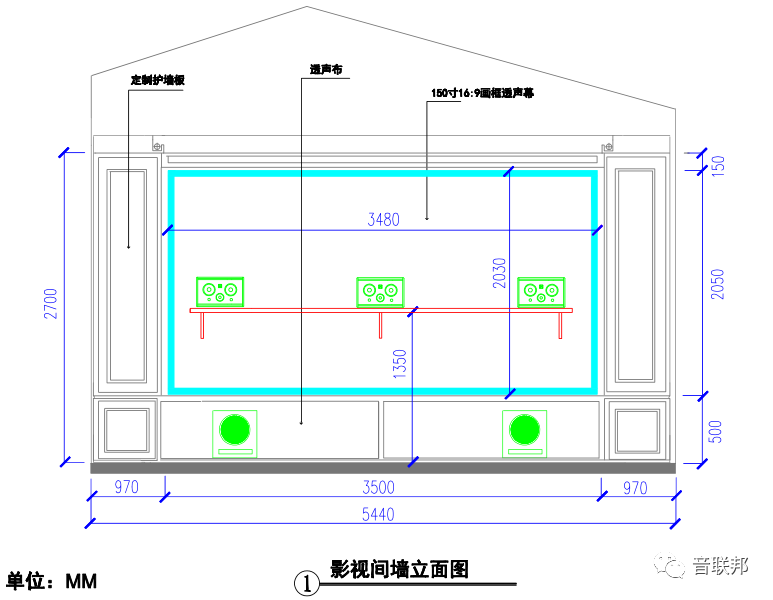

7.2.4全景聲影院設計圖紙

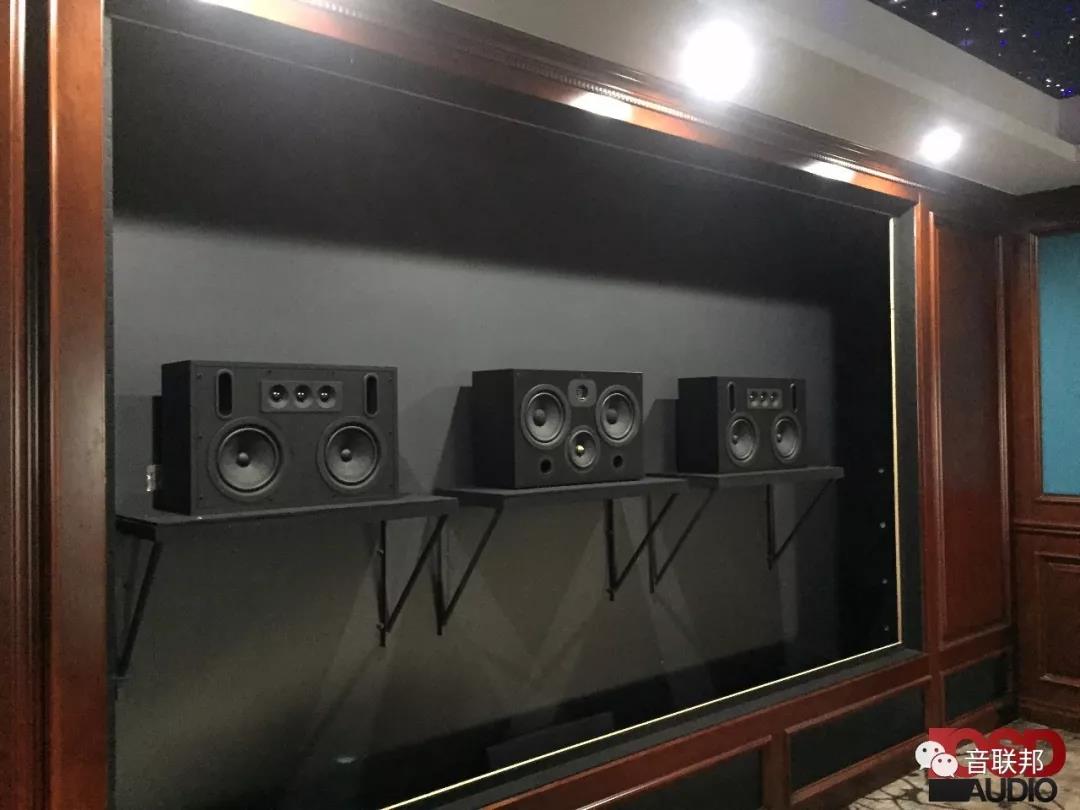

產品是一個影音室的基礎。擔綱本次影院前置主，中置箱重任的，是來自于美國定制安裝專家級品牌OSD Audio旗下最新針對高端定制安裝市場推出的S系列嵌墻式音箱，其中主箱采用2只S82嵌墻式音箱，這款二分頻影院音箱低音采用雙8英寸長木纖維混合生物甲殼素纖維低音單元，高音采用3只1英寸復合涂層紡織球頂高音單元，中置音箱則采用S系列中最高端的S85音箱，S85擁有雙8寸皺皮盆大沖程低頻單元，3寸子彈頭（相位錐）發燒中音，以及能承受更大能量的氣動式高音單元，完全可以媲美各種HiFi高端音箱。人聲還原厚實飽滿，線條細膩，聲音明亮通透而不失醇厚，莫說用于影院，用作立體聲音樂欣賞也是一款發燒之作。

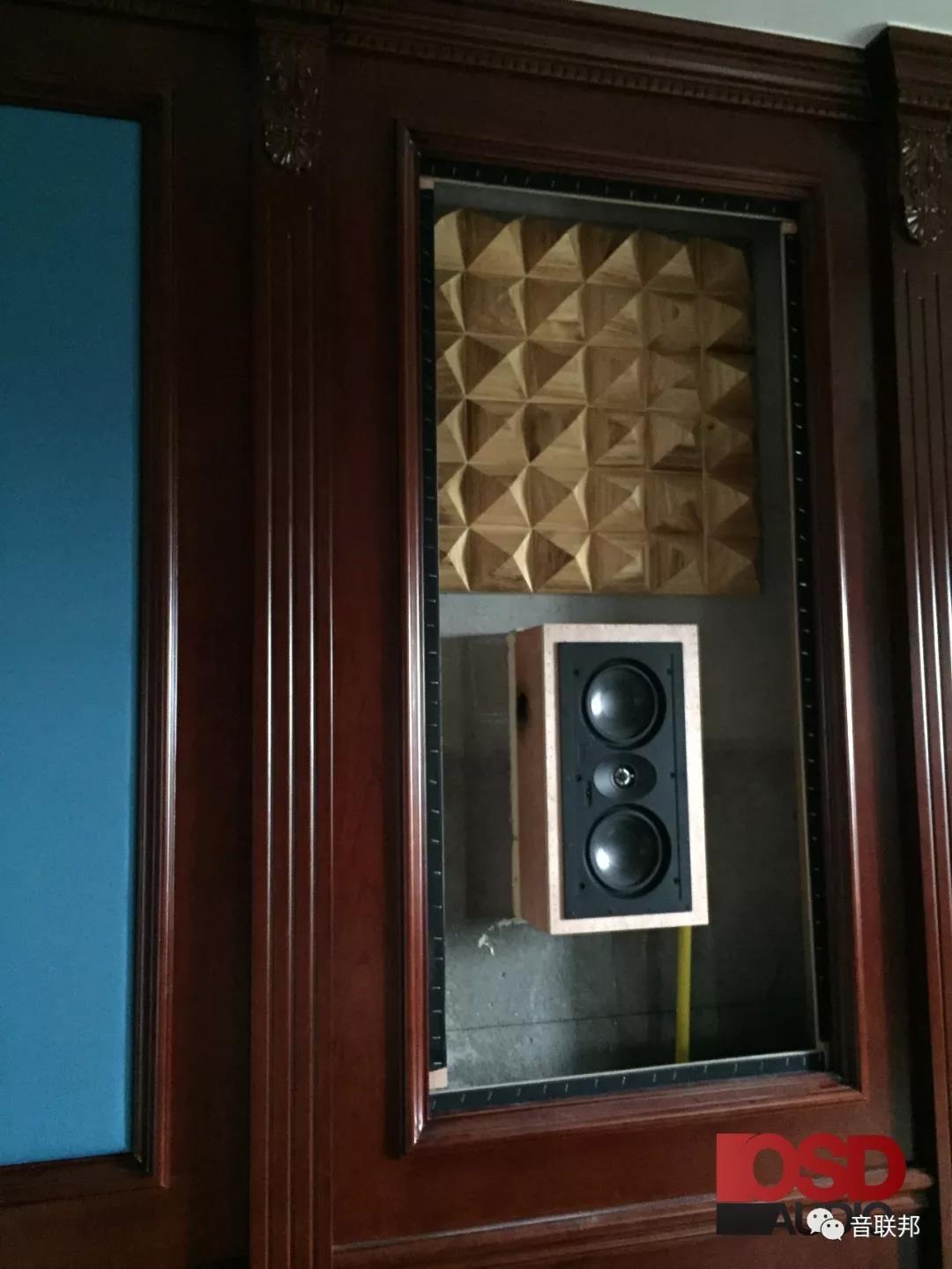

考慮空間占用因素，4只環繞音箱采用OSD T53LCR系列點聲源，啞鈴式喇叭，低音采用雙5.25寸碳纖維振盆，高音則采用1寸軸轉陶瓷高音，配合聲博士三維擴散體，能夠提供出色的動態和分辨率，使得整個房間的聲音層次結構分明。4只置頂全景聲喇叭則采用OSD大口徑R83同軸喇叭， 8寸碳纖維振盆低音，配合1寸軸轉陶瓷高音，R83作為全景聲音箱能夠再現整個音域，并且足夠靈敏（91dB），可以被大多數放大器輕松驅動，在整個空間中提供均勻的全景聲音頻性能。
低音炮是家庭影院的靈魂，該套影院采用兩只美國炮王SVSound PB3200做為低音炮解決方案，前向輻射—12寸喇叭單體，后置放大器嵌入式的橡膠懸浮圈配合高硬度并加強的MDF箱體，輸出600W連續大功率，實現強勁的低頻還原。SVSound PB3200超重低音炮不僅低音精悍而猛烈，更可以通過DSP調整，讓低音達到優化的效果，操作簡單便利，輕松玩轉超低音。
在影像方面EPSON TW8300（支持4K,HDR技術）專業級家用投影機搭配上美國JK 150寸納米編織透聲畫框幕，不論是大場景色彩的真實感還是近景特寫的細節，無一不給人震撼視覺體驗。EPSON TW8300，自帶4K增強技術*1、畫質增強、插幀技術，支持HDR、可達到數字電影標準的DCI色域（數字影院模式），愛普生的4K增強技術*1將像素點沿對角方向位移0.5個像素。分辨率翻倍達到3840x2160，清晰度超越了全高清的圖像質量。同時，結合畫質增強技術可以讓您看到電影攝制者想要展現的細微之處，您能夠充分欣賞到影片的細節。高達2500流明的亮度及1,000,000:1高對比度，可以呈現出更清晰、銳利的畫面，同時在亮場暗場之間，可以顯示出更加豐富的色彩層次，自動光圈可以根據使用場景的明暗優化亮度和對比度。搭配美國JK 150寸納米編織透聲畫框幕，該款幕布采用美國原產原裝進口新一代納米高清ND編織透聲幕，進口透聲幕由玻璃纖維進行聲學穿透編織而成，每平方英尺超過76000的微小開口，既保證高品質音效的輸出，又還原發燒電影追求極度精致，超凡解像力，終極還原真實的影像。
在產品的基礎之上我們更多的便是聲學環境的構建以及調音的處理。對于一個合格的影音室來說隔音是基本，如果隔音沒有做好不僅擾民同時外界的噪音也會影響我們的影音體驗。因此我們通過墻體的改造及頂部減震隔音處理從而來達到聲音隔絕的效果。一般來說影院的最佳混響時間為0.2至0.4秒，混響指數小，聲音清晰。
在該影音室中，左右兩側墻面前部分使用吸音棉，吸收部分中高頻。而四個環繞音箱周圍均是擴散體，通過它的立體表面對音波進行不同角度的傳導，消除音波在擴散過程中的盲區，起到了改善音質、平衡音響、削薄重音、削弱高音，以及對低音進行補償。同時為了抑制駐波，我們在前置音箱兩側設計低頻陷阱，墻面地面做軟處理，把反射聲波變成漫反射，從而來提升包圍感。
對于私人空間的影音室來講，智能控制能夠帶來更便捷的體驗，影音室 采用Control4智能中控系統，實現一鍵自動啟動/關閉所有設備，觀影、休閑之間也可任意切換。閑暇之余，約上家人好友，一起沉浸在這充滿魅力的影音世界之中。

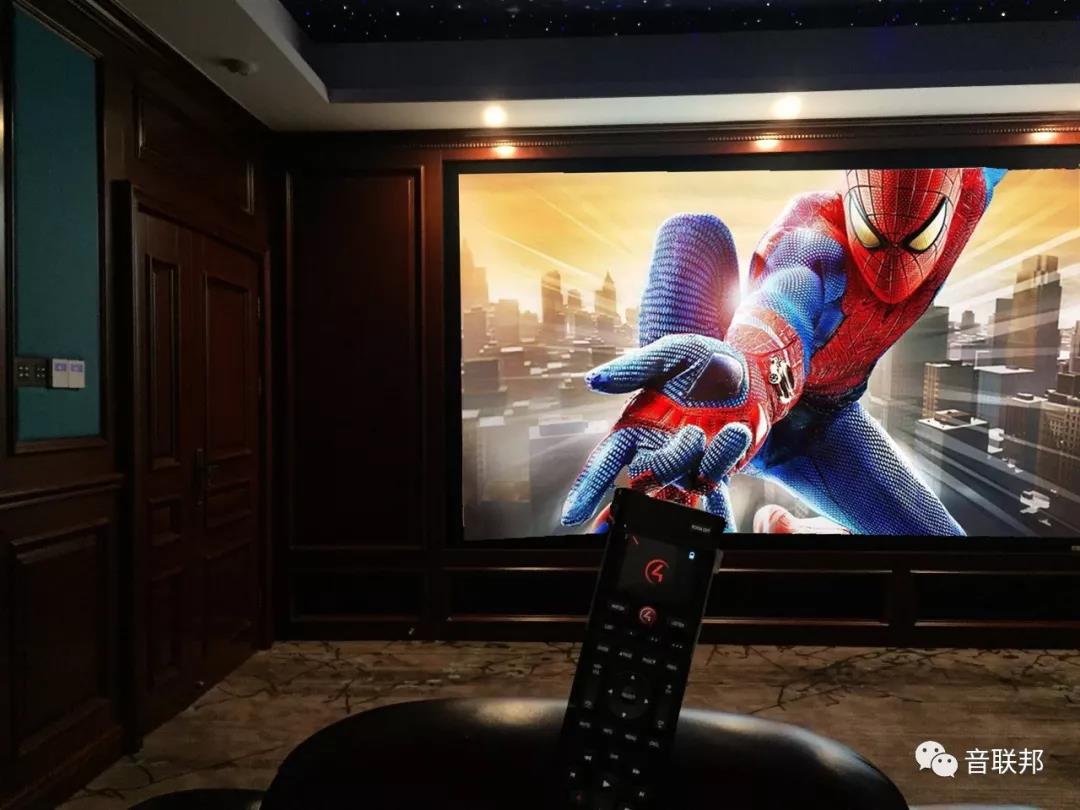

七、后期整體效果與說明

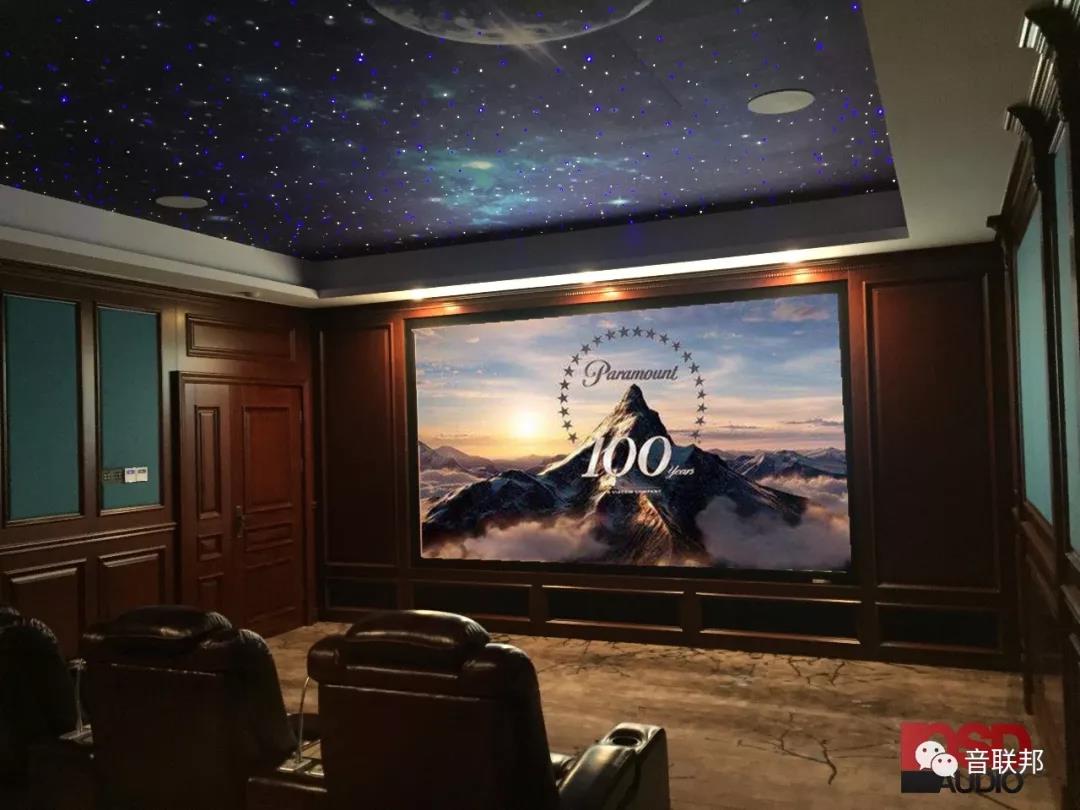

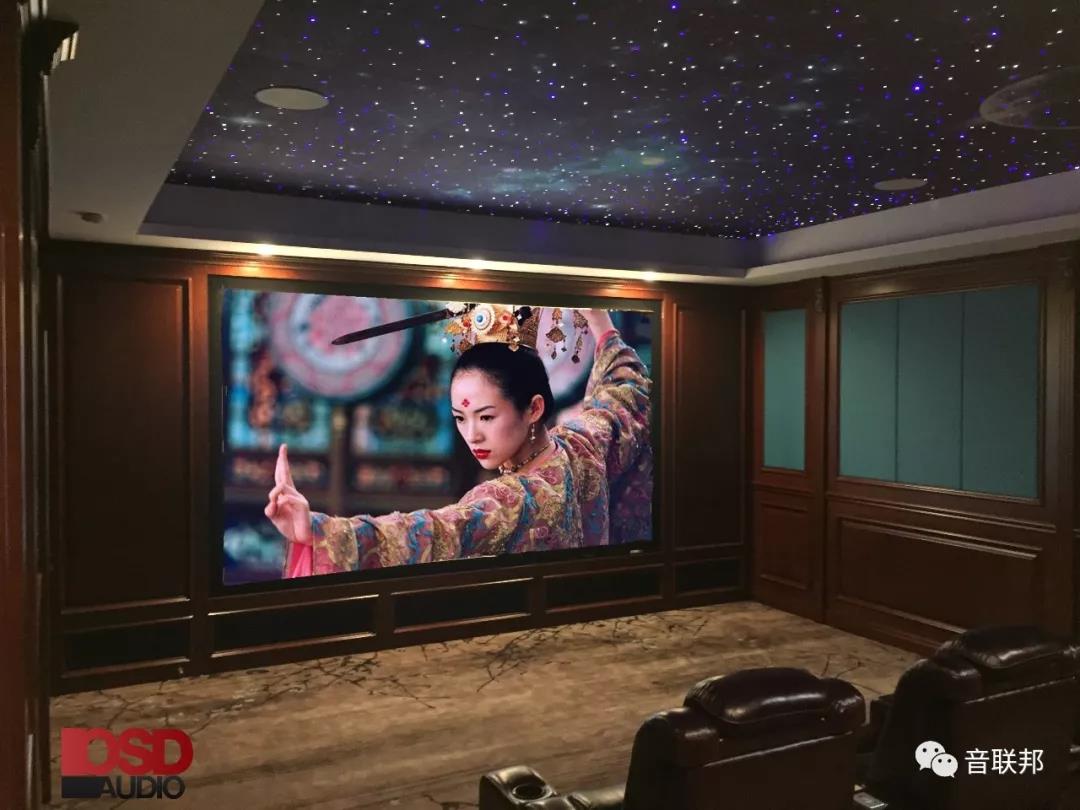

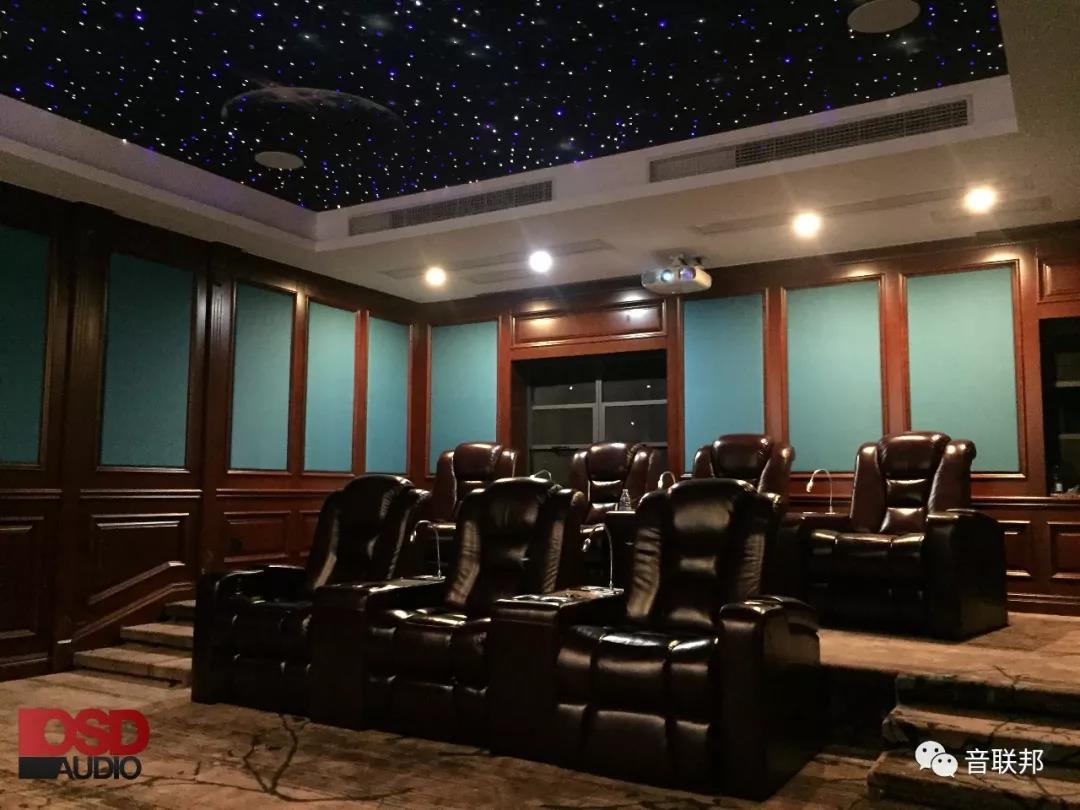

當這間中式整木風格的影音室整體構建完成，典雅的紅木，古典水墨畫地毯，在夢幻星空吊頂?shù)挠骋r下，透露著古典的國風氣息；業主李先生及家人環坐在專門定制的多功能視聽沙發上，一鍵享受美國OSD Audio專業級定制音響及EPSON 4K投影帶來的無窮影音魅力，對整間影音室的構建相當滿意！
|
