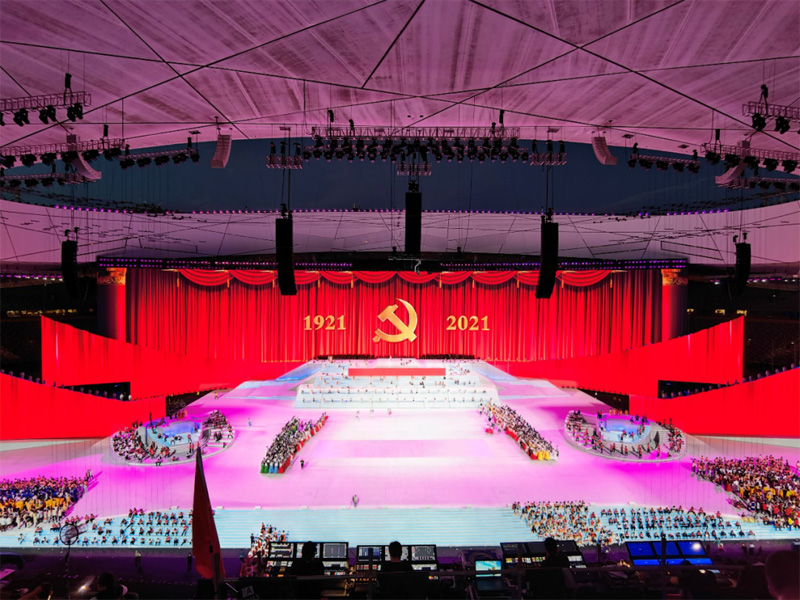

慶祝中國共產黨成立100周年文藝演出《偉大征程》，于2021年“七一”前夕在國家體育場舉辦，文藝演出以大型情景史詩呈現，運用多種藝術手段，生動展現中國共產黨百年來帶領中國人民進行革命、建設、改革的壯美畫卷。
Shure中國專業音頻團隊，全程參與了這場史詩級晚會的現場，從前期無線系統設計，到后期提供現場技術支持。
疫情防控時期，晚會現場高度重視話筒的使用與管理，
保障演職人員健康和安全是重中之重！

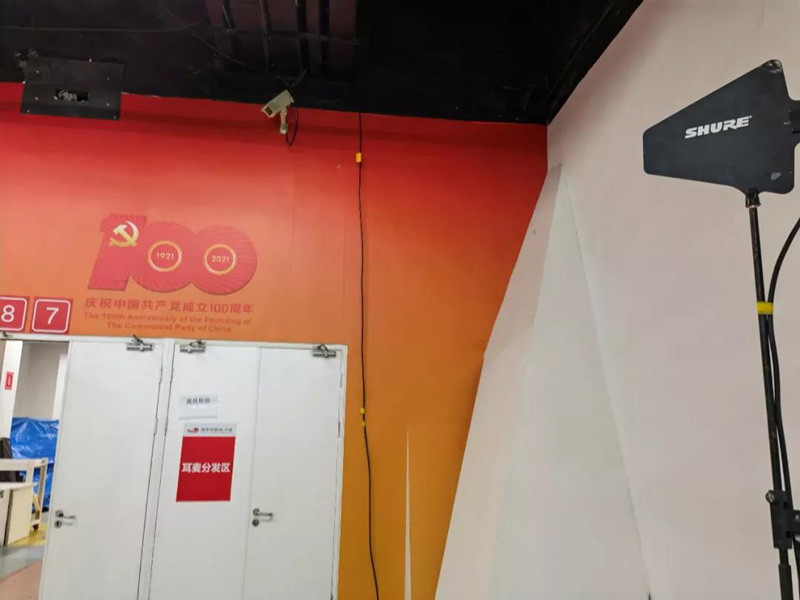

位于1層的話筒分發區
演出現場做到實名制方式領取使用無線話筒，做到每位演員都使用自己專屬的無線話筒。因語言類節目較多，所有演員都佩戴了兩套腰包發射機，一套使用頭戴話筒，另一套使用領夾話筒作為備份。
晚會史無前例的應用了200通道無線話筒設備，
多通道無線設備的安全使用也是本場晚會技術保障的要點。
無 線 系 統 設 計
為保障無線系統使用穩定，在前期考察場地時，根據舞臺設計和實際應用需求，我們?cè)诂F(xiàn)場設計了一套大型天線合并系統。
整個天線系統應用10余組天線形成全場無線接收信號覆蓋，包含主舞臺、戲劇臺、演員備場通道、舞臺上場口、話筒發放處等，總計使用了接近3公里射頻線纜。
由于舞臺跨度長，縱深大：

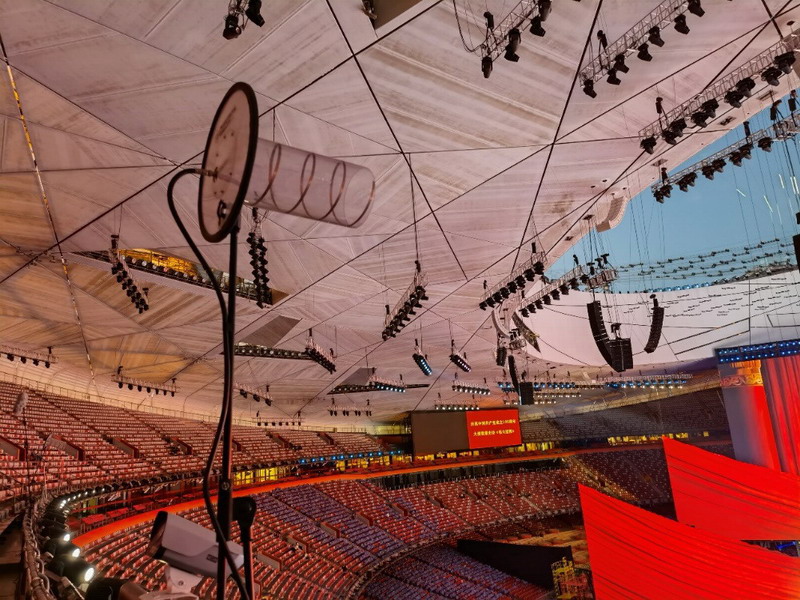

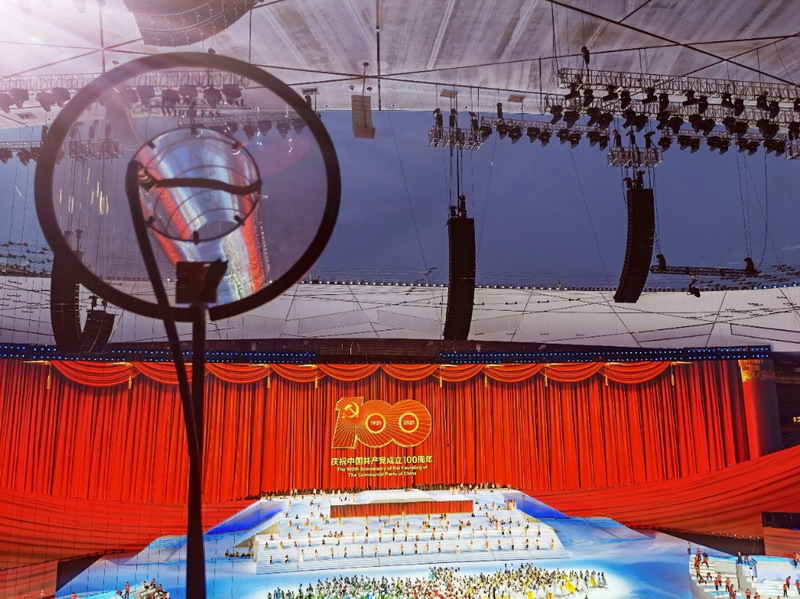

主舞臺采用Shure HA8089螺旋天線進行信號覆蓋主舞臺中區+后區無線信號
舞臺前區和其他區域則使用Shure UA874指向性天線進行補充
不僅如此，為保障射頻傳輸鏈路安全穩定：
在射頻傳輸、信號合并及信號分配均采用主備鏈路，天線系統設計方案中總共應用10余臺射頻矩陣合并器及Shure天線分配器

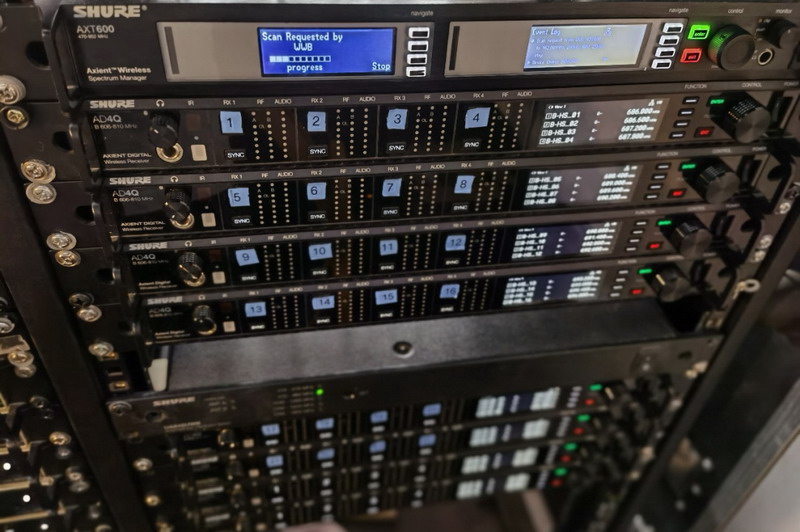

采用A/B鏈路獨立傳輸，獨立合并，獨立分配，最終接入現場真分集無線系統 - Axient Digital接收機中
無 線 系 統 頻 率 規 劃
在國家體育場（鳥巢）同時使用200通道無線話筒是個非常大的挑戰！
得力于Axient Digital數字無線系統的優勢，可在干凈頻段等間距布置頻點，在結合長達半個月的現場無線掃頻監測，最終為現場200通道無線話筒設置部署了安全頻點。
現場獨立設置了一臺Shure AXT600頻譜管理器進行7x24小時全天候頻譜監測。
在每晚彩排結束后，無線系統工程師都會根據當天頻譜環境進行頻率調整，確保第二天使用的無線話筒規避開現場潛在的突發干擾頻段。
無 線 系 統 的 管 理 與 監 控
本次演出對于無線系統最為重要的環節之一，就是如何對現場200通道的無線話筒信號進行監看與監聽。
為確保萬無一失，音響組要求所有演員在正式上臺演出前，至少進行3次話筒試音與檢查，分別在話筒發放處，演員備場區，演員進入場地內上臺前。
為此我們?cè)?層PA控臺區域設置了一套用于現場無線監控的系統，集監看與監聽功能為一體，使用Wavetool軟件分別安裝在4層PA控臺區域、1層話筒發放區域：

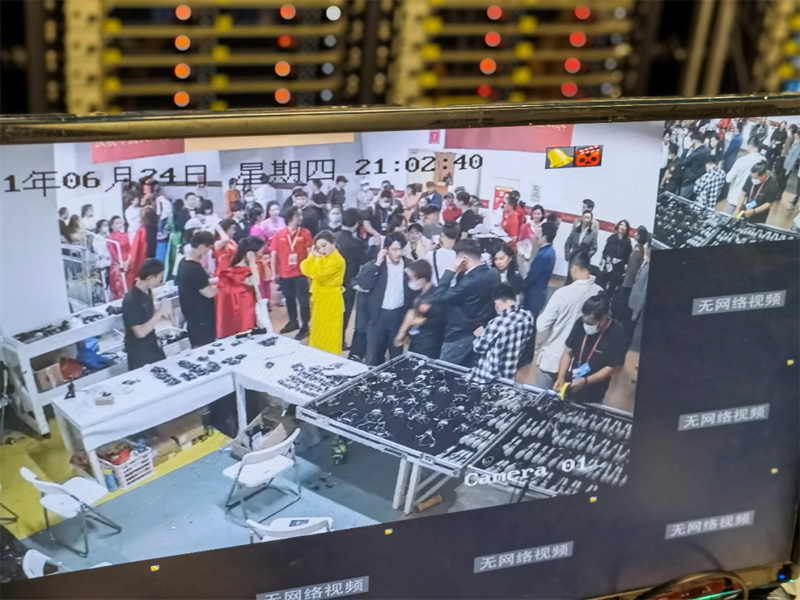

左屏 - 實時監看位于1層的話筒發放處佩戴無線話筒情況

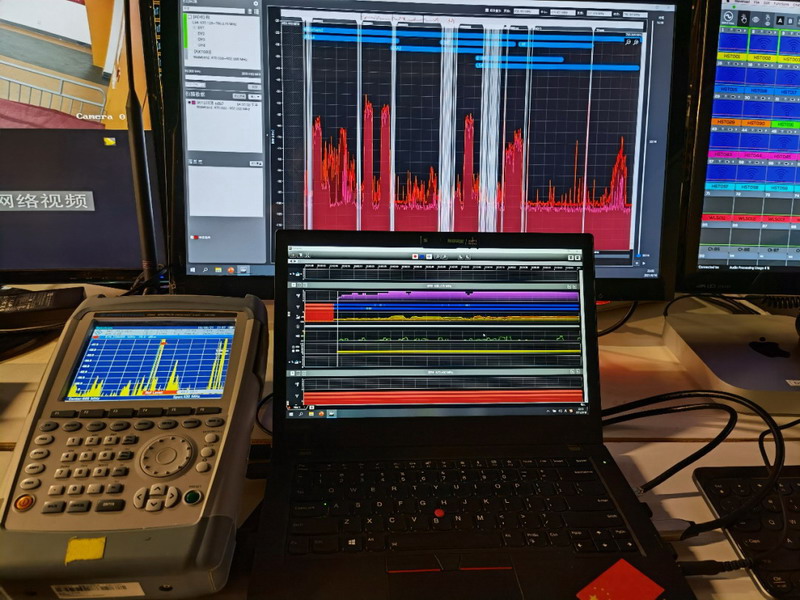

中屏 - 使用Shure AXT600 + WWB軟件實時監看現場頻譜環境

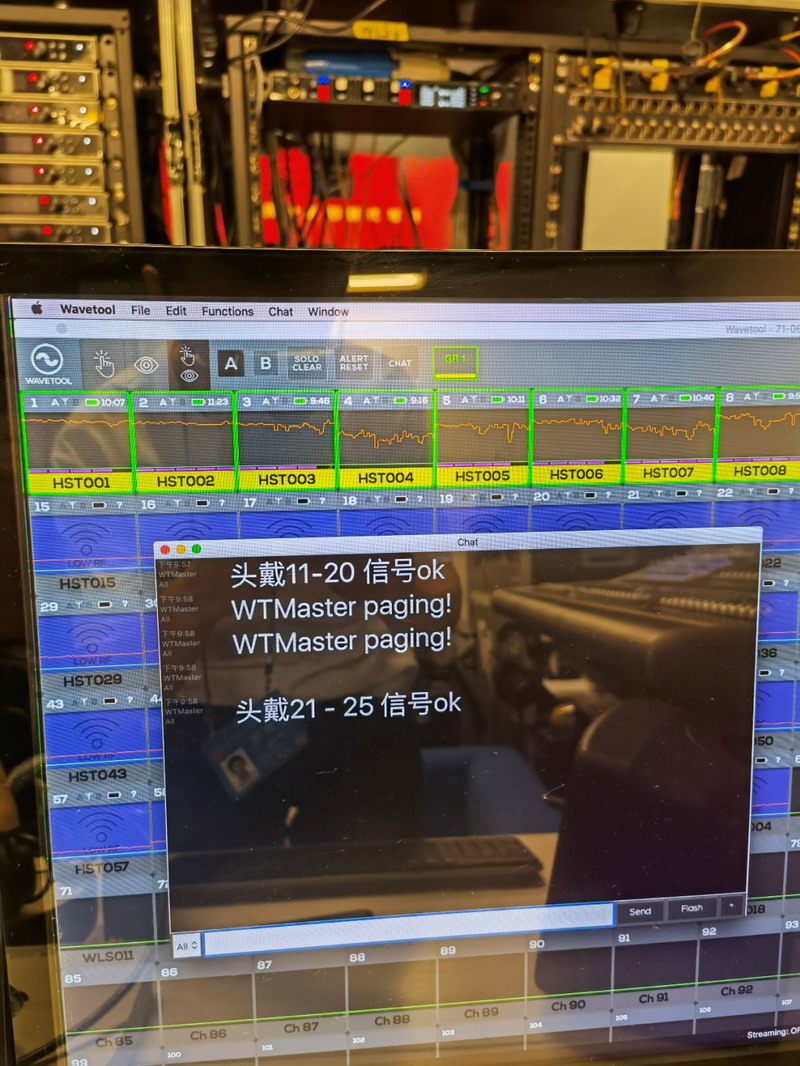

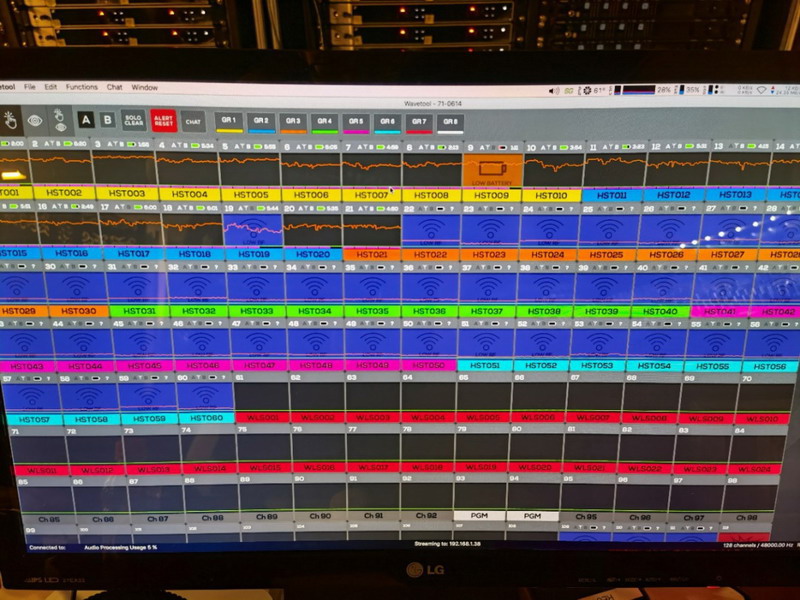

右屏 - 使用Shure Wavetool軟件實時監聽每個無線通道音頻狀況
4層控臺區通過Wavetool軟件實時監測每個無線通道音頻，
并與1層話筒發放處溝通。
Wavetool可對不同品牌無線話筒進行射頻信號強度、電池電量信息等關鍵參數的監控，同時還可對無線音頻信號監聽。徹底解決現場多通道無線系統統一監控+監聽問題！
在4層PA控臺的無線工程師可通過實時畫面看到演員佩戴話筒的鏡頭，并且可通過安裝Wavetool的電腦進行實時音頻信號監聽，確保安全。

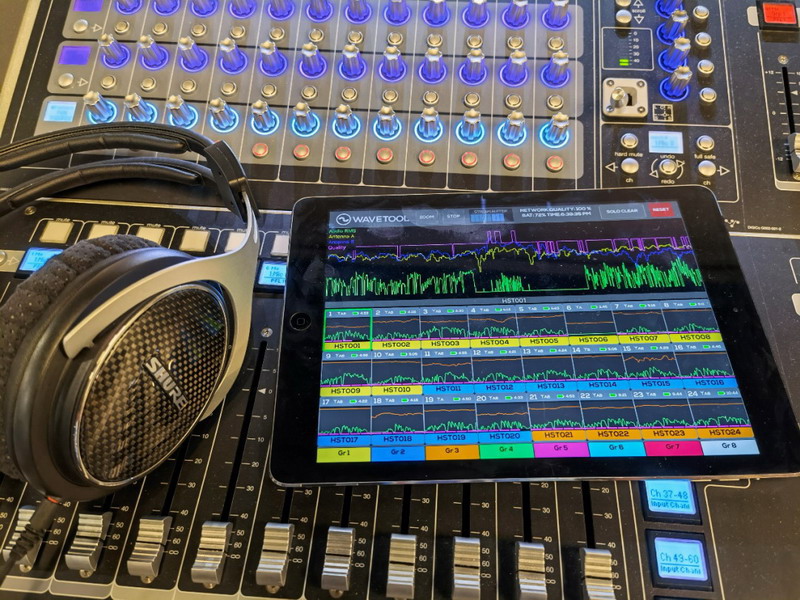

在1層話筒發放處的工作人員，在為演員佩戴話筒后，可通過Wavetool便攜版本軟件在平板電腦上快速查看 & 監聽演員頭戴話筒音頻信號，做到有問題當時發現，現場即刻解決。
演出結束后，《偉大征程》將被拍成大電影。Shure最新發布的ADX5D雙通道便攜接收機將繼續助力于這場拍攝中。

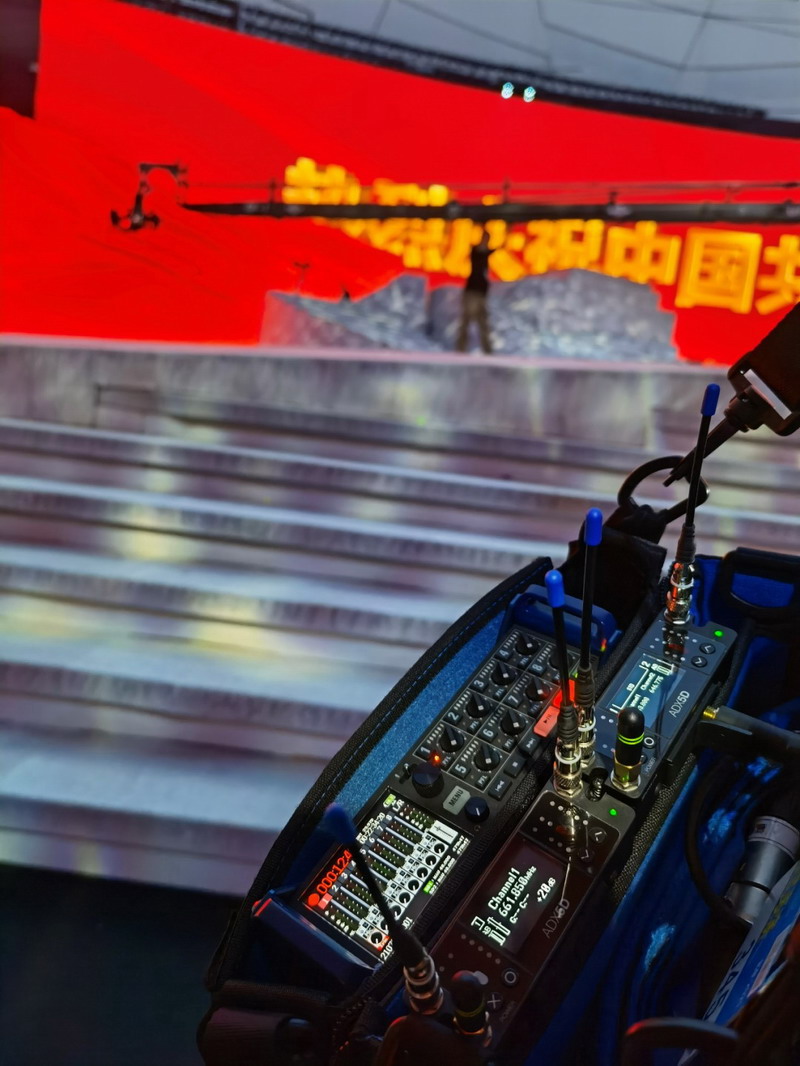

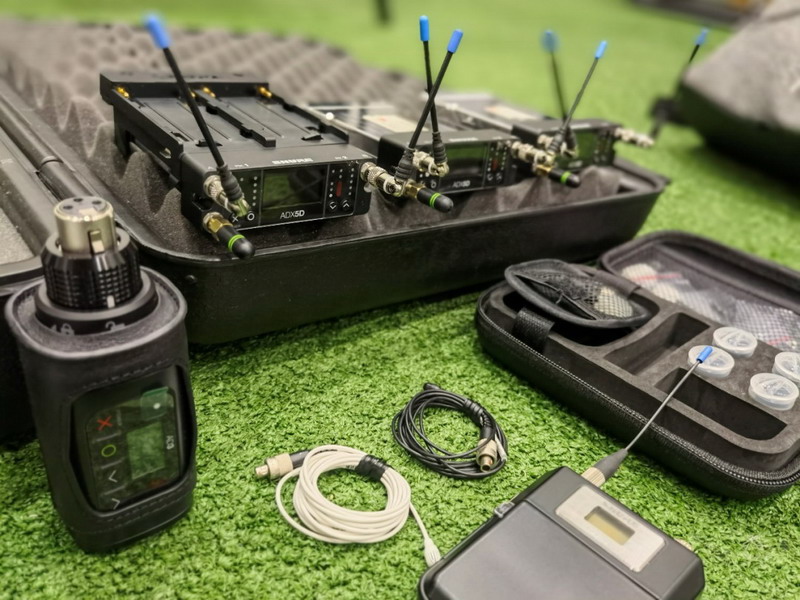

ADX5D雙通道便攜式無線接收機可兼容所有AD系列和ADX系列發射機，提供高質量的射頻性能、頻譜效率和數字音質。

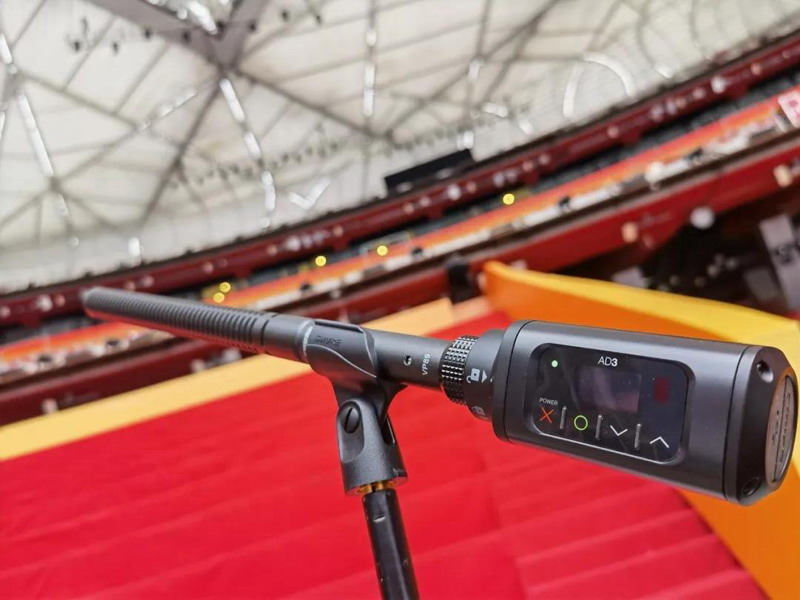

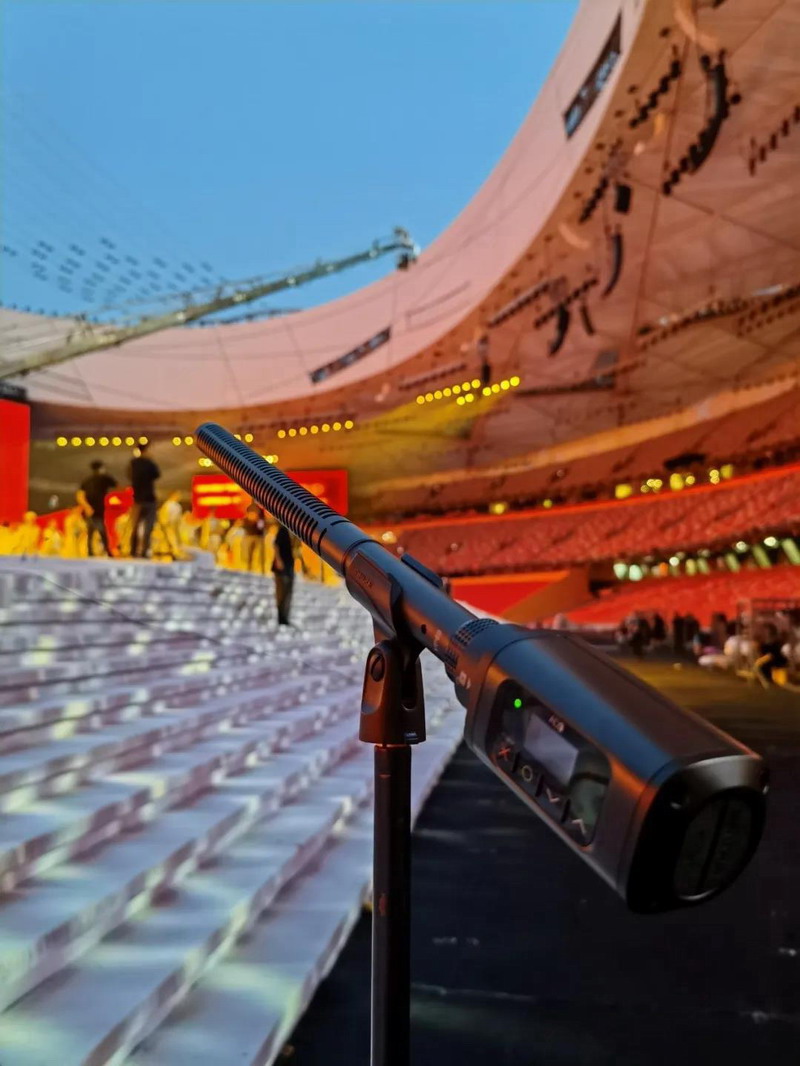

AD3插入式發射機 + VP89槍式話筒 用于拾取觀效、合唱聲音

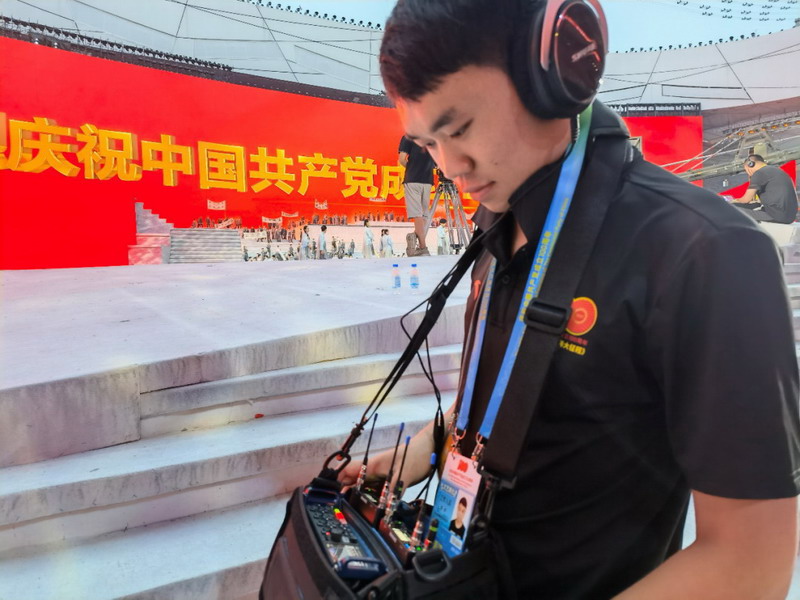

使用ADX5D雙通道便攜式接收機進行信號接收
ADX5D雙通道便攜式無線接收機兼容所有AD系列和ADX系列發射機，提供高質量的射頻性能、頻譜效率和數字音質。

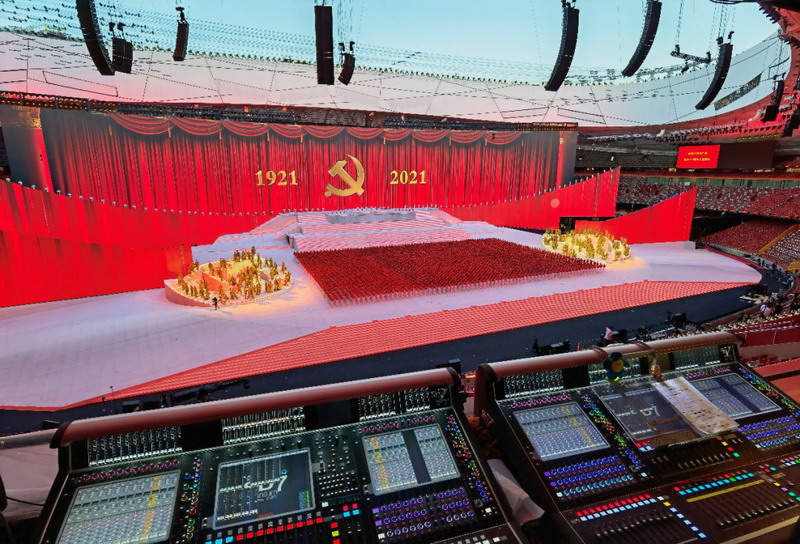

整個文藝演出的音響系統共使用了超過500只音箱，200只無線話筒，10公里音箱線和3公里射頻電纜，總計超過200天的排練時間。
音響團隊克服重重困難，發揮追求極致的工匠精神，為演出提供了堅實可靠的技術保障。
Shure專業音頻應用技術經理?xiàng)畲葫i與晚會音響總設計何飚老師合影留念
感謝老師們對Shure專業音頻團隊的選擇，信任和支持。Shure專業音頻技術服務也將繼續為大型活動提供完善的無線系統設計與高效的技術服務保障。特別鳴謝晚會音響總設計何飚老師。
