ITU-R BS.2051-2 建議書（2018 年 7 月）
用于節目制作的高級音響系統
Advanced sound system
for programme production
這份ITU-R BS.2051-2建議書包含了從立體聲到沉浸式三維聲監聽系統的配置、布局和調試要求，內容比較多，幫您劃一下重點。
詳細資料下載
查看及下載學會官網發布的《參評作品要求》和《作品申報表》：
http://www.csmpte.com/2020/06/18/ARTI1592446341410135.shtml
關于中國電影電視技術學會（CSMPTE）
于1982年在北京成立，是由中國電影、電視、廣播和網絡視聽領域的科技工作者和相關單位自愿組成的全國性、學術性、非營利性社會組織。現在擁有團體會員140多個，個人會員2000余人，是發展中國電影、電視、廣播和網絡視聽科學事業的社會力量。
國際電信聯盟（ITU）
是聯合國負責信息通信技術事務的專門機構，成立于1865年，本著 “致力于連通世界（Committed to connecting the world）” 的宗旨，聯盟的重要工作之一就是制定國際通用的行業技術標準，以確保實現網絡和技術的無縫互連。

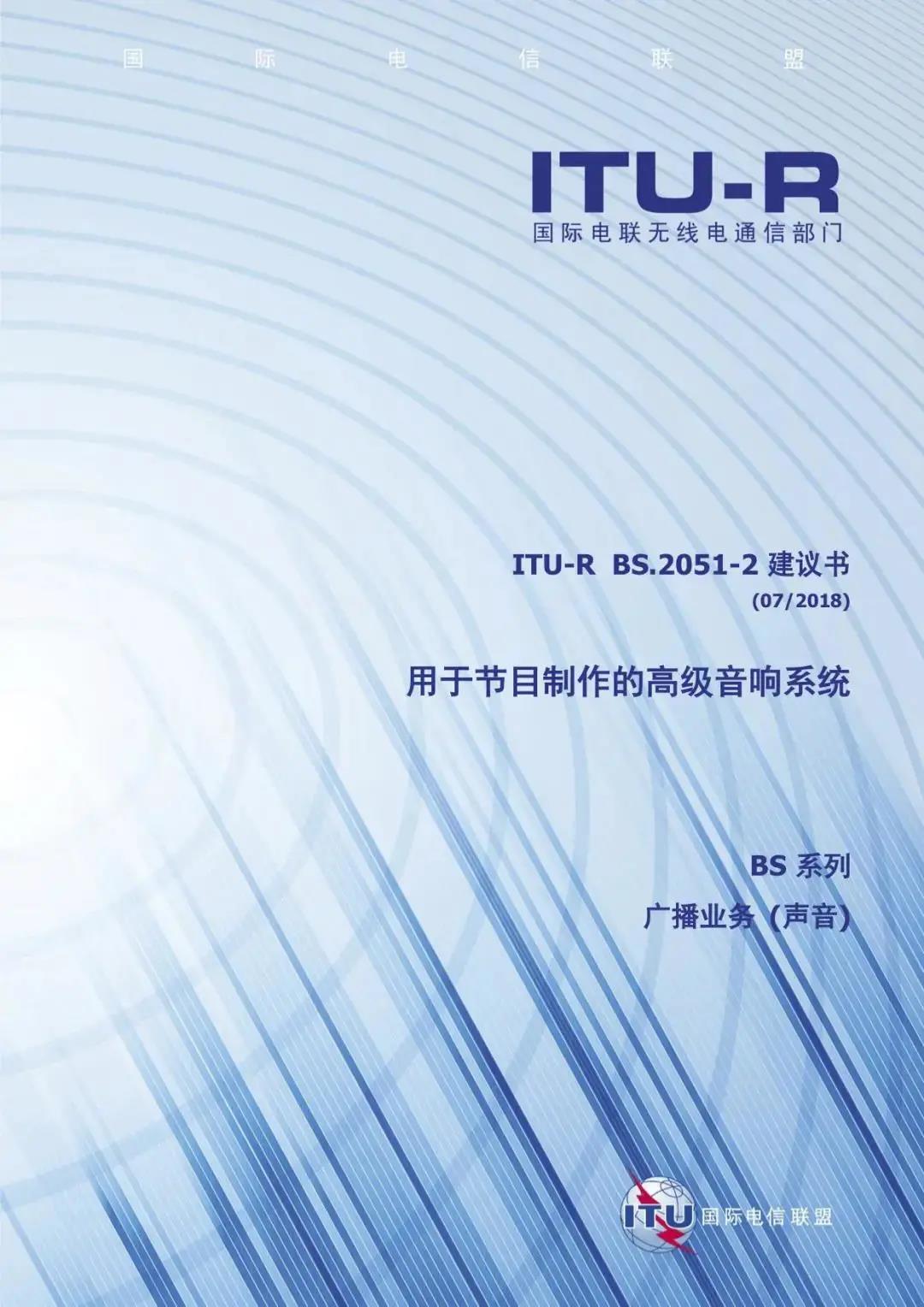

下載ITU-R BS.2051-2建議書（中\(zhòng)英文）：
https://www.itu.int/rec/R-REC-BS.2051-2-201807-I/en
1 系統配置
立體聲監聽系統的搭建和校準，相信大家已經爛熟于心了，我們今天主要說說三維聲監聽系統，并以5.1.4系統為例（又被稱作5.1+4h），這也是以往幾年的作品評審現場中最常被采用的系統配置。
5.1.4的意思是：水平方向5只音箱，上方4只音箱，再加1只或多只超低音箱用于重放LFE聲道（又被稱作 .1聲道 ）。

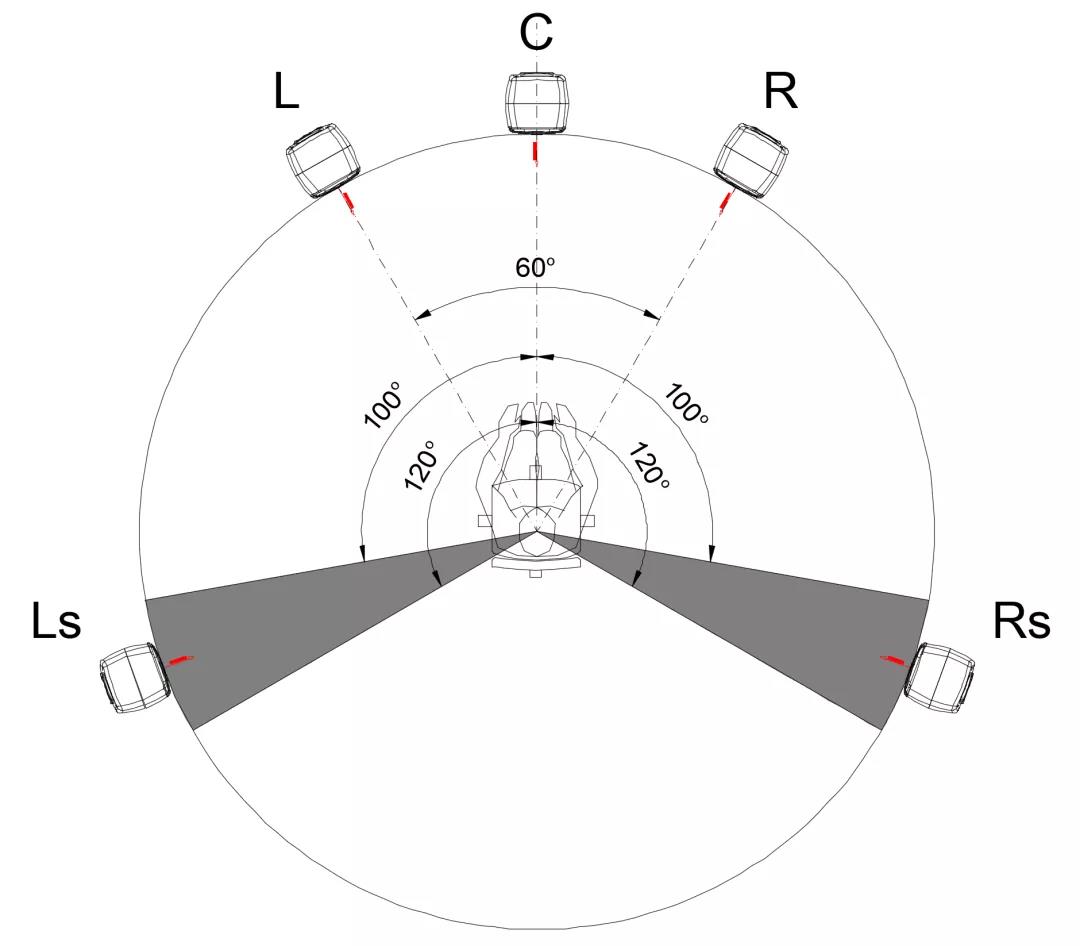

5.1.4（又被稱作 5.1+4h）監聽系統的俯視圖

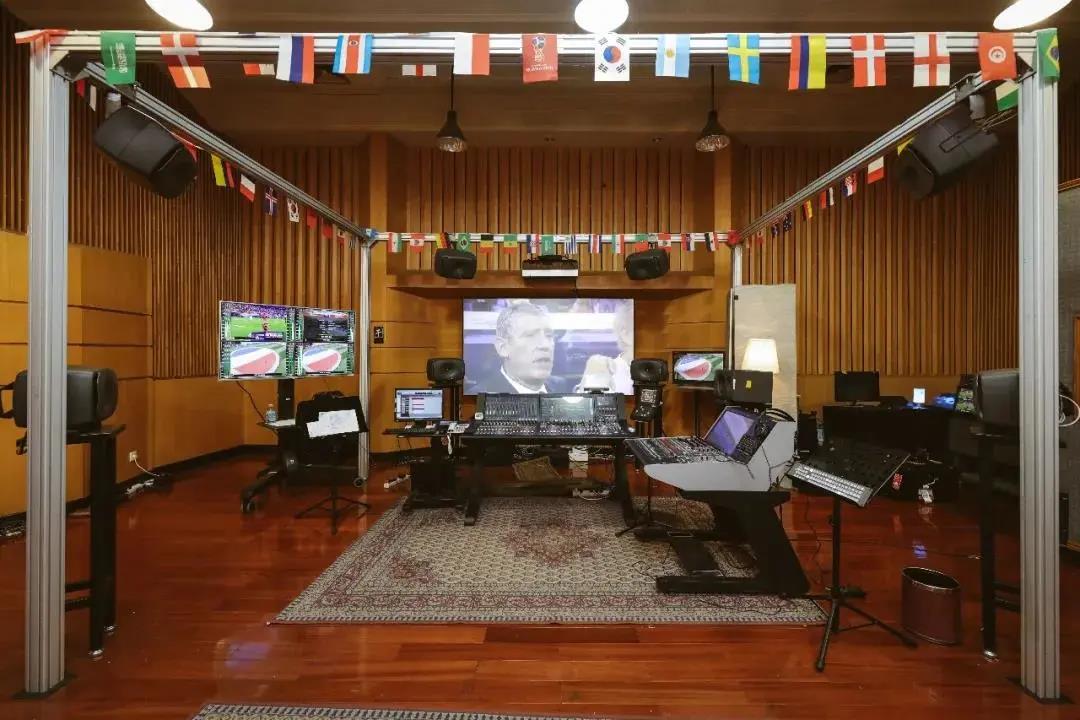

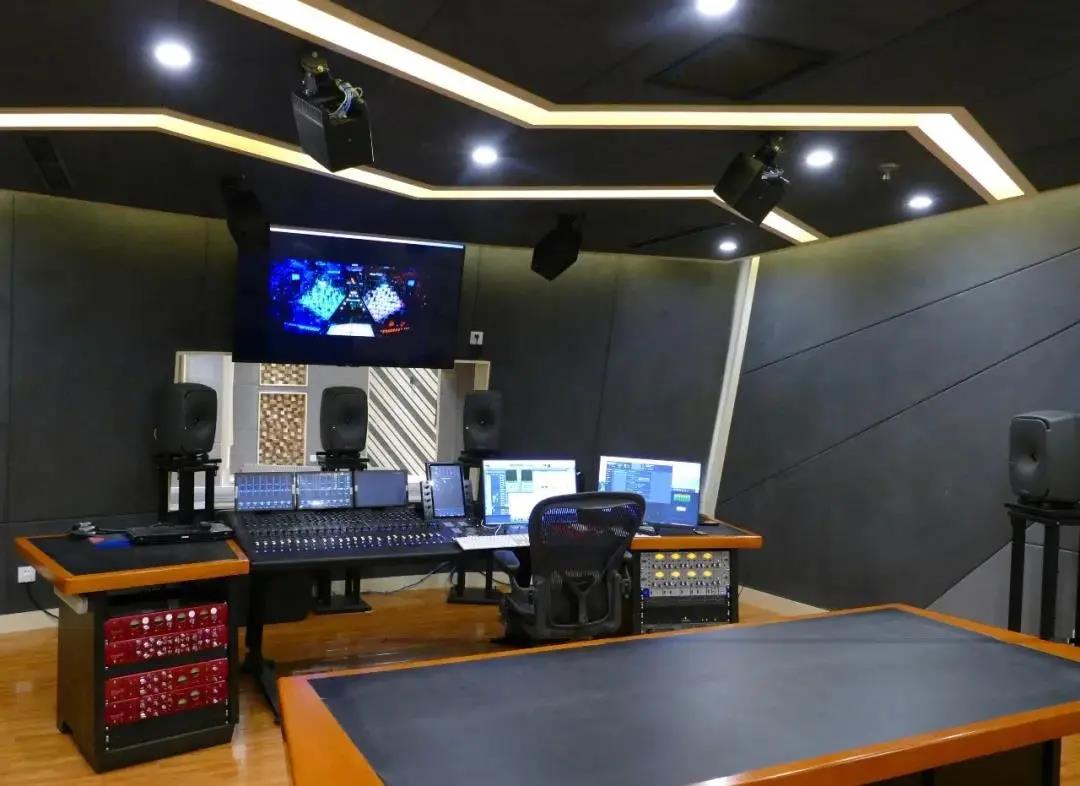

CCTV音頻制作間 · 2019年世界杯三維聲直播混音
中國電視劇制作中心Dolby Atmos錄音

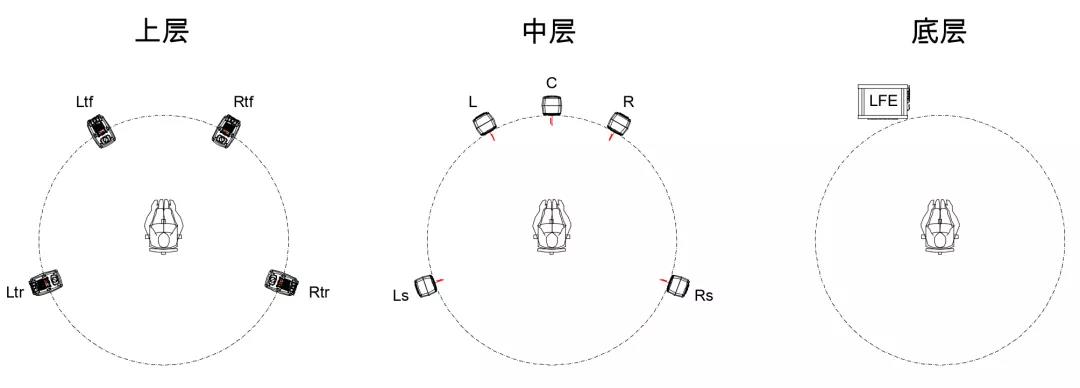

典型的5.1.4監聽系統
2 音箱選型

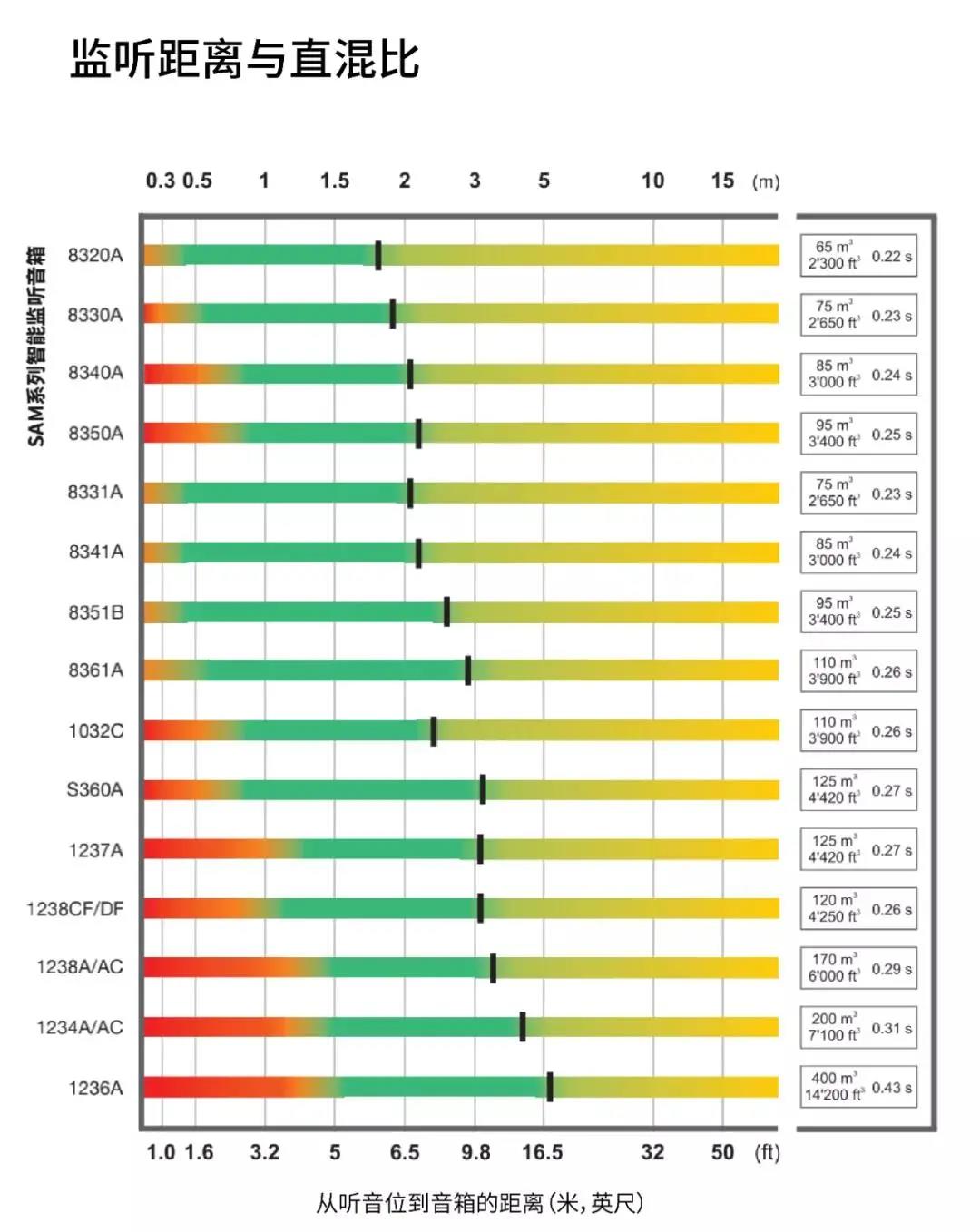

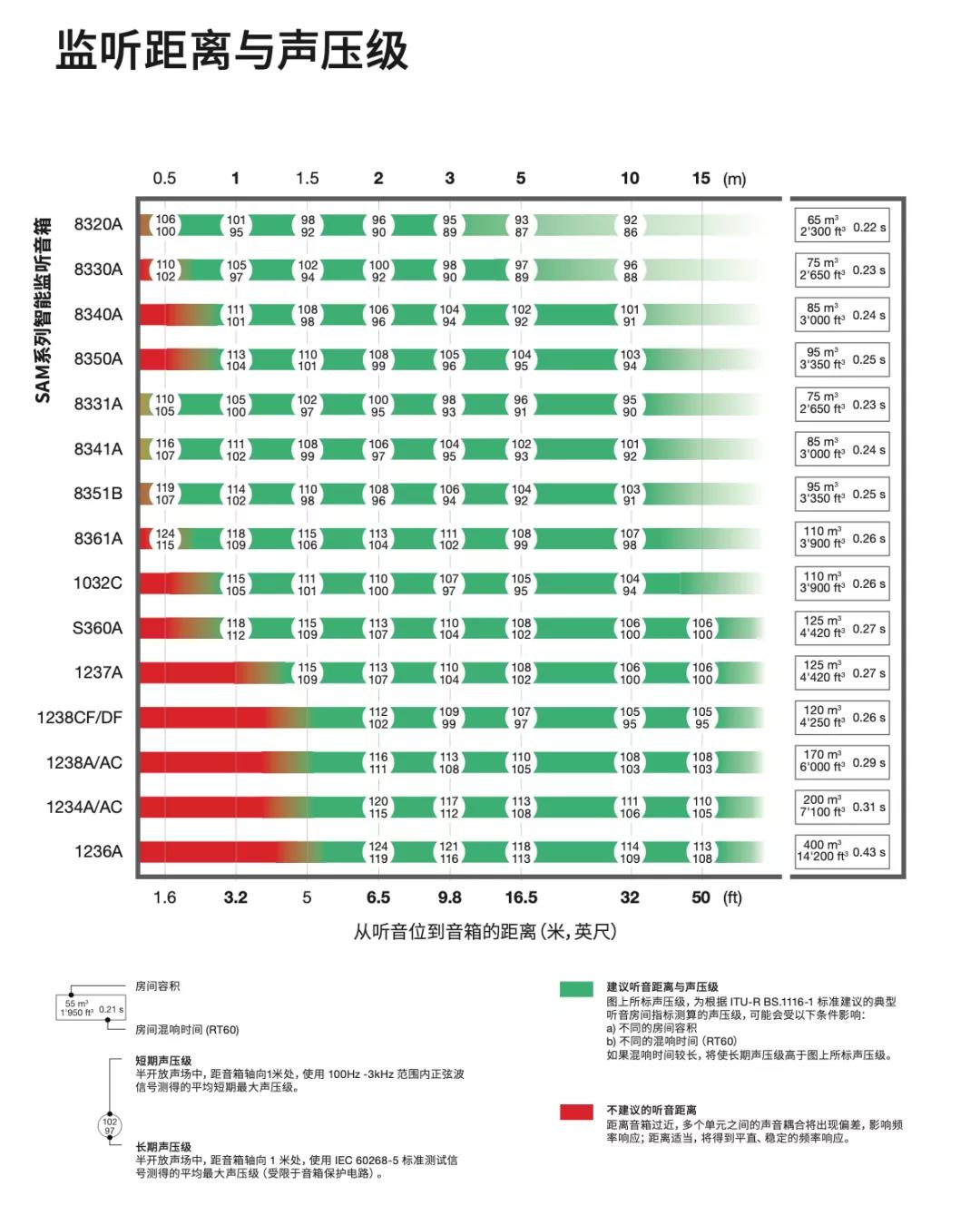

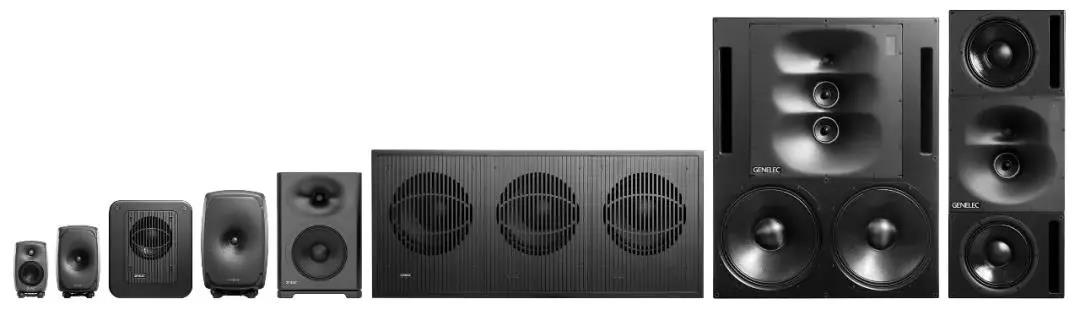

結合下面的兩個真力官網數據表格，根據您的環境大小、監聽距離（監聽半徑）、所需聲壓級大小，可以快速選定適合的音箱型號。
完整版《真力音箱監聽指南》
可在真力中文官網下載
另外，真力友情建議：選擇帶DSP自動校準功能的音箱（也就是真力SAM系列），可以給監聽系統搭建工作提升效率、增加便利，接著往下看就知道了。
3 音箱布局

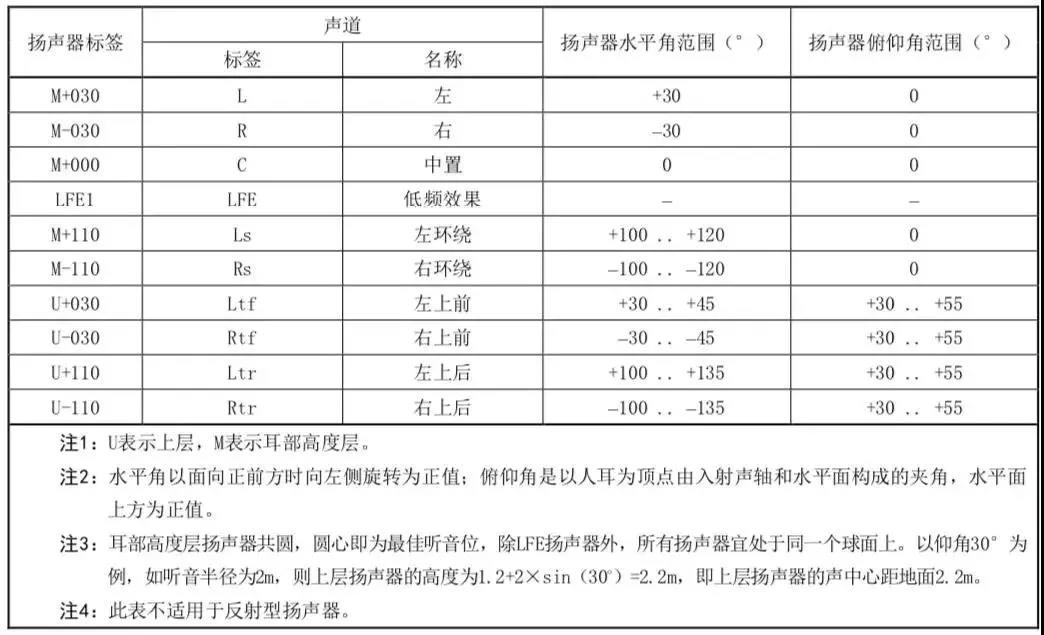

每一只音箱的具體位置角度非常關鍵。所有音箱都應該處在同一個球面上。在監聽半徑（也就是音箱到監聽位置/球心的距離）一致的前提下，每一只音箱的具體角度應該在如下范圍內：
如果您很熟悉傳統5.1環繞聲的音箱擺位，就會發現上面表格中的L、C、R、Ls、Rs音箱的水平角度范圍，完全延續了之前的ITU-R BS.775標準。這個標準自1994年發布一直沿用至今，已經歷了26年的驗證。
唯一與 ITU-R BS.775 的不同之處是，L、C、R、Ls、Rs音箱的俯仰角度范圍是0°，也就是說水平方向的5只音箱不能夠有俯仰角度了，高度必須嚴格地處于人耳高度。
5.1.4中的5.1與傳統環繞聲的擺位角度一致
但水平5只音箱不能夠有俯仰角度
頂部4只音箱的水平角度、俯仰角度，都是規定了一個范圍。具體怎么找到這些音箱的位置，并在搭建現場迅速定點安裝？
真力工程師的友情建議是：在現場實際吊裝之前，最好先用AutoCAD 或同類工程制圖軟件（支持三維空間更佳），詳細畫出頂部4只音箱的點位，確保它們的角度在規定范圍內；然后在圖中測量出它們分別與前方、側方的具體距離以及它們之間的距離，并記錄下來；在搭建現場，拿著這些數據，您才能更高效地找到吊裝位置；確定位置后，您可以使用帶有角度測量功能的激光測距儀再驗證一下。
4 系統連接
音頻系統連接的基礎知識就暫且略過，直接說真力工程師的友情建議，硬核內容請Mark ：
現場實際搭建之前，一定要計劃好各種線纜怎么跑，提前準備好長度合適的線纜；頂部音箱的供電電源需要預先留好；真力GLM要用的網線也一起布好，尤其是頂部音箱，免得多次爬高。
模擬信號和AES/EBU數字信號的連接方式是不一樣的，系統連接圖可以提前畫好，方便您進行現場指揮。
整套監聽系統是否要使用真力的低頻管理功能，也是必須在系統搭建之前確定的問題。ITU-R BS.2051并沒有對低頻管理作出要求，您可以根據具體音箱型號和實際聲學環境來考慮：簡單來說，使用低頻管理功能，就是讓超低音箱來接管各個主聲道中的超低頻內容，合理使用這個功能，可以提升整個監聽系統的最大聲壓級（增強耐受力），還能有效解決一些房間中可能存在的低頻聲學問題。
按照模擬或是數字信號、是否使用低頻管理，真力給出4種不同情況的系統連接圖，您的情況肯定是以下4圖中的一個。

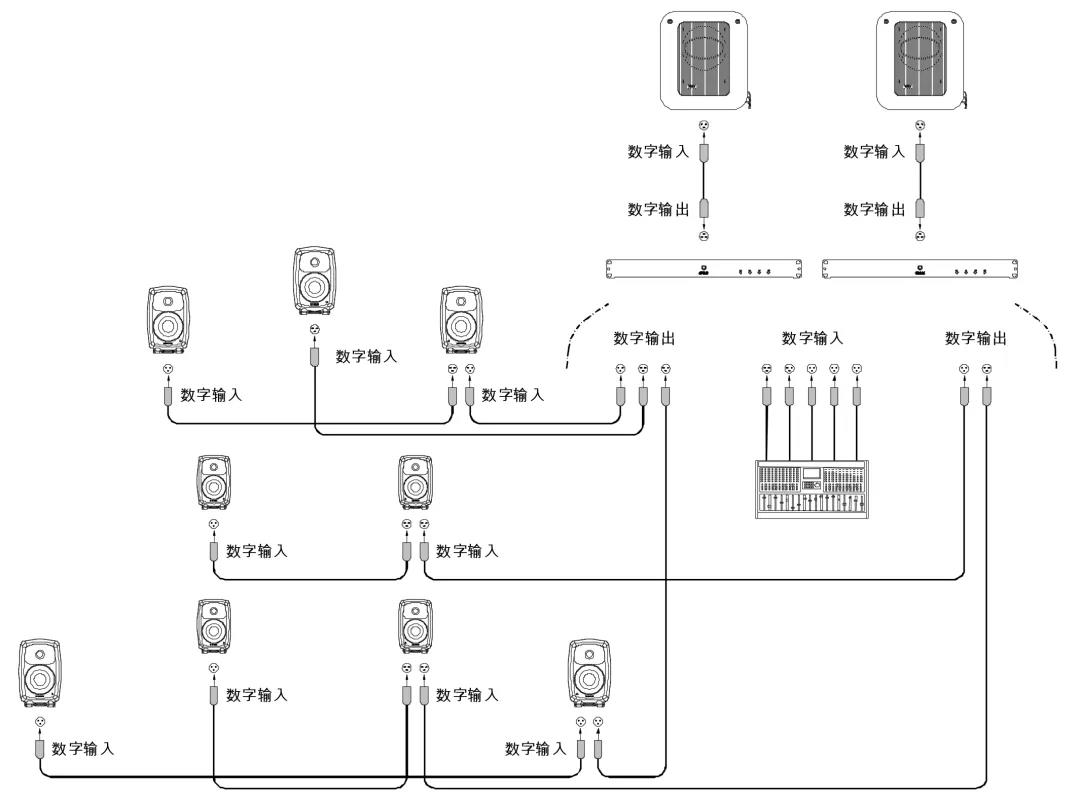

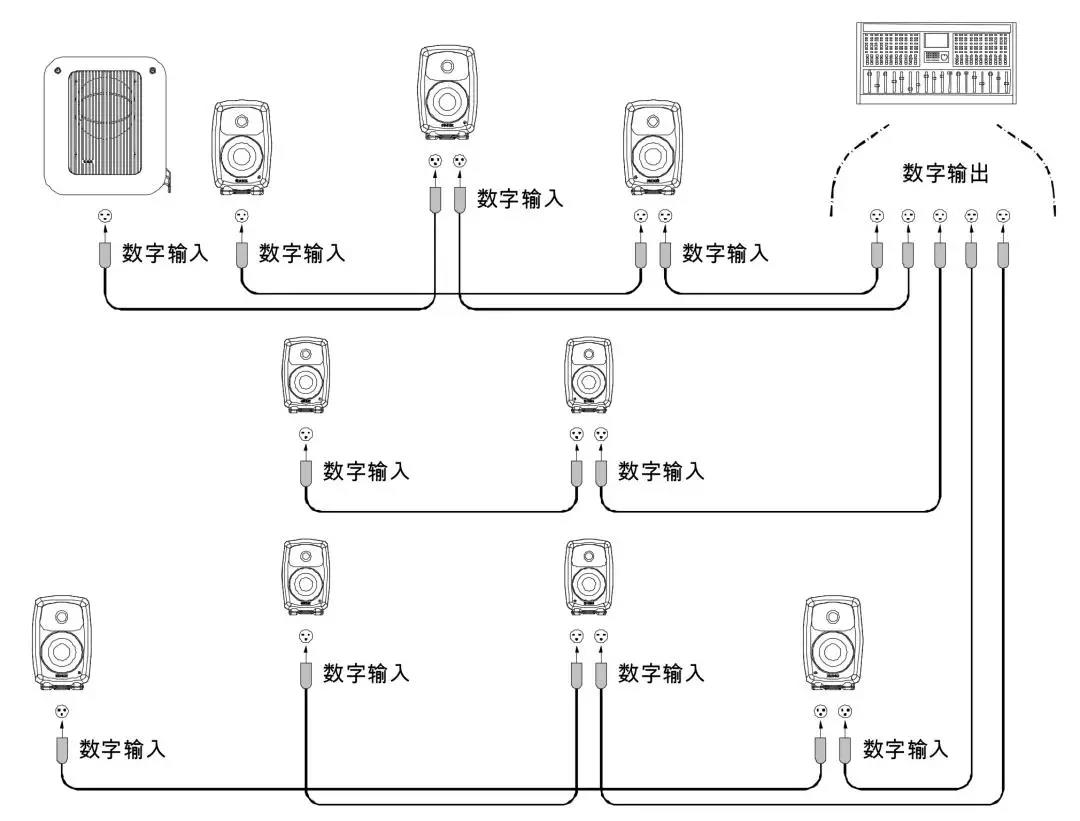

5.1.4 AES/EBU數字信號，使用真力低頻管理
注意：需要使用GENELEC真力9301A兩臺
5.1.4 AES/EBU數字信號，不用真力低頻管理

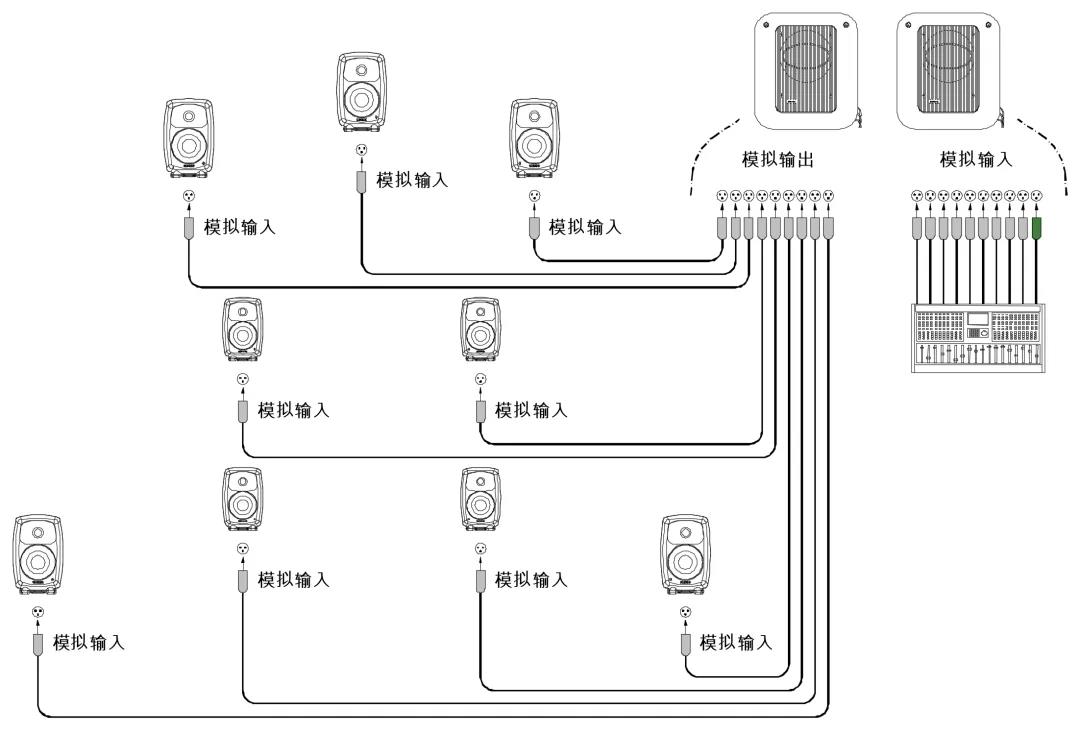

5.1.4模擬信號，使用真力低頻管理
注意：需要使用兩只超低音箱
5.1.4模擬信號，不使用真力低頻管理
5 系統校準
按規定位置安裝完成、各只音箱聲音正常、信號通道正確之后，才算是成功了一半，接下來是最為關鍵的校準環節。
真力GLM校準管理套件 能夠幫助您，把原本需要1小時的工作在10分鐘內完成，只需要點幾下鼠標就可以了。

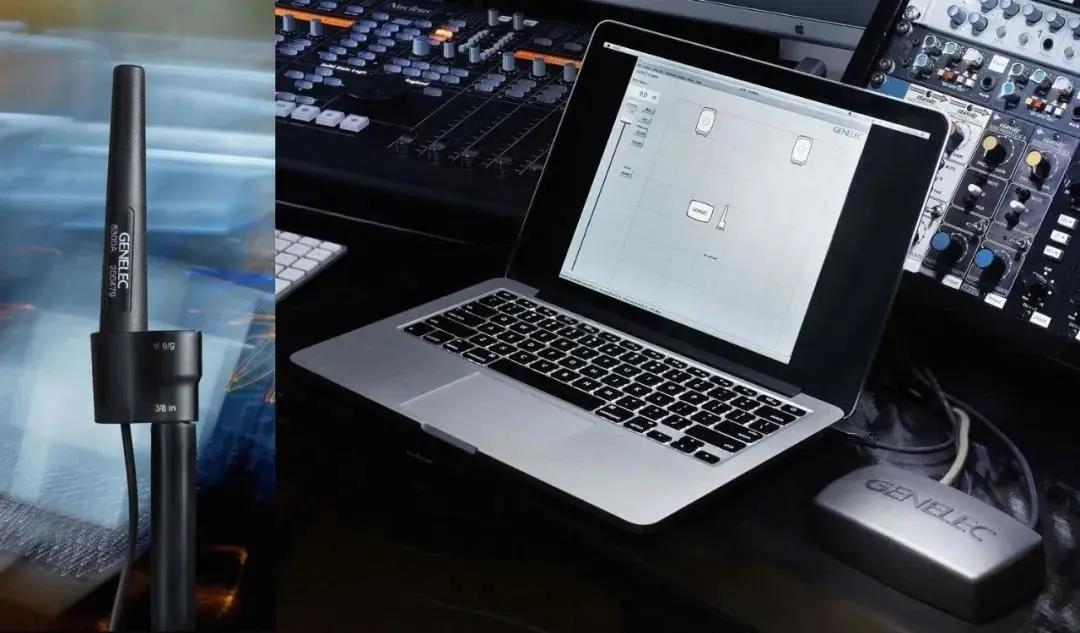

真力GLM校準管理套件

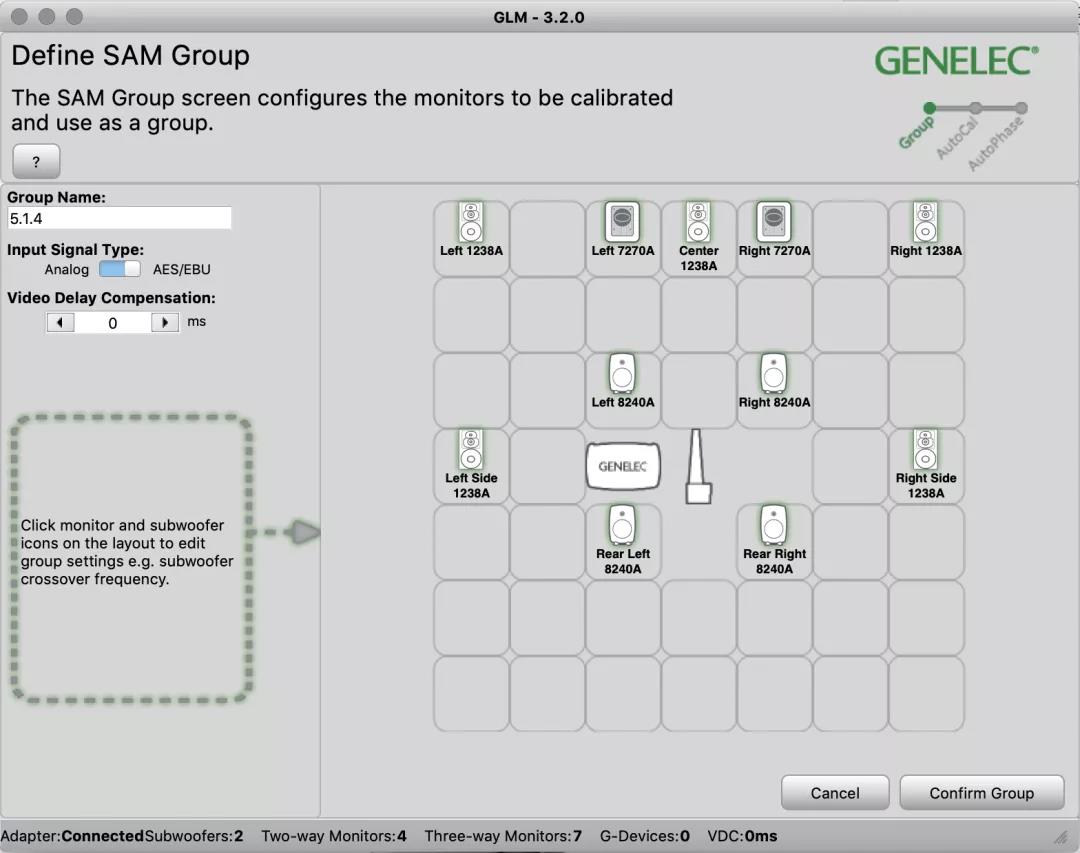

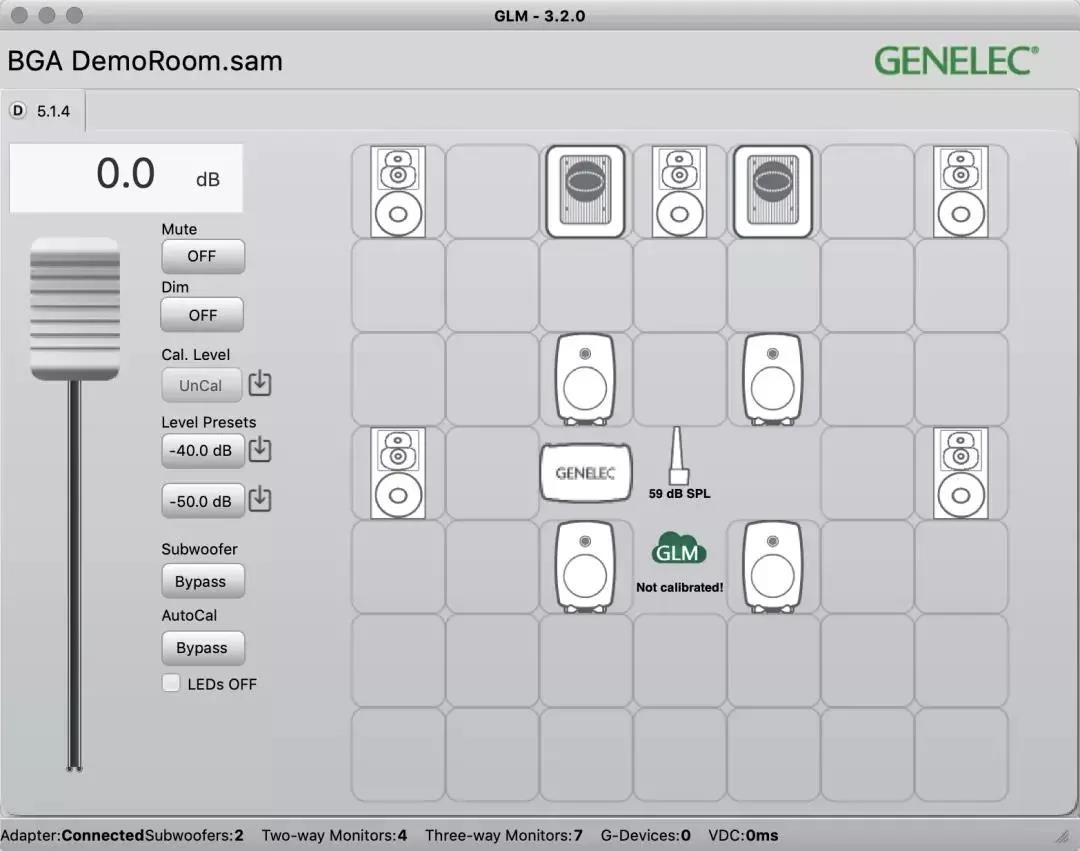

真力GLM軟件界面：
校準管理一套5.1.4監聽系統
真力GLM軟件界面：確認布局
真力GLM軟件界面：超低音箱設置

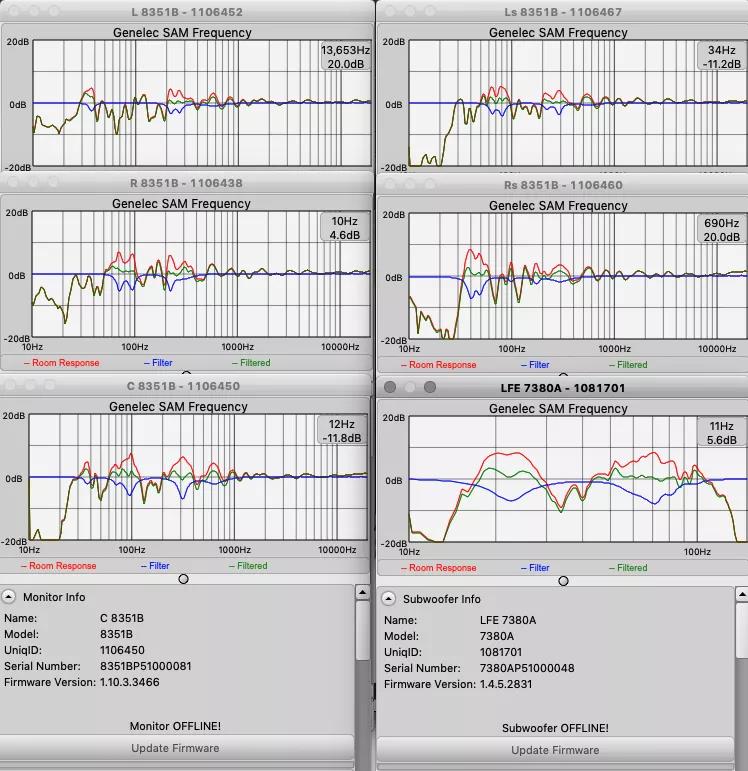

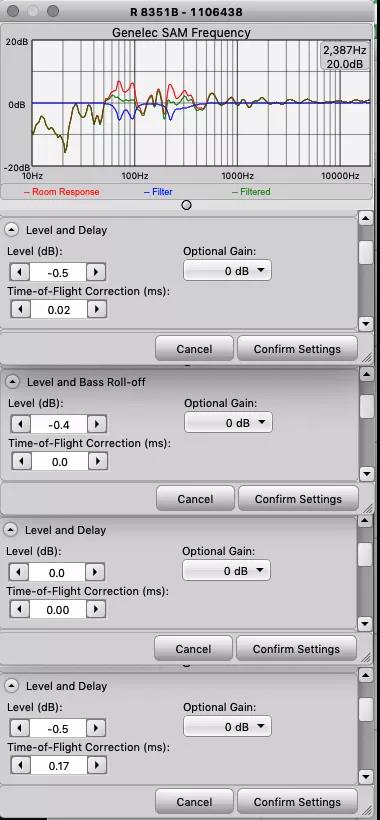

真力GLM軟件界面：
各只音箱的自動校準結果，也可進行手動調整
紅色為校準前，藍色為調整線，綠色為校準后
5.1.4系統中共有10只音箱，所有音箱都必須處在同一個球面上，也就是所有音箱到監聽位置 / 球心的距離要完全一致。但是實際搭建的音箱位置可能無法做到這么完美：音箱在擺位安裝時難免會有幾厘米的誤差，尤其是頂部音箱可能在安裝后就不方便再挪位置；有時候因?yàn)闂l件所限（比如房間尺寸、挑高等），頂部、環繞音箱的監聽半徑可能無法做到理想，誤差可能會有十幾厘米，甚至幾十厘米。
這時候，真力GLM的延時補償功能 就發揮作用了：每一只音箱到達監聽位置的距離都會被自動測量、自動校準，解決空間限制難題，也幫您消除安裝誤差。
5.1.4系統中除超低音箱之外的9只音箱都需要在監聽位置有一致的聲壓級，這件事真力GLM套件也會幫助您自動測好、校準好，不用您自己拿著聲壓級計播放著噪聲信號一只、一只音箱去調整了。
除了聲壓級自動校準，GLM還會針對房間聲學實際測量結果，給各只音箱做出細致的頻率響應自動優化。
自動聲壓級校準、延時補償
以其中4只音箱為例
超低音箱的聲壓級匹配、相位匹配（使用真力低頻管理時）也是GLM自動做的。超低音箱的詳細設置，根據您在上一步“系統連接”中選擇的“是否使用真力低頻管理”而有所不同：當使用真力低頻管理時，系統默認的分頻點為85Hz，您也可以根據房間聲學實際情況在50Hz~100Hz之間自由設置分頻點；當不使用真力低頻管理時，切記要把分頻點設置為“Full Band”。
關于超低音箱，這里還有一條真力工程師友情提醒：是否開啟超低音箱的LFE+10功能，需要根據您所制作的音頻格式和具體工作流程而定，這一定要在正式開始混音之前搞清楚、設置好，不可含糊。
所有真力SAM系列音箱配合真力GLM套件，都能夠做到自動校準，無論系統配置如何。所有校準數據會被儲存在每一只音箱中，斷電、拔線都不會影響到校準結果。唯一要注意的是，一個監聽系統中盡量不要混搭使用SAM系列和經典模擬系列音箱，避免給您帶來不必要的麻煩。
真力SAM系列共20多款能調的音箱
滿足各種各樣的使用環境
可前往真力中文官網查看更多信息www.genelec.cn
6 音箱安裝配件

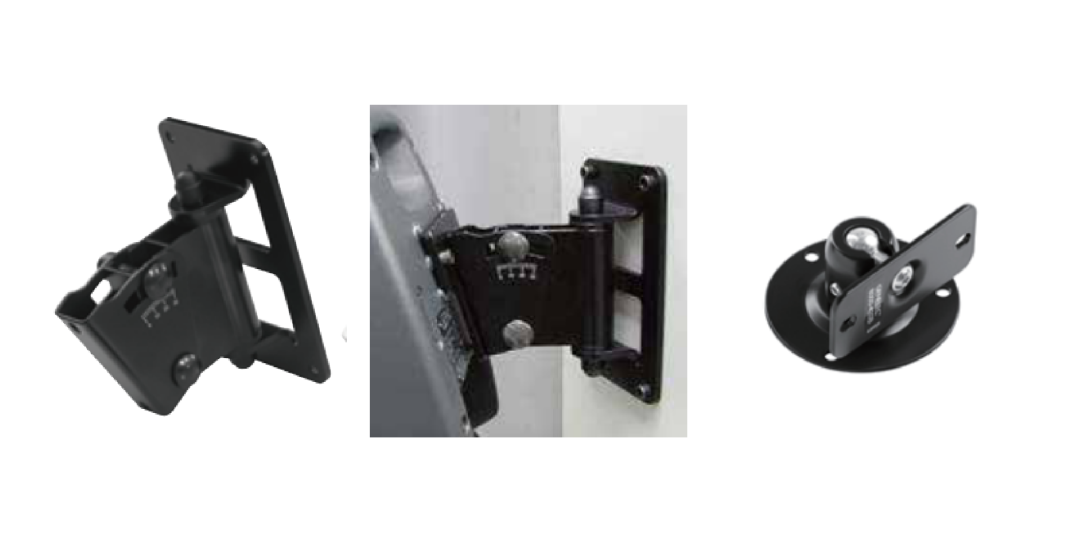

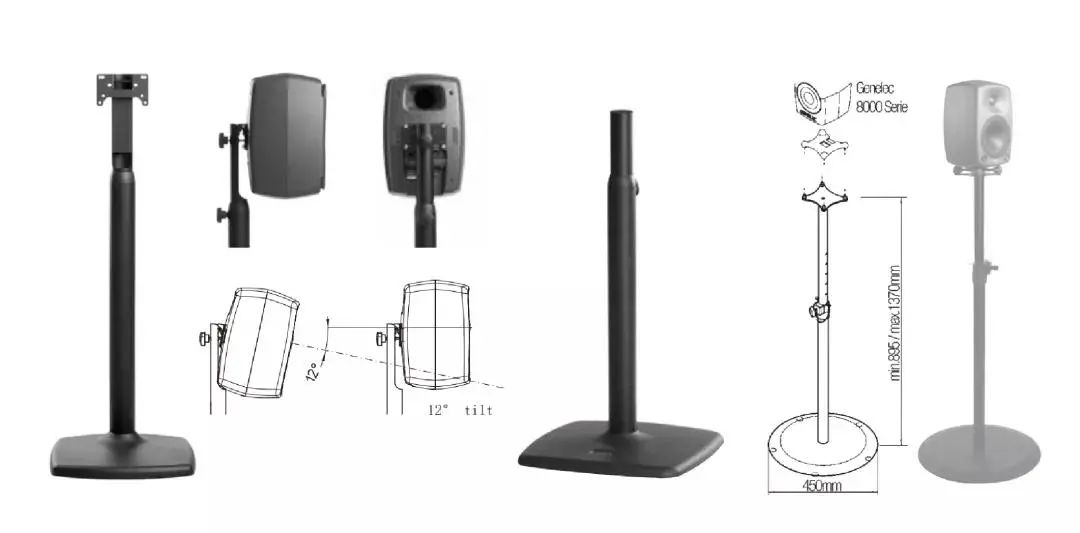

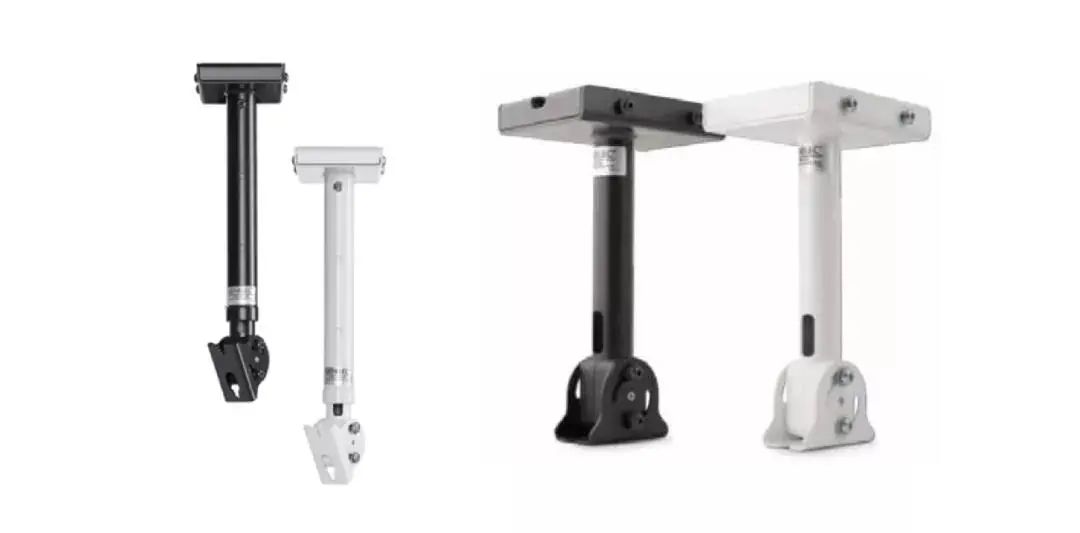

為了方便您把音箱安裝在正確的位置，真力還提供了各種原廠配件可供選擇，包括落地支架、墻面掛架、天花板吊架、Truss（桁架）安裝架 等等。您可以在真力中文官網genelec.cn的 “音箱配件” 頁面找到詳細的信息。

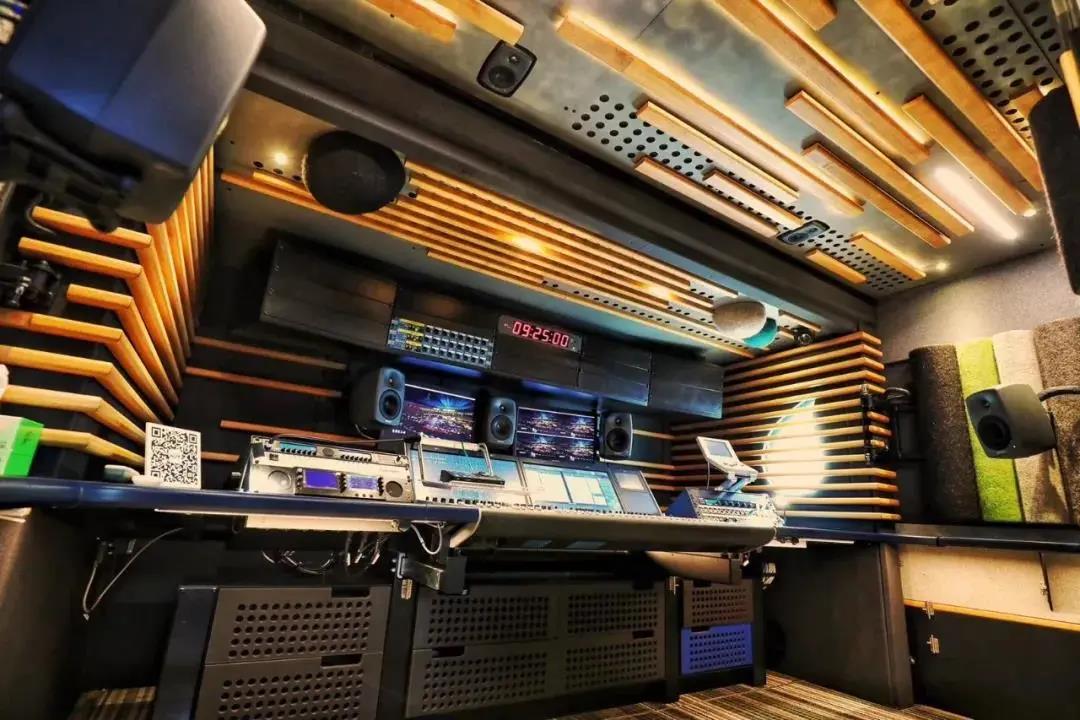

浙江廣電集團三維聲音頻轉播車
最后，我們還想為大家推薦另一篇硬核文章，歡迎點擊下方圖片查看：《今年的"學會獎"接收三維聲作品參評，您知道該怎么交片嗎？》
從立體聲到5.1環繞聲，再到沉浸式三維聲，聲音從平面空間拓展為三維空間，更加接近人在真實環境中的聽覺體驗。
