南加州的 Flintridge 私立高中是美國公認最頂尖的 25 所私立學校之一。該校招收 7 至 12 年級的學生，在培養其團隊領導力的同時，深化對多學科的理解和掌握。這里的教學空間不僅配備專業的 AV 系統，還可讓同學們通過個人設備隨時加入課堂互動。這也正是學校建造 Bachmann 協作大樓的初衷。
CHALLENGES 項目挑戰

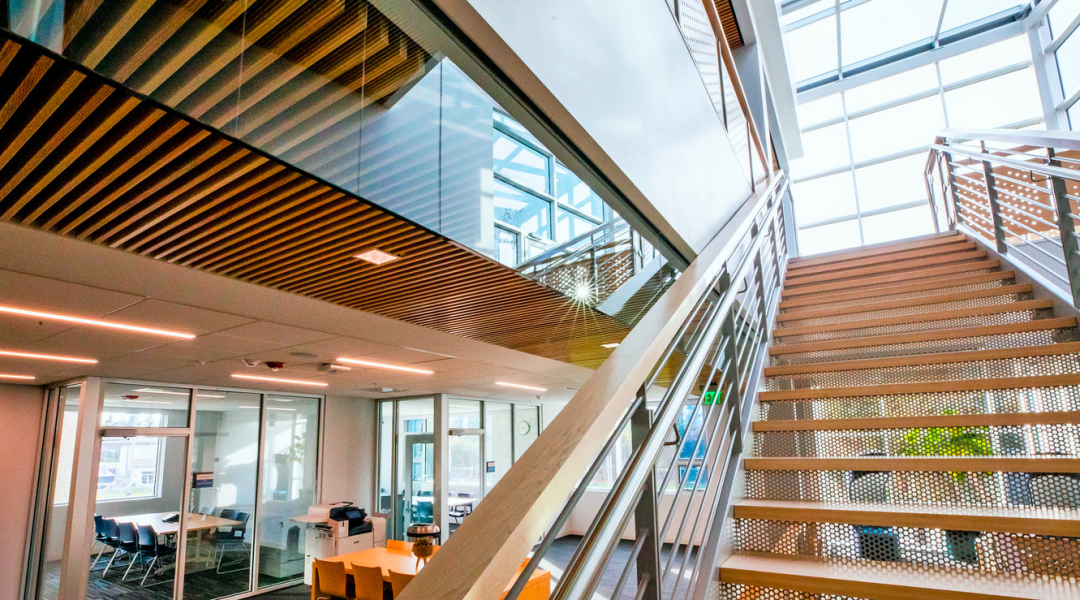

這幢三層大樓為校園新增 17,500 平方英尺的教學空間，集中應用于 STEAM 教學(科學、技術、工程、藝術及數學)。為激發學生的創造力和團隊解決問題的能力，可靠、高性能且經濟的 AV 演示系統，外加直觀的控制系統是樓內所有學習和會議空間的必備。為此，校方聘請 ClearTech 擔任集成商，并選用 Extron 的 AV 切換、音頻及控制產品來進行系統部署。
SOLUTION 解決方案
為賦予所有房間靈活的 AV 功能，設計團隊選用了 Extron 圖像解析度轉換演示切換器、DTP® 系列發送器和接收器、SoundField® 揚聲器，以及 Pro 系列和 MediaLink® Plus 控制產品。
Extron 通過經濟型 CATx 電纜架構實現高性能的 AV 切換及分配
Extron 演示切換器負責將所需信號分配至不同顯示器，并對圖像進行解析度轉換以匹配各顯示器的分辨率。其集成的 Vector® 4K 圖像解析度轉換引擎，EDID 管理及符合 HDCP 標準的技術，成功迎合了 Bachmann 協作大樓對快速切換和完美演示效果的核心需求。
常規教室及會議空間采用以 IN1806 4K/60 演示切換器為核心的 AV 系統。切換器的雙路 DTP 輸入和單路 DTP2 輸出可通過單根 CATx 電纜傳輸 HDMI、音頻和控制信號，為本地信號源和顯示設備提供了極大的靈活性。除 DTP2 輸出外，兩路 HDMI 同步輸出可支持 Miracast™ 及課堂錄播系統。
演示內容被發送至安裝在各顯示器周圍的 DTP 接收器。這款 Extron 接收器廣泛應用于校園，其穩定性早已經驗證。1 臺內置 DTP 發送器的四路輸入 DTP HDMI 切換器用于為桌面、講臺及工作站的設備提供本地切換。它可被隱藏在桌面下方或家具內。支持信號源之間的自動切換，大大簡化了系統操作。
對于大型空間，如學生領導力會議室和全球研究教室，八路輸入圖像解析度轉換演示切換器 IN1808 可為其提供 AV 及控制信號的路由，它還帶有 1 路 DTP2 輸出。其自帶的以太網端口可直接控制各端點及外接設備，無需單獨安裝控制設備。它也可為傳統設備提供模擬輸入， 同時還支持兩路帶混音的麥克風/線路輸入、嵌入式音頻切換及其他音頻處理功能。此外，自動的麥克風閃避也進一步簡化了系統操作。
Extron 天花板及 Sound Bar 揚聲器優化語音通信及協作
擴聲系統集成了 Extron 多款揚聲器，以適應不同的應用環境。其類型和數量主要視天花板構造、房間大小及用途而定。如采用高吊頂的空間，集成商為其配備 SF 26PT 懸垂式揚聲器。這款外形酷似現代吊燈的揚聲器采用 92° 錐形覆蓋和雙路設計，能夠與房間裝飾完美融合。SF 228T 揚聲器的外觀設計接近天花板的通風口，適用于常規吊頂的房間。它的 8" 低音擴音器和 1" 絲質圓頂高音擴音器可確保高品質的語音和節目音頻再現。為了緩解課堂內緊張的氣氛，老師可通過播放高保真音樂來予以放松心情。
部分會議室由 SB 33 A Sound Bar 提供音頻放大。其專為協作空間設計，中間網板內置視頻會議攝像頭。集成的 ENERGY STAR® D 類放大器大大降低了系統復雜性。它安裝在主顯示器的下方，其寬度可調節以匹配不同顯示器，實現定制化的設計布局。
Extron 控制產品為師生提供用戶友好的系統操作
系統控制方面，校方要求直觀且反應敏捷，避免影響學生的交流互動。項目設計團隊為其選用 IPCP Pro 350 xi 控制處理器，該產品可與 TouchLink® Pro 觸摸屏及 MediaLink Plus 控制器協同工作。這樣的產品組合輕松實現了對系統電源、信號源選擇及音量大小的管理。處理器自帶的多個串行端口可用于跟其他設備對接，而 4 個繼電器則為電動投影幕的控制帶來極大的便利。AV 連接通過 AAP™ 模塊來實現，它還可支持 AC 及 USB 電源連接。
觸摸控制方面，觸摸屏 TLP Pro 725C 可安裝在講臺桌面或嵌入至機柜頂部。集成在 Cable Cubby® 接線盒上蓋的 7" 觸摸屏可便捷地訪問直觀的 AV 系統控制界面，為所有用戶帶來輕松的操作體驗。它還可為 BYOD 提供便利的 AV 和電源連接。每個學生工作站均配備 MLC Plus 200 控制器，它可簡化信號源選擇及相關顯示器的控制操作。
RESULTS 成果反饋
“Bachmann 協作大樓是實驗樓，所集成的技術需經過嚴格的審核，足夠可靠且久經考驗，為此我們選用 Extron 的產品和解決方案�！�
——Christina De Bono
項目負責人
集成商 ClearTech
事實證明，Flintridge 高中耗資 1420 萬美金建造的，匯聚多間高性能學習和會議空間的 Bachmann 協作大樓是一個非常成功的項目。集成優質 AV 系統的教學環境不僅促進了學生間的互動與協作，更激發了他們的創造力。特別是搭載 Extron 產品和技術的房間，可有效喚醒學生的學習動力，并成功將團隊成員的技能、天賦、創意和智慧凝聚在一起。全新的教學環境為 Flintridge 的畢業生未來加入眾多 STEAM 相關領域或機構，并擔任領導角色打下了堅實的基礎。
|
