設計概述
內蒙古神華甘泉鐵路公司報告廳是舉行大型會議、 報告會、學術交流的主要場所，對各系統的軟硬件要求相當?shù)母撸到y(tǒng)工作的先進性、穩定性、可靠性、安全性、兼容性、擴充性是系統設計時必須予以充分全面的考慮，系統應用的智能化和操作的簡易性也是系統設計時必須予以充分的考慮。根據我方技術人員對系統建筑結構圖紙?jiān)谕耆珴M足甲方的所有要求的情況下，對此音視頻系統工程進行全方面精心設計，將此系統的音頻系統按照 GB/T28049-2011《廳堂擴聲系統設計規范》 ，整個工程都將按照聲學標準達到國家擴聲一級標準實施完成， 建成一套先進/ 穩定/可靠/優越的系統。
二 功能定位
滿足各種大型會議、報告會、學術交流和音樂會、歌舞等文藝表演的擴聲需求。
三 設計理念
通過對內蒙古神華甘泉鐵路公司報告廳建筑圖紙認真消化和國外相關工程擴聲系統布局方案的詳細分析，并參考國內成功案例的設計方案。綜合各方面的經驗，我們確定多功能廳的基本設計理念如下：
第一、 服務于“聲音藝術”的擴聲系統的核心目標，實現高質量聲音重放和還原。
基于對人聽覺生理及心理特性的研究成果， 如何在觀演建筑中讓所有觀眾能獲 得“自然” 、“真實”、 “優美”的聽覺藝術享受是建筑聲學和電聲學研究者與設計者所共同關注的問題。 也是我們?cè)O(shè)計所追求的最終目標。在設計中，充分使用最新聲學領域中的研究成果和技術手段，以充分體現現代科技帶給人們的更先進的藝術享受。
第二、 新技術的應用讓系統管理和控制變得更“精確”與“簡單”， 彰顯“人 性化”設計。
科技不斷進步與發展，新技術層出不窮，供選擇配置的設備名目繁多，功能各異，在滿足設計要求的前提下，應該使管理者和操作者的工作更簡單可靠。因此，堅持 “人性化”設計是我們的基本設計理念。
第三、系統的設計及設備選型配置， 要兼顧廳堂專業性要求的基礎上充分滿足多功能的使用需求。在滿足觀眾對藝術表現品質、 管理操作者對系統的操控要求的同時， 從將來的 使用出發， 對系統的構成、 產品的選型配置均應體現出對多種用途的適應性。
四 揚聲器的選型及擴聲系統的組成
1、揚聲器的選型
揚聲器系統是擴聲系統的歌喉，只有性能優秀的揚聲器才能達到較好的語言清 晰度。為達到國家標準指標要求，并具有足夠余量，音質主觀評價達到理想效果，揚聲器選型是系統最關鍵的部分。MEYE揚聲器被譽為國際品牌，其優勢在于自成系統確保信號高保真還原。
2、擴聲系統的組成:

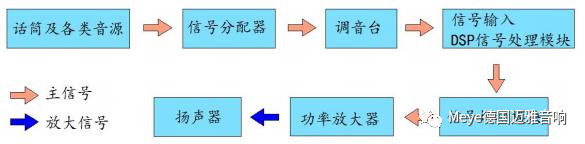

①成熟的系統設計流程圖：

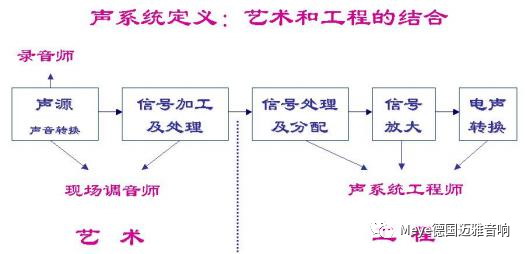

②成熟的系統設計流程圖：
擴聲系統是一個精密科學的系統，它必須同整個現場的實際情況結合，并非選 配高檔器材堆砌就能達到理想效果。 我們對本次“擴聲系統工程” 極為重視， 展開 針對性討論研究。 由具有卓越技術水平和豐富實踐經驗的專業人員， 組成陣容強大 的技術隊伍， 進行可行性、實用性、先進性的系統優化設計。設計過程中結合我們所做工程成功案例詳細測算各項指標。
整個系統保證聽眾聲場聲壓的均勻分布，并提供高品質的音樂以及語言清晰度。 擴聲系統具有工作穩定， 高可靠性等性能，保證工程安全有序地進行。
保證高質量的工程施工， 整潔的布線體現了廣州三川音響科技有限公司一 貫嚴謹、 認真的作風。
五 揚聲器布局設計

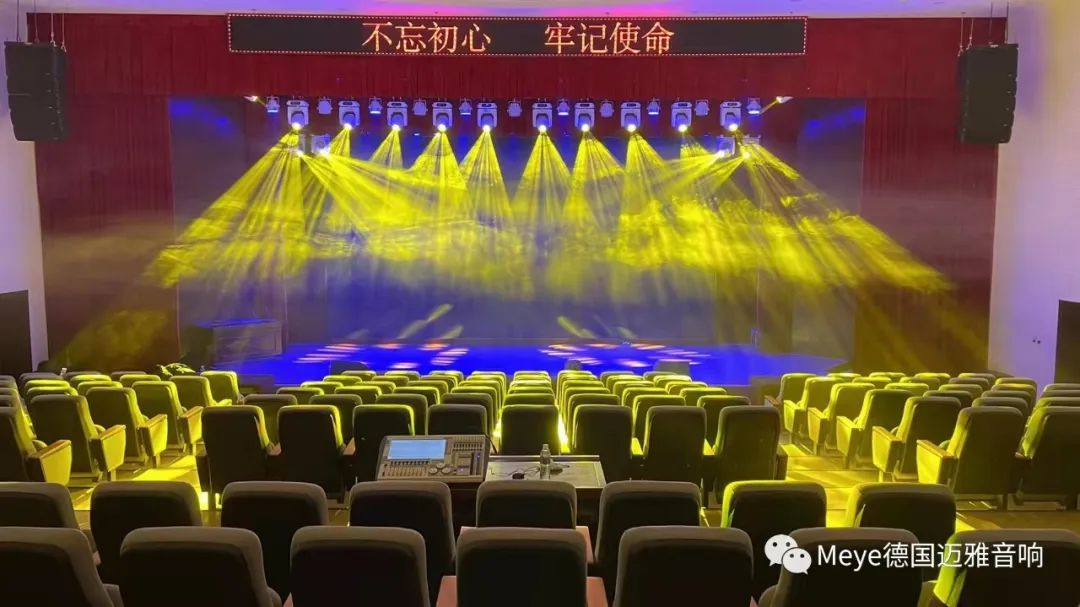

1、多功能廳揚聲器布局設計
（1）主擴線陣揚聲器布局設計
數量：主擴聲揚聲器采用 8 只 GL-208PLUS雙8寸線陣列揚聲器加 2 只 GL-B18PLUS 單 18寸超低揚聲器。

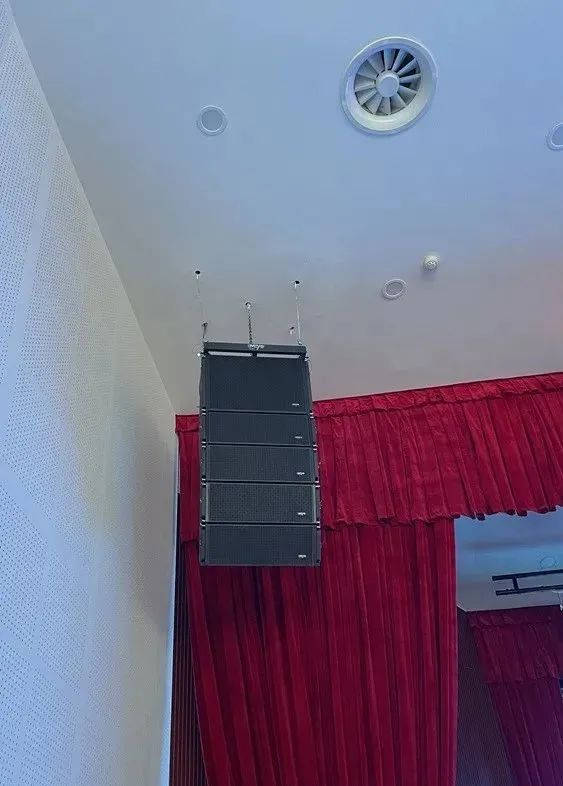

安裝位置：在舞臺口兩側吊掛安裝;
組合形式：每組 4+1 只揚聲器；
覆蓋特點：覆蓋所有觀眾區域,采用左右聲道立體擴聲方式， 使觀眾在欣賞表演時獲得更好的聽覺效果。

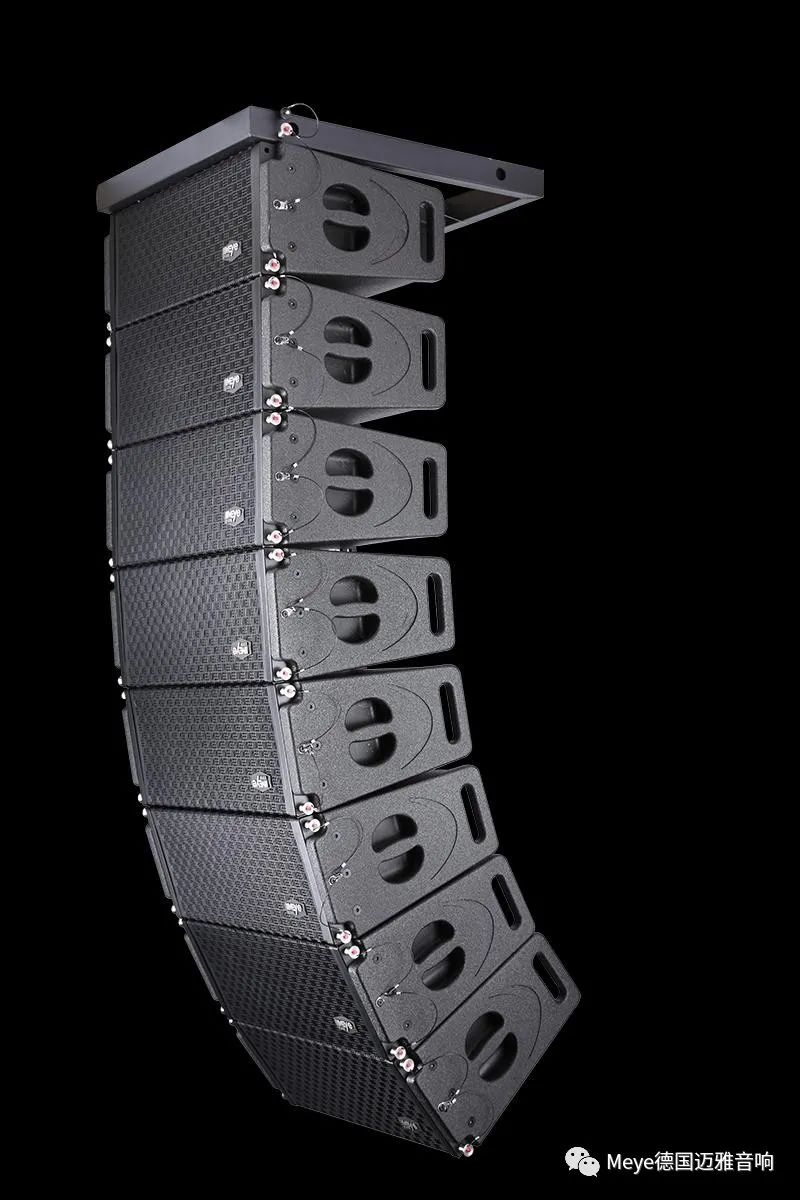

GL-208PLUS
（2） 超低頻揚聲器布局設計
數量：采用2 只BF-18超低頻揚聲器；
安裝位置：擺放于舞臺兩側；
組合形式：每組 2 只 BF-18單十八寸超低頻揚聲器；
覆蓋特點： 和全頻線陣列揚聲器組合成三分頻擴聲系統， 增加擴聲系統低頻動態范圍， 使觀眾區域聽感獲得更好的聽覺效果。

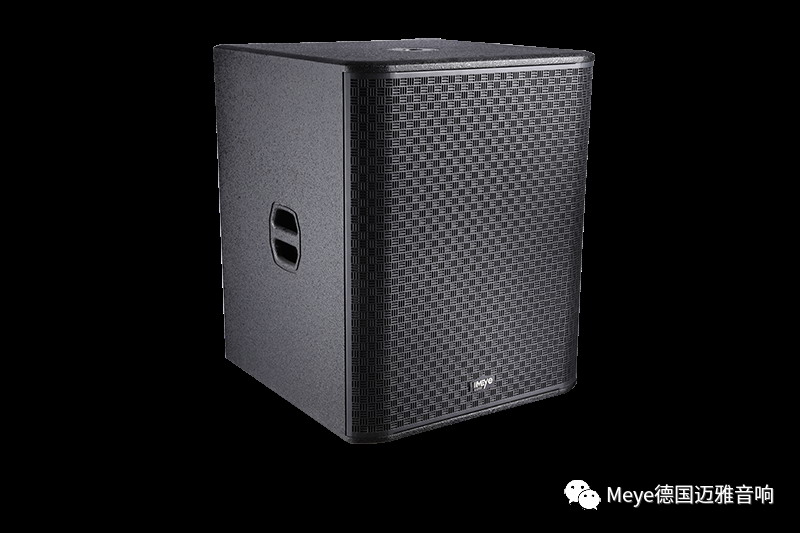

BF-18
（3）臺唇補聲揚聲器布局設計
數量：采用 2只 CX-208雙8寸同軸 點聲源揚聲器；
安裝位置：舞臺前沿暗裝或擺放；
組合形式： 均勻分布， 每組 1 只點聲源揚聲器；
覆蓋特點：覆蓋前排觀眾區域,能有效地降低聲像失真， 使觀眾在欣賞表演時獲得更好的聽覺效果。

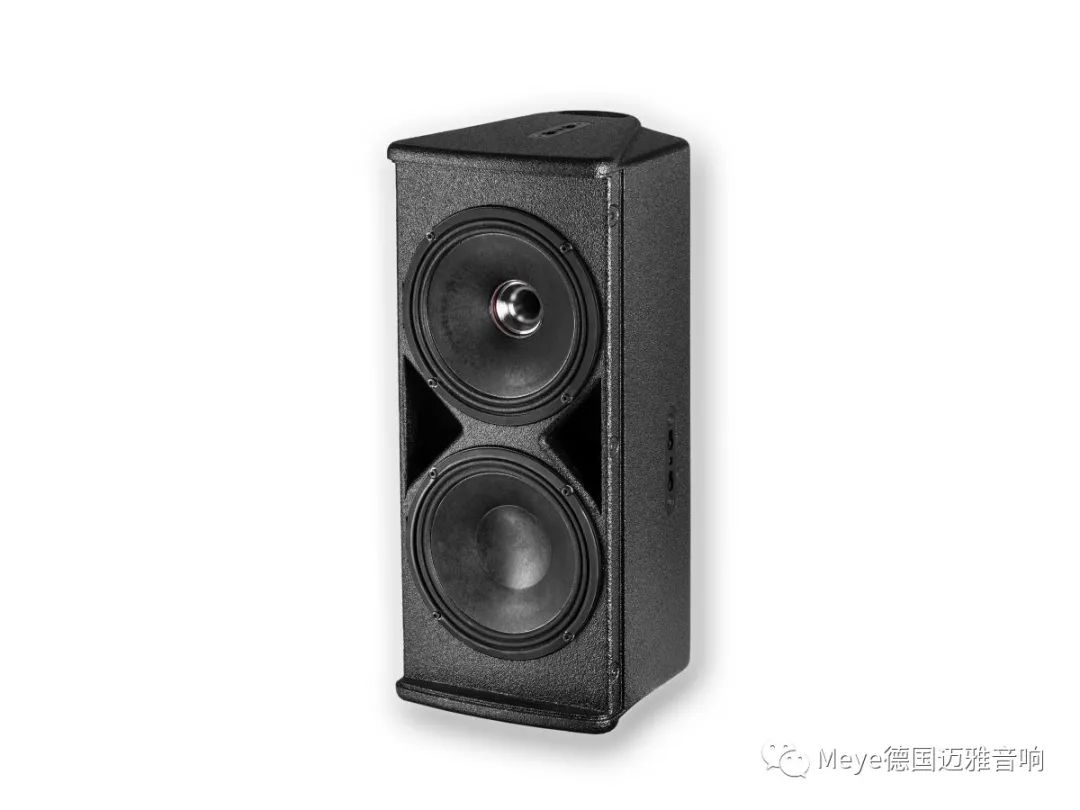

CX-208

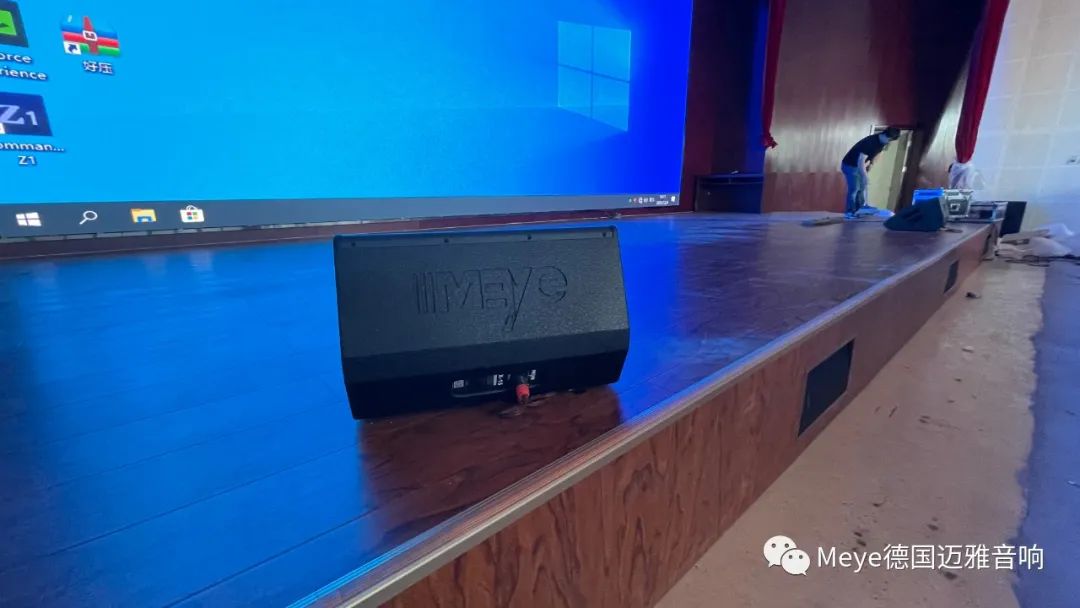

（4）舞臺返聽揚聲器布局設計
數量：采用 4 只 CX-15 單十五寸同軸揚聲器；
安裝位置：在舞臺口位置流動擺放；
組合形式：均勻分布， 每組 1 只點聲源揚聲器；
覆蓋特點： 覆蓋舞臺區域,分散擺放方式， 有效地降低聲干涉現象， 提高擴聲語言清 晰度， 保證每個監聽區域獲得更好的聽覺效果。

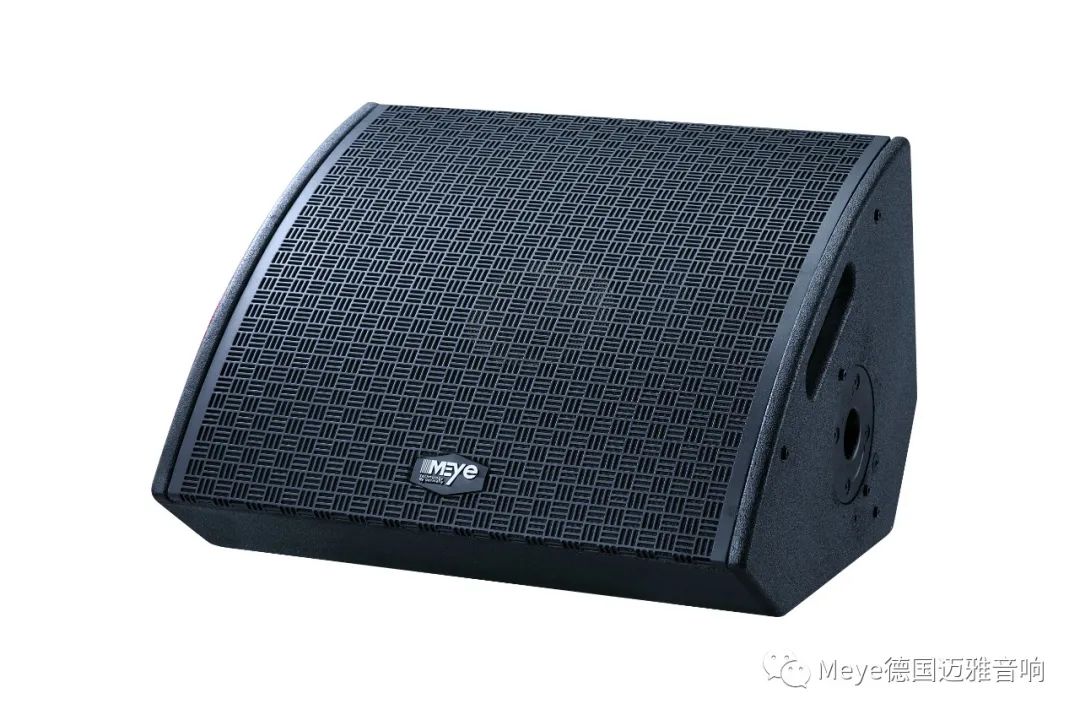

CX-15
|
