紅原雅克音樂節
給我一片微微藍天，綿柔晶瑩的白云，我想我會躺在大草原上縱情高歌，拋棄諸多俗世煩惱。當我腳底粘上草原第一縷黃泥時，當我視角裝不下壯闊的風景畫時，18℃涼風習習，倍感閑適，不由感嘆紅原：此景只因天上有，人間難得幾回聞。
轉秋的8月，VA雖然不能給你秋天的第一杯奶茶，但是一定能在海拔3500米景觀壯麗的大草原帶你感受一場別樣的音樂節。圖片
近50家中央級、省級、市級媒體和自媒體一次一次聚焦的阿壩和紅原特色標志性的文旅IP，憑借其巨大的文化影響、品牌價值、綜合效益，已在國內規模不等、類型各異、久負盛名的音樂節“叢林”中脫穎而出，成為“迄今為止中國海拔最高的音樂節”，躋身國內一流的高海拔、高品質、高水平少數民族原創音樂文化盛會。
星空下、微風中,為期3天的2022第五屆紅原大草原雅克音樂季文旅活動在韻律與節拍中喚醒迸發，紅原時光此刻傾臨…
音樂季期間，包括任賢齊、孫楠、張震岳、黑豹樂隊、ANU等多組歌手樂隊齊聚紅原大草原， 演繹民謠流行、民族原創、搖滾電音多類型曲目，持續輸出勁爆音浪，將音樂Live與自然場域融合，呈現一場草原音樂狂歡盛宴！
如此盛事，現場擴聲系統設計、擴聲保障當是此次工作的重中之重。

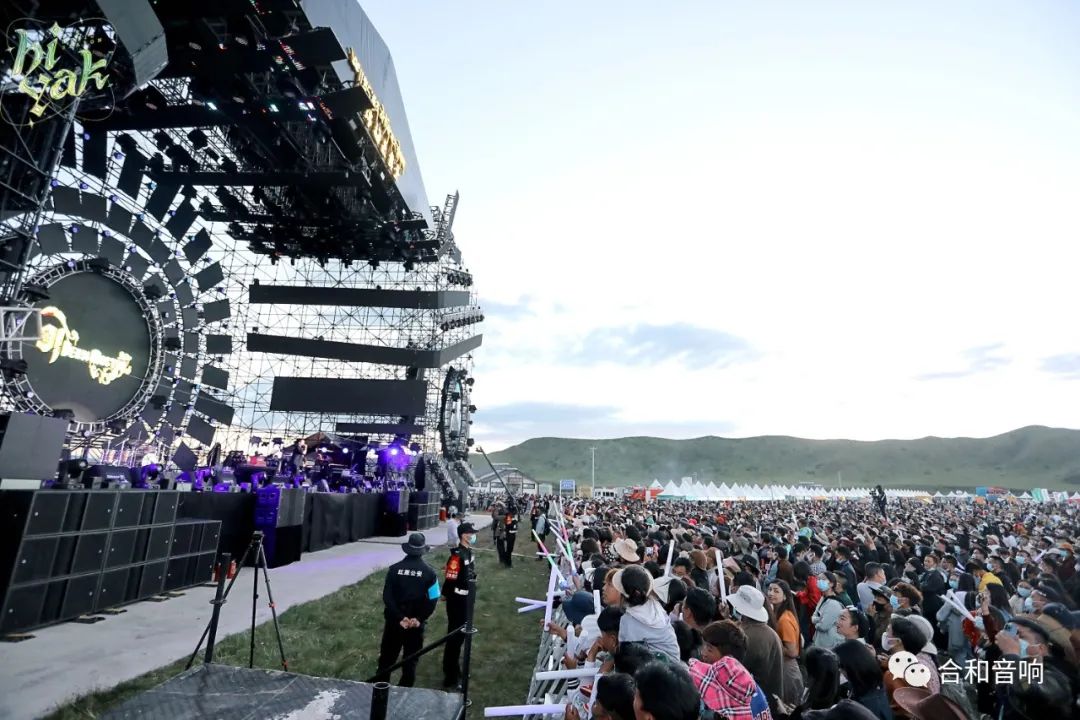

應用在邦錦梅朵舞臺的VA（雙十五+雙十二）線陣列系統PRO X+LAL，全程為雅克音樂節保駕護航！
穩定、優效、精致、科技…同時也擁有綜合實力底氣的VA，憑借專業的音響系統設備和優質的技術支持服務，如同千萬匹駿馬，在這草原上縱橫馳騁，讓人情緒燃燒、心靈震撼！
現場擴聲配置
主擴：8只雙十五寸三分頻線陣列音箱PRO X
16只雙十二寸三分頻線陣列音箱LAL
超低：16只雙十八寸倒相式超低音箱S28
前補：8只雙十五寸三分頻線陣列音箱PRO X

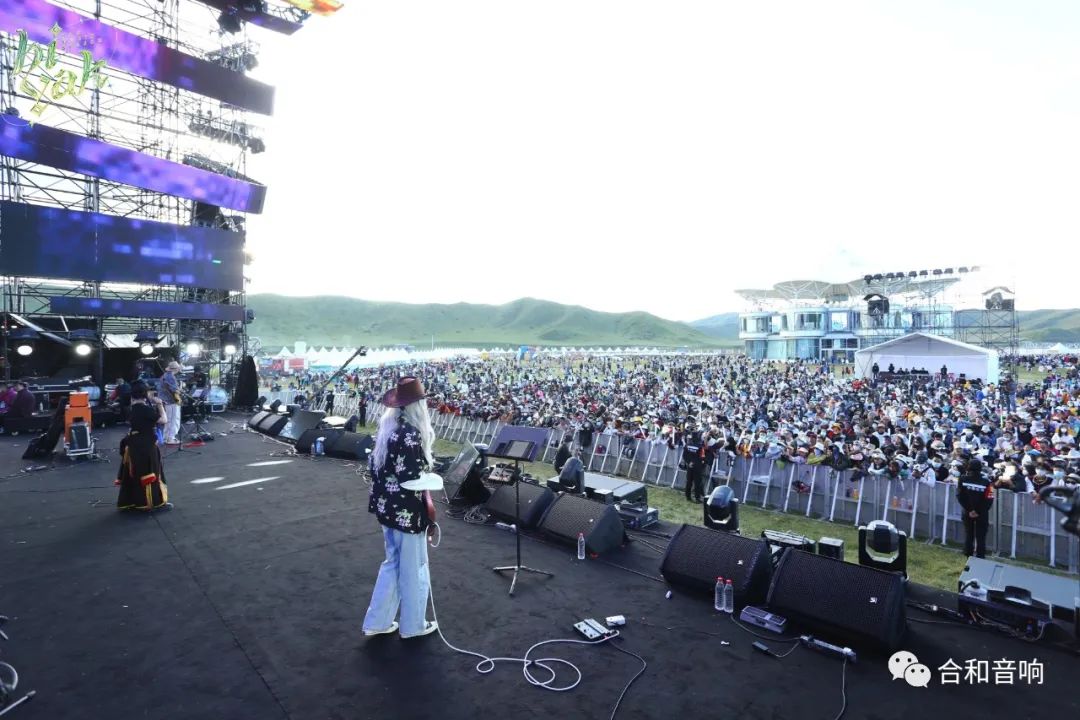

返聽：12只十五寸舞臺監聽揚聲器M15
(孫楠老師彩排現場)
關于擴聲系統設計搭建調試心得體會
據小編了解，這場活動在前期現場擴聲系統搭建時，有些許波折，讓我們VA技術工程師“記憶猶新”！圖片
VA技術工程師到達場地之后，一個突如其來的消息讓他措手不及，專門搭建挑出來的雷亞架竟然被拆了，然后又了解到吊音箱的那一格有一塊大屏，大屏的頂端在9米的位置，再加上VA音箱的長度5.1米，相當于系統的高度竟然達到14米高的位置，但我們要知道，此類型的活動場地縱深是比較長的，所以音響之間的夾角就要張的比較大，那么…就很有可能因為音響的能量不集中從而導致聽感上聲音沒有什么密度。
這無疑是一個嚴峻的挑戰。面對復雜多變的現場環境，我們工程師的頭發又少了一撮。圖片
方案一
為了應對此種情況，大聲壓系統覆蓋，加上漸層的結構處理方式，無疑是綜合考慮的解決方案：PA主擴8只PRO X 雙十五線陣列系統加4只LAL 雙十二線陣列系統。LAL是作為Downfill，主要覆蓋前區照顧前20米的觀眾，20米往后的就由PRO X 雙十五系統來照顧。
吊掛完成
可是，當準備調試的時候，意外還是發生了圖片
大屏和燈光的小哥默默的往架子上固定了幾根架子，遠觀如同蟹腳，美觀的同時卻將音箱面部保護起來！
所以，聽感上大打折扣將是必然了。效果出來就驗證了工程師之前的全部猜想，高音就全擋完了，以及系統吊掛太高從而聲音的密度不夠。
經過不斷與甲方溝通，以及調音老師的努力下，終于把位于音箱下方的所有屏幕全部拆了，那么音箱的吊掛高度就可以降下來了。
工程師當下決定把所有的音箱全部拆了，因為考慮到線陣總的長度問題，果斷更換另一個搭配方案。圖片
方案二

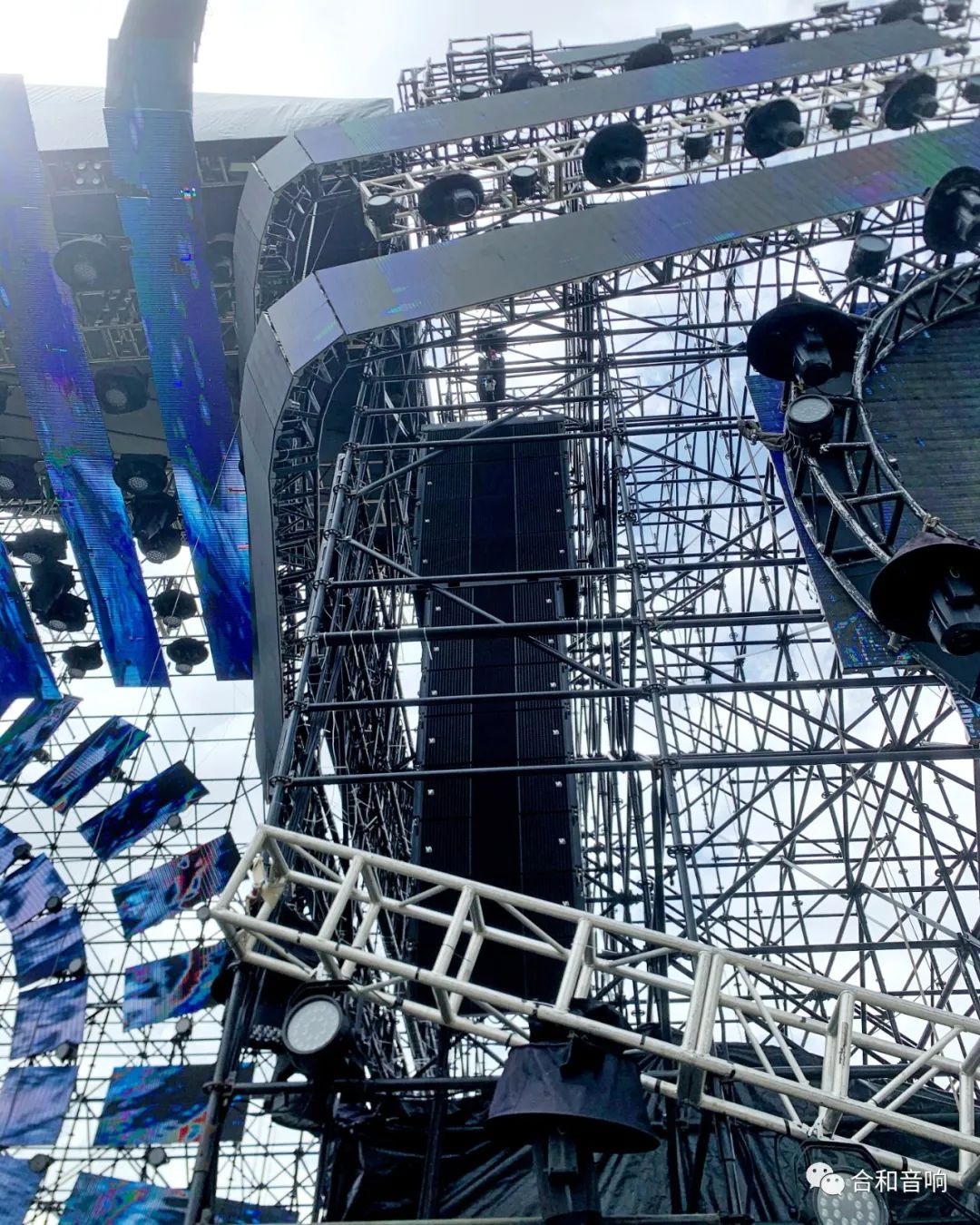

如圖所示，上面4只吊的是雙十五線陣PPO X ，主要負責遠場的擴聲。然后下面的雙十二線陣LAL，主要負責前區以及控臺的區域。

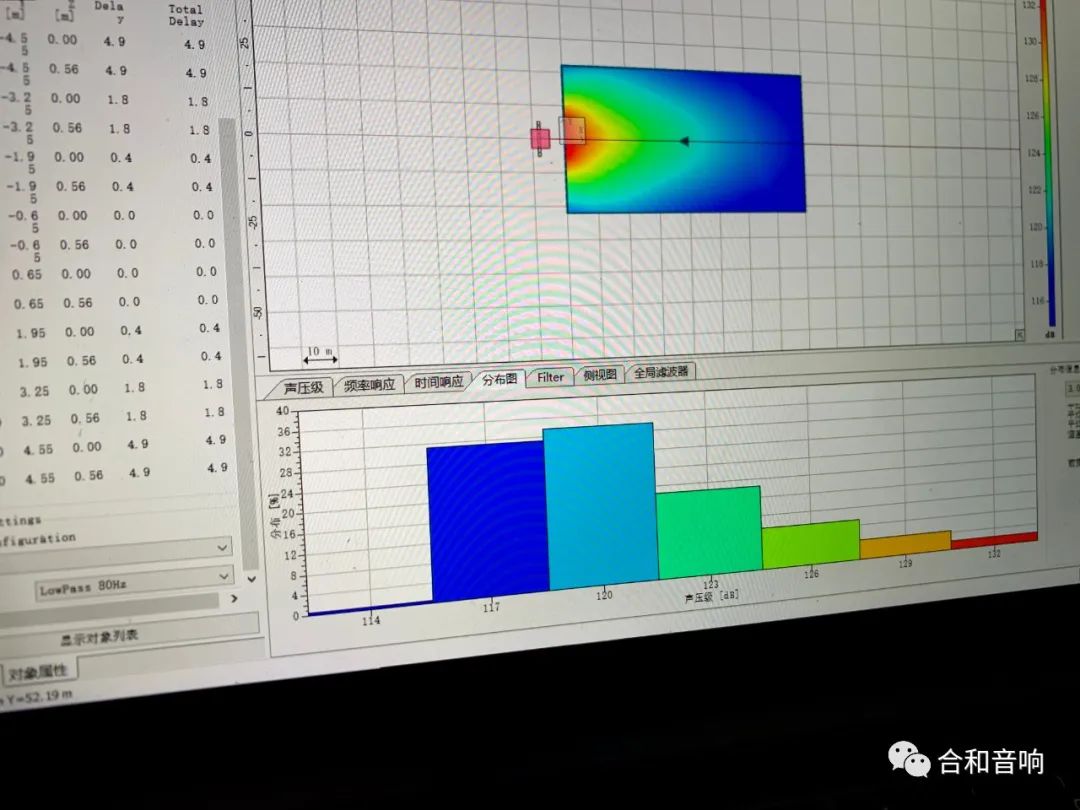

超低系統這塊在最開始的溝通的時候決定用弧形陣列在臺口擺一排，由于考慮到超低能量的均勻性，以及避免波瓣。弧形陣列無疑是最佳方案之一（前提條件是超低數量要夠）如圖：
就在擺好超低，做好延時，感覺前期工作接近尾聲的時候，又一個難題砸到咱們工程師頭上！舞臺中間需要擺兩個樓梯，寬度是3米。位置的尷尬迫使咱們無處擺放。
世上無難事，只怕有心人，經過又一輪構思，還是決定換一種玩法：縱向陣列！

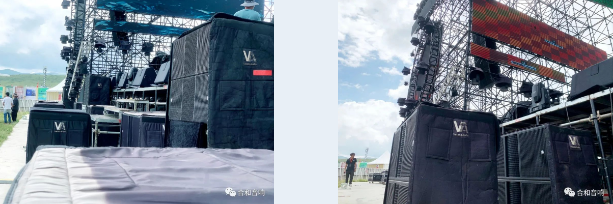

兩組超低之間的間距是3.7米，這樣子中間的間距就可以放得下樓梯了。
上圖為超低的縱向陣列，大家可以看到超低音箱前后擺。那么前后擺的距離也是有講究的，是跟頻率有關系。
公式：聲速/頻率/4=間距，我們拿60Hz來算，得到的結果就是1.4米。那么要形成這個結構還需要給前面的音箱加上延時；延時算法：拿剛才算出來的間距1.4/聲速x1000，那么得到的結果就是4.1ms。我們就給前面這一排統一加上4.1ms的延時。然后再跟全頻去對延時就ok了。
當然，現場出現的狀況，工程師的經歷僅僅是冰山一角。我們當以完美的結果詮釋咱們技術支持的深度思考和專業素質，保證VA用戶每一場活動得到最優效果，穩定進行擴聲保障工作！
“特別鳴謝：
感謝忙碌在一線的系統工程師們，
感謝成都嘉美兄弟文化傳媒有限公司
提供精彩案例！
(第一排右一VA系統工程師)
*以上部分圖片視頻來源網絡
VA品牌是合和旗下自主研發的音響品牌，以線陣列系統音響為專業產品進軍流動演出市場，以及Livehouse等工程項目。憑借創新的設計理念和過硬的產品質量，建立了極好的用戶口碑。把還原最自然的聲音作為終極目標，發揮產品最佳性能，為用戶創造價值。同時為用戶提供技術支持，包括產品安裝培訓，系統調試服務，行業技術交流等。整合更多資源，達到共享共贏。
|
