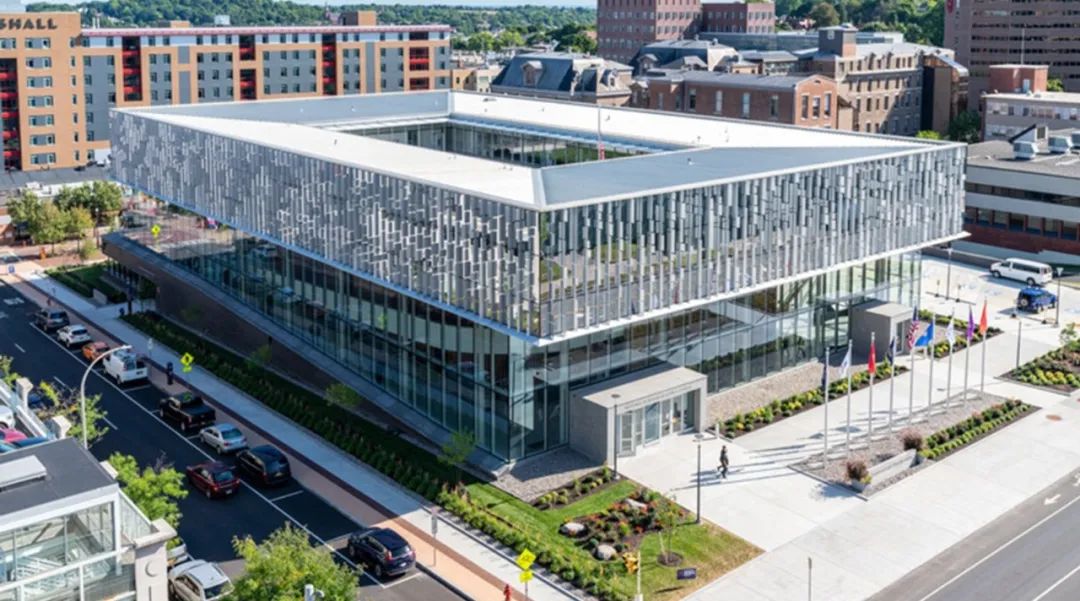

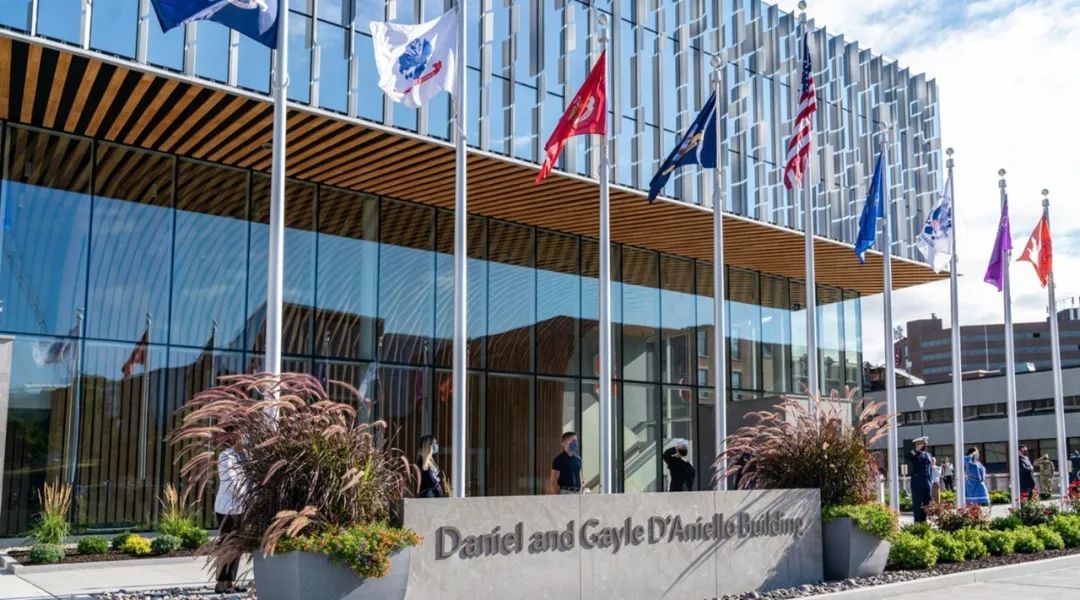

雪城大學新建的退役軍人進修中心 (NVRC) 旨在為美國現役和退役軍人，及其家屬提供創新的課程培訓，并落實相關支持計劃。NVRC 設立在 Daniel & Gayle D’Aniello 大樓內，其舒適的空間環境和集成的先進技術令校內廣大師生、員工乃至校外機構都受益匪淺。該大樓地處學校與雪城弗吉尼亞醫療中心之間的最佳位置。如此匯聚尖端科技的場館在促進教學創新，推進政府與社區間合作的同時，也幫助提升了保家衛國的軍人的個人綜合能力。它被稱作學校乃至紐約州中部的“退役軍人之家”。
項目挑戰

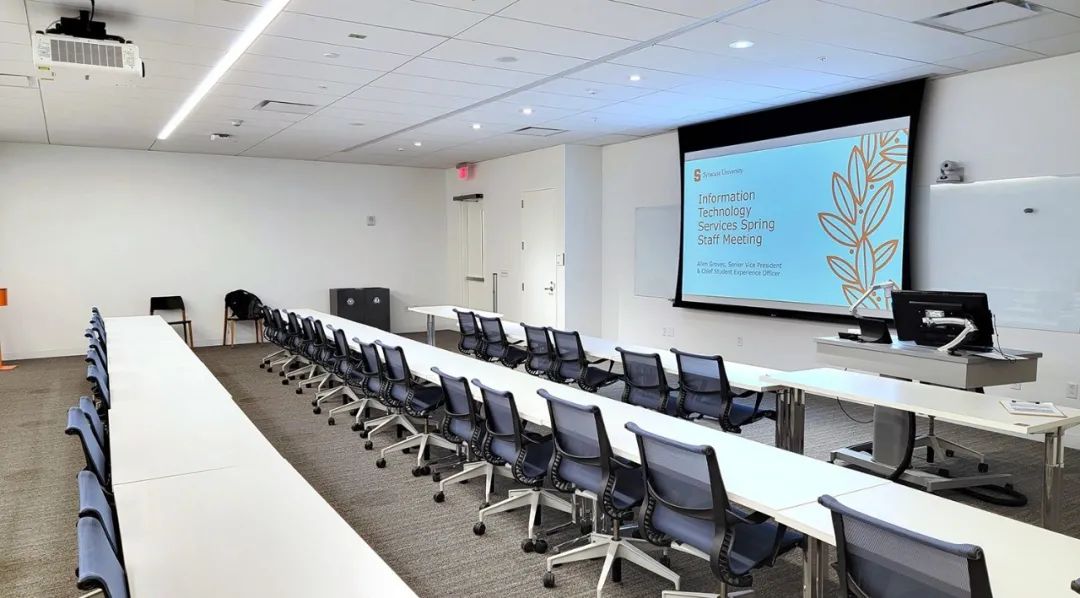

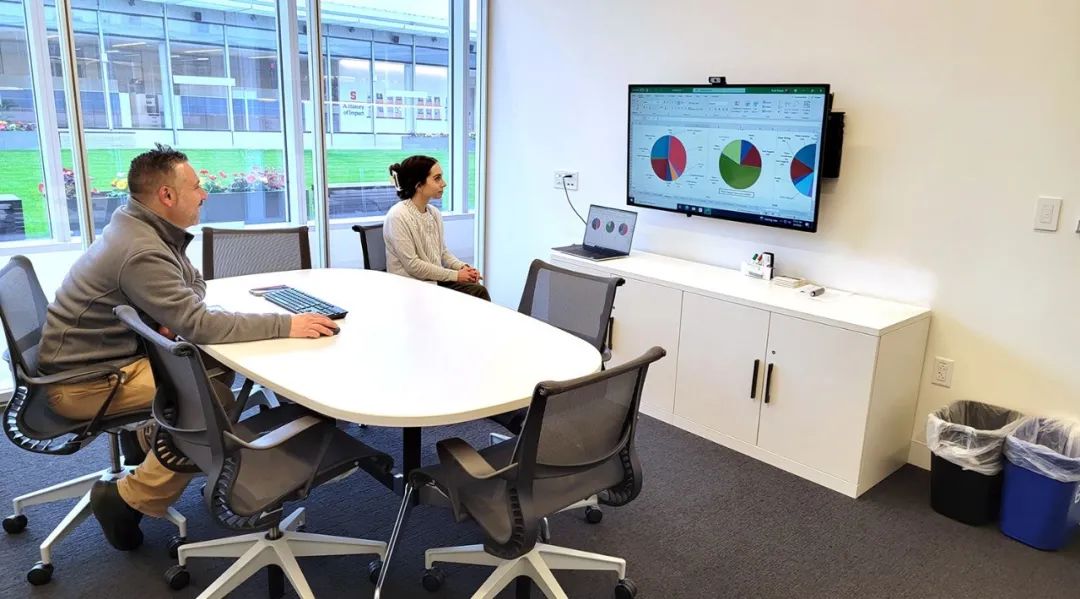

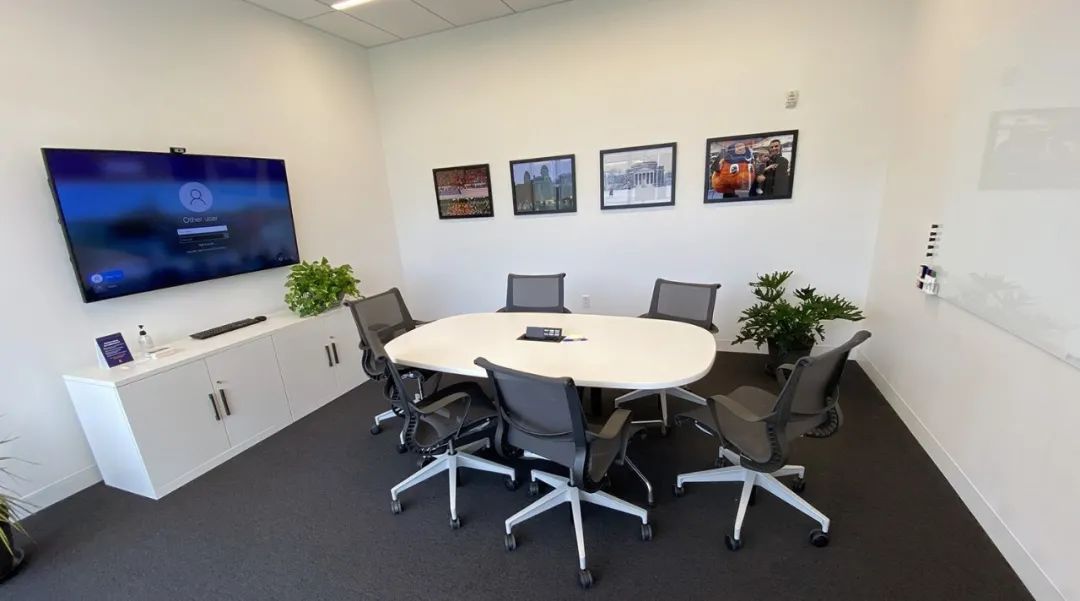

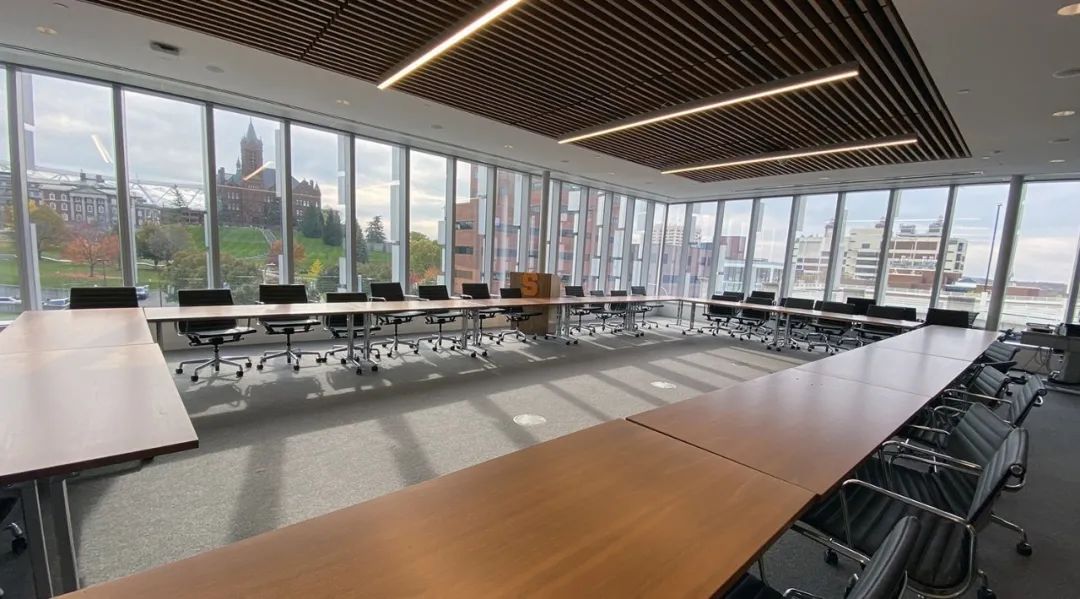

NVRC 應提供協作及會議場所，來培養學生的理論研究、可操作編程及思維領導力。該中心需配備多個學習空間和會議室，以及內設 750 人禮堂的會議中心。系統部署應支持多路信號源，從 Blu-ray® 播放器和實物投影機，到 BYOD 以及安裝在天花板和墻面的 PTZ 攝像機等。投影系統和不同尺寸且高度可調的顯示設備用于保障室內不同位置的觀眾的觀看效果。
所有房間的 AV 系統在支持廣闊功能的同時，應方便不同能力水平用戶的輕松操作。這就意味著系統操作須足夠直觀、易用，且穩定可靠。與此同時，部分功能還應支持自動化或遵循 ADA 指南，以進一步簡化用戶操作。
解決方案
NVRC 的設計遵循 ADA 通用無障礙指南，可隨時為不同能力水平的校內師生及訪客提供所需資源。例如，集成的 ALS 系統和帶攝像機的手語計算機輔助實時轉錄顯示器可為聽障人士提供操作便利。為滿足 LEED 認證建筑條例，設計團隊為項目選用了 Extron DTP® 系統、音頻及控制系統等多款產品和技術。

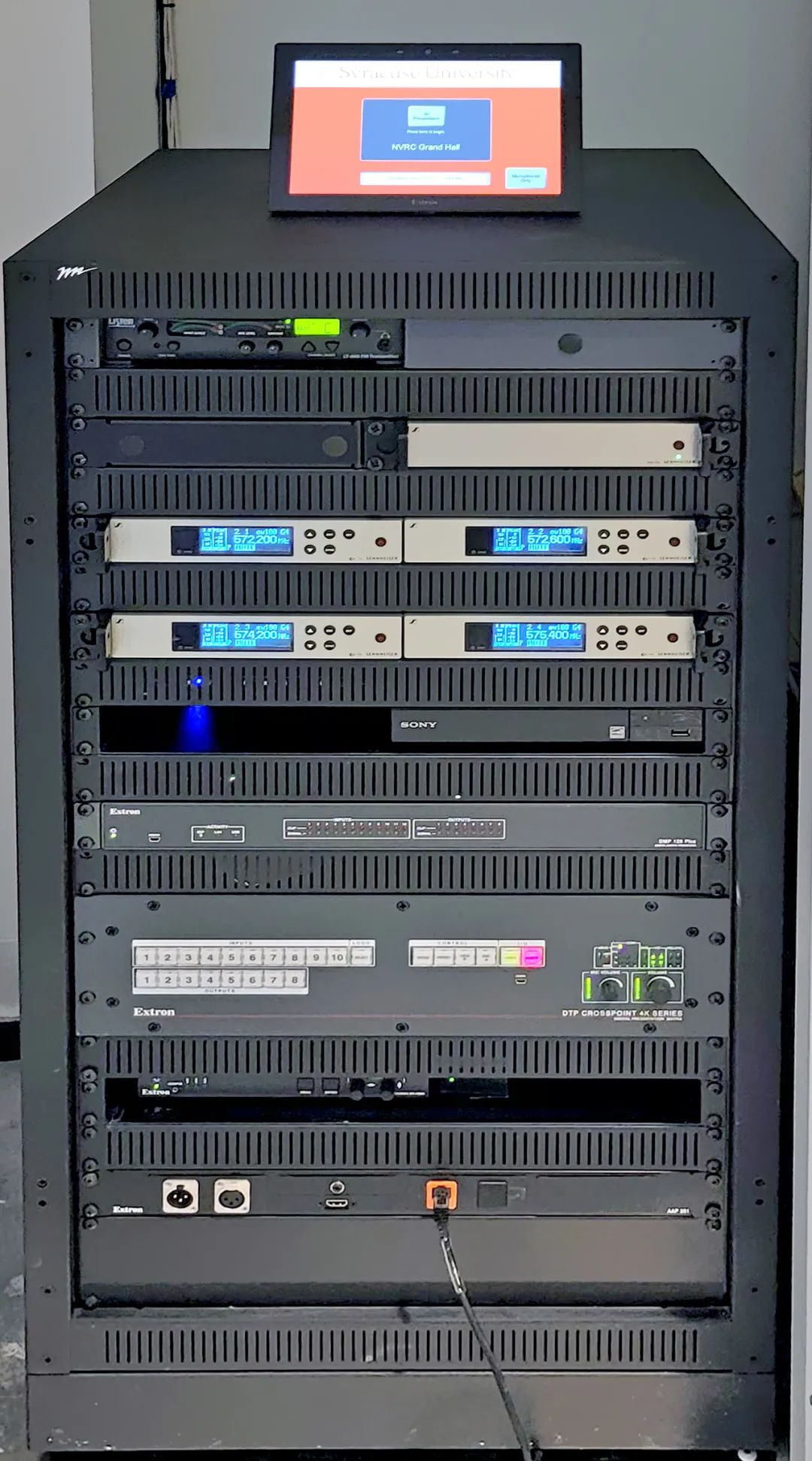

DTP CrossPoint® 4K 無縫演示矩陣切換器是所有房間 AV 系統的核心設備，可分別提供 10x8、8x6 或 8x4 的固定輸入/輸出配置。在諸多功能特性中，無縫切換過渡是最受教師、演講嘉賓及學生青睞的。該功能為整個內容演示過程增色的同時，也幫助退役軍人及其他學生學習并演練專業演講技能。
DTP 矩陣切換器集成控制處理器和支持 AEC 的音頻 DSP 混音功能，并內置 100 W 的單聲道功率放大器，這大大簡化了系統的安裝和配置。校方選用 DTP 是基于其經驗證的可靠性和多功能性，如：支持 HDMI 和 DTP 輸入/輸出，Vector™ 4K 圖像解析度轉換技術，以及通過單根雙絞線電纜傳輸視音頻及控制信號至 100m 遠的距離。
圖像解析度轉換引擎可將每路 DTP 輸出的視頻單獨解析度轉換至 4K，而數字輸入/輸出端口可實現與其它集成更多技術的房間系統進行對接。集成的三端口 AV LAN 交換機可將 AV 設備與校園網絡分離，以確保 NVRC 網絡擁有足夠的帶寬。

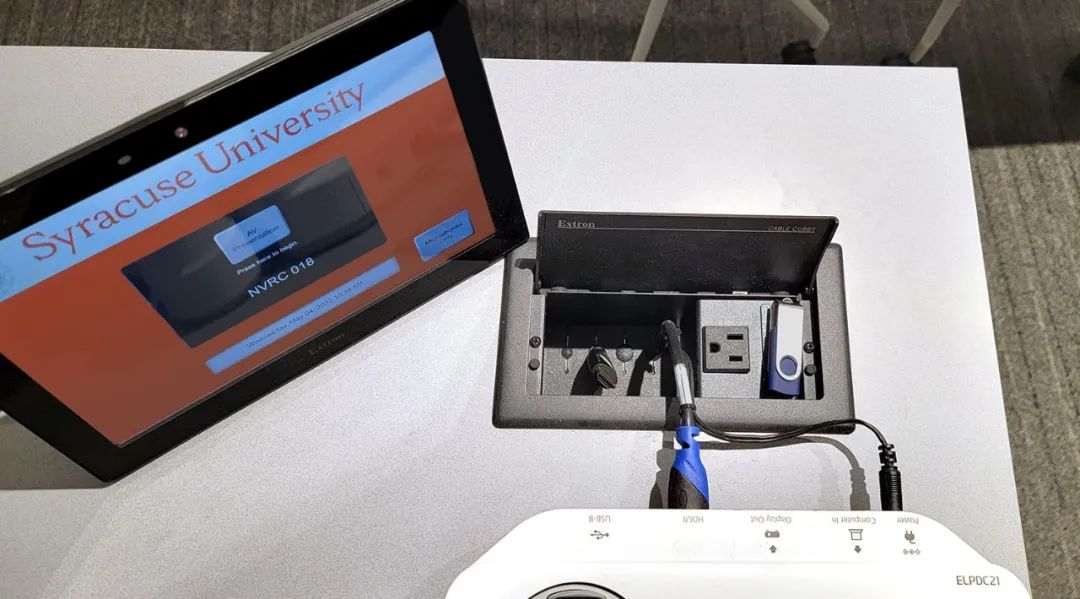

個別房間配備的 Cable Cubby 222 US 電纜安裝接線盒用于 AV 及 AC 電源連接，也可為現場工作站、講臺或會議桌上的外接設備供電。
常規 AV 系統采用單臺或多臺四路輸入 HDMI 切換器, 即 SW4 HD 4K PLUS 4K/60 HDMI 切換器或集成 DTP 輸出的 DTP T SW4 HD 4K HDMI 切換器。以上型號用于信號的自動切換，并可將其從室內源設備或用戶設備傳輸至設備間機柜的矩陣切換器。室內信號的自動切換大大減少了機柜內輸入端的配置數量，用戶可選擇安裝最佳尺寸的 DTP CrossPoint 型號。為實現室內 AV 及控制信號的分配，DTP 發送器和接收器負責在切換器/矩陣切換器和信號源及顯示設備之間傳輸 4K HDMI 信號。USB Extender Plus 發送器和接收器則用于 USB 信號的傳輸。
DTP 矩陣切換器內置的 100 W 音頻功率放大器可為天花板揚聲器提供驅動。揚聲器的數量具體視房間大小而定。ProDSP™ 數字矩陣處理器可對麥克風和節目音頻進行選擇及混音，并根據房間的音效需求進行定制化處理，非常適用于對音頻品質有更高需求的房間。室內音頻的微調主要包括音頻延遲和回聲消除等。此類處理功能均支持 AEC，確保為現場所有人員，包括輕度聽障人士提供正常通信。對于嚴重聽障人士，大多數房間均支持 ALS 功能。
在集成 DMP 128 Plus C AT 的房間，音頻信號經處理后可通過 NVRC 網絡實現 Dante® 傳輸。DMP 128 Plus C V 被部署在需支持 VoIP 的房間，如：330 會議室。部分房間選用 XPA 2001-70V 放大器作為室內揚聲器的驅動
矩陣切換器集成的 IP Link® Pro 控制處理器可與 TouchLink® Pro 觸摸屏、MediaLink® 控制器及 eBUS® 按鍵面板協同工作，提供用戶友好的系統控制。IPCP Pro 250 控制處理器通過點對點的方式實現房間控制。
大型空間采用多點控制。如報告廳前方墻面、控制間及兩間休息室共配備 4 臺不同尺寸的 TouchLink Pro 觸摸屏 - TLP Pro 1025M、TLP Pro 1720MG 和 TLP Pro 725M。

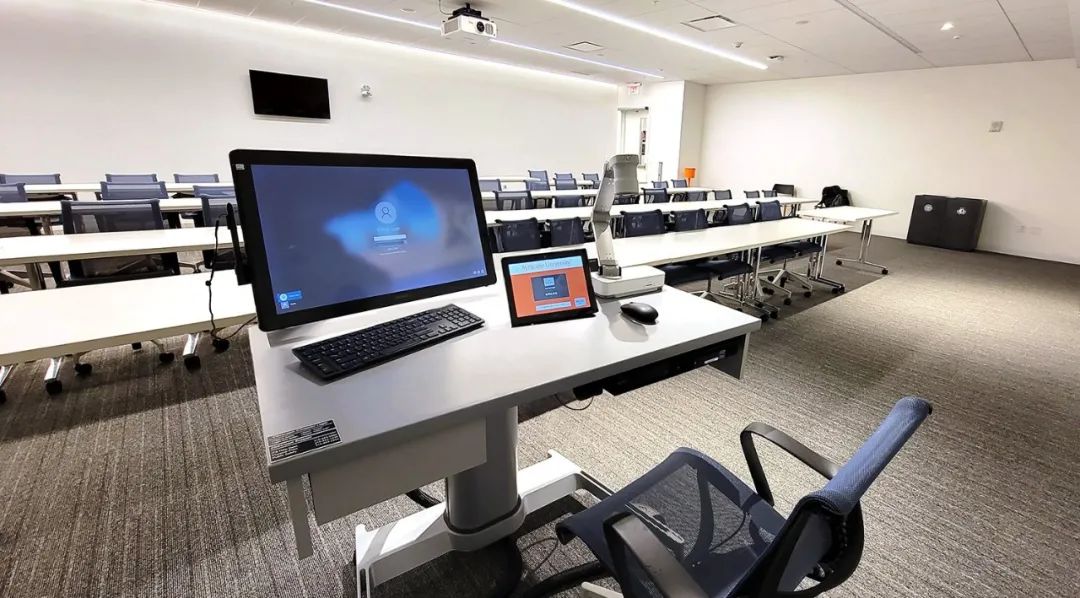

當報告廳被用作階梯教室，內置 10" 觸摸屏的可調節高度的 Steelcase® Airtouch® 工作臺通過舞臺的地插盒連接至系統。其內置的設備主要有注解監視器、微型電腦、Blu ray® 播放器、實物投影機、AV 連接以及 TLP Pro 1025T 觸摸屏。TouchLink Pro 的電容式觸摸屏提供的高分辨率和色深，可讓低視力用戶亦能夠清晰地看到屏幕，并實現輕松操作。
安裝在家具及墻面的控制產品可完全滿足 NVRC 對直觀便捷操作的需求。eBUS 按鍵面板 EBP 50 和 EBP 1200C 采用輕觸背光按鍵，其標簽可根據房間具體功能進行定制。此外，EBP 1200C Cable Cubby® 外殼的三個開孔內安裝有 AAP™ AV 連接及電源模塊，可為師生的多臺設備同時供電。
MediaLink 控制器 MLC Plus 100 AAP 也采用類似按鍵。同時，其棱邊、圓倒角及螺釘均被隱藏在面板下，既確保表面的光滑無痕，又可防止螺絲的丟失。PoE 功能使其可通過單根以太網電纜進行供電及并通信。AV 連接方面，4 個單格 AAP 模塊均可用于系統連接。
成果反饋
“Extron 產品的可靠性、一致性和易用性，使其能夠通過提供相似的功能操作，為遷入全新 NVRC 的學校院系及其學生帶來無縫過渡體驗。這對于疫情期間學校各部門的正常運轉，顯得尤為重要。”
- Michael O'Mara
學習環境與媒體制作部主任
雪城大學
NVRC 是雪城大學引入的首個集成多元化創新技術的多功能場館。它為美國退役軍人及其家庭所面臨的社會、經濟和健康等問題提供了有效的解決途徑。入駐該場館的有雪城大學的陸軍及空軍預備役軍官培訓團、退役軍人及軍事事務辦公室，以及為退役軍人及其家屬設立的 D'Aniello 研習班。這里還設有各類展覽和畫廊，重點突出了學校為退役軍人提供服務的悠久傳統。
場館自投入使用以來，所有學習空間均保持正常運行，會議中心和報告廳也承接了各類社區活動和講座，并成功召開了全國性的會議。由此可見，集成了 Extron AV 系統和技術的 NVRC 在學習、支持和無障礙空間方面顯然是一個非常成功的案例。它向我們展示了如何通過學校、社區和政府間的合作，為美國現役和退役軍人及其家庭謀福利。
