近日有些朋友反應
對于 TIS 前期的溝通圖片看不懂
嗯! 不意外,因為錯誤在行業當中行之有年了
這個從行業里面 TS(大二 )跟 TRS(大三)連接器銷售比例可以看得出來
問題發生頻率不低!!
但大家沒有意識到!!
首先我們先看到

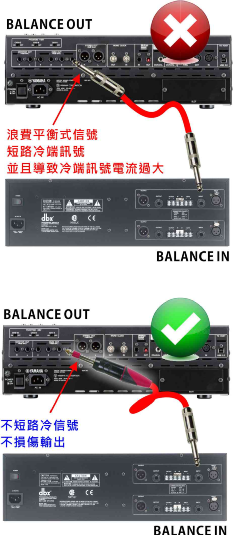

場景1
最常見的TS-TS導線
連接到一個 平衡式輸出>平衡式輸入
此時平衡式輸出的R被短路到S
平衡式輸出的冷端趨近于短路
輸出電流變得很大
至于輸入R被短路到S
輸入電路則將訊號視為非平衡進行處
存在:
浪費平衡式信號
短路冷端訊號
并且導致冷端訊號電流過大的二重缺點
那就有人說: 我改成用TRS 行了吧?
場景2
TRS-TRS導線
連接一個 平衡式輸出>非平衡式輸入
但制造商使用TRS插座短路RS兩點
此時平衡式輸出的R被傳送到輸入端了
結果---TRS插座短路RS兩點...一樣!
平衡式輸出的冷端趨近于短路
輸出電流變得很大
存在:
短路冷端訊號
并且導致冷端訊號電流過大的缺點

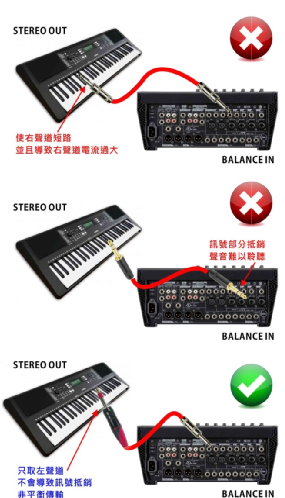

場景3
最常見的TS-TS導線
連接到 一個鍵盤的立體聲輸出
對上 MIXER LINE IN平衡式輸入
此時平立體聲輸出的R被短路到S
平衡式輸出的右聲道趨近于短路 輸出電流變得很大
至于輸入R被短路到S
輸入電路則將訊號視為非平衡 進行處理
存在:
使右聲道短路
并且導致右聲道電流過大 的缺點
場景4
TRS-TRS導線
連接到一個鍵盤的立體聲輸出對上MIXER LINE IN平衡式輸入
此時平衡式輸入持續進行熱TIP-冷RING
結果造成左右聲道當中訊號相同的低頻抵銷只剩高頻
存在:
訊號部分抵銷
聲音難以聆聽的嚴重缺點
綜合上述所述
這是因為:
PHONE JACK插座外觀一樣
用戶對于平衡非平衡立體聲的認知不足
沒有準備適當線纜所造成的困擾
事實上這些問題是我們售后服務在輔導用戶發現的
通常樂手老師手上也沒有更好的線...于是只好將就
而在租賃公司也不乏很多公司只有準備
TS轉XLR的線材…
經過統計行業中不少人也以為
MIXER 的 LINE IN /AUX OUT 是非平衡
這都需要列為必須改善的項目或觀念
配圖說明:如果沒有文字說明
我們根本無從知道這些插座到底是哪一種
圖片來源:網絡公開圖片

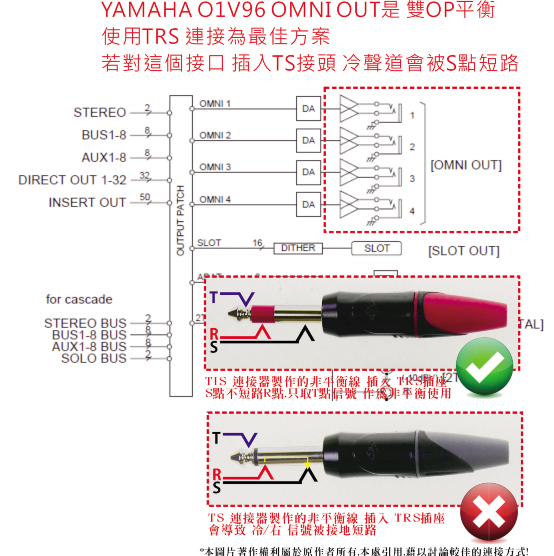

產品定位
這個TIS 連接器目標市場是樂器配套市場
我們建議
用TIS連接器取代
所有非平衡樂器導線的源頭端
給設備的仍舊保持使用TS
這樣的設計可以
在短距離內一律作為非平衡使用
(街頭藝人小型音響系統都可以)
讓非平衡導線不會短路平衡式的冷端/立體聲的右聲道
上述四個問題全部都能避免
消費者無需顧慮輸出與輸入類型
非常適合規模龐大的MI樂器配套市場
SP102IX-BRR
附件:
常見的 TRS TS 在不同信號下正確連接腳位列表
*MU 接為單聲道非平衡(Mono unbalance)
*R 輸入插座內部短接R-S可能會導致源頭信號短路
*1僅在輸出端連接作為單端屏蔽
*2 部分用戶希望將單聲道分配給立體聲道同時記錄
▓●冷端與地需要被短路
|
