天津傳媒學院位于天津市，是經教育部批準設立的全日制民辦普通本科高等學校。截至2021年5月，學校建成了“廣播影視藝術綜合實驗區”、“舞臺藝術綜合實驗區”、“視覺藝術綜合實驗區”三大實踐教學平臺，其中舞臺藝術綜合實驗區，是天津傳媒學院戲劇、音樂、舞蹈類專業教學與實習實踐的重點實驗室體系，是實現學校“1. 2. 3+1”實踐教學體系改革的多功能實驗平臺，也是踐行“產、學、研、創”協同創新辦學理念的重要載體。該實驗區為戲劇表演、音樂表演、舞蹈表演、戲劇影視導演、戲劇影視美術設計、錄音藝術、舞蹈編導等相關專業的排練演出搭建了舞臺藝術實踐的共享平臺，能夠為完成跨學科、跨專業、跨年級協同實習與創作，培養戲劇、音樂、舞蹈等表演藝術專業應用型、復合型、創新型人才，提供綜合性專業實踐教學服務。
舞臺藝術綜合實驗區主要由大型舞臺演藝合成劇場、中小型音樂舞蹈劇場、戲劇表演黑匣子實驗劇場、高標準舞蹈排演廳、聲樂排練廳、器樂排練廳、280間標準琴房、MIDI工作室、電鋼琴工作室等專業教學與實習實踐的實驗室、排練廳、劇場建構而成。
其中大劇場可容納2000多人，學校的大型山水實景演出《天下盤山》、大型原創史詩音樂劇《天地運河情》、建黨百年大型話劇《大江歌罷》、原創奇幻音樂劇《鶴之愛》等均在舞臺藝術綜合實驗區排演合成；學校每年都會舉辦大型交響樂音樂會、合唱音樂會、音樂劇、話劇等創作排練和匯報演出。面對不斷多樣化的演出需求，學校堅持科學的投入，用最先進的技術手段來解決在以往活動中遇到的問題，而這次則選擇來自意大利的dBTechnologies的旗艦系列音箱來補充該場地的演出需求。

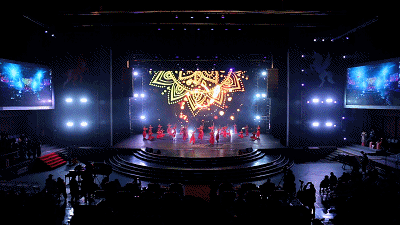

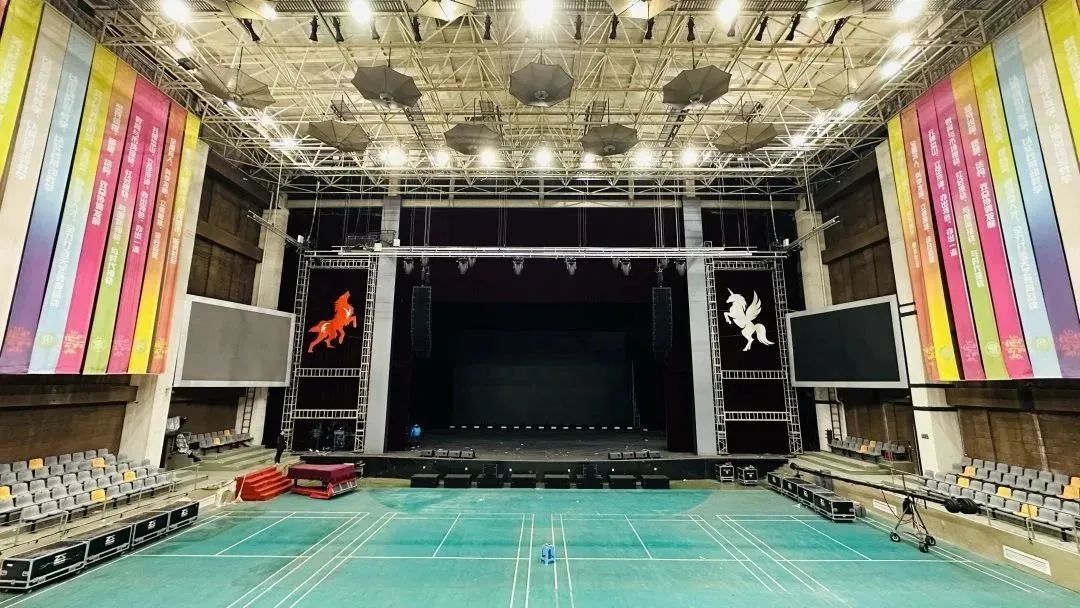

可容納2000多人的大型舞臺演藝合成劇場，由舞臺看向觀眾區
dBTechnologies來自意大利的文化與藝術古都博洛尼亞，這里有歐洲最古老的大學，是歐洲四百余大學公認的“大學之母”，這里也是意大利工業化程度最發達的地區。
意大利的文化與藝術古都博洛尼亞

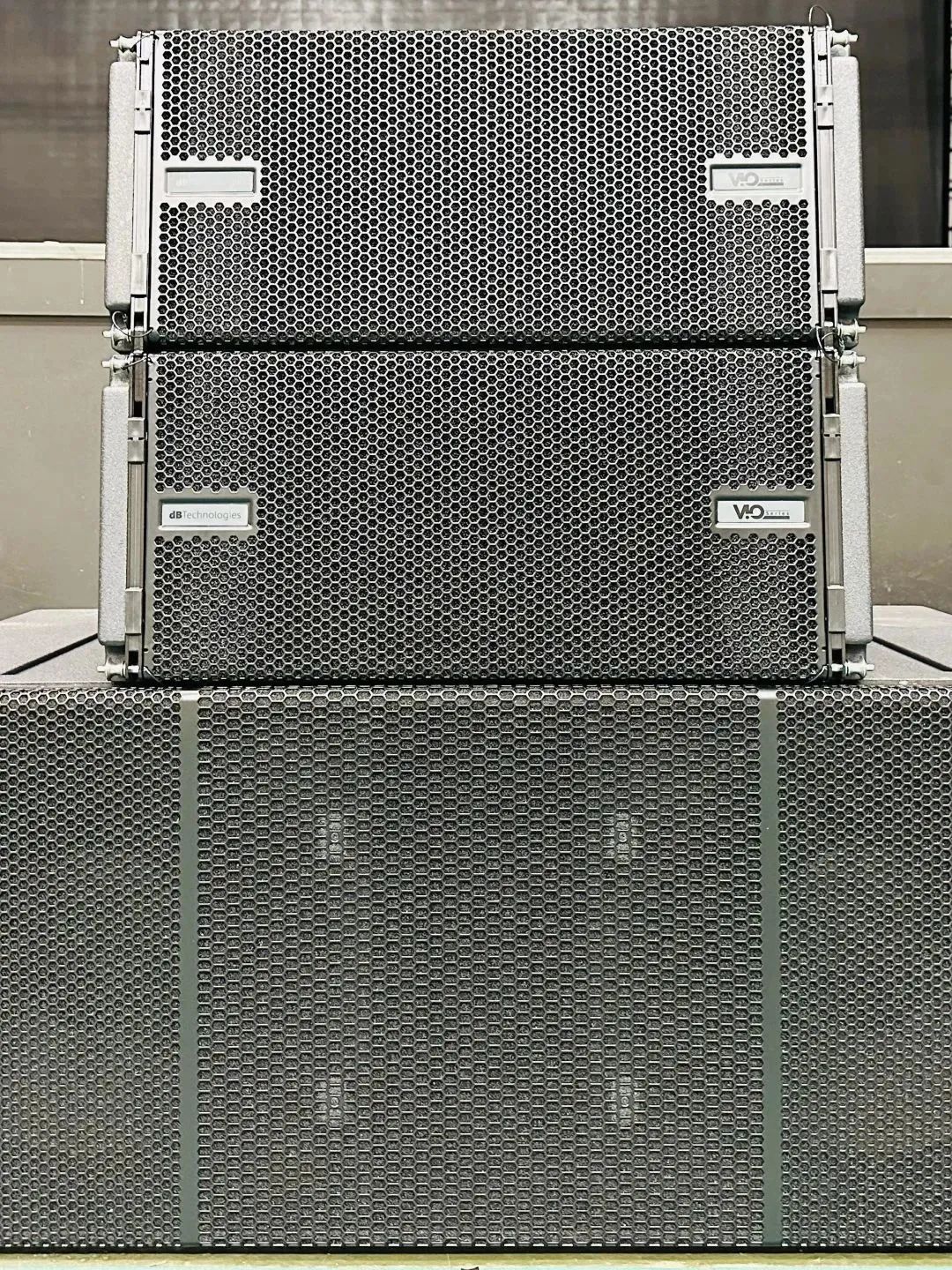

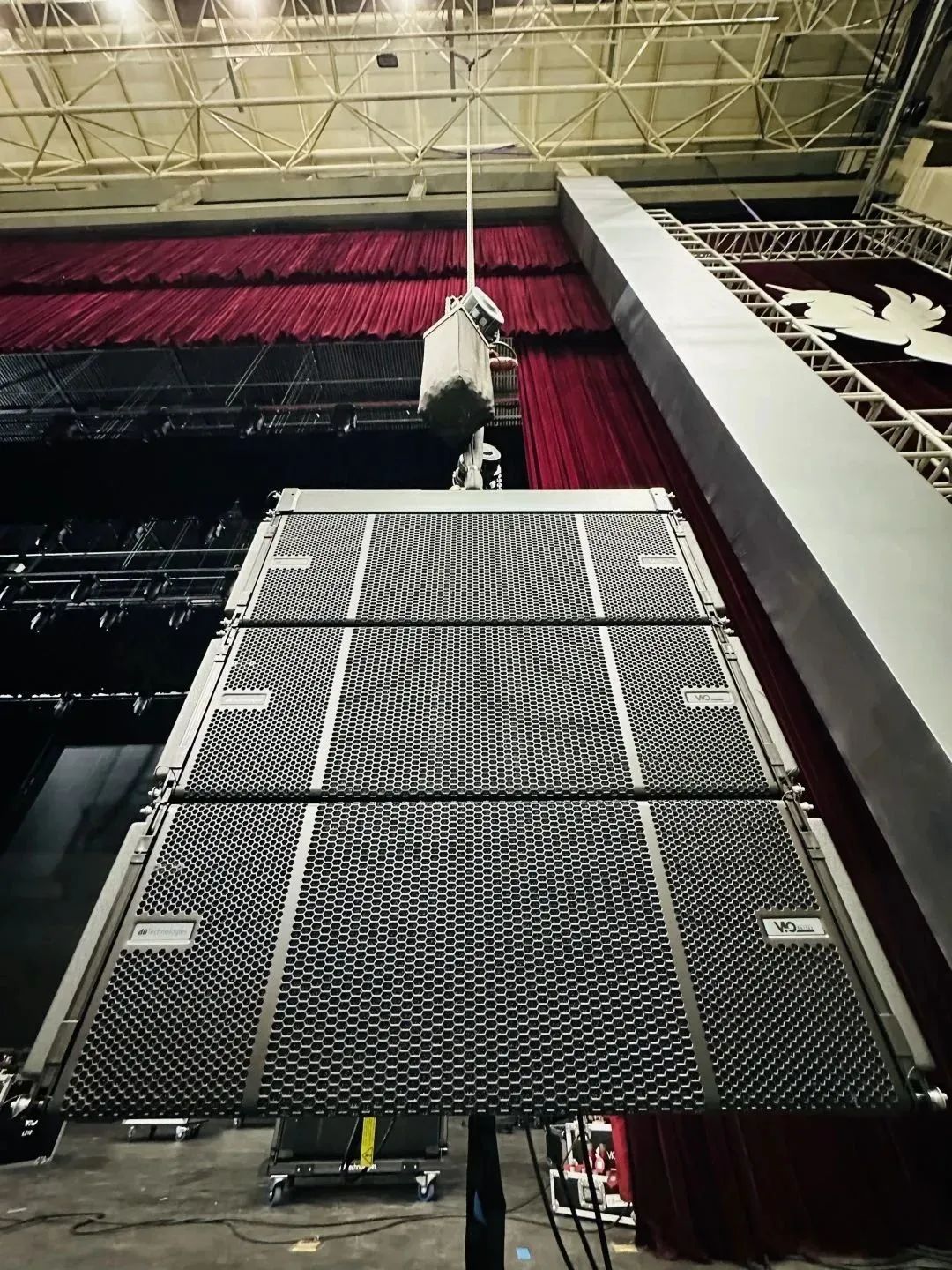

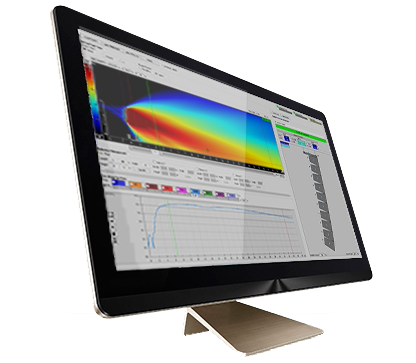

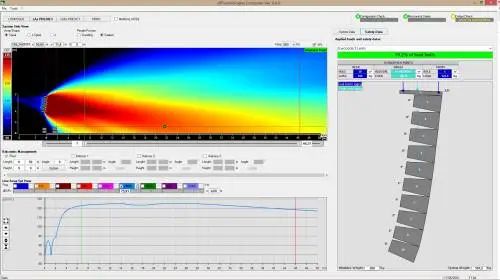

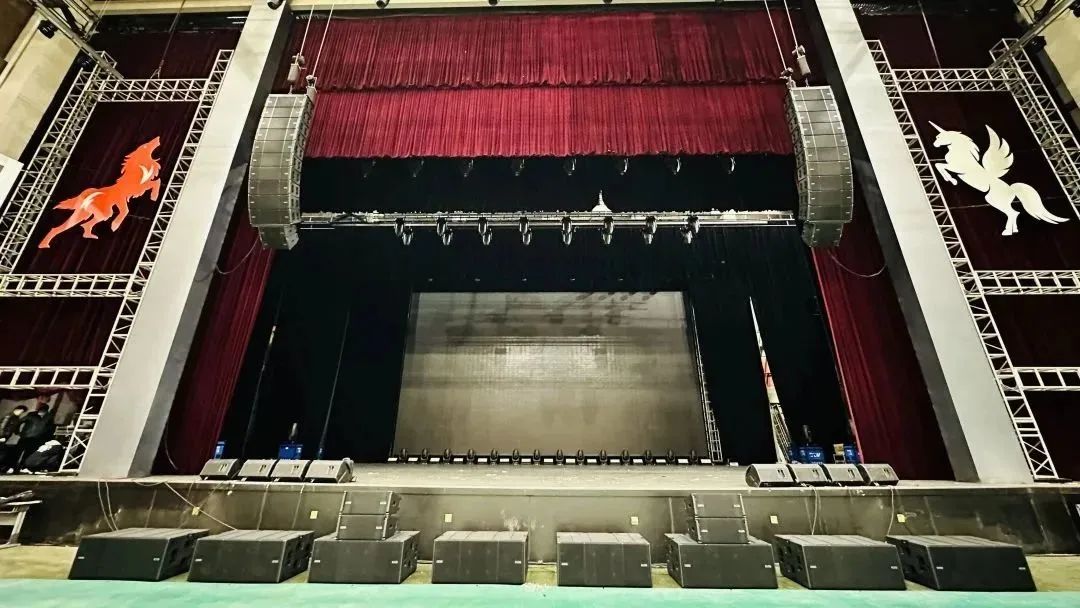

該場地有一個特點，觀眾席的高度落差較大，達到了21米，而且看臺的斜度也比較大，揚聲器需要覆蓋舞臺前區直至看臺最后一排的全部觀眾，該套系統使用了dBTechnologies的旗艦系列VIO L212，VIO S218和VIO L210，每組線陣列采用了10只雙12寸加兩只雙十寸音箱，經過聲場模擬軟件計算可以完美覆蓋場地，地面放置了8只雙18寸超低音箱，經過了精確的計算，設計成心型覆蓋，完整覆蓋場地，避免了常見的濾波干涉。在開始吊掛之前使用了dBTechnologies Composer聲場模擬軟件對場地中的聽音面進行了完整的建模。確定音箱完美吊掛點位之后，在dBTechnologies Composer軟件中對每只揚聲器的吊掛角度進行了模擬，在Composer軟件中通過觀察各個頻率段SPL響應曲線，如1000Hz、4000Hz、8000Hz等不同頻率得出的曲線來確定每只揚聲器最終需要吊掛的角度。在Composer軟件中觀察整組全頻音箱的SPL覆蓋情況確定了前區補聲音箱的位置。

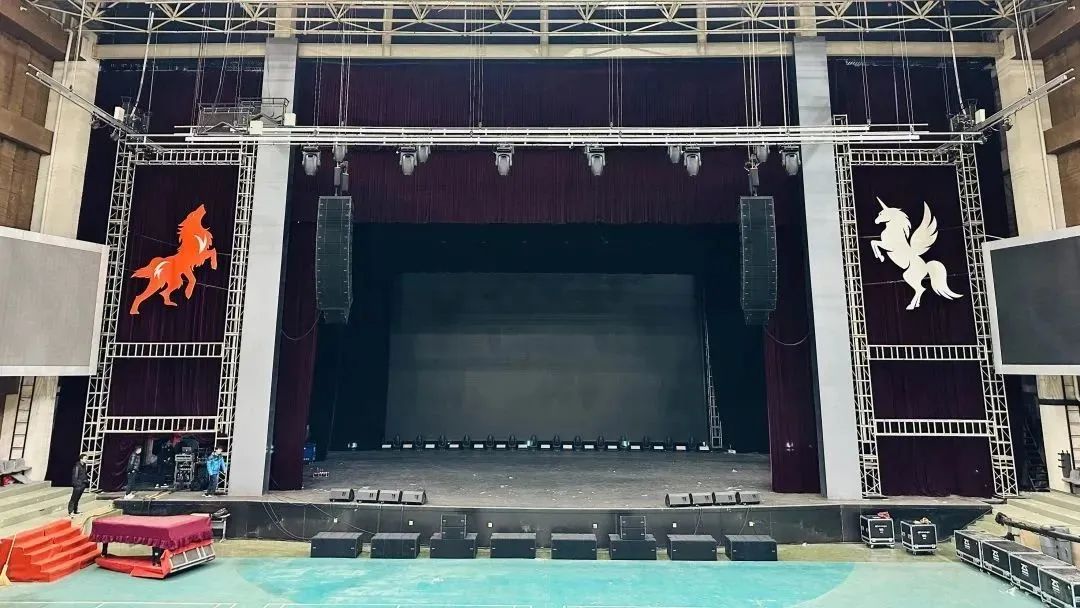

超低音箱碼放在舞臺前沿成一條直線，在Composer軟件中將超低音箱設置成Line模式將得出每只超低音箱之間的間距。在模擬過程中通過對每組超低音箱引入不同的延時量，觀察整個低頻能量是否均勻覆蓋到場地中。在Composer軟件中還可以對揚聲器中一些DSP參數提前模擬，如多只揚聲器數量不斷累加引起的低頻增加問題可通過Speaker Coupling參數調整，揚聲器長距離投射，空氣對高頻信息的衰減可通過HFC參數調整。

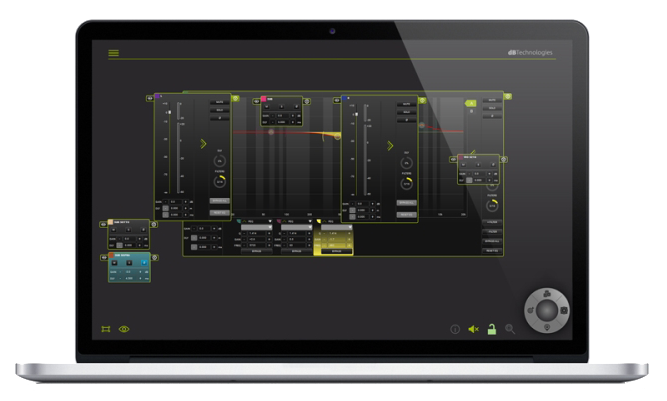

通過dBTechnologies自主研發的RDNet協議可在軟件中自動檢測到網絡中的設備，在調試之前使用dBTechnologies Aurora Net軟件中Test 功能輕松確認揚聲器的實際位置，檢查工作中是否有線纜連接錯誤等情況。在調試的過程中使用dBTechnologies Aurora Net軟件實時控制和監測揚聲器的狀態，如通過編組對整組揚聲器的頻率進行修正，通過測量對齊全頻音箱和超低音箱之間的延時，實時監測每只揚聲器的輸入、輸出電平、溫度等參數。
另外，每一只音箱中都內置一個傳感器，可以通過軟件實時檢查音箱的水平角度；懸浮的音頻輸入設計，在電源接地和前置放大器板的音頻接地之間采用數字光學隔離。這種電路的隔離大大提高了抗干擾能力，避免了任何不必要的嗡嗡聲和噪音。內置測量系統可以實時讀取喇叭單元的阻抗，并提供系統健康狀況的即時反饋。這種控制監測是持續進行的，也可以由用戶隨時從遠程或在功放面板上強制執行。內置的RDNet網絡接口，我們可以通過網線輕松的實現遠程監控。
VIO系列集合了dBTechnologies幾十年來的技術精華，并且加入了目前先進的電子技術，其中我們的主線陣列是一套3分頻的有源線陣列系統，它擁有同類產品中輕便及緊湊的設計，每只僅僅只有54.4Kg，但是它的聲壓級可以達到142dB，它采用了3200W RMS D類DIGIPRO G4功放技術，高達56bit的DSP并且內置了FIR濾波器；盡管是有源系統，但是它內置了功率因數矯正器，無論供電質量如何，放大器的性能都能非常穩定和一致，另外還內置了智能時序開關電路，可以控制一套線陣列系統在通電時能有序的啟動各個音箱的主電源，而且還內置380V電流保護，在380V電流意外沖擊的情況下，箱體內部的后級放大器將會自動關閉，以避免損壞。
新的學期即將到來，相信這套全新的音響系統將為學生們的創作和表演帶來新的靈感和不一樣的聽感體驗，傳新科技亦將持續為客戶提供高品質的服務體驗。
