2023 年 4 月 4 日 亞歷克斯弗尼
原文來自于https://www.prosoundweb.com/wired-in-common-sense-cabling-practices-for-the-live-stage/
有線輸入：現場舞臺的常識布線實踐
這是幾年前我被教導的方式，基本方法在每個階段都基本相同，直到最高級別......
在許多最近進入音響行業的人中，我注意到在舞臺布線方面缺乏知識。
也許是因為很多音響工程學校基本上都是以錄音棚為基礎的課程。
或者可能只是因為-當附近有一個帶有大量燈和按鈕的數字調音臺時，很難讓年輕人的頭腦關心像走線這樣平凡的事情！
不當的舞臺布線會導致晚上結束時的工作量增加，在聲音檢查或演出期間可能出現的任何故障電纜難以追蹤，并可能導致藝術家和工作人員在臺上或后臺絆倒。
在我們開始我們的小入門之前，我們應該澄清一些術語：
Upstage 上舞臺—舞臺上離觀眾最遠的部分。
Downstage下舞臺—舞臺上離觀眾最近的部分。
舞臺左側– 當您站在舞臺上面向觀眾時，舞臺左側。
舞臺右側– 當您站在舞臺上面向觀眾時，舞臺右側。
電源線
諸如三相饋電電纜之類的粗電源電纜應始終遠離舞臺。
多余的電源線不應該緊緊盤繞，但如果可能的話，在舞臺下以整齊的八字形排列，但一定要遠離走道。
將較細規格的電纜從電源分配器連接到放大器機架時，請使用盡可能短的長度，以避免:
在監聽工程師、吉他技師和其他舞臺工作人員可能工作的區域出現大圈的多余電纜。
在功放架下方或功放架后面經常出現的死角處留下較短的多余電纜。
盡量確保連接放大器的所有電源線都遵循相似的路徑，以避免在加載過程中發生纏結。確保它看起來整潔；
如果不是這樣，您的工作…應該重做。
當將電纜配置到舞臺電源時，最佳做法是:至少給上舞臺一組饋電 和 下舞臺一組饋電。
嘗試將電源電纜布設在鼓臺的后部，如果可能的話，跟隨監聽音箱和信號電纜的其他電纜布設。
上舞臺臺電路將主要饋送吉他和貝斯放大器（backline舞臺背線）。下舞臺供電應該在監聽音箱的后臺，同樣的-應該跟隨監聽音箱和信號線走線。
通常需要此饋電來對吉他手調音器、踏板和鍵盤供電。
*翻譯編按 有些租賃公司會讓這些設備的電線由上舞臺臺電力供應 因為早期的樂器音箱里面可能有空間 會在內部配置插座與延長線,并與樂器線纜同時回到音箱
同樣，避免使用太長的電纜。盡可能將多余的電纜塞到舞臺上的小臺階下或舞臺下。這樣，如果您需要向下移動音箱，則可以合理地使用額外的電纜。
關鍵是:永遠不要讓電纜穿過演奏區域（即架子鼓和監聽線之間的空間）。
類似的常識適用于揚聲器電纜走線。對于舞臺監聽器，
揚聲器端的電纜要保留一些余裕，否則一旦音樂家要求您移動監聽器，您將拉起扯下膠帶并再次這樣做。
信號電纜
從舞臺到大廳位置的線路系統（“multis”、“snake”等）應該用橡膠墊和/或電纜坡道明智地保護，甚至可以在場館中央創建一個無觀眾區場地。在一個理想的世界里，這是一個很好的選擇，但它很少是一個選擇，也創造了其他的挑戰。
許多場館都有電纜管道，旨在將線路系統和其他控制電纜快速鋪設到大廳前面。而現代以太網和光纖簡化了電纜管理的這一部分。

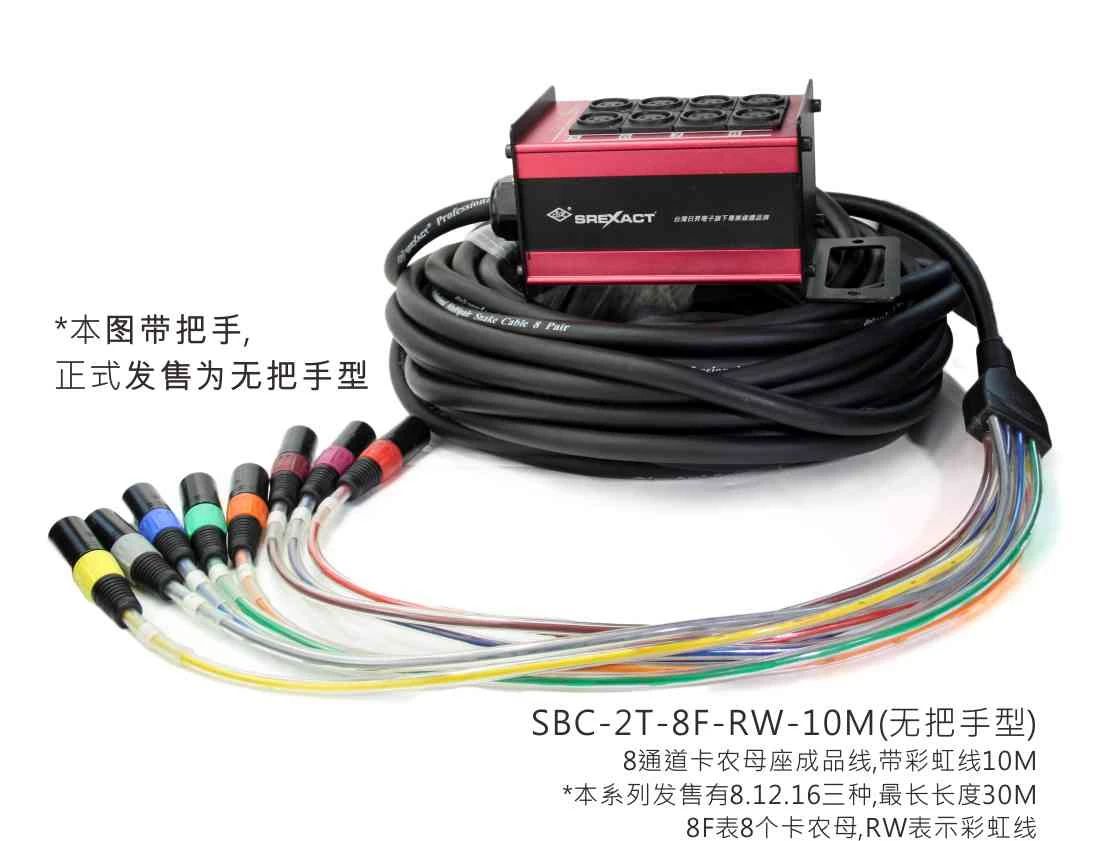

在舞臺上，子蛇盒和一些事前規劃是讓信號電纜跳線-快速、整潔和準確的關鍵。如果您有舞臺計劃，請確定主要布線區域的位置。
您應該在尋找至少 12 條近距離的線路-架子鼓通常至少需要八個信道，其中幾個信道用于附近的低音吉他和兩個人聲。與其將 12 根長電纜連接到主舞臺箱，不如將 12 路子舞臺箱放在架子鼓前面，然后將 12 根短電纜連接到所需的麥克風和直接盒 (DI)。
這可以歸納為簡單的數學：
纏繞一根 50 英尺的舞臺盒電纜+10幾根 19 英尺的電纜（總共約 170 英尺的電纜）或是:
纏繞 12 根 35 英尺的電纜（總共約近 400 英尺）。
其他可能需要舞臺接口箱的區域是鍵盤區、舞臺前線以接入聲學吉他、人聲聲樂等等。在舞臺盒上標記主要輸入信道編號和此信道的用途（中心人聲、軍鼓、底鼓等）。
同樣的!
相同的規則適用于運行電纜:遵循其他電纜路線，使用最短的必要的電纜，
并且永遠不要穿過表演區或舞臺通道。最后，將多余的部分整齊地盤繞在麥克風架下。始終將多余的部分保持在靠近源的位置
—這使得以后移動麥克風變得容易。
優先從主舞臺盒或子蛇盒運行麥克風電纜。這樣做有兩個很好的理由：
(1) 這意味著多余的部分(需要卷收)總是由麥克風造成的，
(2) 如果您與團隊一起工作，你們當中的任何一個人都不可能會因為不小心而將錯誤的麥克風插入到錯誤的管道。
還請記住在舞臺上隨手放置幾根電纜，以備不時之需。
不要關閉電纜盒,但是將其存放在一些難以接近的地方。
記住那句老話：the load-out begins at the load-in.撤場開始于裝臺。
通過使用一些常識，您將有更多時間用于:
發出聲音、調整系統以及 解決任何問題-因遵循這些基本規則而出現的。
此外，你的舞臺會更安全，你的電纜會更耐用，你會犯更少的錯誤。
你會早點結束演出并回家。
|
