昆山足球場總建筑面積135,000平方米，外形酷似一把“折扇”，包含一座專業足球場和四片訓練場，其中足球場能容納45,000名觀眾。昆山足球場的設計初衷是為了舉辦2023年亞足聯亞洲杯，目前是江蘇省唯一一座符合國際足聯國際A級比賽標準的世界級專業足球場，也是代表蘇州城市形象的地標性工程，既可承辦國際、國內頂級賽事，又可開展青少年足球?qū)I(yè)培訓和體育交流活動等。
易科國際為昆山足球場提供了完整的音頻系統解決方案，包括高品質、高性能的音頻系統及專業的安裝調試服務等，為這座國際A級足球比賽場館提供了高度智能的系統管理手段，也營造出了優質的聲音效果。
揚聲器功放系統
揚聲器選型與布局
昆山足球場內空間很大，混響時間長，且揚聲器距觀眾席投射距離較遠，對擴聲系統的語言清晰度和聲壓級都提出了巨大挑戰。易科國際結合馬道結構和揚聲器選型，采用了分布式的揚聲器布局，有效減少了投射距離，保證觀眾席、賽場內，聽得見、聽得清。

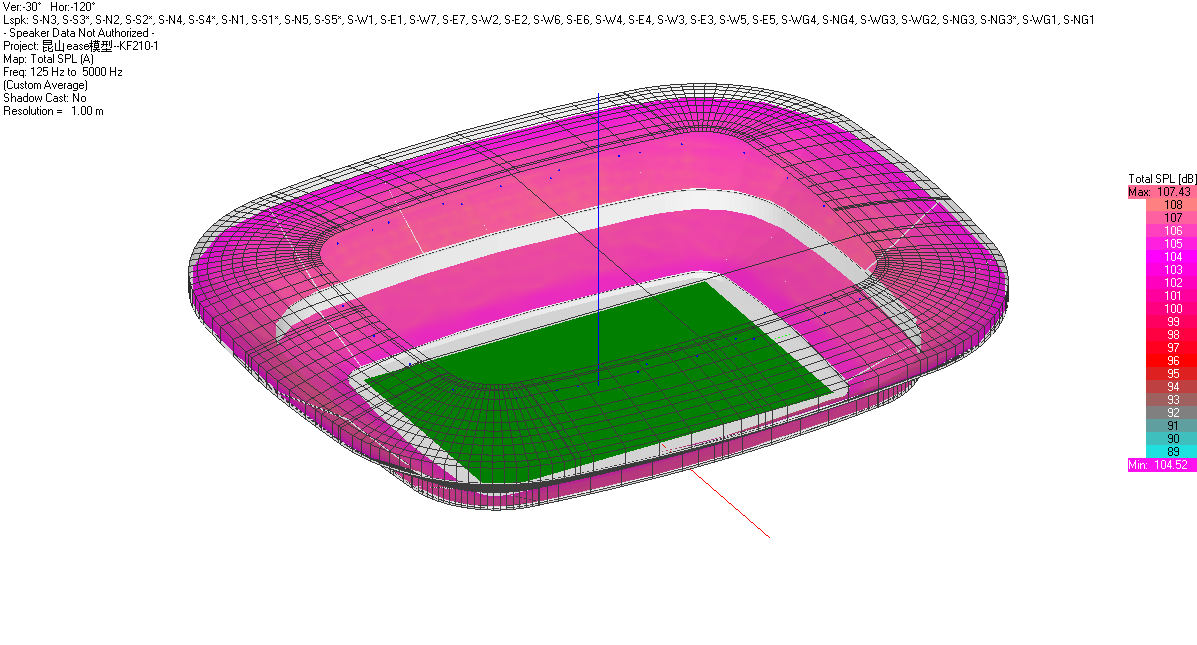

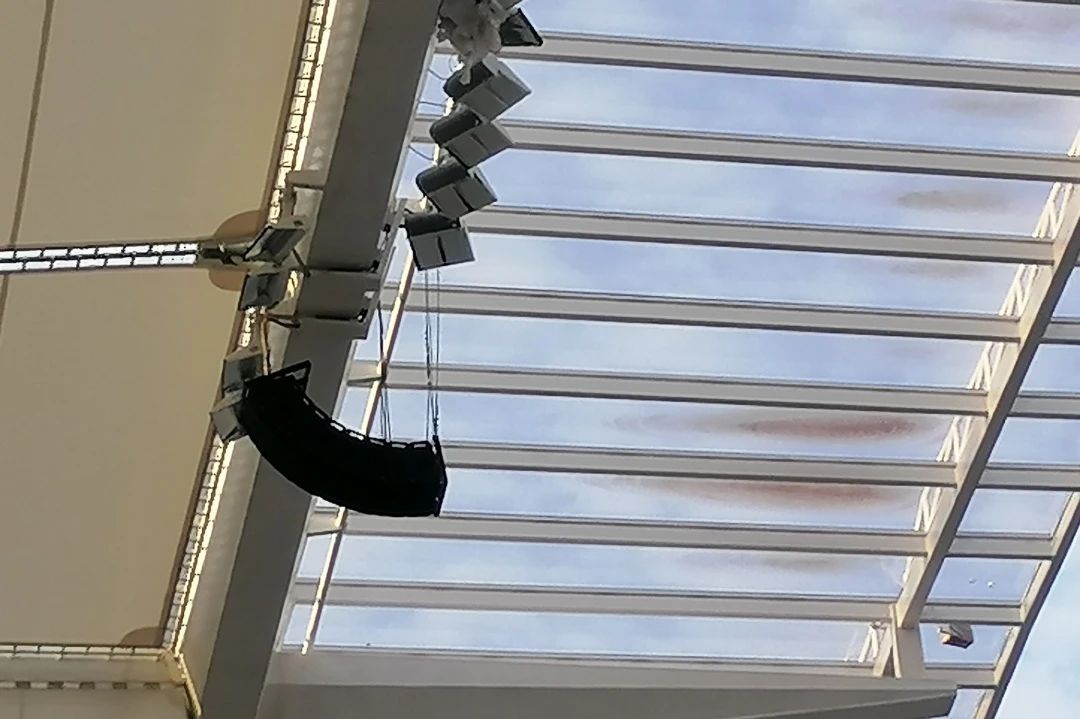

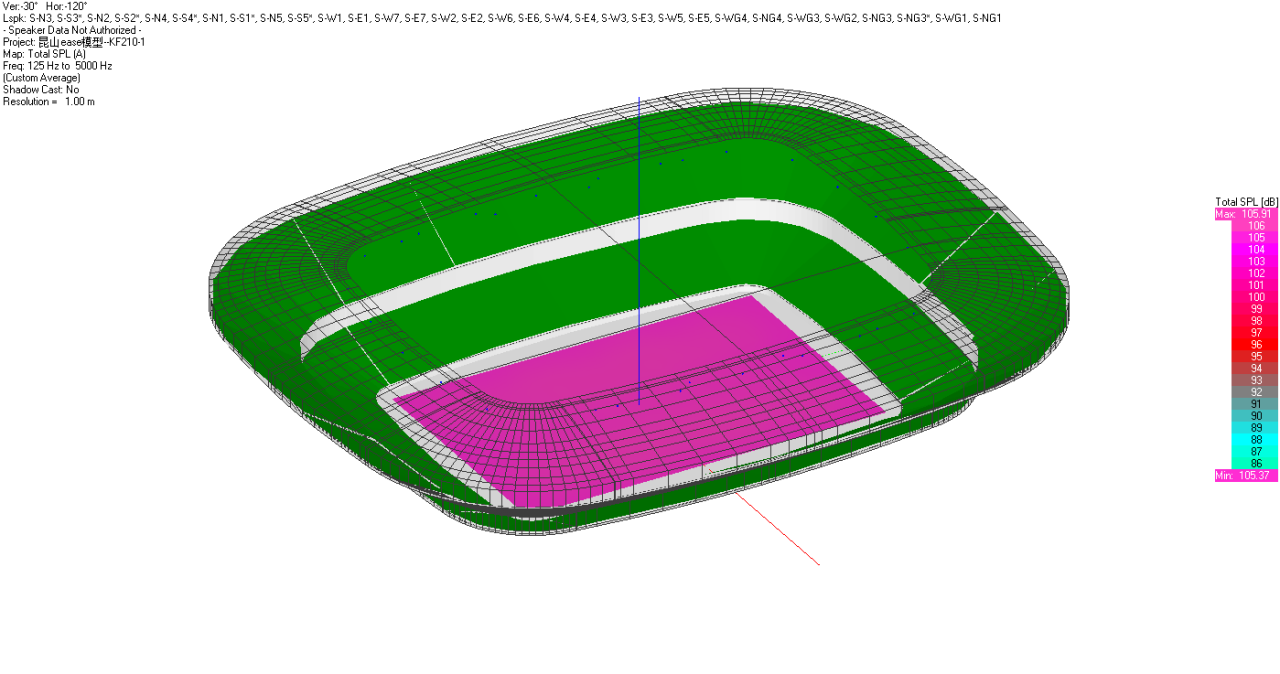

昆山足球場頂棚為半封閉式，中間大面積露天，分布式揚聲器設備吊裝于頂棚結構中。綜合場地各類因素后，觀眾席區域共配置了24組線陣列揚聲器，每組線陣列各配置多只EAW KF210， 覆蓋觀眾席高中低區域。設計系統過程中，利用計算機1:1構建足球場模型并進行EASE4.4模擬仿真驗證，滿足國標一級標準。EAW KF210線陣列揚聲器是一款輕質 、緊湊 、高輸出的揚聲器系統，可有效提高擴聲的語言清晰度，同時EAW KF210具有全天候IP55防護等級，具有防風雨、防潮等特點，滿足本足球場承重等各影響因素需求，能夠有效提高吊裝安全，延長使用壽命。
場地區域配置了8組EAW QX364-WP點聲源揚聲器，該型號具備高聲壓級特性，適宜長沖程距離投射，流線型箱體更能減少風阻，寬頻帶指向控制能力可更好地駕馭長混響時間的惡劣環境，一方面能有效控制無序反射聲，提高清晰度；另一方面也能盡可能減少對場外的噪聲干擾，滿足場地頂部半封閉環境的使用需求。
主席臺返送揚聲器采用了EAW MK2366i-WP，通過有機平衡其與主擴聲揚聲器之間的延時，可為主席臺發言人提供清晰自然的擴聲聽感。
功放系統

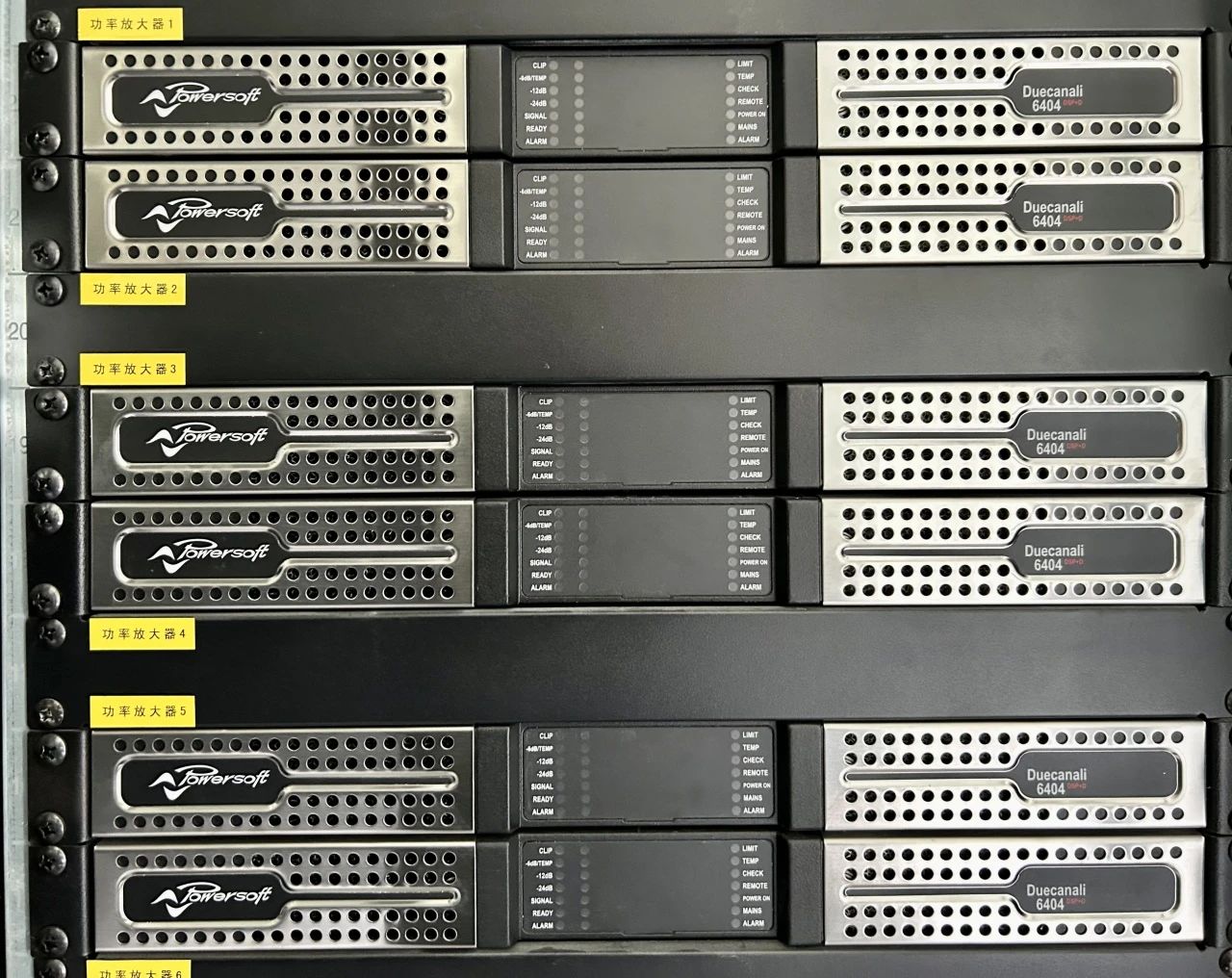

功放系統作為擴聲系統主備鏈路的信號結點，承擔重要角色。足球場選用意大利Powersoft Duecanali系列和Quattrocanali 系列內置DSP處理、Dante音頻傳輸協議的功率放大器，優良的音質輸出和穩定的安全性使擴聲系統搖身一變成為足球場內的“省心玩家”。

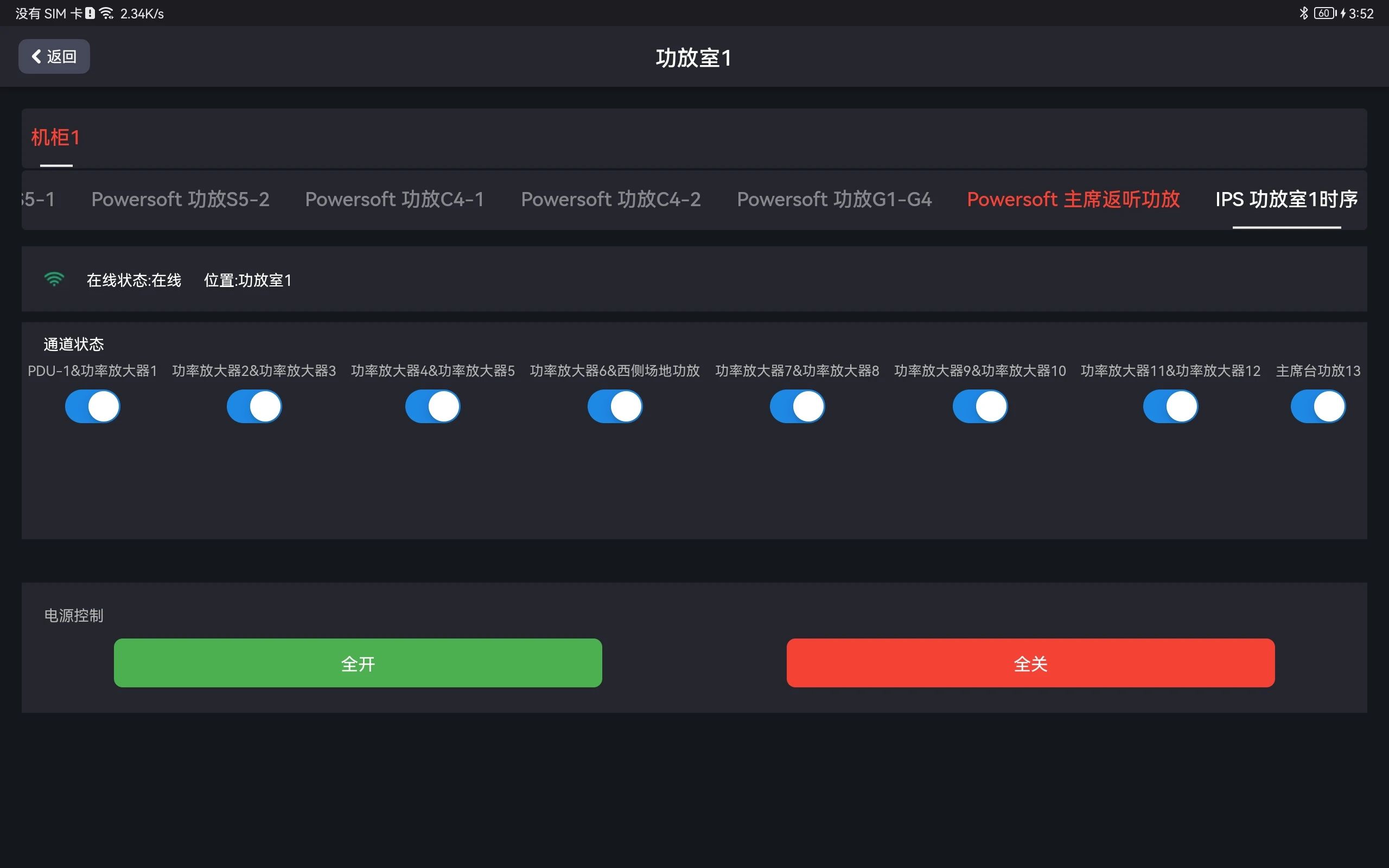

通過ArmoníaPlus軟件的設定，功放提供了輸入信號的優先級分配功能，若第一優先級輸入信號斷掉，功放內部會自動切換為第二優先級，這樣就極大保障了系統安全性。同時運維人員利用本文后續所闡述得ezCloud總控平臺，可獲取功放輸出阻抗等狀態信息，進而快速判斷揚聲器的工作狀態，避免了傳統的以聽為主的揚聲器工作狀態判斷方式，為場館日常運維提供了極大的便利性。
除此之外，Powersoft專利的智能軌道管理（SRM）技術最大化提高系統效能，能極大降低用電功耗和冷卻功耗至40%以上，這將為未來場館的日常運營節省一筆不菲的費用。
數字音頻處理系統
昆山足球場作為國際A級比賽標準的世界級專業足球場，音頻系統的安全可靠性至關重要。足球場內音頻設備分布廣泛，音頻信號傳輸距離較遠，為實現系統鏈路高安全和低損耗的傳輸，易科國際采取主備系統設計，音源系統通過信號分配器后，分別接入主備鏈路核心處理設備 Allen&Heath Avantis主備調音臺和Allen&Heath DX168主備擴展接口箱中，同時利用Dante音頻擴展接口卡，使系統通過Dante音頻交換網絡進行遠距離的音頻信號傳輸。此外，為進一步減少線路衰減，機房間的信號傳輸使用光纖線路，最終形成數字+模擬的主備冗余系統，通過帶有冗余備份功能的功放設備，根據前期設定進行自動或手動主備切換并饋送至揚聲器，有效保證了系統安全性。
Allen&Heath Avantis系列調音臺采用FPGA技術，XCVI處理核心，支持最高96kHz采樣頻率，搭配Dante擴展卡，可以對音頻信號進行低延時、高精度的控制、處理與傳輸。
擴聲系統智能總控平臺

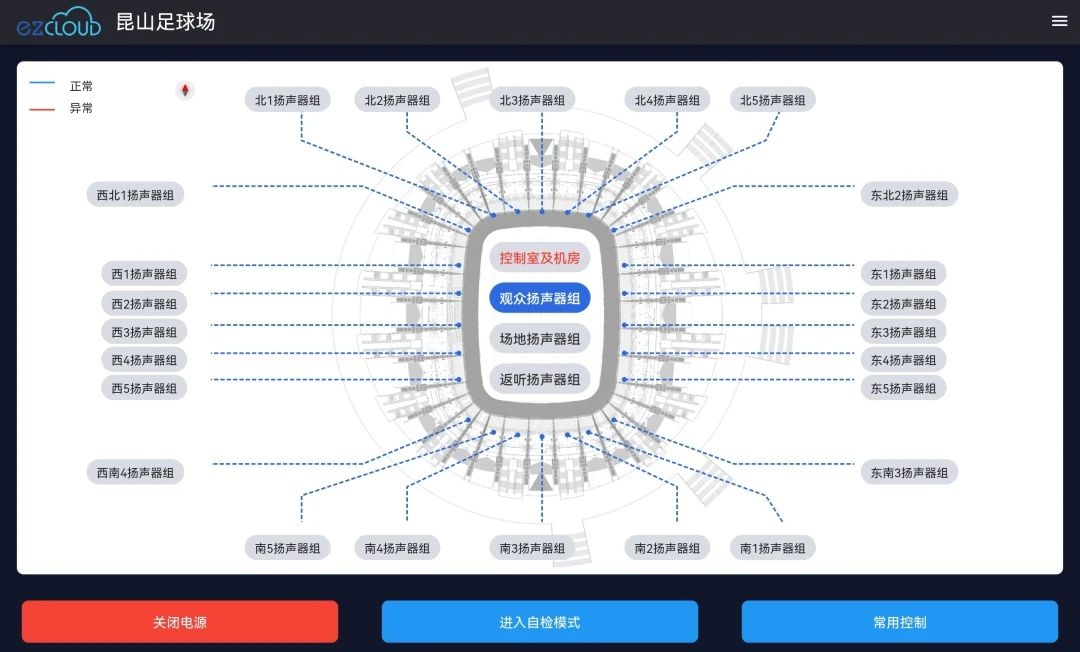

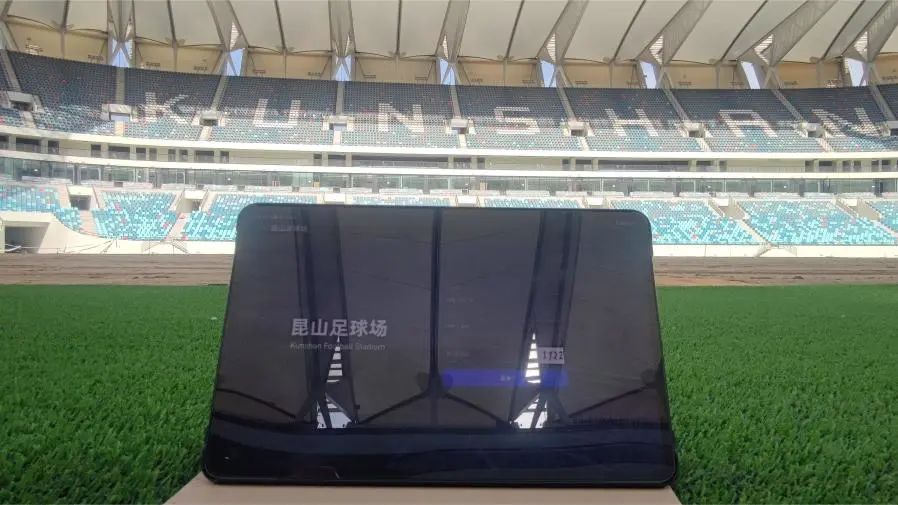

當今，體育產業數字化轉型已然成為國民經濟的新亮點，通過智能化、信息化、可視化等手段，全面提升體育場館從單一專業性向多元復合性的運營轉變，拓展服務領域。昆山足球場采用的專業擴聲系統智能總控平臺-ezCloud，由易科耗時4年自主研發。該總控平臺基于5G、物聯網和云計算等新一代技術，針對體育場館專業擴聲系統的使用與運維場景，提供控、管、用、維四個方面的簡易、科技體驗。該平臺能夠通過觸摸屏，不受約束地在整個體育場空間內實時監視、操控系統各鏈路設備，并能方便地進行系統自檢和故障反饋，不僅能夠提升專業擴聲系統的業務價值，還能夠?yàn)槲捏w場館的復合經營帶來更大的競爭優勢。
總結與反饋
在本項目中，易科國際深度配合客戶需求，將技術與服務貫穿于整個項目生命周期的全過程。從前期配合溝通、方案設計、施工管理、系統調試，到后期的培訓、技術支持、售后等全流程服務，都由專人負責，在項目交付時也得到了客戶一致認可。易科始終堅持“完美體驗，共享價值”的理念，為客戶提供更專業的技術支持和更優質的服務。
