廣西防城港市理工職業學校報告廳案例分享
防城港市理工職業學校是一所公辦自治區四星級示范性中等職業學校,是“1+X”技能證書考試單位。學校堅持以“好好習訓，厚德強技”為校訓，以“學一技之長，創一番事業”為辦學理念，堅持立德樹人，德技并修，工學結合的育人機制，始終恪守“建設最美中職，造就大國工匠”的辦學使命，承載新時代一帶一路的期許，對接?xùn)|盟合作與交流，傾力打造富有海、邊、山辦學特色廣西一流全國知名的職業教育，著力培養高素質勞動者和技術技能人才。
項目需求

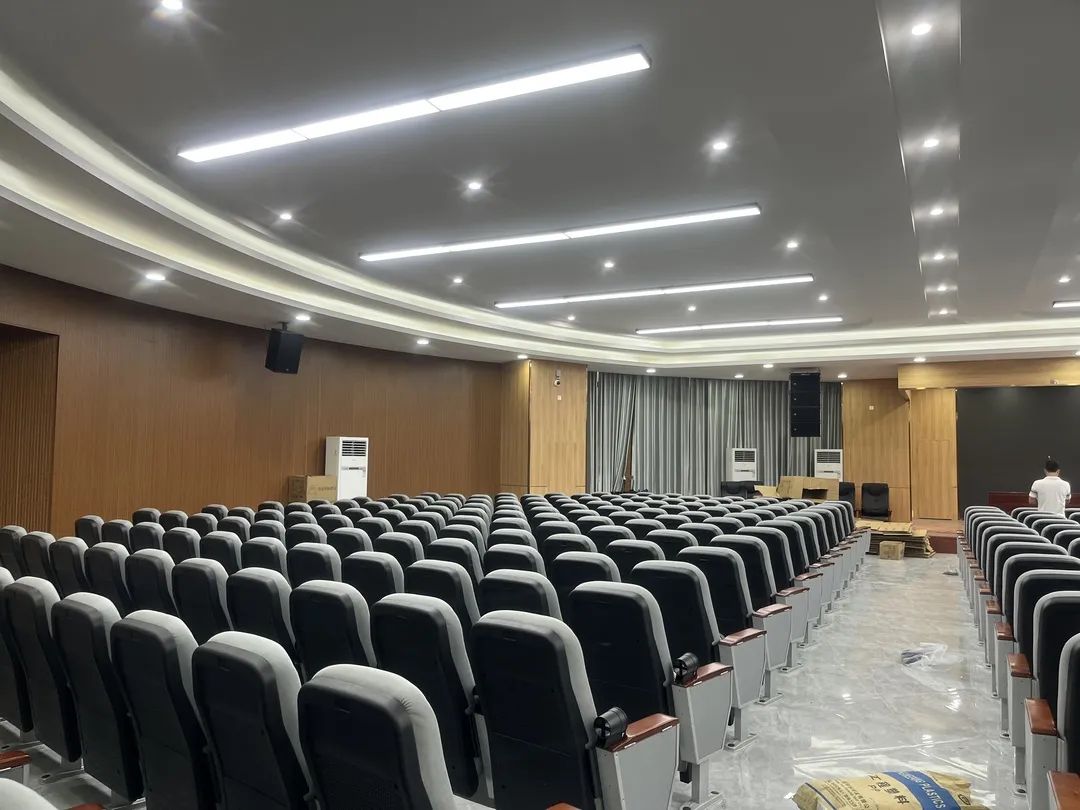

報告廳是學校最重要的一個綜合性質報告廳，也是平時召開各種類型的報告演講、集會、影視播放以及文藝表演的基本場所。
需要保證音響系統安全穩定運行，音頻系統設備必須具有高可靠性，避免發生故障。系統具有良好的靈活性和可擴展性，能夠根據不同使用需要，兼容不斷更新的設備及技術功能、方便擴展。同時具備支持多種通信媒體、多種物理接口的能力，提供技術升級、設備更新的靈活性。具備與多種影音、會議系統及計算機系統互連互通的特性，確保系統作用可以充分發揮。
方案設計
根據前期的現場勘測，我們配置了專業的音響擴聲系統，設計了音響的點位圖、安裝示意圖、CAD連接示意圖、聲場模擬圖紙，驗證音響的擺放位置與方案設計是否合理。解決用戶的操控繁瑣、多批人員操作使用不規范、多場合難管控等一系列問題，方便用戶快捷、正確的使用音響擴聲系統，體驗沉浸、飽滿的擴聲效果。
音箱設計部分

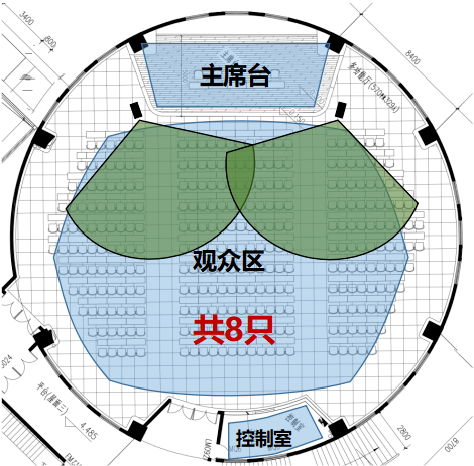

左右主擴音箱
左右主擴音箱，我們根據場地大小，觀眾席區域的范圍，設置了單十寸的全頻線性音箱，四只為一組，左右各一組通過高強度專業田字架吊掛安裝在舞臺兩側。
超重低音箱
超重低音箱，能夠提供更加強烈和深沉的低音效果，夠增強其震撼力和層次感，使聽眾能夠更好地感受到聲音的力量和沉浸的氛圍，我們采用單18寸的超重低音音箱。
臺唇音箱

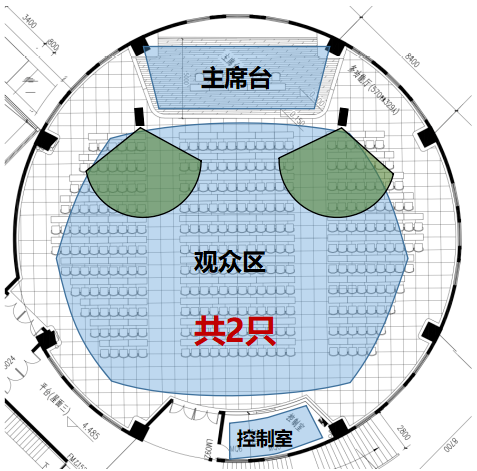

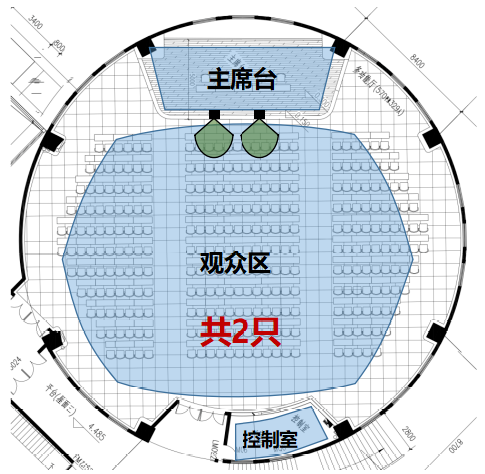

臺唇音箱，由于主擴吊掛安裝在舞臺前兩側，前場、中場會出現聲壓級不足的情況，故我們配置了兩只單10寸的全頻音箱均勻擺放在舞臺前沿部分。

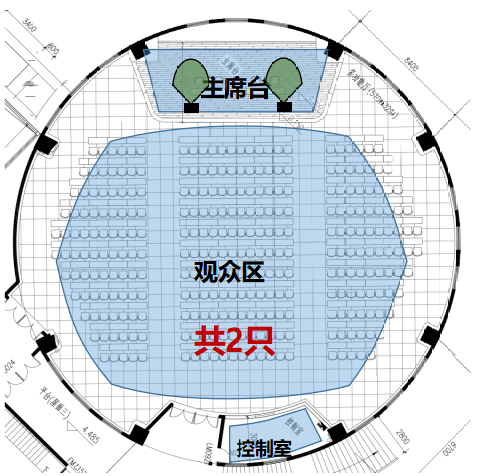

返聽音箱

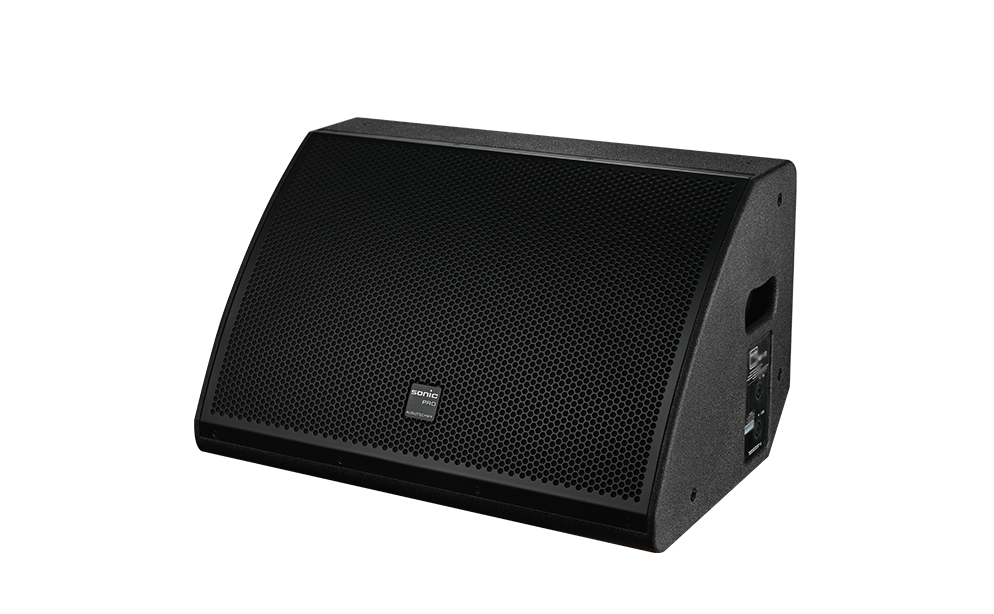

返聽音箱，在演出表演中，表演者通常需要返聽音箱來監聽自己的聲音。這些音箱放置安裝在舞臺上，能夠及時聽到自己的聲音或音樂演奏，方便調整表演和保持音樂的準確性。
輔助音箱

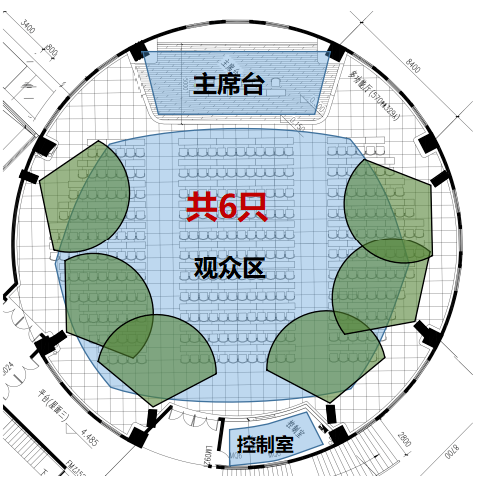

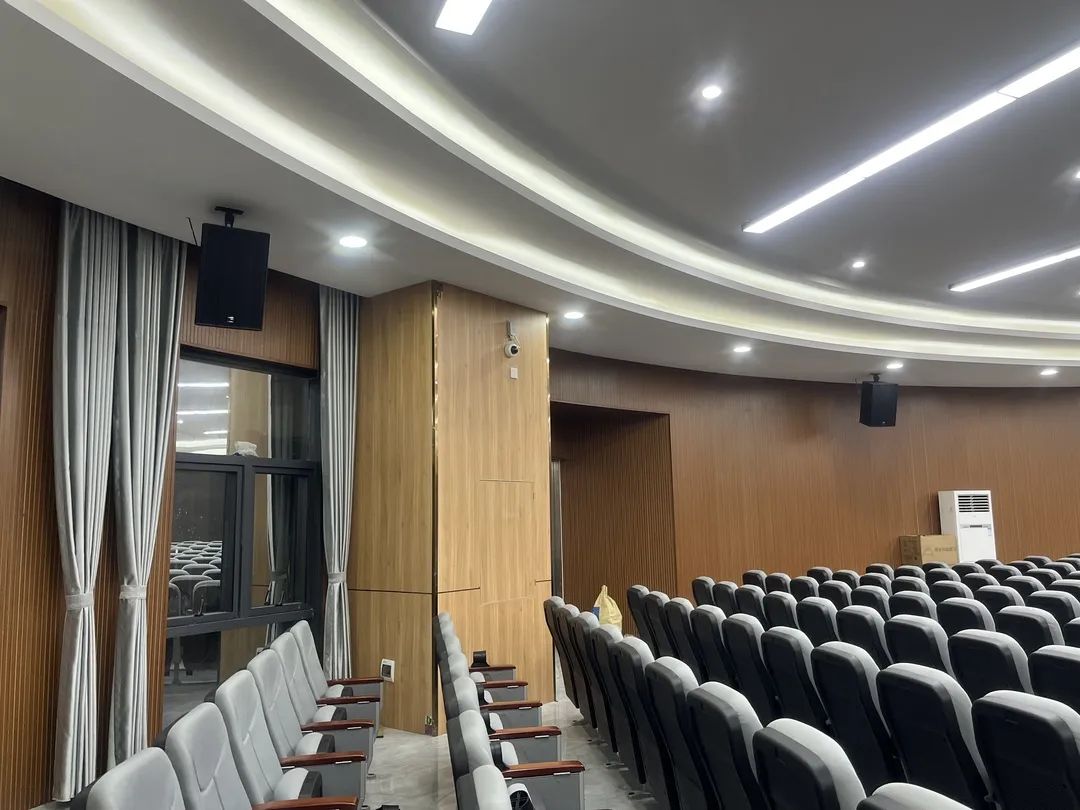

輔助音箱，當現場需要增加聲壓級以避免中后場聲音不足時，我們選擇了配置6只單十二寸的輔助音箱，與主擴音箱一起進行擴聲。與主音箱協同工作，以提升整體音頻效果。這樣的配置能夠呈現更加清晰、明亮的聲音，使得音樂和音效在聲場中的定位更加準確和出色。

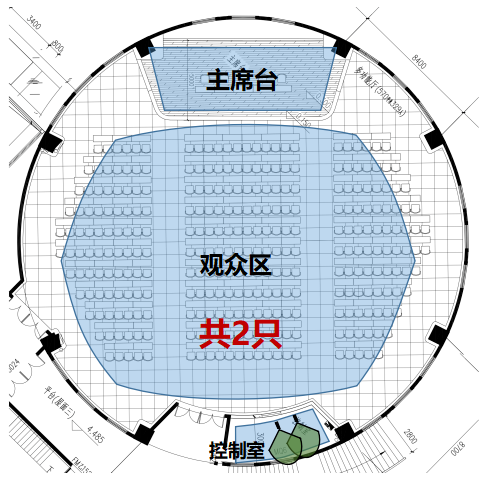

監聽音箱
監聽音箱，為了確保音控制室人員聽音的準確性和精確性。它們具有準確的音頻表現和聲場再現能力，配備高質量的驅動單元和功率處理能力，提供可靠的音頻參考。這樣的配置可以幫助控臺人員更好地評估和調整音頻內容，確保最終的音頻產品質量。
調音臺

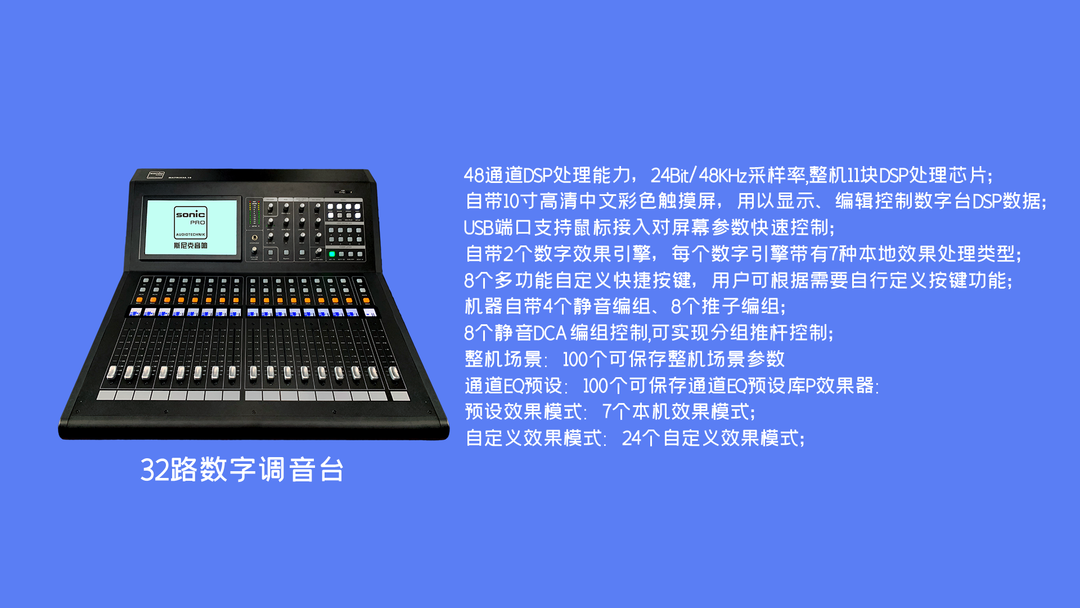

我們按照智能化，簡便化的設計原則，我們配置了32路的數字調音臺，此調音臺具有強大精準的DSP處理模塊，可以保存，會議報告、演講授課、學術交流、晚會演出等場景模式，供使用人員一鍵調取。

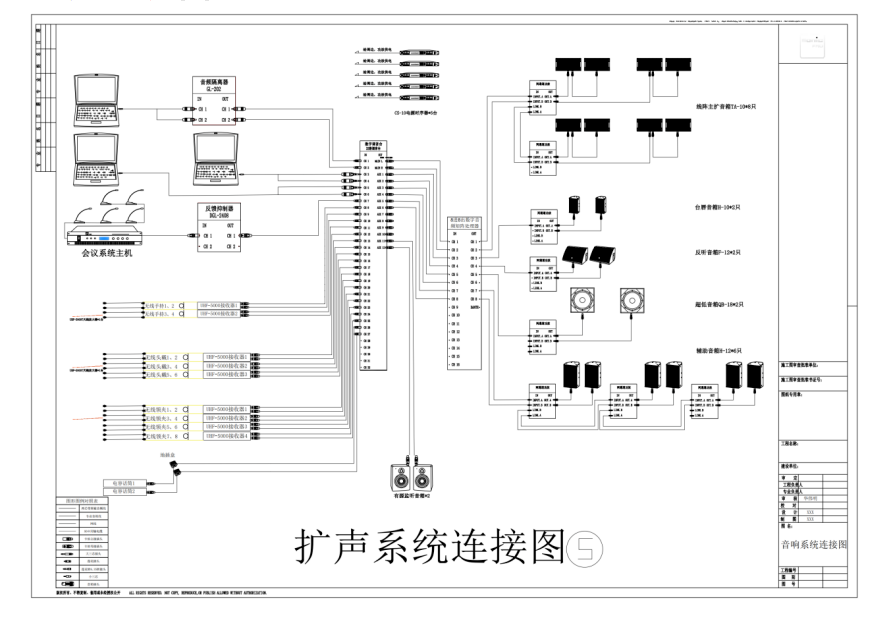

音箱系統連接圖

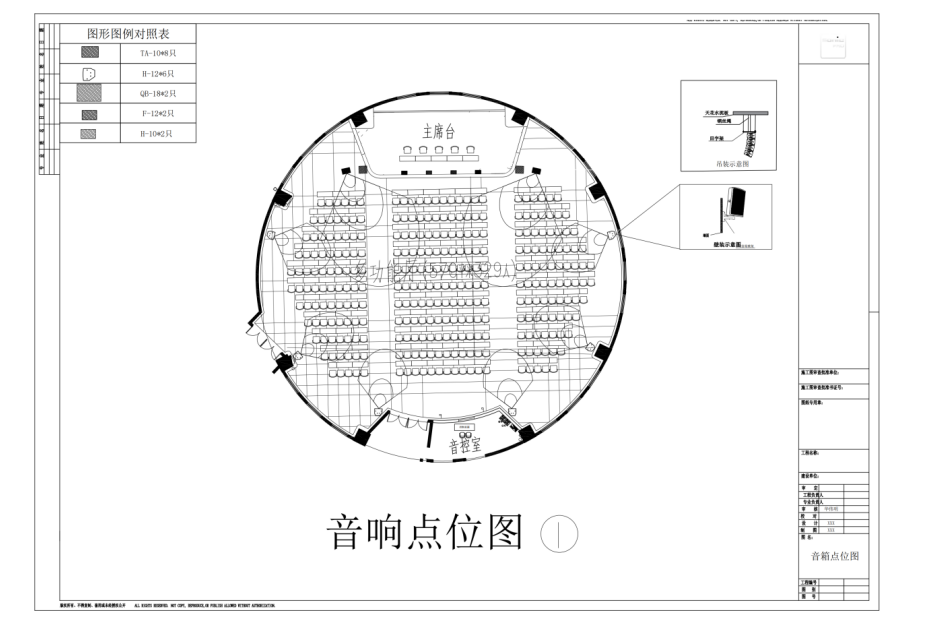

音箱系統點位圖

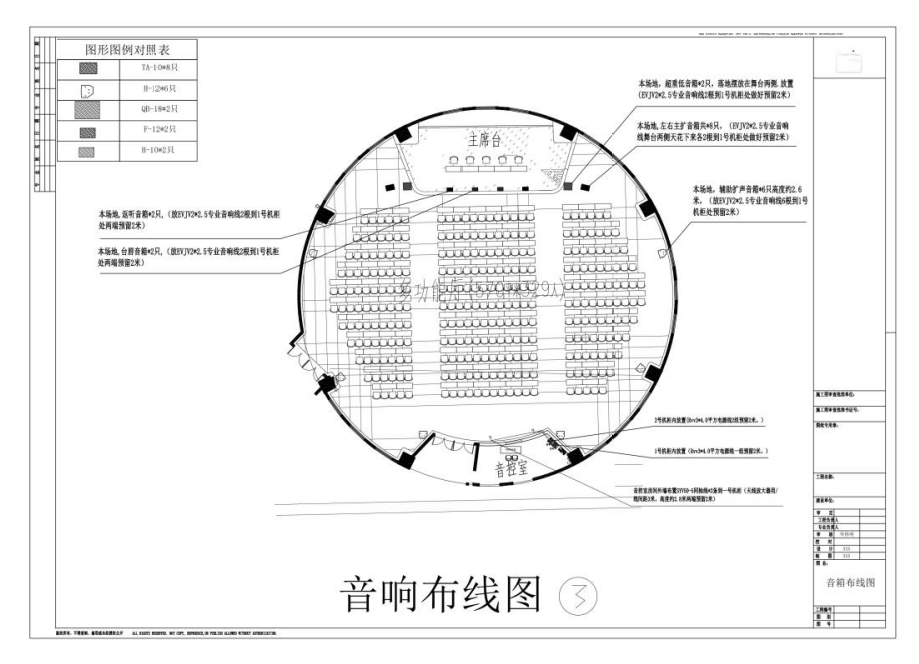

音箱系統布線圖
處理器設計部分
在整個的設計方案中，我們配置了數字音頻矩陣處理器，反饋抑制器、音頻隔離器、電源時序器等。

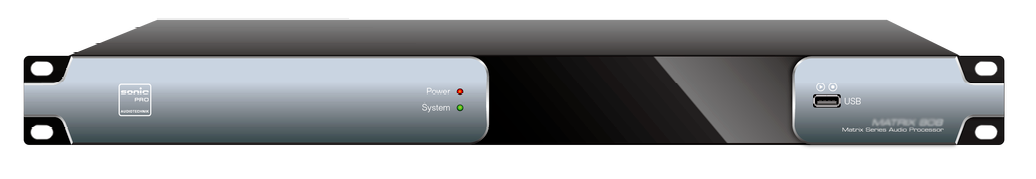

數字音頻矩陣處理器是一種用于處理數字音頻信號的設備或軟件。它可以接收多個音頻輸入信號，并對這些信號進行混合、分割、平衡、濾波、均衡等處理，以產生所需的音頻輸出，我們配置的數字音頻矩陣處理器，具有強大的DSP處理模塊，可以對聲場做精準的調整，能提供更高品質的擴聲效果。
電流聲是在電腦播放過程中常見的問題，為了解決這個問題，我們?yōu)榭蛻襞渲昧艘慌_高品質的音頻隔離器。通過將電腦的聲音經過隔離器后再輸入音響系統，可以有效隔離電流聲的干擾，提供清晰、純凈的音頻體驗。

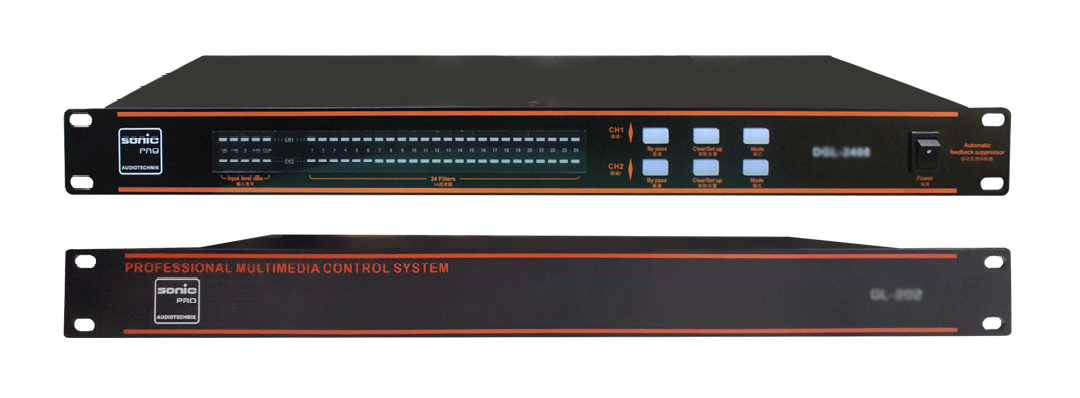

反饋抑制器是一種音頻處理設備，用于消除音頻系統中的反饋問題。在會議發言中，如果麥克風和音響系統之間的聲音循環引起了反饋，就會產生嘯叫聲。反饋抑制器可以通過自動實時尋找反饋點并抑制它們，有效消除嘯叫聲，改善發言的音質和清晰度。

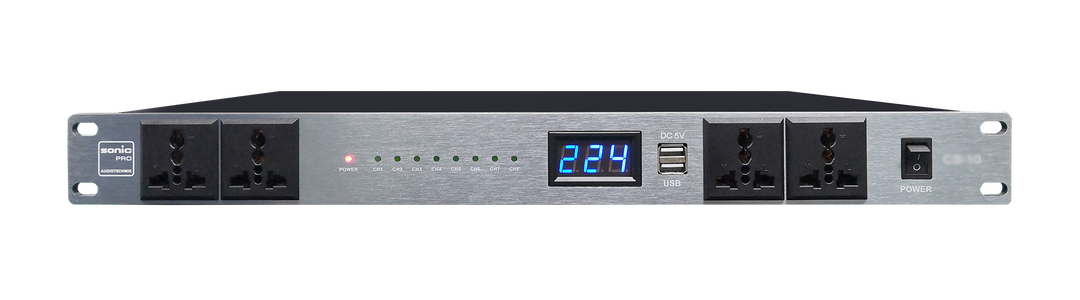

電源時序器是一種用于管理和控制電源設備開關順序的設備。它可以按照預定的順序逐個開啟和關閉各種用電設備，以確保系統的穩定性和安全性。通過配置電源時序器，可以避免人為的失誤操作，確保正確的開關順序。這對于復雜的電力系統或大型設備的啟動和關閉非常重要，因?yàn)殄e(cuò)誤的開關順序可能導致電流沖擊、設備損壞甚至安全事故。
音源部分

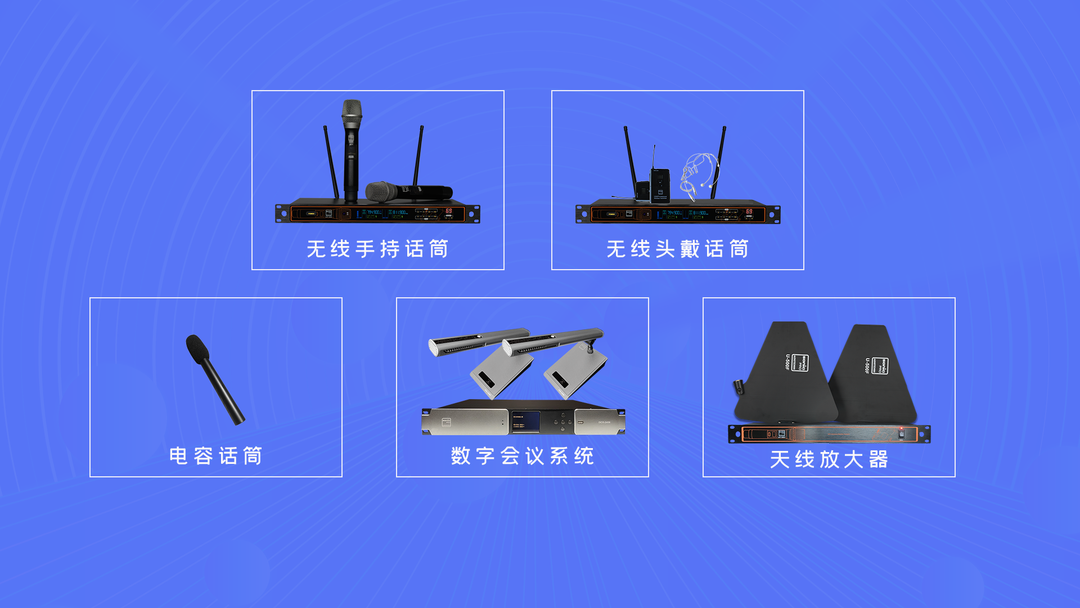

我們配置了無線手持話筒，方便演唱主持的移動擴聲，唱跳小品使用的無線頭戴話筒，高端電容式多用途話筒，我們還配置了數字會議系統，采用矩陣式拾音頭，咪桿伸縮可調設計，方便發言人遠近距離的使用。另外無線話筒我們還配置天線放大器，可以解決無線話筒容易受到、環境復雜、接收距離、電磁干擾、等因素導致無線話筒接收信號不穩定的問題。
效果反饋

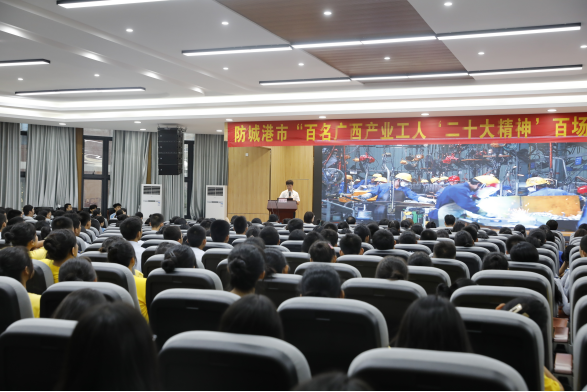

防城港市理工職業學校舉行的“黨的二十大精神宣講”大國工匠進校園活動中，采用了SONIC PRO（斯尼克音響）音響系統設計，以確保舞臺演講者的聲音以清晰、準確的方式傳達給聽眾。并取得了成功的活動效果。SONIC PRO（斯尼克音響）是一個專業音響系統品牌，致力于提供出色的音質和擴聲效果。它的應用范圍涵蓋教育、演藝、會議等多個領域，為用戶提供高品質的音響體驗。
|
