發揮LM1875潛在功能，讓聲音更靚

更新時間：2011-10-8 9:35:13 　（編輯：溫情）【大中小】

　　【音響網資訊】LM1785是美國NSC公司生產的一塊高保真薄膜功放IC。它的適應性很強，可以按OTL﹑OCL及BTL的不同接法，制作成不同形式的功率放大器。本文根據NSC手冊推薦的OCL電路改裝了一臺放大器。經試聽，覺得音域寬廣﹑音色迷人。為了進一步發揮LM1875的潛在功能，使該功率放大器聲音更靚，特在制作過程中反復試驗，得到兩點體會：其一，對外圍元器件的選擇非常重要。因為功放電路簡單，外圍元件少，故選用比較高檔的元器件，甚至優質元件。雖然價格較貴，但總花費不會太高，音色卻有很大提高。其二，在電路的設計及制作方面，進行一些小的改進，也能取得十分理想的效果。

　　LM1875的最大不失真功率可達30W，最大輸出電流4A。因此，力求左﹑右聲道的電源各自獨立。每聲道電源變壓器功率在100VA左右，盡量選用優質品，整流橋電流﹥5A，電解電容宜選用進口優質品或國產正品。濾波電容最好用1000µF X 2。功率電源要直接取自濾波電容器端子，不要接至整流橋，以免引起交流聲。

　　設計印刷電路板時，應遵循信號地﹑功率地分別走線原則，采用星型一點接地。實際上LM1875只有5個引出端，采用接線支架安裝也十分方便。但應注意，切忌用較長的導線連接，特別是信號輸入線。

　　電容器C2﹑C3﹑C4﹑C9及輸入耦合電容C1對整機音質影響較大，如采用法國SOLEN產品，效果很好。電阻選用1/2W金屬膜電阻。音量電位器采用日本ALPS音頻專用雙連電位器，該電位器機械摩擦噪聲極小，一致性好。

　　原LM1875功放采用的是交流負反饋電路。容量較大的反饋電容對整機影響較大，可取消該電容器。由于LM1875的失調電壓很低，最大±2µV，因此，取消該反饋電容后，實測輸出端直流電壓僅在10mV左右，電路十分穩定。

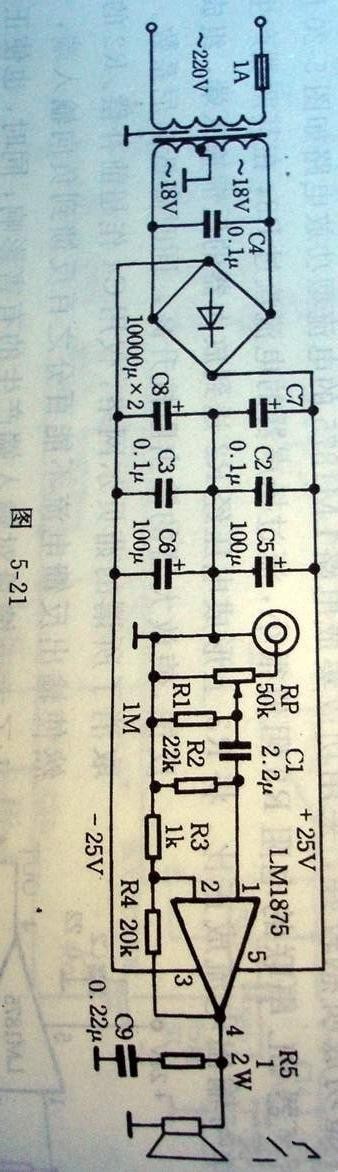

　　改進后電路如圖5-21所示，采用優質元器件組裝了一臺增益為25dB的放大器。用已摩機的索尼CDP-211激光唱片機作音源，推動一對4英寸的低音，1英寸的高音小型進口音箱，音色十分細膩，力度充分，定位清晰準確。特別是聆聽弦樂和人聲時，既甜美又真實。
