模擬麥克風和數字麥克風的應用

　　【音響網資訊】
　　脈沖密度調制(PDM)信號和數字麥克風接口：
　　模擬信號轉換成PCM信號，根據奈奎斯特準則，通常必須用大于2倍的固定采樣頻率對模擬信號采樣。模數裝換，每個采樣點可以用多位比特的數據表示。比特數越多，采樣精度越高，失真越小，但是電路會復雜，成本很高，不適合低成本數字麥克風應用。如圖3b，數字麥克風通常是采用1位δ-Σ模數轉換器，對模擬信號進行過采樣（只能用于帶寬有限的信號，不適合寬頻信號，例如視頻信號），采樣率由外部時鐘提供。過采樣可使量化噪聲遠離被采樣的音頻信號。離信號主頻fs越近,噪聲幅度越小。同時對抗混疊濾波器的要求大大降低，可以到達很高的精度。

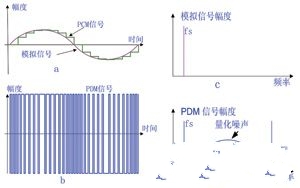

圖3 PDM信號

　　數字麥克風通常由5個引腳，分別是電源（VDD），地（GND），時鐘（CLK），數據（DAT）和通道選擇（L/R）。數字麥克風接口芯片需要提供麥克風電源（需要和系統電平匹配）和外部時鐘信號(1.024～3.074MHz)，數字麥克風在獲取時鐘信號后，從省電狀態轉到正常工作狀態。拾取聲音信號過采樣轉換成脈沖密度調制（PDM）的數據流（信號幅度變化越劇烈，脈沖密度越密）送給處理芯片，芯片內部的抽取濾波器（Decimator）下采樣（Down sample）并低通濾波，將高頻低位流的信號轉換成低頻高位流的PCM信號，同時濾除量化噪聲。PDM接口可以掛接兩個數字麥克，共享時鐘和數據線，通過通道選擇（L/R）選擇時鐘高和低時是哪個通道的麥克風。圖4為數字麥克風的輸出信號。在時鐘為高時，L/R=0的麥克風（MIC0）數據線保持高阻狀態，傳輸L/R=1的麥克風（MIC1）的數據；在時鐘為低時，L/R=1的麥克風（MIC1）數據線保持高阻狀態，傳輸L/R=0的麥克風（MIC0）的數據。

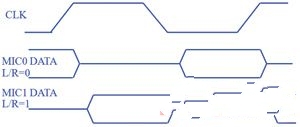

圖4 數字麥克風的輸出信號

　　數字麥克風陣列在手機平臺的應用
　　2個數字麥克風使用同一組電源，電源電壓同語音處理芯片FM34-395（見圖5）。數字麥克風陣列通過L/R引腳配置成成主麥克風（L/R接地）和參考麥克風（L/R接電源），拾取的近端信號經過數字麥克風放大并轉換成PDM信號連接到語音處理芯片FM34-395芯片。兩路麥克風信號經過下采樣裝換成16位的PCM信號，放大濾波以后進行相關處理。

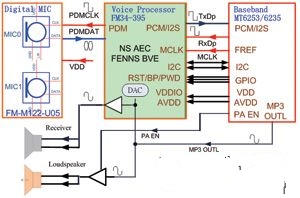

圖5 數字麥克風陣列在MTK手機平臺典型應用

　　手持模式下，根據數字麥克風陣列拾取的近端信號差異，對近端語音做穩態和非穩態噪聲抑制和線性回聲消除處理, 處理完成的信號經過PCM引腳（TxDp）送到基帶芯片（PCM IN引腳）作為上行信號，送并產生側音送到受話器(Receiver)。下行信號通過基帶芯片（PCM OUT引腳）送到FM34-395的輸入引腳（RxDc），經過噪聲抑制，并根據數字麥克風陣列提供的噪聲信息判斷是否啟動清晰語音引擎來亮化受話器(Receiver)的聲音，使用戶在噪聲環境下依然可以聽得清，同時作為回聲消除的參考信號。

　　免提模式下，根據麥克風陣列拾取的回聲信號差異，對夾雜聲學回聲的近端語音進行消除處理, 處理完的語音做穩態噪聲抑制處理，輸出信號經過PCM引腳（TxDp）送到基帶芯片（PCM IN引腳）作為上行信號。下行信號通過基帶芯片（PCM OUT引腳）送到FM34-395的輸入引腳（RxDc），經過噪聲抑制，并根據數字麥克風陣列提供的噪聲信息判斷是否啟動清晰語音引擎來亮化受話器(Receiver)的聲音，使用戶在噪聲環境下依然可以聽得清，同時作為回聲消除的參考信號。

　　數字麥克風陣列的擺放：主麥克風擺在手機正面下方或下側面，就是盡量靠近使用者嘴部，參考麥克風擺在手機背面上方或上側面，即是靠近使用者的耳朵，這樣在手持模式下近端語音數字麥克風陣列的兩個麥克風拾取的信號有足夠的差別，而較遠的噪聲沒有差別，利用數字語音處理器FM34-395處理，就可以實現定向定距離拾音，抑制各種環境噪聲。

　　數字麥克風陣列在筆記本電腦中的應用
　　圖6為數字麥克風陣列在筆記本電腦的典型應用。通常數字麥克風陣列和攝像頭模組一起，安裝在筆記本電腦顯示屏上方中央，這樣使用者在視頻聊天或通話時，聲源位于數字麥克風陣列拾音束內，可以傳送出去，而兩旁的噪聲位于拾音束外被抑制，實現清晰語音通信。陣列中的數字麥克風，可以按10.5mm擺放作為小型數字麥克風陣列，也可以采用距離70～210mm的寬陣列，根據麥克風擺放配置相應的軟件。

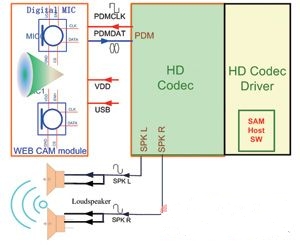

圖6 數字麥克風陣列在筆記本電腦的典型應用

　　數字麥克風拾取轉換成PDM格式的信號通過線纜連接到筆記本電腦的高清音頻編解碼器（HD Audio Codec）聲卡的數字麥克風接口，下采樣轉換成兩路音頻信號，送到位于高清音頻編解碼器驅動層的小型麥克風陣列處理軟件（SAMSoft）處理，實現噪聲抑制（Noise Suppression），回聲消除（Acoustic Echo Cancellation），遠距離拾音（Far Field Pick Up）敲擊鍵盤噪聲抑制等功能。
