工程應用背景介紹
多通道投影圖像融合工程針對高分辨率、大視場、多曲面應用環境，形成了集PC集群、投影工程、圖像拼接、圖像融合等技術一體化工程，服務于訓練中心、指控中心、會議、影院等應用場所。
現場需求概述
現場要求大屏幕的圖形顯示，使用正投方式。
1、投影幕使用SCENEKING正投納米高清軟幕布或者SCENEKING正投金屬幕。必須使用融合專用幕布，以提供最佳視頻效果！
2、要求提供DTS-HD原聲7.1聲道的頂級音響效果。DTS-HD是數字影院系統DTS編碼格式。使聲音有更加精確的位置、有更好的特殊動態效果。 讓用戶從多種音箱布局中根據自己房間的特征和聽感要求去選擇音箱位置。最終獲得驚人的有高分辨率感受的聲音，體驗到DTS-HD音頻提供的高品質多聲道聲音。電影進一步以聲音更加生動起來，象畫面一樣鮮活，而音樂猶如現場演出。
3、系統設計所遵循的原則和要達到的效果。整個系統能夠提供參觀者高度的沉浸感和真實般身臨其境感受，同時要實現最好的顯示效果。
總體設計依據
本系統所選設備符合有關國際標準；
音頻會議擴聲及視頻顯示系統依照中華人民共和國國家行業標準。
數字畫面融合:
SVC數字畫面無縫融合系統是以數字圖像為主要研究內容的數據融合技術，是把多個不同模式的圖像傳感器，獲得的同一場景的多幅圖像；或同一傳感器在不同時刻獲得的同一場景的多幅圖像，合成為一幅圖像的過程。數字圖像融合是圖像分析的一項重要技術。
多通道數字畫面融合：對于高質量、高要求、高分辨率的圖像圖形信號實現投影畫面的真正無縫拼接，形成多個1024*768分辨率的巨型無縫拼接畫面，并能對圖像進行幾何校正、自動色彩校正、邊緣融合處理，形成無縫連續、亮度和色彩均勻的整體畫面；有利于對大幅圖形圖像（如1920*1080高分辨率的視頻信號、寬幅2048*768高分辨率電子地圖信號、巨型三維一體化視景信號）的顯示。
邊緣融合技術介紹：
由于投影機的工作原理，使其無法實現像素精確定位，同時由于投影顯示區域的非規則問題，無縫的圖像多通道投影系統在組建中一直存在如下問題（見圖1.3.1）：
如果投影幕不是平面幕、或投影機的投影方向不正確，將導致在幕上的圖像變形；
多通道間的圖像的拼接產生的白色亮帶或黑縫；
另外各個投影機的投影亮度色彩等參數不一定一致；
圖像分辨率通常較大（圖像清晰的需要），圖像信號源同步與切割問題；
多通道圖像融合帶的產生與調整問題；
1.3.1 多通道投影光路顯示效果

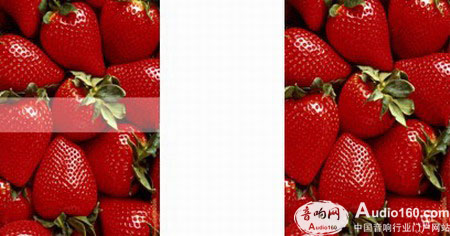

為了解決這些問題，必須進行數字圖像融合，對各通道的輸出圖像進行非線性幾何校正，邊緣融合以及顏色校準，以下是雙通道投影系統的幾種拼接效果對比：
硬邊：即兩臺投影儀的邊沿對齊，無重疊部分。顯示效果上表現為整幅畫面被一道縫分割開。如果投影儀邊緣未做亮度增強處理，該接縫顯示為黑色；如果投影儀邊緣做了亮度增強處理，該接縫顯示為白色。
簡單重疊：即兩臺投影儀的畫面有部分重疊，但沒有作淡進淡出處理，因此重疊部分的亮度為整幅其余部分的2倍，在顯示效果上表現為重疊部分為一亮條。

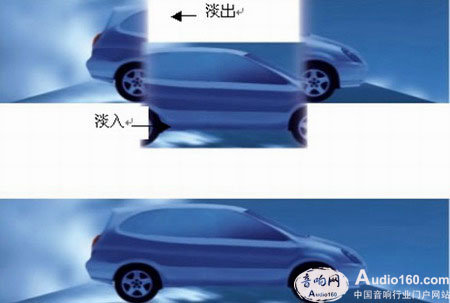

邊緣融合：與簡單重疊方法相比，左投影儀的右邊重疊部分的亮度線性衰減，右投影儀的左邊重疊部分的亮度線性增加。在顯示效果上表現為整幅畫面亮度完全一致。
邊沿融合投影系統的邊沿融合原理如下圖所示：
三通道橫向融合
兩通道垂直融合
SVC-S流媒體視頻融合：是針對本機中多種視頻格式的融合功能。安裝后只能播放本機的視頻和圖片，是一個帶有融合功能的播放器，一但停止運行播放器，其以外的文件以及桌面都沒有融合效果。
適合領域：展覽館、博物館、科技館、影院、企業展廳。
SVC-W桌面級融合：是針對本地服務器VGA及AV進行融合處理。計算機操作系統的所有內容都可以在桌面顯示。
適合應用領域：視頻會議、監控大廳、指揮中心、多媒體教室、電教室、多功能廳。
SVC-Q嵌入式桌面級融合：是針對本地服務器VGA及AV進行融合處理，并帶外部信號采集等功能，效果是計算機操作系統的所有內容都可以在桌面顯示，同時可以顯示所有采集的AV及VGA信號。
適合應用領域：視頻會議、監控大廳、指揮中心、多媒體教室、電教室、多功能廳。
根據使用功能，建議使用嵌入式融合 SVC-Q ，如下圖：
任何可以在Windows桌面上出現的窗口或程序都可以以實時的速度（60幀/秒）校正融合，融合了Windows桌面所有程序。支持任意曲面直面混合校正和亮度優化。

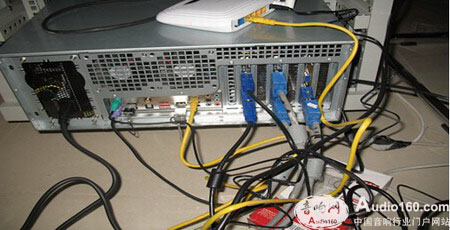

嵌入式融合 SVC-Q
獨立式硬件融合機，工業級硬件系統設計，可保證24×7全年無故障運行。超高速PCI-E 2.0圖像總線，輸入帶寬與輸出帶寬分離設計。本系統適合超高清晰度仿真融合與超大規模指揮中心環境。支持任意曲面直面混合校正和亮度優化.帶數字信號采集功能.包括了SVC-S和SVC-W的所有功能.根據通道數量分為SVC-Q2 Q3 Q4.....Qn等.最多可以同時顯示128路視頻信號和64路數字信號。
具有以下優勢：
1、所有的一切只在一臺設備上完成。
2、本系統可以實現60幀/每秒的即時邊緣融合，支持多達12臺投影機的無縫顯示輸出。
3、 通過在系統中擴展插入外部信號采集卡（如：DVI\VGA\模擬\HDMI），本系統可將外部信號源實時回放至融合畫面中，可任意漫游、縮放、排列組合、畫中畫。支持鼠標拖拽縮放定位，如同拖放一個視頻播放器；支持遠程控制、預定義排列方式、預案等功能。 。
虛擬仿真系列
適用于運行多媒體程序、Flash動畫、3D動畫、影音、場景復雜程度很高的三維即時演算程序，可以升級為立體投影。
任意曲面校正：支持
溫度：28攝氏度
拼接方向：雙向、頭尾LOOP
局域網控制：支持
濕度：35%-80%
融合方式：桌面融合，與需要融合的內容無關。
重啟自動恢復：支持
最大功率：1000W
融合精度：1/16個像素
支持的投影機類型：DLP、LCD
電壓：～220V
色彩統一性：肉眼難以分辨
最佳投影機物理分辨率：1024×768
防震：否
融合速度：兩通道 240幀/秒
信號采集：VGA信號：通過共享采集；視頻信號：4-8路采集
