1、工程概況
1-1 項目背景
東莞廣盈大廈報告廳聽眾區長約23米、寬約24米，舞臺深約8.6米；如下圖所示。具體要求實現會議報告、電影功能、兼容小型的演出活動等。系統要求技術先進、功能齊全、運行穩定、維護方便、實用、可靠、語音清晰、音質優美等等。
該工程主要針對的是專業音頻擴聲系統設計。通過該工程的實施，為與會者提供聲圖并茂的會議學術報告環境，提供各種多媒體資料與信息，提供一個良好的娛樂演出場所擴聲設計，以方便用戶實現其功能需求，由廣州賽佳聲學燈光工程有限公司承建。

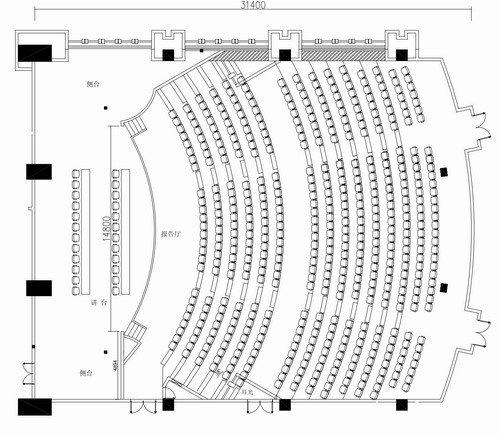

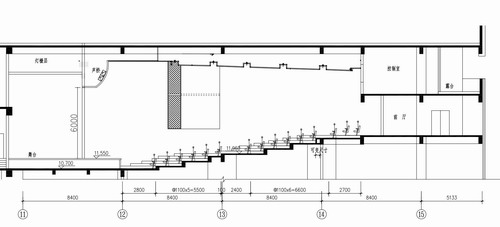

圖表1. 報告廳平面圖/側面圖
在擬定本設計方案的過程中，我們充分考慮報告廳的聲學環境和使用功能上的要求，并作出有效可行的實方案。
我們本著擴聲為主、建聲為輔的原則，電聲系統設計與報告廳建筑聲學設計緊密配合，使電聲與建聲完美結合，保證聲音有良好還原和再現，滿足實際使用需要。報告廳的擴聲系統設計思想、手段和方法要具有先進性和實用性，設備要采用技術含量高、能夠體現當前最新科技水平的產品，擴聲系統的聲學特性指標按照使用方提供的技術要求。
報告廳按照gb 50371-2006廳堂擴聲系統設計規范中的多用途類擴聲系統聲學指標一級標準。GB50371-2006《廳堂擴聲系統設計規范》多用途類一級標準最大聲壓級103dB。
第二章、設計標準
2-1 設計依據
1、根據甲方提供技術和功能要求，以及圖紙信息。
2、根據國家相關的設計規范。
《廳堂擴聲系統聲學特性指標》GB50371-2006
《廳堂擴聲特性測量方法》GB/T4959-1995
《客觀評價廳堂語言可懂度的RASTI法》GB/T14476-93
《廳堂混響時間測量規范》GBJ76-84
《民用建筑電器設計規范》JGJ/T16-92
《電網電源供電的家用和類似一般用途的電子及有關設備的安全要求》GB8898-97
《聲系統設備互聯的優選電氣配接值GB/T14197-93》
《民用建筑電氣設計規范》JGJ/T16-92
《電氣裝置安裝工程施工及驗收規范GB50303-2002》
《劇場建筑設計規范》JGJ67-2001
《廣電部演播室燈光設計標準》GYJ45-92
《民用建筑照明設計標準GBJ133-90》
《高層民用建筑設計防火規范》GBJ45-82
其他相關行業的規范、標準
2-2 設計目標
·擴聲系統滿足會議、DVD播放等對語音重放等會議類擴聲的要求，達到國家相關標準；
·擴聲系統滿足廳堂擴聲對音質的要求，達到國家相關標準；
·廳內設置多路音頻接口，方便系統多路音源輸出情況下的使用。
·配置多種話筒（會議、無線、等），可完成多種用途的拾音。
·會議報告系統，功能轉換靈活，且節約資金。
·配置5.1聲道擴聲系統
·系統主要設備采用成熟先進的產品，性能優異，可靠性高，擴展性強；
·系統具有較強的擴展性，為今后系統的升級準備了條件。
具體到用戶使用環境，分析如下：
擴聲系統
·高清晰度、優美動聽的聲音品質
·完善的接口互連
·穩定無明顯嘯叫產生
會議討論系統
·高音頻拾音質量，多種話筒管理
·滿足各種會議需求
考慮好本工程必須滿足語言擴聲、電影播放、演出等功能，報告廳要求達到一個聲壓級足夠、布聲均勻且聲相準確定位的聲場，因此擴聲系統特性應達到gb 503371-2006《廳堂擴聲系統聲學特性指標》中“多用途類擴聲系統聲學特性指標”聲學特性指標一級標準。

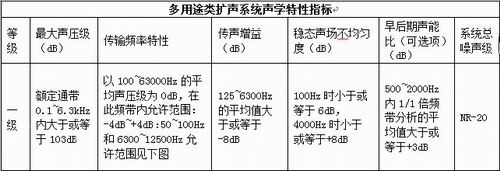

圖表2. 多用途類擴聲系統聲學特性指標

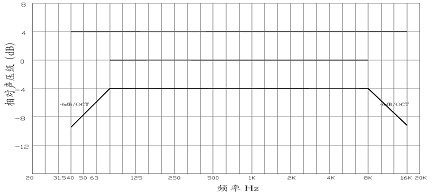

圖表3. 傳輸頻率特性曲線
