內置電池便攜式音箱續航時間是重要的考量指標。而現在輸出功率越做越大，因?yàn)楣β适潜ＷC音質效果的重要前提。功率做大，音頻功放供電電壓就要越高，單節鋰電池3.7V，雙節鋰電池7.4V直供輸出功率有限，所以要提升輸出功率有效的方法就是電池升壓后再給功放供電。由于升壓轉換效率的存在又影響電池的續航時間。
有效提升機器續航時間辦法有：1.用同步升壓，同步升壓可以規避非同步升壓整流二極管固有壓降大而損耗大的相對劣勢，整體提升效率。2.動態升壓搭配音頻功放，對于DC-DC升壓模塊，輸出越高，效率越低。搭配音頻功放應用時，音樂有高有低，時高時低，并且不同的應用場景，不同的時間段，播放音量設置也不一樣。升壓模塊根據音樂大小動態調整升壓值可以有效提高效率。
深圳市永阜康科技有限公司總結市場典型應用，推出兩個組合HT71678+HT876以及HT71678+CS8676。HT71678+HT876針對3.7V單節鋰電池做2x10w輸出功率；HT71678+CS8676針對7.4V雙節鋰電池做2x20W輸出功率；HT71678專門針對音響而開發的同步架構內置音頻檢測動態升壓芯片。實際續航時間最大可提升30%以上。廣泛應用于藍牙音響，廣場舞音響。
HT71678輸入電壓從2.7V到13V，輸出電壓范圍從4.5V到13V，通過外圍設置工作于多種動態升壓模式。針對3.7V單節鋰電選擇5V、7V、9V動態升壓工作模式。HT876工作電壓從2.5V-9.8V，適合做2x10W輸出；針對7.4V雙節鋰電選擇9V、10V、11.3V、12.8V動態升壓工作模式。CS8676工作電壓從5V-18V。適合做2x20W輸出。

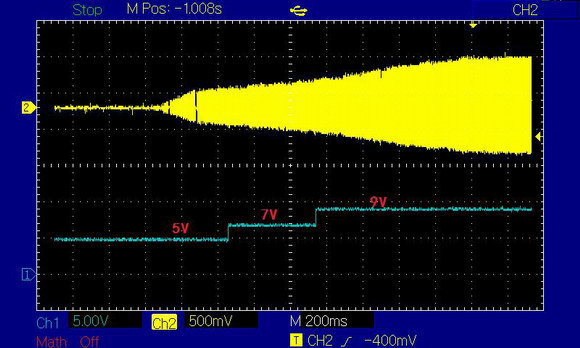

單節鋰電池動態升壓如下圖：

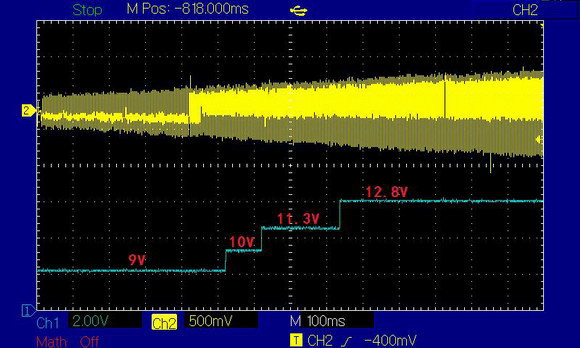

雙節鋰電池動態升壓如下圖：
一. HT71678應用信息

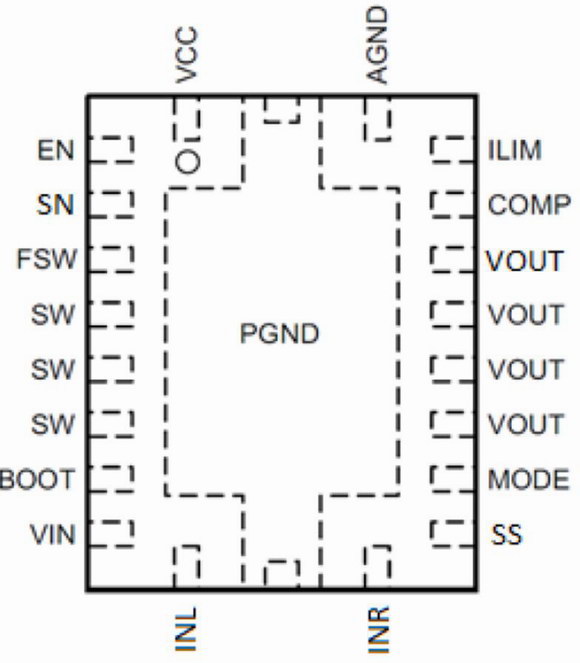

1. HT71678腳位圖

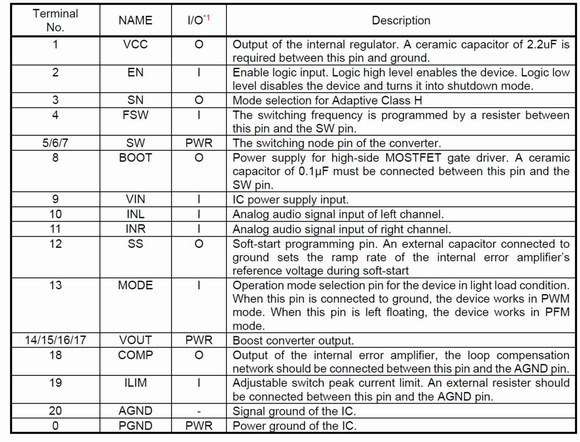

2. HT71678管腳說明
二. HT71678+HT876應用特性

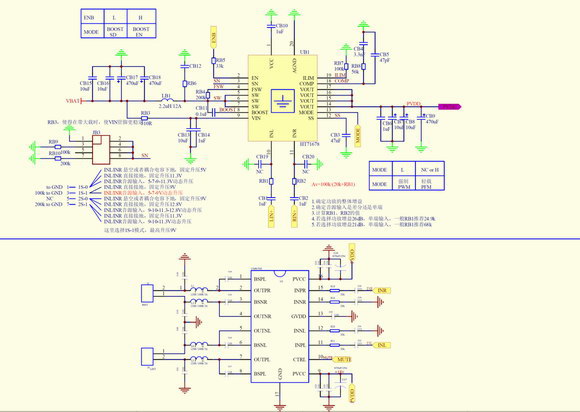

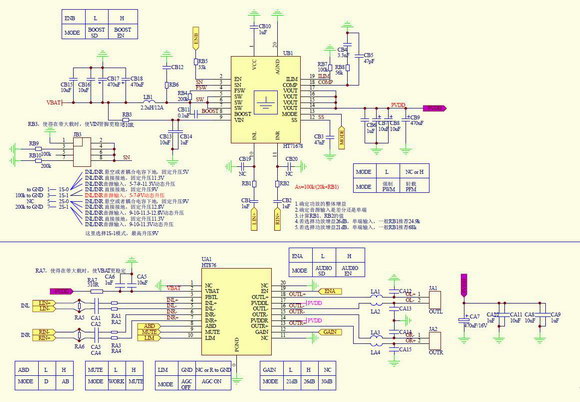

1. HT71678+HT876 DEMO板應用原理圖

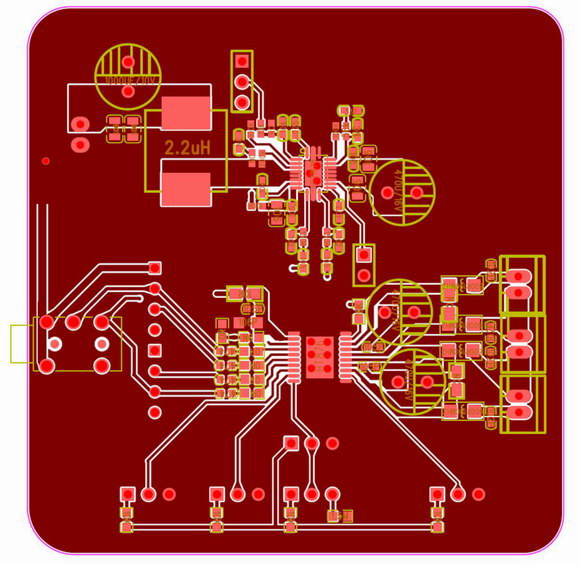

2. HT71678+HT876 DEMO板PCB頂層設計圖

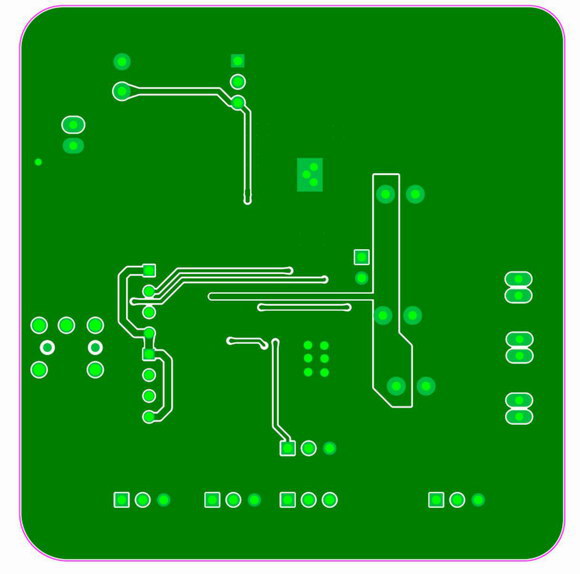

3. HT71678+HT876 DEMO板PCB底層設計圖

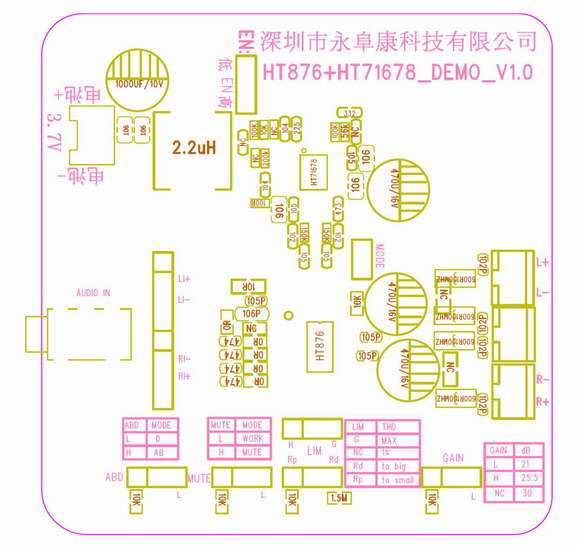

4. HT71678+HT876 DEMO板貼片圖

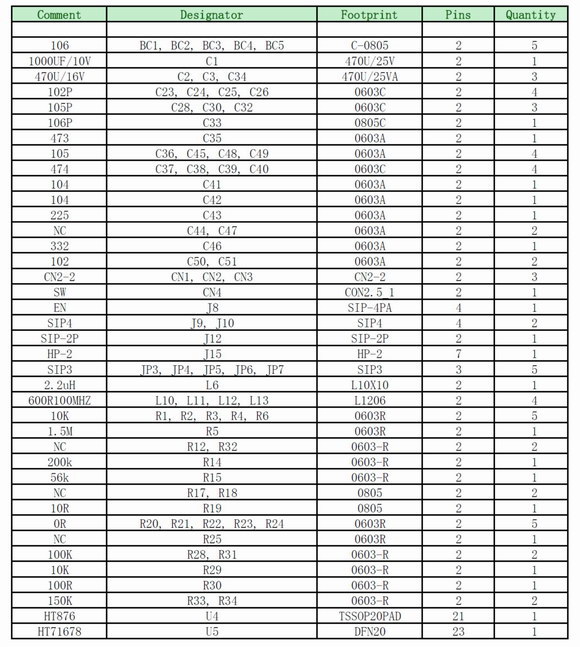

5. HT71678+HT876 DEMO板物料清單

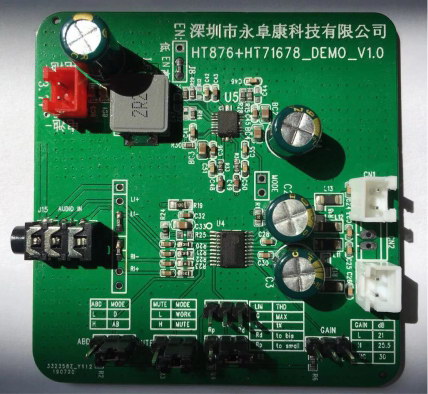

6. HT71678+HT876 DEMO板實物圖
三. HT71678+ CS8676應用特性
1. HT71678+CS8676 DEMO板應用原理圖

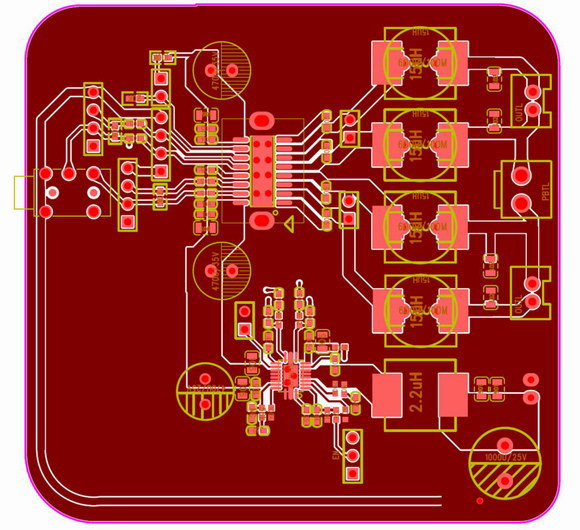

2. HT71678+CS8676 DEMO板頂層設計圖

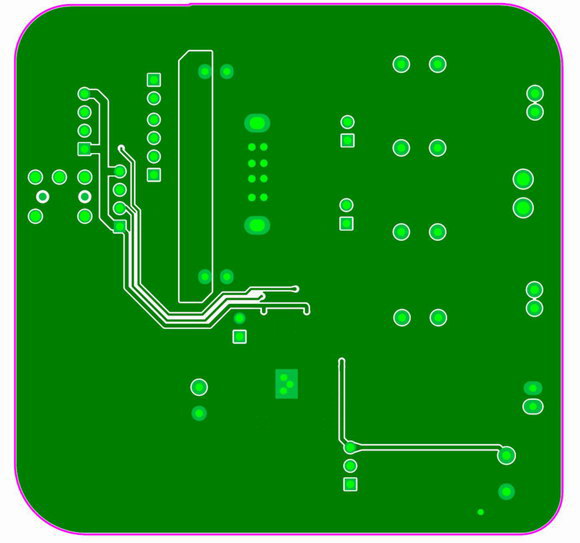

3. HT71678+CS8676 DEMO板底層設計圖

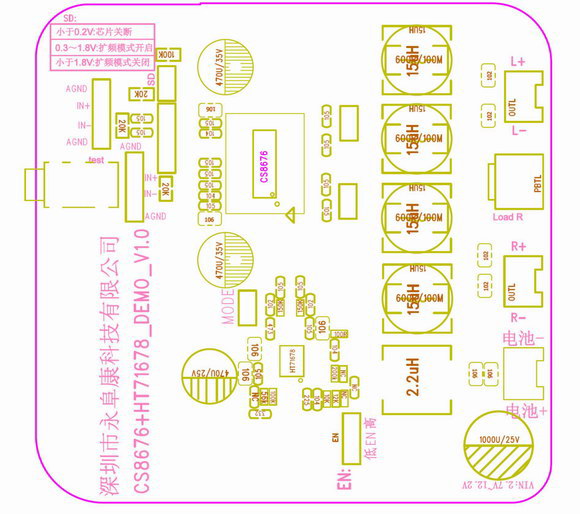

4. HT71678+CS8676 DEMO板貼片圖

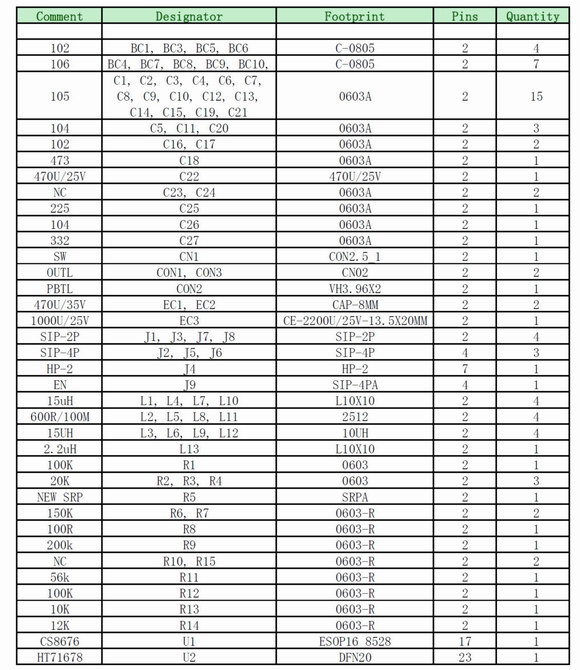

5. HT71678+CS8676 DEMO板物料清單

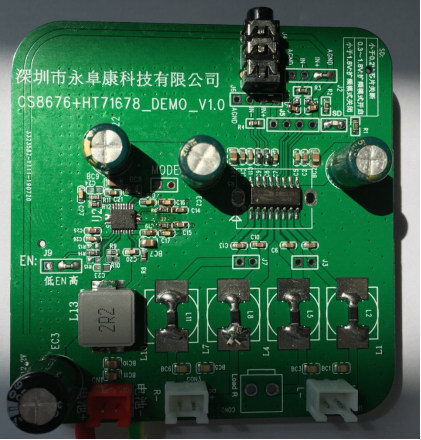

6. HT71678+CS8676 DEMO板實物圖
|
