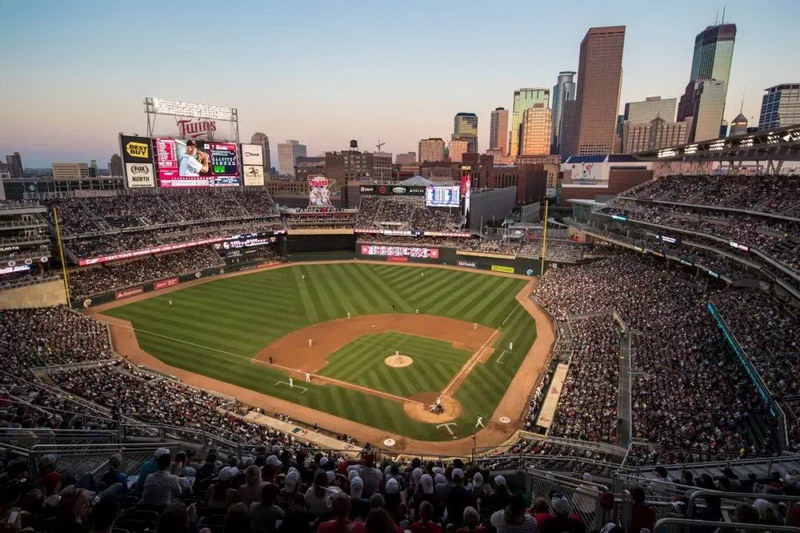

美國明尼蘇達州，明尼阿波利斯市，Target Field棒球場
位于明尼阿波利斯市中心的Target Field棒球場代表著明尼蘇達州城市精密性和戶外活動的活躍融合。這個美國職業棒球大聯盟體育場是明尼蘇達雙城隊的所在地，可容納超過39,000名渴望為他們的球隊加油的觀眾。盡管設計為棒球場，但它還舉辦橄欖球、足球各種大型戶外音樂會以及各種非體育類的活動。
體育場是一個三層看臺，設有俱樂部座椅，豪華套房，新聞發布室和百威屋頂平臺——其中設有火堆、酒吧、城市天際線景觀、看臺座椅和站席。
體育場首屈一指產品也不僅限于座位。為了給觀眾一個真正令人難以置信的體驗，該機構的業務運營尋找可以在所有球場提供卓越服務的方法。至關重要的一個方面是球場聲音，這意味著高質量的音頻是Target Field球迷體驗的重要組成部分。
明尼蘇達雙城隊的首席音頻技術員Jeff Pedersen，負責管理和操作所有球賽和特殊活動的聲音系統和音頻設備。Jeff Pedersen與Parsons Electric AV技術經理Tim Habedank有著緊密的合作，負責管理和升級體育場的音頻系統。
Target Field是一個大型場所，場所周圍的多個區域都需要音頻的支持。這可以包括將音頻分發到各個區域，或?qū)⑿盘杺骰氐娇刂剖疫M(jìn)行混音和處理。例如：現場樂隊在球賽之前和休息時間表演。Jeff Pedersen必須確保在體育場內都能聽到此音頻。
該場所中有許多不同的子網，以前所有音頻傳輸都是使用CobraNet通過網絡進行的。盡管CobraNet系統仍然可以在光纖之間和固定位置（如功放室、俱樂部和新聞發布區）之間傳輸DSP音頻數據，但該系統已達到其最大能力，因此需要一種新的解決方案。另外，為了讓球迷獲得更好的體驗，需要在原本不計劃用于音頻支持的區域中添加音頻。所以體育場通過Dante和Dante Domain Manager進行了擴展。
創建Dante網絡
Jeff Pedersen需要一種方法就是輕松的，低成本的擴展其主控臺的輸入和輸出的通道數量，以提供更好的球迷體驗、混音以及管理和控制整個系統。他尋找到了Dante。自然而然的下一步是安裝支持Dante的設備，通過拓展通道數量，擴展音頻基礎架構和減少延遲來快速地升級系統。
Dante是一種數字媒體網絡技術，允許用戶通過單根網線發送未壓縮的多通道音頻。它事實上是標準音頻網絡最好的解決方案，并且比任何其它網絡技術都被更多的專業音頻AV制造商采用，這使得互操作性變得容易、可靠和真實。使用Dante作為網絡解決方案，Target Field的團隊可以集成來自各個廠商各個制造商的多種音頻設備的音頻。
Dante還允許Target Field利用該場地的現有網絡結構，無需安裝額外的基礎結構來獲取音頻。Jeff Pedersen還添加了無線麥克風接收器、調音臺和輸入/輸出機架，作為他的Dante系統的基礎設備。在Dante之前，Jeff Pedersen受其CobraNet系統的限制——簡直是盡力而為了。有了Dante系統，Target Field現在可用的音頻通道變得綽綽有余。
“我們將有一個樂隊在體育場的另一側進行表演，并且連通性非常有限，所以我只能使用兩路音頻：一條用于內部對講連接，因此我們可以與位于該樂隊的技術人員進行對講，然后他會在另一條音頻線上向我發送輔助混音信號。” Jeff Pedersen說：“我們能夠完成工作，但可以說這是一個艱難的過程。我的夢想是在我前面的控臺上完成所有控制，并得到單獨的分軌通道去做混音。我終于通過將Dante設備添加到系統中來實現上述需求。”
體育場的音頻系統包括：一個與多個位置相關聯的控制室；三個用來支持體育館音響系統的功放機房；以及另外18個接收來自控制室音頻信號的位置。
“我們開始使用Dante將控制室連接到樂隊舞臺，僅此一步就將樂隊的16個通道連接到我的主調音臺——這對我們來說是一個巨大的進步。” Jeff Pedersen說：“我們現在的計劃是使Dante進入我們所有的遠距離的位置，并將所有控制和混音回到我們的主控制室。”
Jeff Pedersen還經常使用便攜的聲音系統，帶有數字調音臺的小機箱、功放和無線設備。
“如果我們需要更多的遠程支持，我可以輕松地插入網絡電纜，并在Dante網絡上跳轉到我的控制臺。現在可以與不同區域的不同混音器共享輸入和輸出，這具有很大的靈活性。”
Dante系統為體育場提供了無限的音頻可能性，因為數百種支持Dante的產品都可以相互連通并且可以互相操作。Jeff Pedersen現在可以混合任何啟用Dante的音箱、功率放大器、麥克風、調音臺、無線接收器、轉換器等。而且，通過添加Dante AVIO適配器，體育場可以將較舊的設備集成到Dante系統中，從而增加了Dante的互操作性和靈活性。
域的管理
有了Dante系統，所以使用Dante Domain Manager自然是系統網絡的下一步計劃，它增加了體育場所需的控制和安全功能。Dante Domain Manager是網絡管理軟件，可為Dante網絡提供用戶身份驗證，基于角色的安全性和審核功能，同時允許Dante系統在任何網絡基礎架構上無縫擴展。Dante Domain Manager允許體育場將許多單獨的子網集成到一個單一的、可管理的和安全的音頻網絡中。
為了使球賽制作人能夠增加粉絲的賽事體驗，Jeff Pedersen和Tim Habedank需要將音頻集成到體育場原本不是為音頻設計的區域，例如：現場樂隊的表演。他們在這些新位置使用了現有的數據放置，添加了Dante輸入/輸出盒并將其插入網絡，而無需添加音頻線路和數千美元的布線費用。但是，這些新位置與Jeff Pedersen的控制室不在同一子網中。在體育場經驗豐富的IT部門的一些配置和幫助下，Dante Domain Manager介入橋接各個子網，輕松地將Dante音頻從新位置傳遞回控制室。
“在Target Field，他們的儲藏室里有一個第3層網絡，這意味著每個儲藏室都有自己的子網。體育場對面的控制室與現場樂隊所在的子網不同。” Tim Habedank說：“Dante Domain Manager使我們能夠橋接這些子網，并將Dante從體育場的一個角落一直傳遞到控制室，真正地挽救了局面，而無需花費所有布線費用。”
在網絡級別，無論網絡的物理限制如何，Dante Domain Manager都可以擴展和分段音頻網絡。管理員可以按房間、建筑物和地點定義特定的AV設備分組，以確保體育場的音頻在正確的位置播放。
在比賽期間，Target Field與網絡電視廣播卡車合作。這些制作公司越來越多地將自己的Dante系統連接到體育場的Dante系統。Dante Domain Manager可確保來訪者和體育場的音頻通道安全、干凈清晰。
“我們要保護Dante內部網絡，以確保沒有人能在無意間進行更改。” Tim Habedank說：“沒有Dante Domain Manager，就不可能實現保護——我們實質上是向外部公司開放整個Dante網絡。但是，借助Dante Domain Manager，我們可以創建這些域。外部公司留在其域內，內部網絡在自己的域內，我們可以根據需要在這兩者之間橋接音頻。這樣，我們?nèi)匀豢梢跃哂泻芏喙δ埽⑶铱梢愿鶕?jù)我們需要來回傳遞許多音頻通道，但是我們也保持對Dante內部網絡的保護。”
“在沒有使用Dante Domain Manager之前，我真正想實現的事是不可能的：成本高得讓人望而卻步，并且花費時間來修復和鋪設線纜是不可行的。” Jeff Pedersen說。
隨著系統變得越來越大，越來越復雜，Dante Domain Manger儀表板可幫助工程師掌握設備和用戶進行的更改選項卡。儀表板提供重要信息，包括快速報告，審核跟蹤和SNMP驅動的警報。此外，Dante Domain Manager可根據錯誤日志記錄功能按步驟修復問題，該功能可顯示問題并提供有關解決方法的建議。而且，Dante Domain Manager還提供了一套自動配置工具來自動修復網絡問題。
一場近乎完美的音頻賽事需求
Jeff Pedersen解釋說：“目前限制于一臺支持Dante的16x16調音臺，但升級計劃中已有一個新的調音臺，期待擴展渠道的可能性。”
“在我們的設施音頻完全入網連通之后，我想通過廣播發送Dante和Dante Domain Manager管理的音頻。現在，我們向卡車發送了完整的音頻節目，他們返回了完整的節目。我們需要在其中選定的通道或輔助的混音發送去需要去的地方。” Jeff Pedersen說：“我們一直都很難將音頻從廣播車轉移到我們的控制室，幾乎需要六個人來完成。當廣播車可以簡單地提取他們想從我們的Dante音頻網絡中獲取的現場或錄制的音頻時，整個過程將更加容易。”
無論是音樂會、橄欖球賽、足球賽還是美國職業棒球大聯盟的對決，Dante和Dante Domain Manager都可以為39,000多名觀眾提供接近完美、接近零延遲的音頻。Target Field管理員可以放心地知道其網絡的安全性和效能，同時提供將粉絲帶到球賽所需的現場聲音、錄制聲音和廣播音頻表演。
