廣泛且全面的思考
謀定而后動
心得分享：
消費者需要什么?
這是我們一直在反思的
站在展場上,客戶基于自己的
使用好惡對你提出建議
但是是否能成為改善方向?
有無學理根據?
商業模式是否成立?
或是他有更深層的應用場景沒有說清楚明白?
甚至是他所想的解決方式,
可能對于生產制造方法理解不夠
又或者是制造設計方不懂行不懂協議
這些都需要更細致的思考
才能作為投入開發與生產的依據
1981
日本線纜企業
發布多通道星形四路音頻蛇形電纜
這意味著 STARQUAD 星絞型話筒線
面市已經將近有40年
其實這件事是很有意義的
一個企業如果能夠致力于打造一個精品
并獲得市場的認可,那精品就會是個長青樹屹立不搖
為企業帶來長期的營收
STARQUAD
市場對其追捧有加
但是大家對于其高頻丟失的短板
卻一直忽視,
或許是因為折衷!
在高頻丟失或是低頻噪音中取其輕
等等!你說什么??丟失?
是的高頻丟失! 他的高頻丟失非常嚴重!
嚴重到只有模擬音頻線能接受!
其他使用差動放大的信號,
只要頻率高的,全部只能放棄這個結構!
用差動放大信號傳輸的有甚么呢?
多了去!!
全世界人類文明當中
電信號線傳輸兩大手法:
1. 非平衡 =同軸線
2. 平衡式 =差動放大 雙絞線
換言之在第二大類的全部都是雙絞線族
請參看老帖:
Twisted pair雙絞線是如何工作的?
Twisted pair雙絞線是如何工作的?(下)
而這一雙絞線族群
唯一在使用星絞線的就只有模擬音頻線
原因就在于
”星絞線的高頻衰減特別厲害”
來自于其并接時的
”線間電容”
我們來看一下幾個對比關于高頻丟失的
*請注意!不是我們的數據很差!
是我們刻意把Y軸放到最細節以便檢視衰減

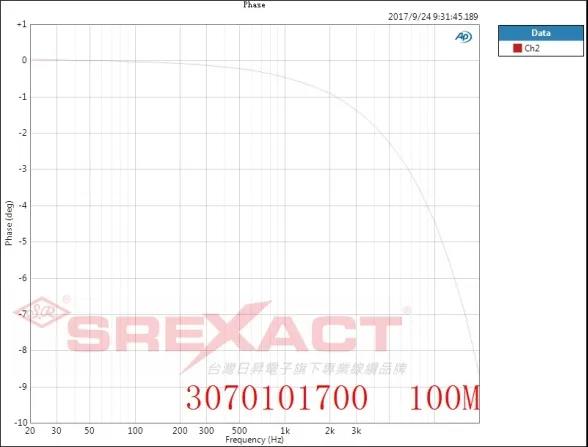

S-1700星絞 100M
20KHz-0.123dB 相位差-8.79

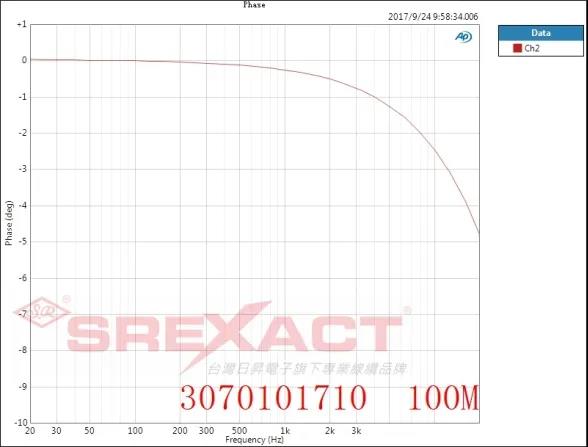

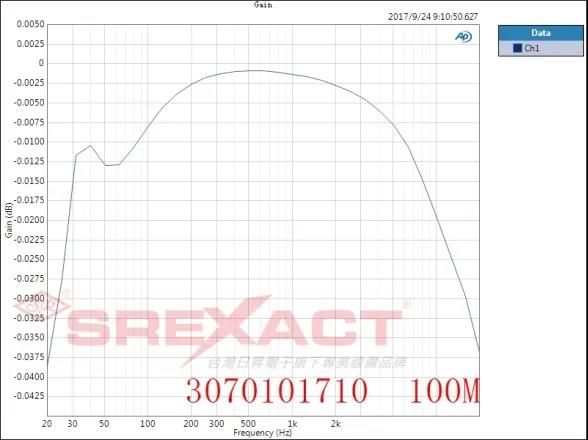

S-1710雙絞平衡式 100m
20KHz -0.0372dB 相位差-4.85

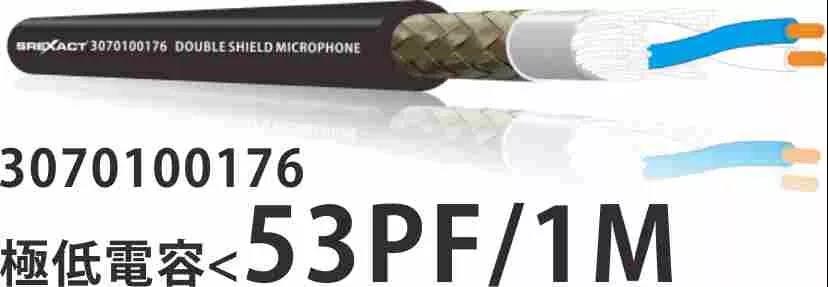

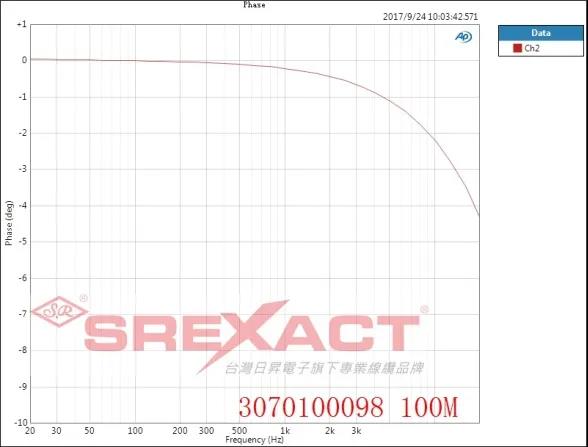

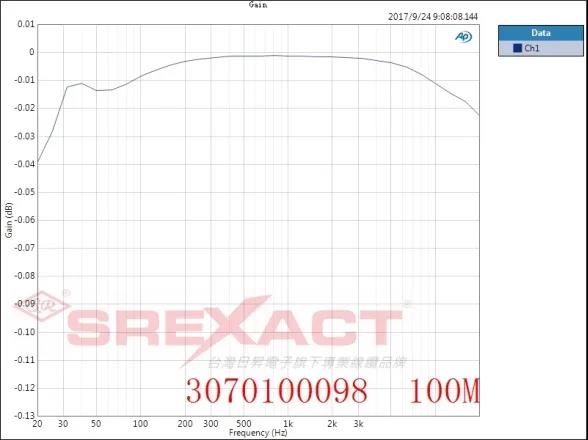

S-098雙絞平衡式 100m
20KHz -0.023dB 相位差-4.358

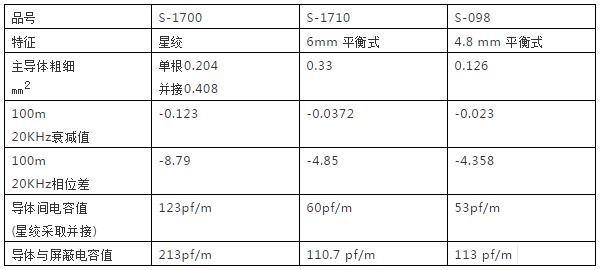

下面是關鍵指標表
明顯的我們可以看到
星絞線的高頻丟失相對嚴重
相位差相對嚴重
我們對比行業當中其他品牌的
星絞 /雙絞平衡式線纜
同樣表現出高頻丟失的問題
在這個對比當中
極細的 平衡098卻表現得令人驚艷
以1/2不到的截面積搭配略低的電容值
卻有優于S1710 的表現
有朋友問說這樣的差距
能否聽聞呢?
可以!!僅需要數米的長度!!
在安靜狀態下,
你的耳朵就能識別得到高頻的丟失!!
另外一個問題就是
相位的偏移
星絞線的高頻相位偏移相對嚴重
我們可以看到這一個詞條
https://en.wikipedia.org/wiki/Star_quad_cable
缺點
Starquad 4導體在組合兩個導體時通常比類似的雙導體絞合和屏蔽音頻電纜具有更多的電容。隨著距離的增加，高電容會導致高頻損耗的增加。
高頻損耗是由電纜驅動器的輸出阻抗和電纜的電容形成的RC濾波器引起的。在某些情況下，如果電纜驅動器難以驅動較高的電纜電容，則可能會出現失真增加。
Starquad 4導體的電容大約等于標準雙芯電纜的電容約1.5倍。
Starquad電纜的電容增加對于短電纜運行通常不是問題，
但對于長距離運行電纜來說可能是一個問題。
例如:
一根8米（25英尺）的星形四芯電纜的電容
為150 pF / m，(這是一個市場普及品的特征值)
換言之整個電纜長度的總電容為1200 pF。
利用150ohm 的源阻抗和1200 pF的負載電容，
該RC電路的頻率響應在20 kHz時為-0.02 dB。
如果電纜是80米而不是8米，
則頻率響應在20 kHz時為-0.2dB，
在88 kHz時為-3 dB
是的!!
星絞線的高頻衰減來自于線間電容,
在并接導體之后就會導致驟升
意味著要攻克星絞線的高頻丟失這一難題
必須從”減少星絞線線間電容”下手
在做這件事之前
S-098的成功經驗給了我們很大的底氣
因此我們著手調整星絞線的電容值
隨著材料科學的進步,
現在的發泡工藝已經很成熟了
而且因為由于空間有限
(大家用6mm粗細很習慣了)
因此使用FPE 發泡聚乙烯成為首選
我們在試制之后
測量得到下面的數值

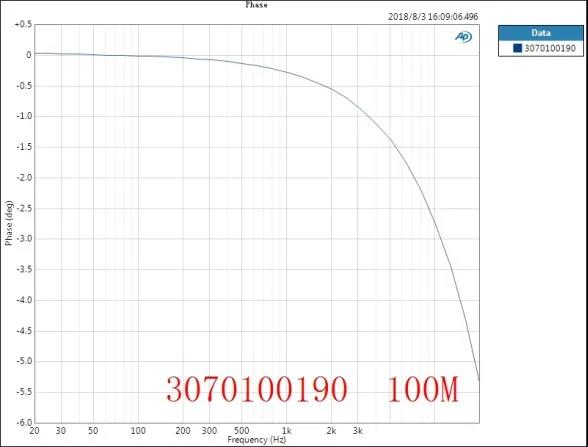

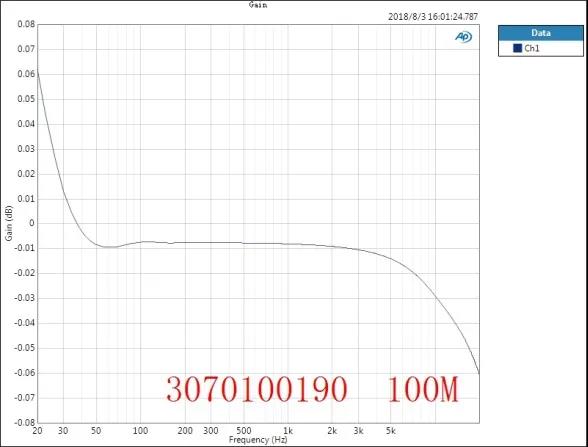

S-190星絞 100M
20KHz -0.0564dB 相位差-5.39

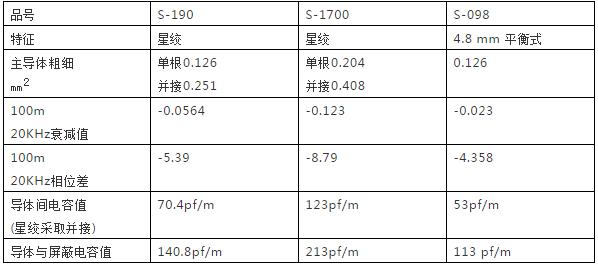

我們把幾個典型放一起來對比一下
我們可以看到上面的數值
1.電容值也大幅下降
2.高頻衰減也獲得大幅度的下降
3.相位差也下降
(這一指標大幅的超越國外品牌)
...確實具有實用價值!!
以天狼星命名
小編中學時是天文社
對于星座還有些記憶
天狼星是因為目前星空中可視亮度最高的恒星
位在大犬座alpha星
與 小犬座的南河三
及 獵戶座的參宿四
共同構成冬季大三角
以天狼星來命名
可以充分說明表征S-190的特殊與耀眼!

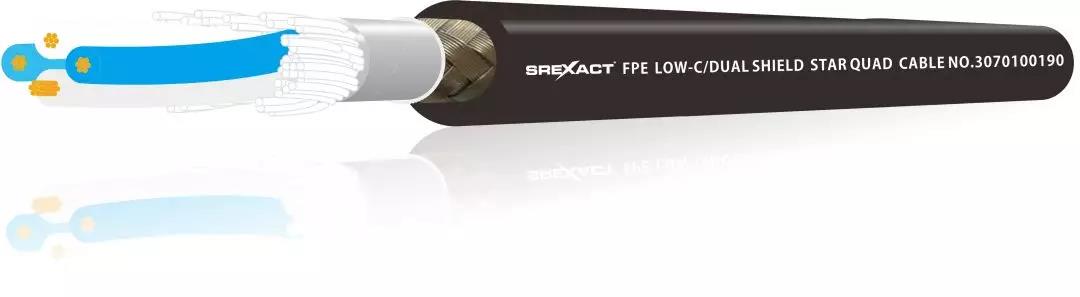

S-190的結構
（25/0.08BC+FPE1.5）*4C+棉紗+AL-FOIL
+BD16*6/0.10TC +PVC6.0mm
使用FPE發泡聚乙烯絕緣
主導體粗細 單根0.126mm2 并接0.251mm2
耐用性驗證:
搖擺測試吊重500g砝碼，
搖擺角度為正負300 ，測試速度60次/分
共計32萬次 所有導體均未完全斷裂
結論
S-190 天狼星星絞線
是日升電子針對行業痛處
進行檢視與重新發想的力作
在科學數據上表明
優化了線纜的電氣性能與傳輸表現
由于具有良好的電性能
并且保證了具有較好的抗干擾能力
稍后將配合通路
建議客戶改采S-190 天狼星取代 S-1700
謝謝!
攣生兄弟

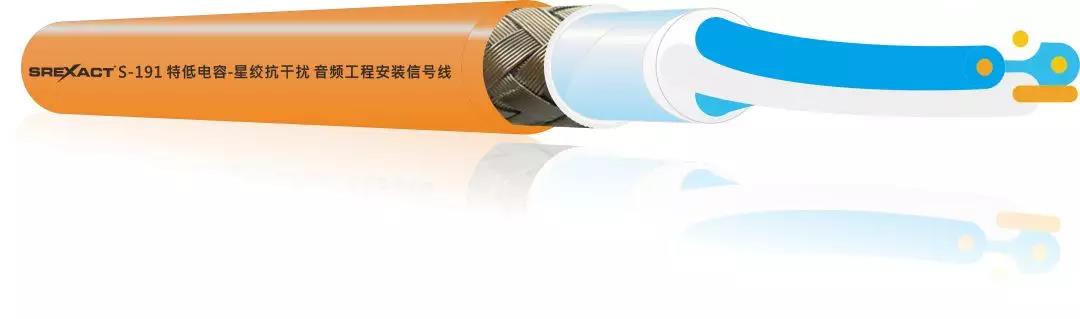

S-191 固定安裝抗干擾低電容星絞線
S-191/F-191垂直阻燃極低電容星絞安裝線
|
