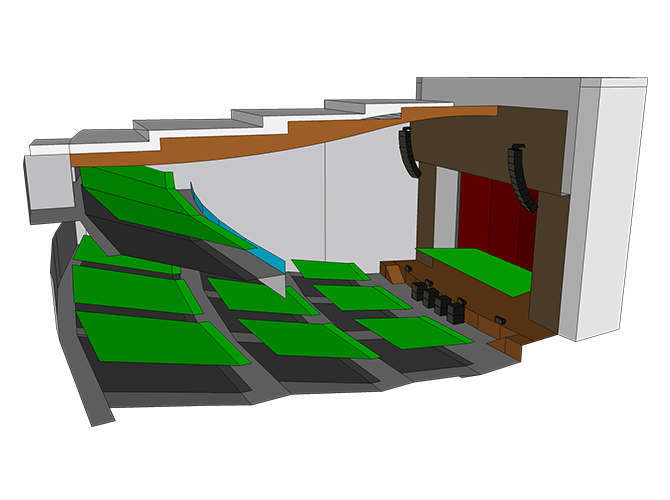

該系統設計模板描述了具有階梯坐席和眺臺的劇院的兩種不同的揚聲器系統設計的其中一種。這個設備齊全的表演場地可承接當?shù)兀瑓^(qū)域和國家級表演。這是一個中型表演藝術大廳，在第一層提供寬敞的坐席，并提供額外的眺臺座位。
1
揚聲器設計
指向性更高的揚聲器系統在需要較高輸出電平或有過多自然反射聲的聲學環境下，能提供更清晰的音樂和語音清晰度。
IV6模塊化垂直陣列能提供線性的指向特性。兩串IV6線陣列和舞臺邊緣排列的前補聲揚聲器可覆蓋場內所有的坐席。雖然從任何座位都能看到整串線陣列陣，但可能需要為第一層的最后一排進行補聲。將超低揚聲器編組在一起，可以用較少的揚聲器數量獲得更高的音量輸出。
為了給所有觀眾提供均勻的低頻覆蓋，給靠外側的超低揚聲器（〜60Hz）提供一個比內側揚聲器（〜80Hz）更短的延時和頻率更低的低切信號。這種方法可以作為具有寬闊的舞臺，并且需要幾個超低音揚聲器(以獲得更高的輸出)類似場館的設計策略。
2
設備清單
以下是本設計中使用的揚聲器和功率放大器設備列表：
2組IV6線陣列，每組由9 x 1122/05，1 x 1122/15型號組成
Community IV6-1122/05 *18
» IV6 模塊化垂直陣列
» 12英寸，2分頻
» 標稱角度 (水平 x 垂直) 1122/15 – 120° x 5°
Community IV6-1122/15 *2
» IV6 模塊化垂直陣列
» 12英寸，2分頻
» 標稱角度 (水平 x 垂直) 1122/15 – 120° x 15°
Community IV6-GP-AF *2
» IV6 Glidepoint™ 陣列框架
兩個鏡像的IV6垂直線陣列(從上到下遞增曲率)覆蓋整個空間，利用EASE®Focus 3中無源聲學優化工具的漸進式衰減設置，在整個空間內提供均勻的SPL。
Community IC6-2082 *4
» 高輸出 8英寸2分頻固定安裝揚聲器
» 50 Hz -19.5 kHz,
» /26 - 120° x 60°; /96 - 90° x 60°
前補聲覆蓋舞臺前方的觀眾
Community IV6-118S *8
» IV6 模塊化垂直陣列
» 單18英寸超低揚聲器
» 37 Hz - 132 Hz
» 靈敏度 (1W/1m): 102 dB (超低音)
每組2個超低音揚聲器，一共4組，分布舞臺前面下方。
Community ALC-3202D *4
» 控制型揚聲器功率放大器
» 2 通道 x 3200W + DSP 和 Dante
Community ALC-404D *1
» 控制型揚聲器功率放大器
» 4 通道 x 400W + DSP 和 Dante
|
