眉山東部新城起步區“三中心一基地”位于眉山天府新區貴平鎮，是眉山東部新城的先鋒項目。包括市民服務中心、人才中心、產業鄰里中心和企業總部基地，項目規劃用地206畝，總投資額約10億元，總建筑面積9.22萬平方米，將成為眉山(仁壽)東部新城空港經濟區首個以“綠色生態”為理念的示范區。
項目概況
▲ 效果圖
應用場所
此次項目音頻系統所設計的
應用場所有：
① 三中心一基地市民中心：
三中心一基地市民中心共計12間會議室，分別是一層會議室共4間，二層會議室共3間，三層會議室共2間及四層會議室共3間。
② 三中心一基地會議中心：
三中心一基地會議中心共計3間會議室，一層37人會議室共2間和204人多功能大會議室1間，主要用于會議、報告、中小型活動等，同時需要滿足同聲傳譯功能要求。
會議室的音頻主要目的就是本地擴聲和多媒體擴聲，要求做到足夠的傳聲增益，聲場均勻且具備較高的語言清晰度，不嘯叫不易產生自激。為解決聲場均勻度和清晰度問題，首要任務就是進行揚聲器的選型與安裝，如何在既定的建聲條件下選擇適合的音箱和安裝的位置成了解決這一問題的關鍵。
設計團隊綜合客戶要求，通過對三中心一基地的各個會議室場地實地勘測及建筑尺寸計算，綜合EASE模擬分析結合各品牌產品性能比對，最終，本次項目揚聲器擴聲及功放均采用英國著名音響品牌Wharfedale Pro安裝完成，數字會議系統均采用著名比利時品牌Televic會議系統，音頻處理部分則采用了意大利著名“音頻處理專家”—XILICA SOLARO系列。
擴聲系統選型與分析
揚聲器的選型與布局是整個擴聲系統設計的重要環節，為滿足聽眾席語言擴聲的清晰度，同時達到音樂擴聲豐滿度的音質要求，本擴聲系統的揚聲器布局采用mono方式布置。

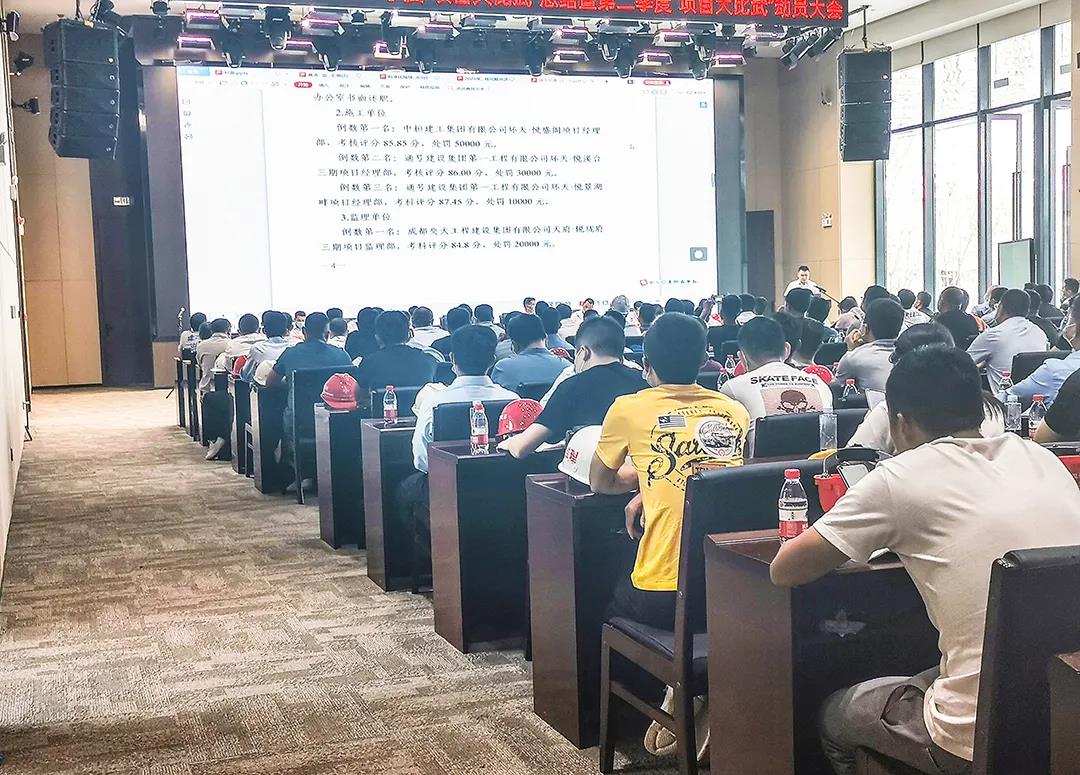

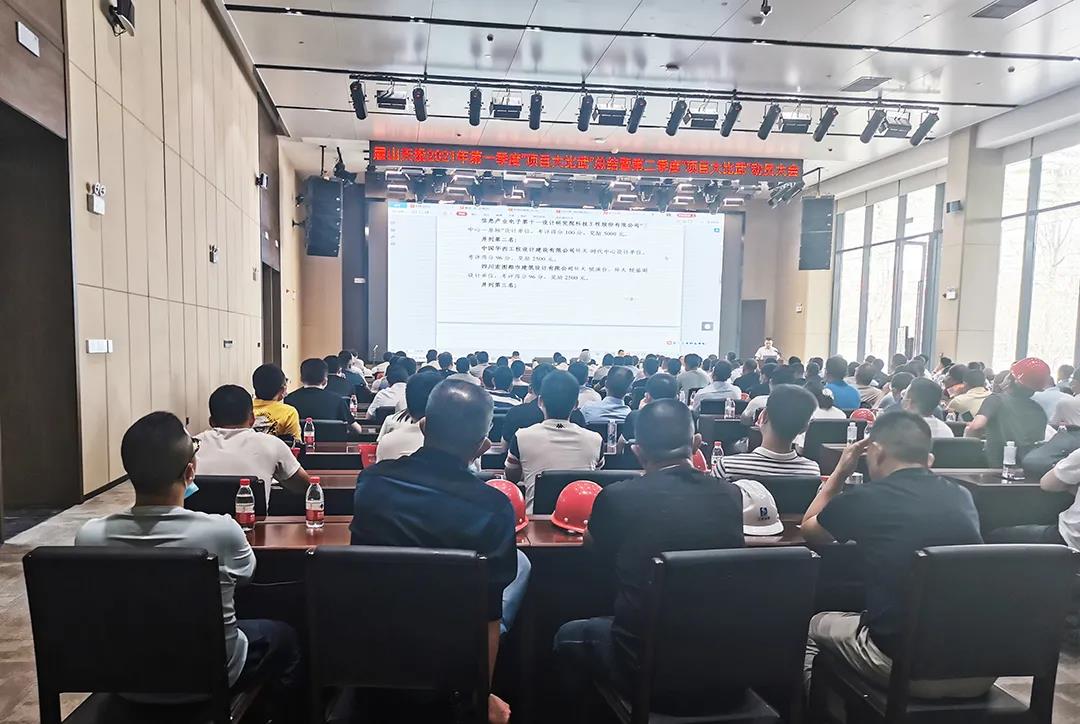

▲ 會議中心多功能會議室
會議中心多功能會議室主擴聲系統采用了Wharfedale Pro的WLA-210X線陣系統，搭配大功率高聲壓的WLA-210XSUB倒相號角式超低音，分別以4+1/組的形式懸掛于舞臺兩側，利用WLA-210X線陣系統突出的指向特性完美覆蓋聽眾席，整套系統的直達聲能與混響聲能具備極佳的比值和余量，確保了所有的聽眾都能接收到均勻的聲能。

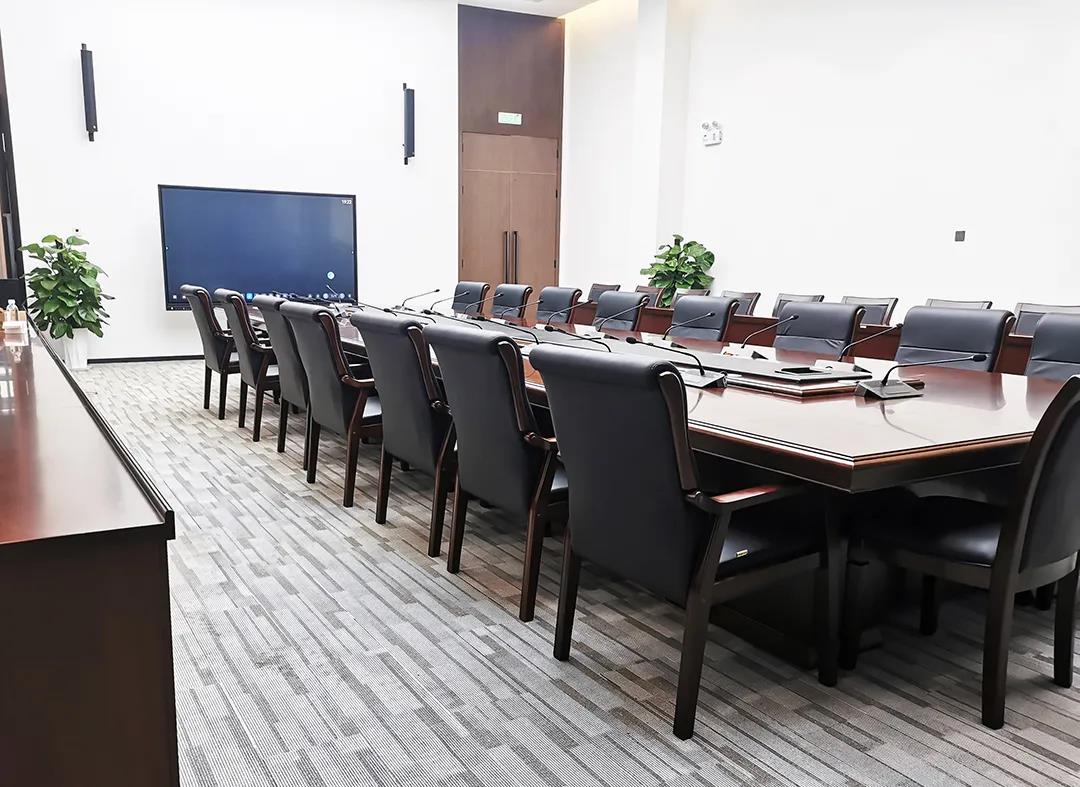

▲ 會議中心多功能會議室
（其中一間會議室）

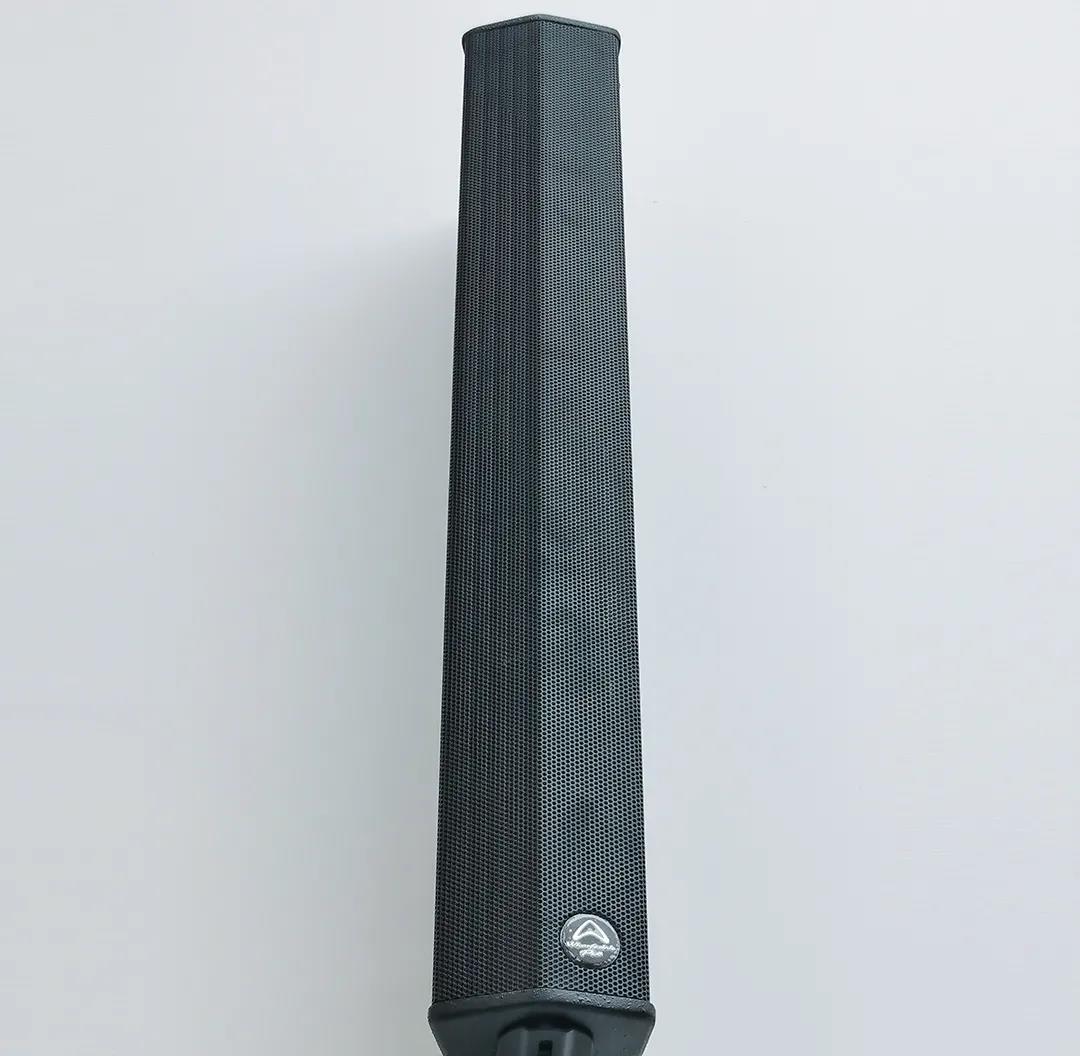

▲ ISOLINE V8線性音柱
市民中心及會議中心多間會議室主擴聲，均采用Wharfedale Pro的ISOLINE V8線性音柱，具備較強的指向性，是專業緊湊型擴聲系統的最佳選擇，同時采用LA106吸頂揚聲器安裝于會議室天花板，其寬廣的高頻響應，使得天花板安裝時，直達聲短距離投射至聽眾，使得高頻聆聽效果更加柔和、清晰。
會議室選用了Wharfedale Pro的數字功放及XILICA的SOLARO數字音頻處理系統作為系統的控制及處理設備，提高系統的整體性能，并利用聲場預設功能可以方便地在各種使用模式中快速切換。

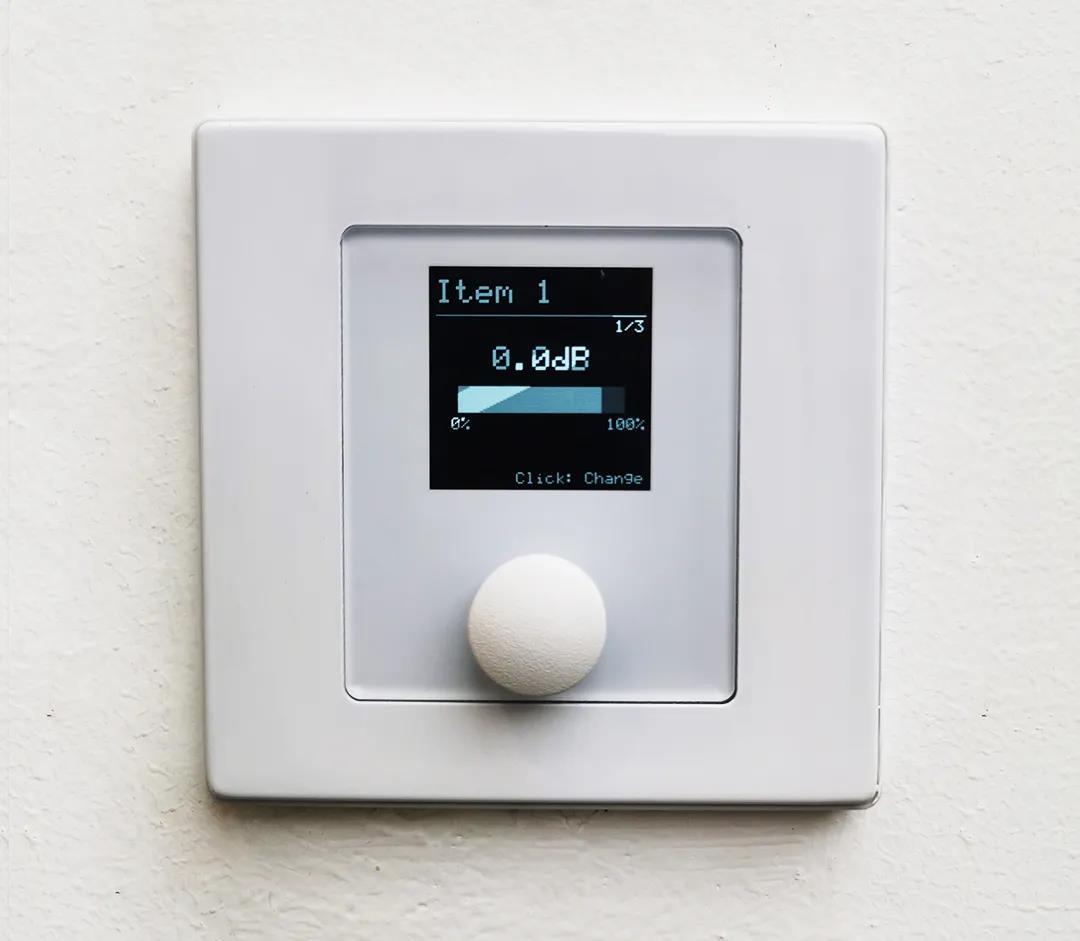

▲ XILICA XWP-Control控制面板
數字會議系統分析
考慮到此中心的會議需求，本次采用了世界頂級的Televic的D-Cerno 數字會議系統。
從設計美學角度分析，D-Cerno C SL代表單元和D-Cerno C SL主席單元外觀設計時尚大方，與應用場景完美融合，并在會議桌進行排布時也能保持完美的一致性視覺效果。
Televic D-Cerno CU-R中控單元內置USB錄音模塊和網頁服務器，可以為50個會議接入單元進行供電，通過4個支路或者2個環路去連接。當環路連接時，專利技術的冗余機制保證了一單出線線路故障或者連接中斷時，系統能夠繼續正常運轉。

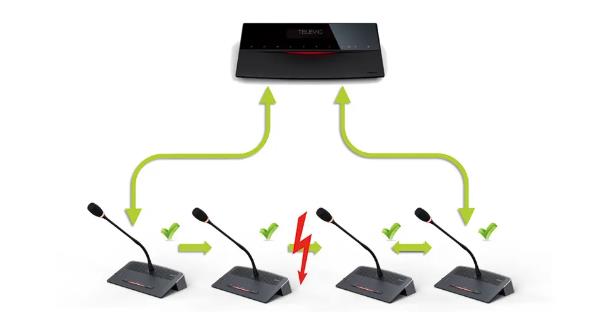

▲ Televic專利冗余技術
▲ Televic D-Cerno 數字會議系統
Televic D-Cerno CU-R中控單元無風扇設計，保證了即使在較長的會議過程中，依然能夠進行無聲的操作，同時擁有所需的輸入和輸出端口，可連接其他設備，如室內功放、無線話筒、攝像系統或視頻會議系統，是本次項目的最佳選擇！
已投入使用
眉山東部新城起步區三中心一基地建成使用，將推動“綠色生態”的可持續發展，成為眉山首個以“綠色生態”為理念的示范區名片。
應用品牌：Wharfedale Pro、Televic、XILICA
應用產品：
Wharfedale Pro：WLA-210X、WLA-210XSUB、Diamond9.1監聽、WZ-12M、LA-106、ISOLINE V8音柱、WPS-08、DP系列功放、XR系列功放
Televic：D-Cerno C SL、D-Cerno D SL、D-Cerno CUR、D-MIC40SL
XILICA：QR1-88P、QR1-44P、Solaro FR1及輸入輸出卡、XWP-Control控制面板
