案例概況

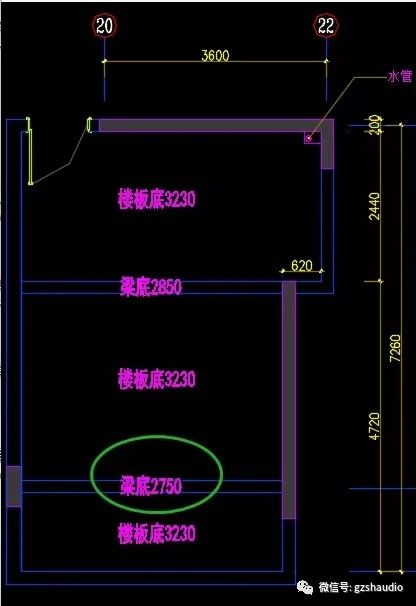

本案例座落地深圳市龍華區綠景公館疊墅，原始靜空尺寸寬424cm深716cm(左后外向延伸有深244cm寬62cm的酒柜），靜空高323cm(前梁到底275cm，后梁到地為285cm）。
項目承接
項目承接：深圳市匯通九州科技有限公司
負責人：陳娟
陳娟及其團隊從事專業音響、家庭影音、互動大屏顯示行業十多年，擁有豐富的音響調試、現場管理經驗。
功能規劃
團隊及設計師多次與業主就影音室進行溝通交流，對影音室需要實現的功能、定位、要求有了充分的理解，并提出了自己的專業建議性意見，得到業主的采納與贊同。
1）杜比全景聲影院：看正版影院大片、沉浸式音效；
2）聲學處理：隔音、減震、擴散、吸音，混響時間按家庭影院設定；
3）色彩管理：統一色彩管理、隱藏音箱；
4）視頻：4K超高清大屏幕；操控要求簡單便捷、智能控制；燈光隨場景同步

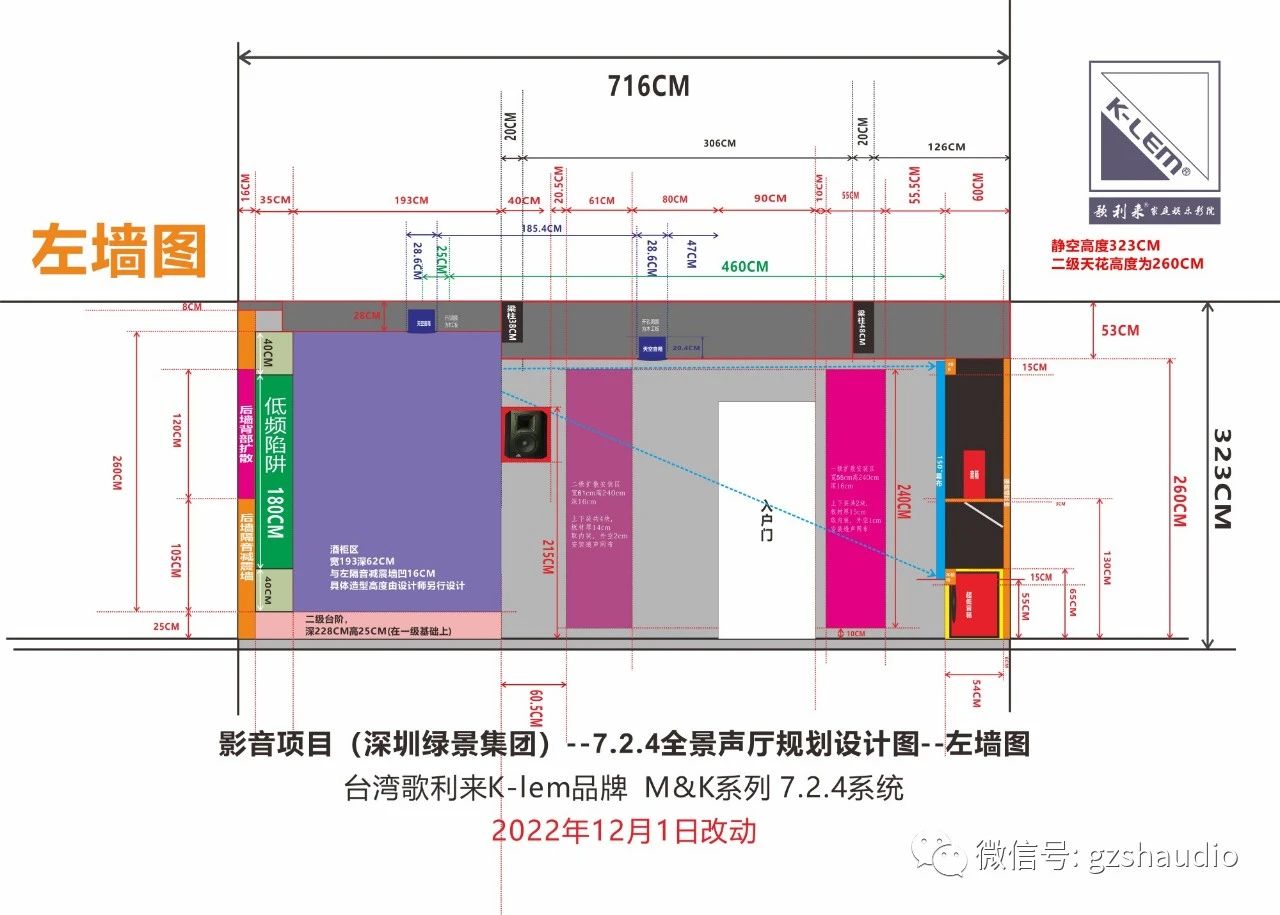

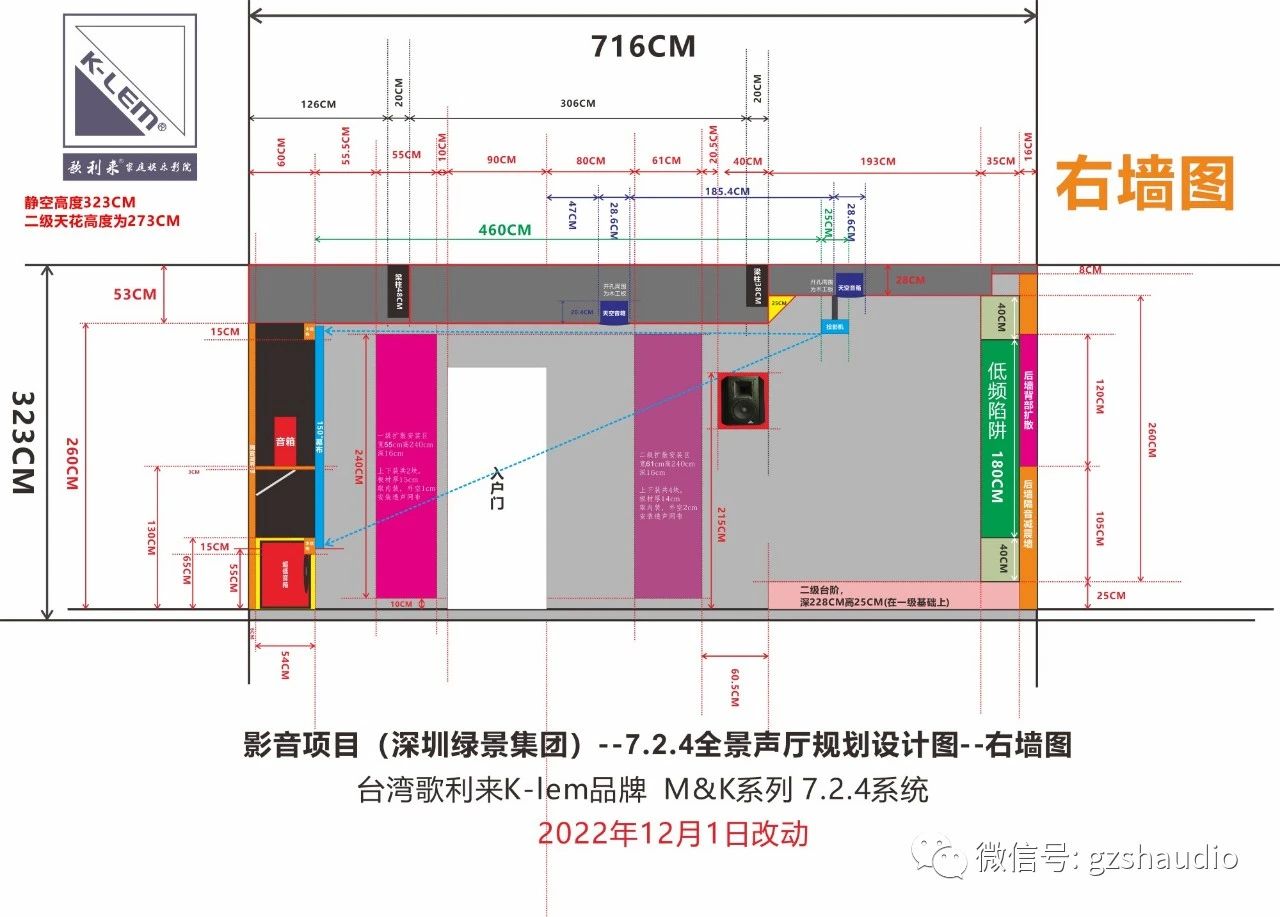

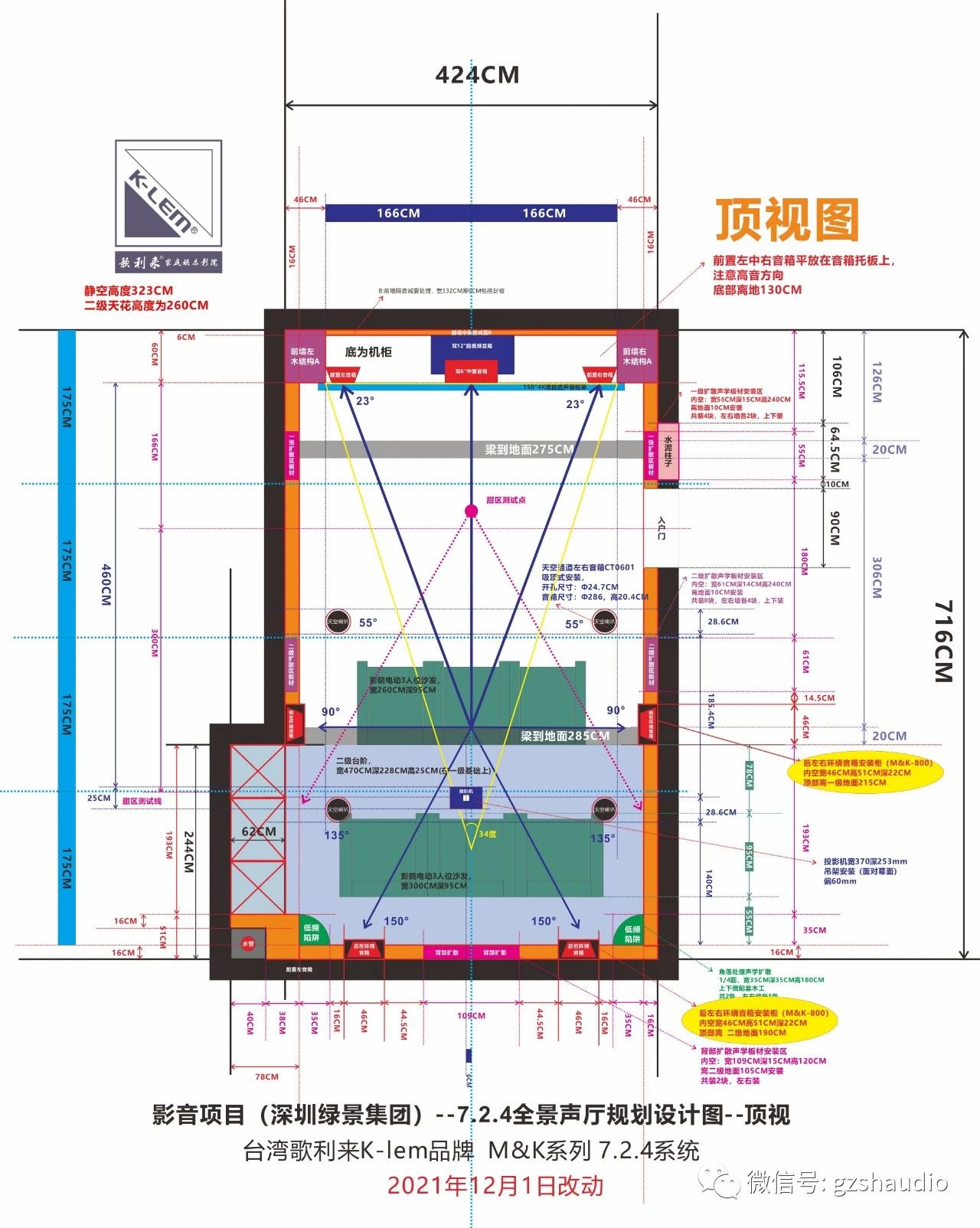

空間規劃
1）比例：依據中大房型影音室尺寸推薦標準，采用高寬深為1:1.62:2.62的黃金比例，對影音室空間進行改造；
2）開門位：由原來的后墻進入，改為右墻前1/4位進入；
3）高度：前方二級天花控制在260cm，后場二級天花控制在280cm，并做228cm深25cm高的二級觀影臺階；

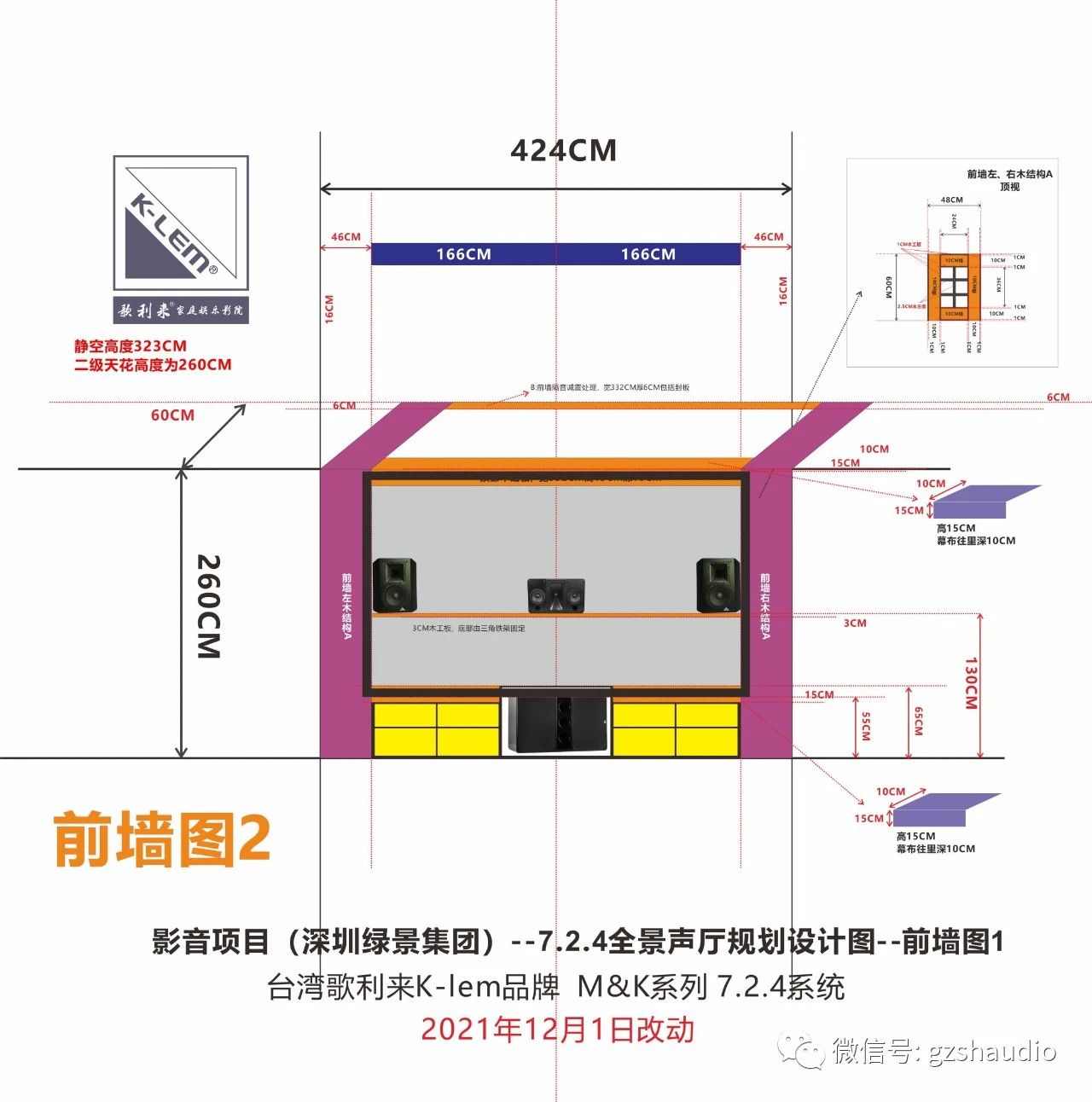

4）前墻隱藏安裝區：深60cm，并做5cm厚的隔音減震；
5）隔音墻：16cm厚，內填10cm厚環保棉；
聲學處理規劃目標：
1）本案例影音室不僅是看大片、看賽事的場所，也是朋友聚會聯誼的地方，在這里大家可以自由地交談歡樂
2）所以影音室的聲學處理不要完成按照電影院的要求0.5-0.7s，也不能參照KTV演唱類的1.2-1.5s，影院+KTV的融合的場所，我們推薦在0.9s之間；
3）這個混響時間除了能滿足電聲要求外，我們在影音室里面溝通交流會更加飽滿圓潤更有情感，不會出現吸音過多聲音干澀，亦不會出現混響太大聽得很累，高頻毛刺感明顯。
處理方法：

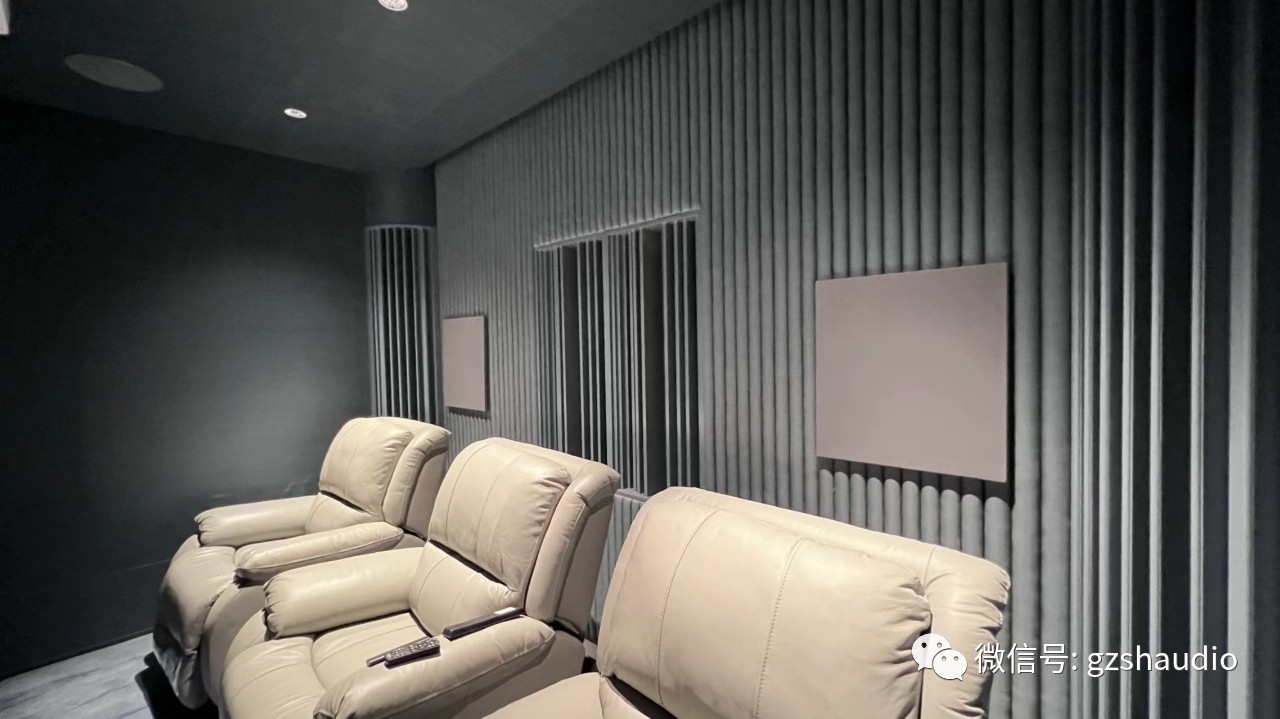

1、左右及后墻：
分別墅做了15cm厚度的隔音減震墻，木龍骨結構，內填10cm厚度的環保吸音棉；
2、一級反射擴散區：
二次余數29踏步擴散體×4塊；寬高深規格：54×120×15 cm
擴散原理與作用：
當反射面為二次余數擴散板時，由于聲波以半圓方向擴散，則有無數條不同頻段的反射路徑匯聚在聆聽位置，以此類推，有無數相同性質的匯聚點，這樣便無形中擴大了最佳聽音區。二次余數擴散板不但可以用來打散聲音能量，起到防止回聲和駐波的作用，同時可以改善聲音的明亮度，在早反射路徑上適當添加。
擴散頻率范圍：600Hz~6600Hz
3、二級反射擴散區：
二次余QRD擴散體×16塊，寬高深規格：60×60×14 cm
擴散原理與作用：
二次余數QRD副QRD全頻擴散板不但可以用來打散聲音能量，起到防止回聲和駐波的作用，同時可以改善聲音的明亮度，在二次反射路徑上添加。
擴散頻率范圍：400Hz~2600Hz

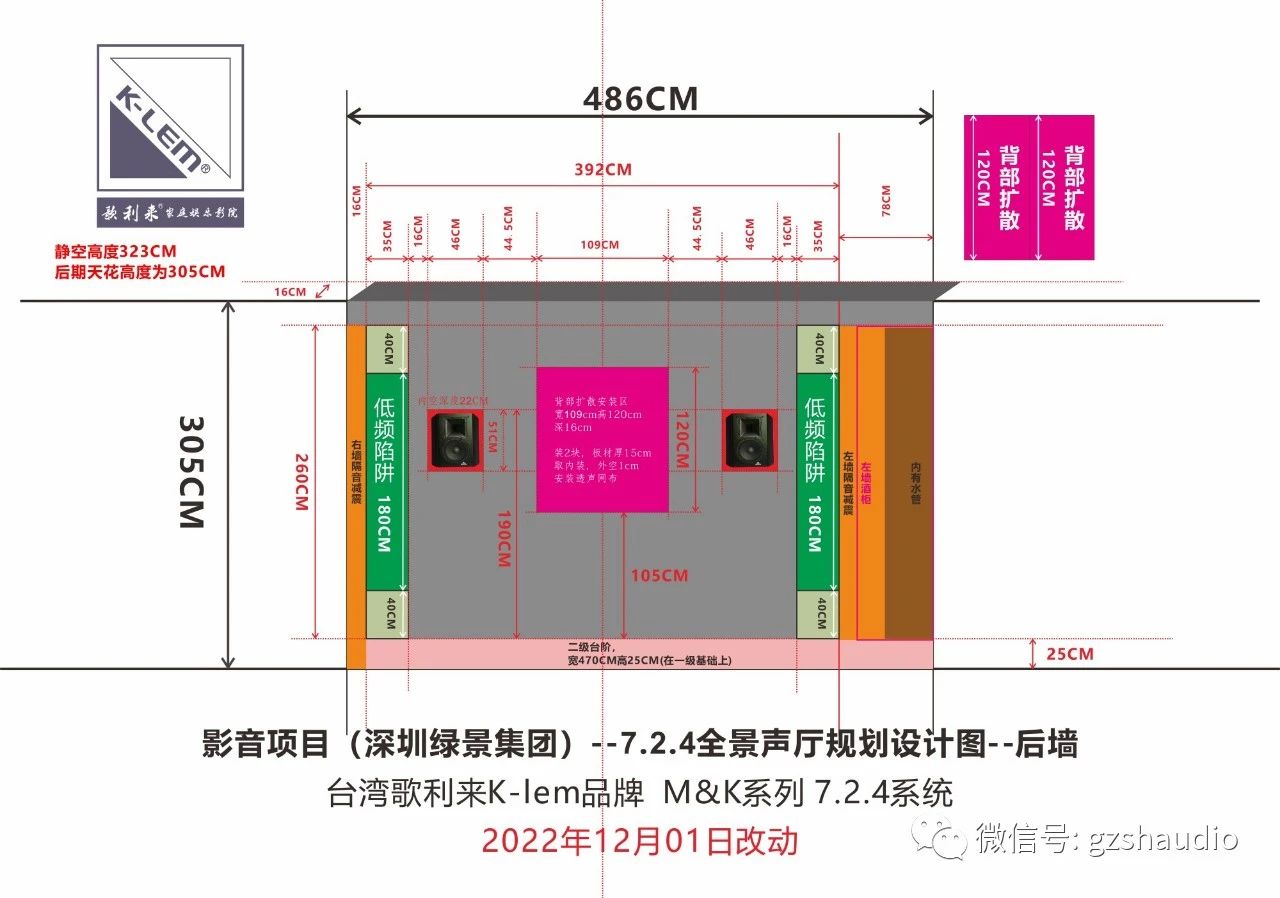

4、背部反射擴散區：
二次余數29踏步擴散體×2塊；寬高深規格：54×120×15 cm

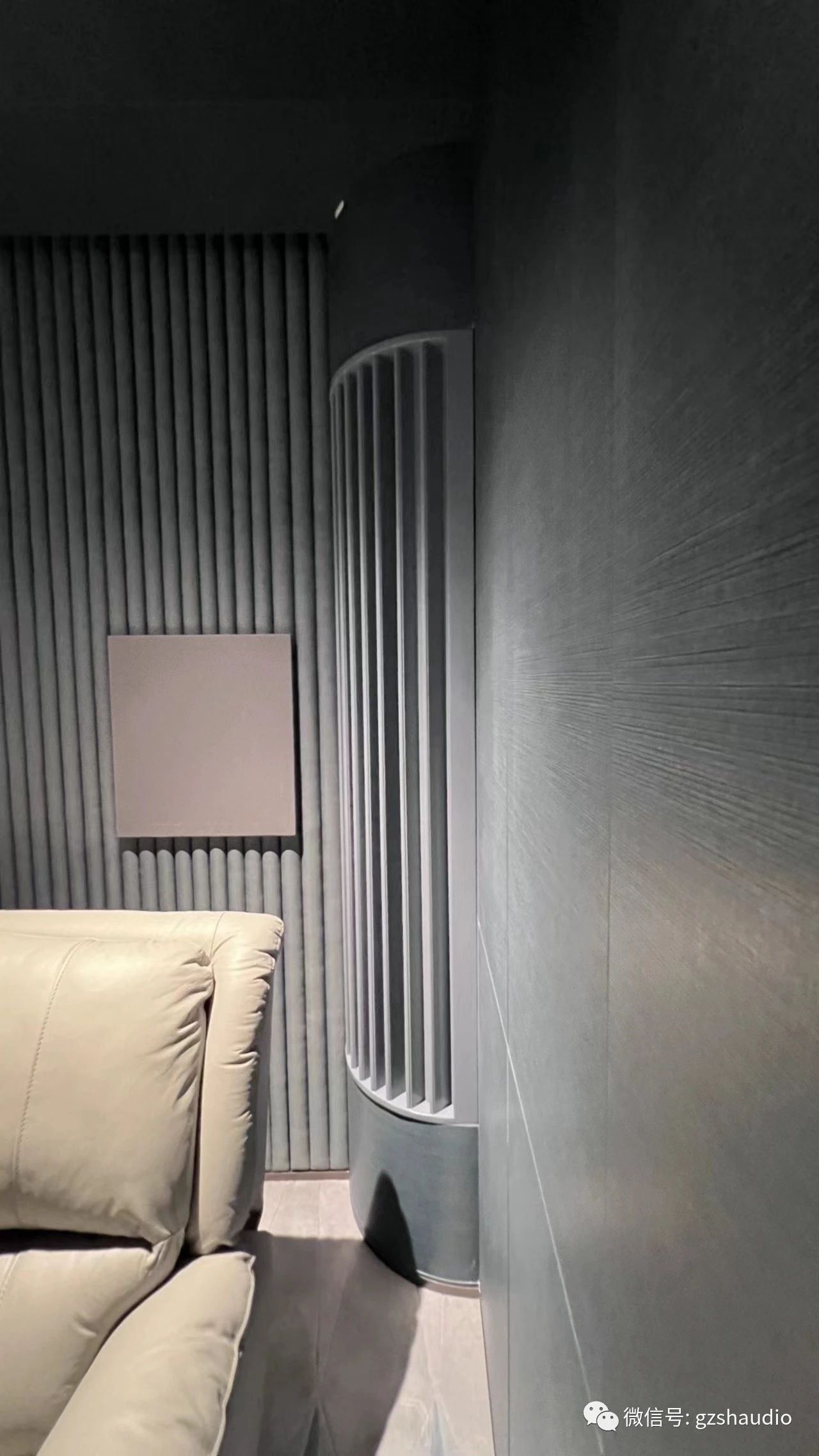

5、四個直角低頻的擴散：
二次余數低頻陷阱擴散體（4條），常規尺寸：寬高深35×180×35 cm，1/4圓形；
產品特點：
深層次理解角位駐波解決方案，融合了低頻吸收與擴散體技術于一身，不僅解決了角位聲音困惑，更有效利用了這一特殊的位置，為小空間增強至少3dB生能量。效提高環境音質飽滿和曲線平直、豐富度及立體感。
擴散原理：
QRD擴散體是由一系列列變深度的平行藻井組成，當聲波由135°入射到水平放置的QRD時，它就能在30°-150°之間以相等的強度將聲音反射出去。
6、頂部：
10cm厚度隔音減震棉；
7、音箱隱藏安裝區：
雞蛋海棉吸音處理，減小隱藏音箱安裝區的腔體回聲反射。
音響系統
一、7.1.4全景聲音箱系統
1）前置左右音箱：M&K-800×2只（單8寸2分頻2單元300W/8歐，放裝在前墻隱藏安裝區，底部離在130cm）；

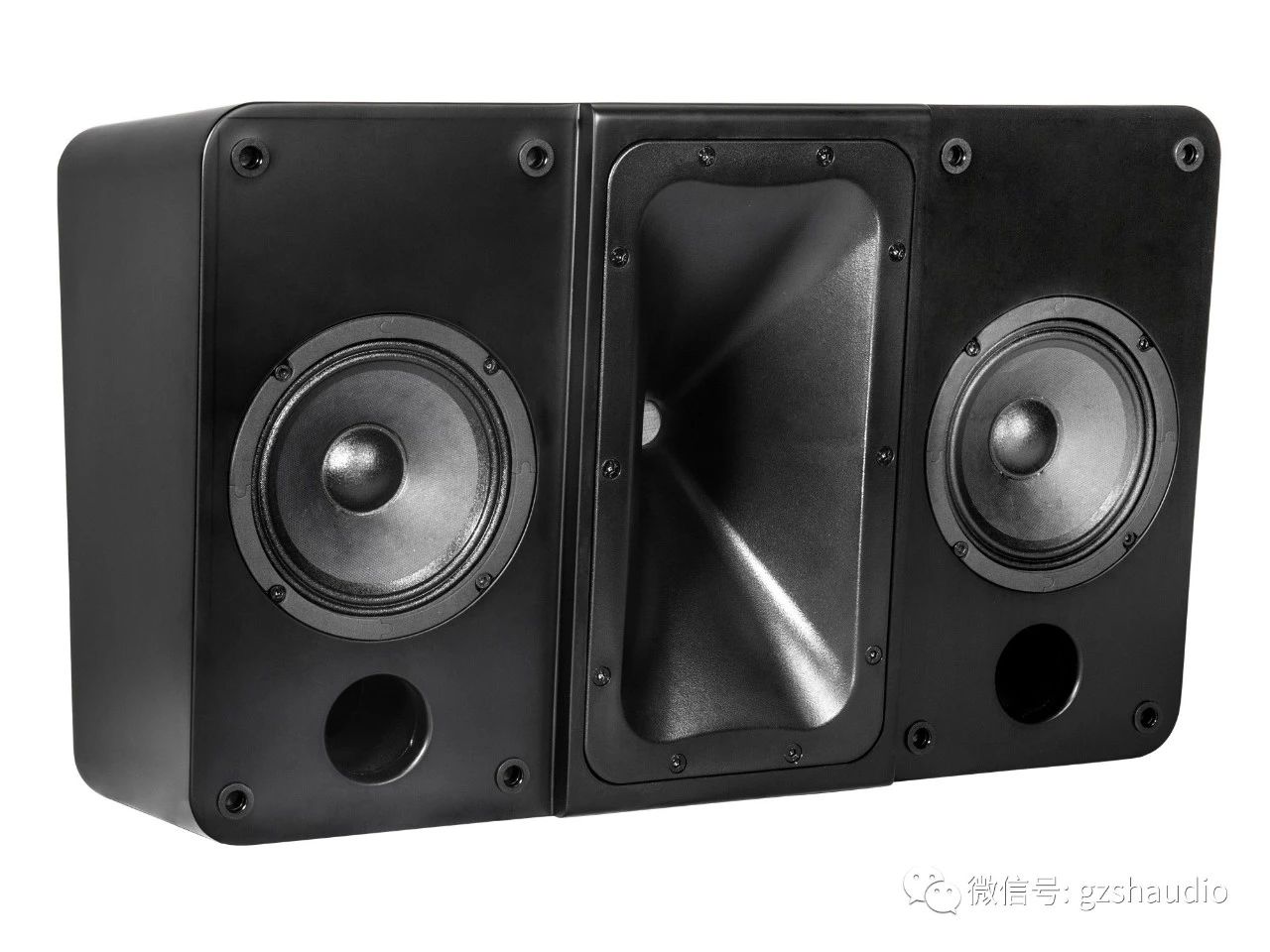

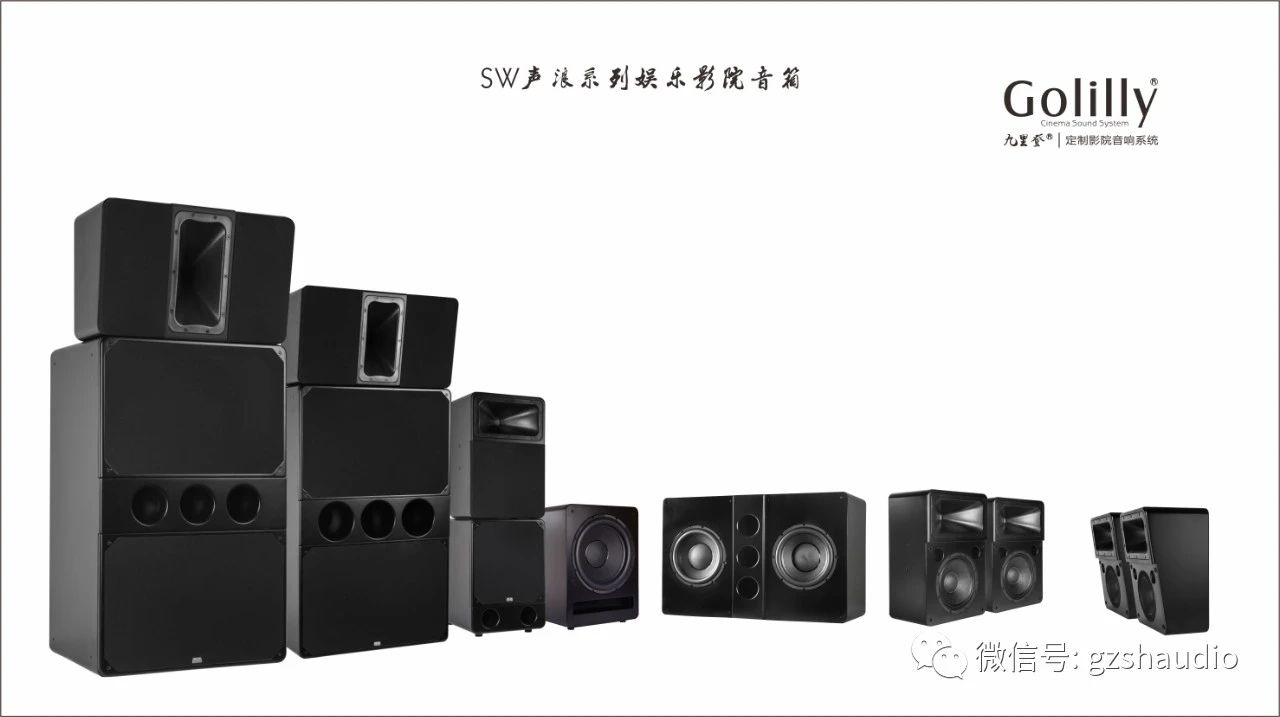

2）中置音箱：九里登Golilly品牌｜SW-2F206bs×2只（雙6.5寸2分頻3單元260W/4歐，放裝在前墻隱藏安裝區，底部離在130cm）；
3）側左右環繞音箱：M&K-800×2只（單8寸2分頻2單元300W/8歐，豎向隱藏安裝，頂部離地215cm）；
4）后左右環繞音箱：M&K-800×2只（單8寸2分頻2單元300W/8歐，豎向隱藏安裝，頂部離二級地面190cm）；

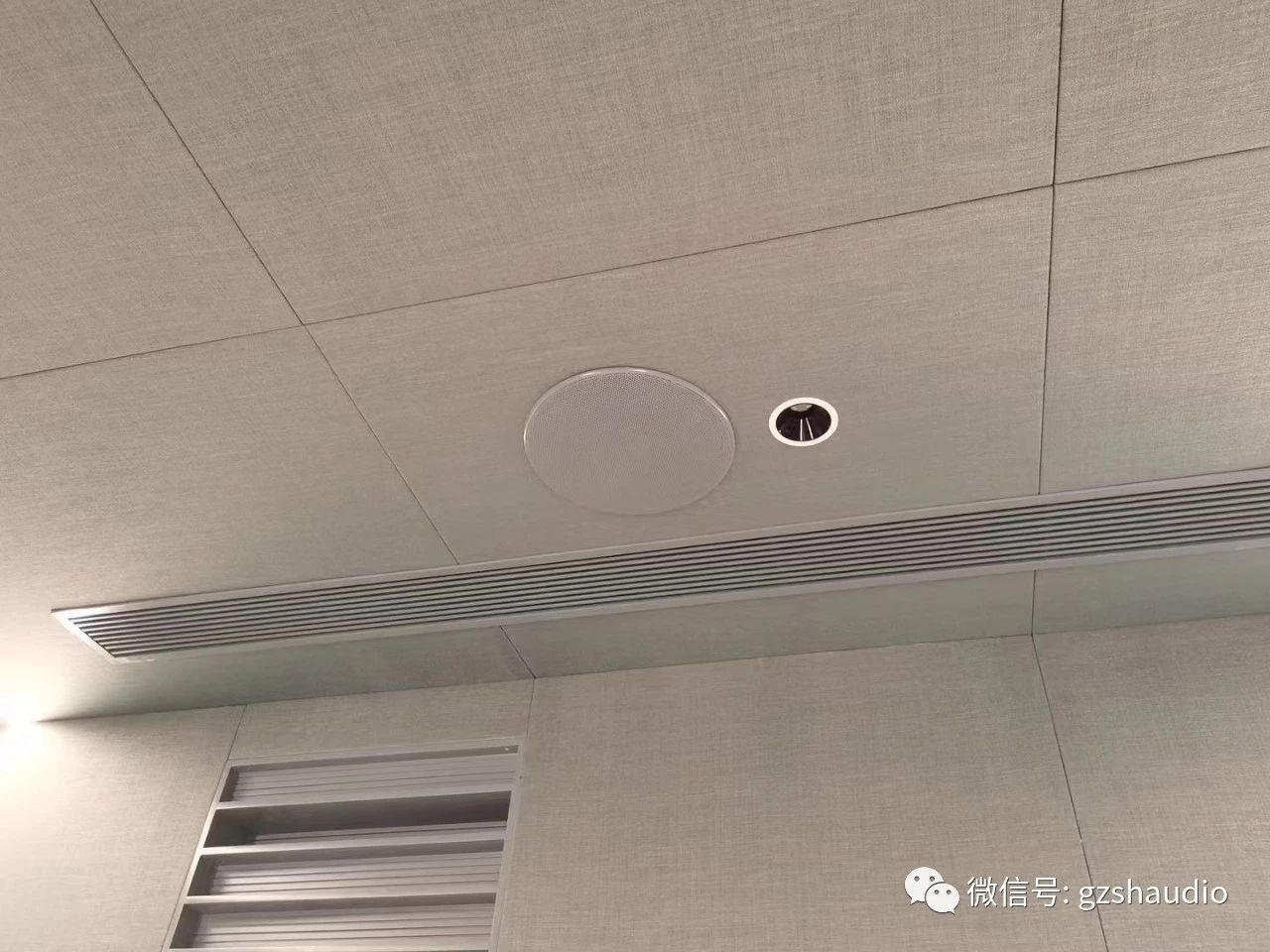

5）天空通道音箱：九里登Golilly品牌｜CS-600 ×4只（6寸吸頂式定阻揚聲器，頂部隱藏安裝，高音垂直地面）；
6）超低頻音箱：九里登Golilly品牌｜SW-SUB212fs×1只（雙12寸無源700W/4歐超低頻音箱 ，擺放在前墻前1/2低頻駐波處）；

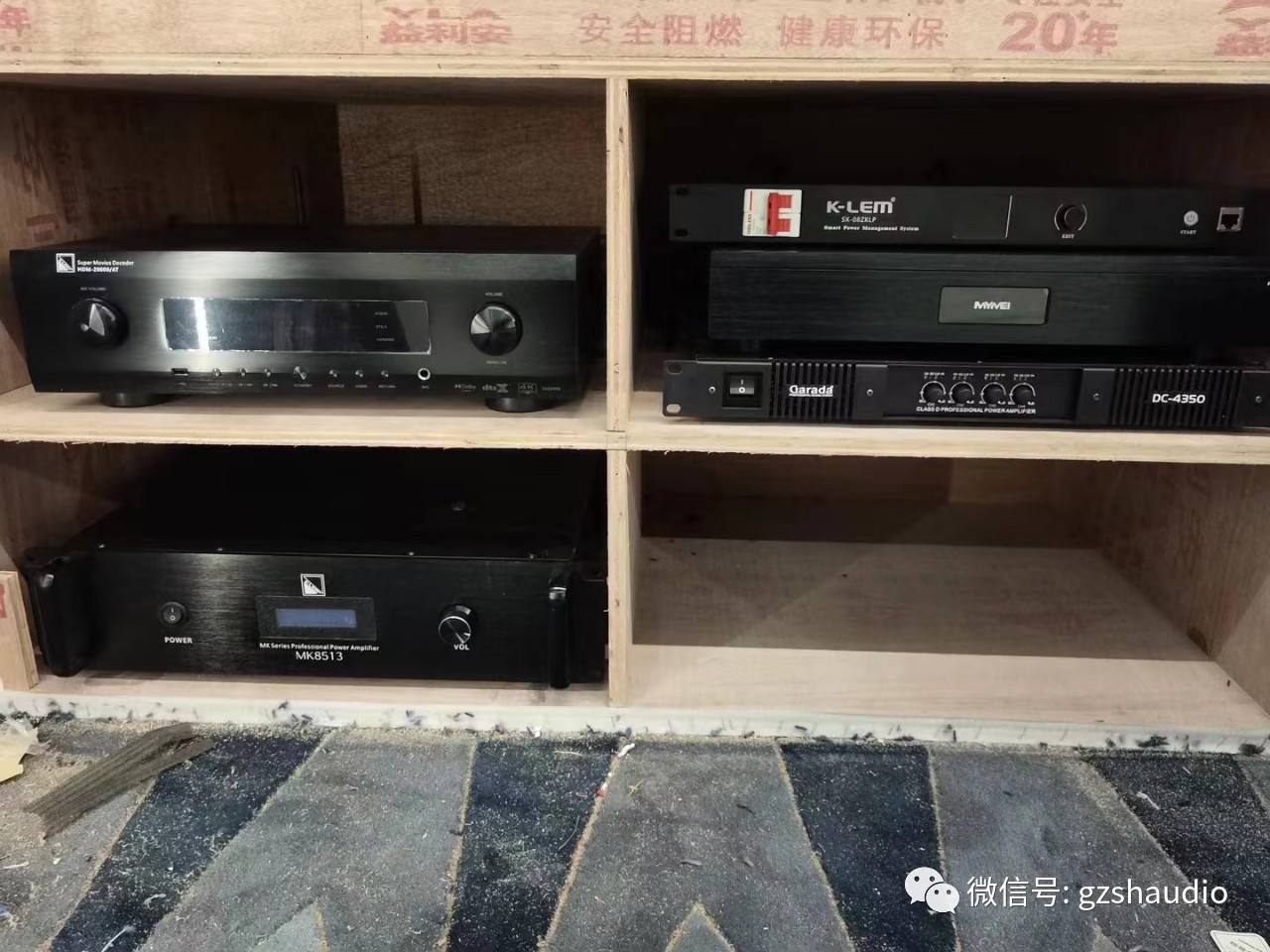

二、影音室電子設備系統
1、影音解碼器（4K全景聲7.2.4輸出）：
歌利來K-lem品牌｜HDM-2000AT×1臺
支持先進的DOLBY-ATMOS、DTS:X音頻解碼，以及向下兼容所有高清音頻格式解碼；包括 Dolby True-HD、Dolby Digital Plus、DTS Master、DTS HI RES等等。擁有完善的音視頻矩陣編組功能。根據需求可實現多種聲場布局：5.1、5.1.2、5.1.4、7.1、7.1.2、7.1.4。

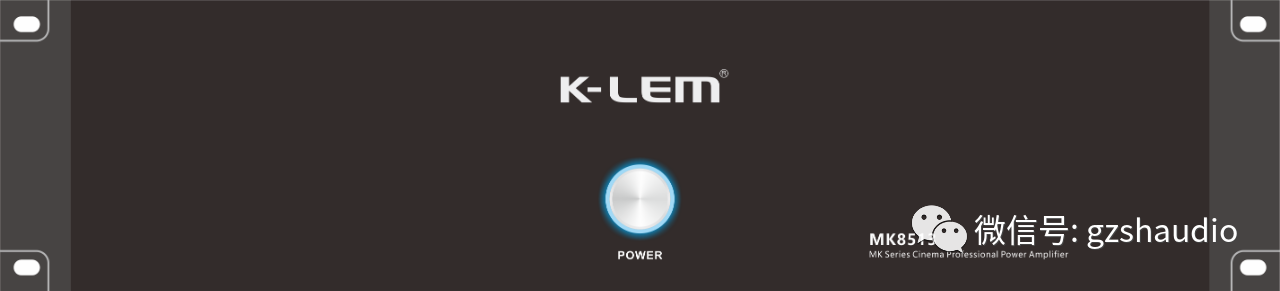

2、影院8聲道后級功放：
歌利來K-lem品牌｜MK8513×1臺；
針對家庭娛樂影院系統獨立開發設計，D類數字功放機電路，大環型變壓器供電。高頻清晰細膩，低頻豐滿柔和、頻響范圍寬廣，層次感強，黑色面板拉絲工藝處理，7×500W+1300W/8歐。

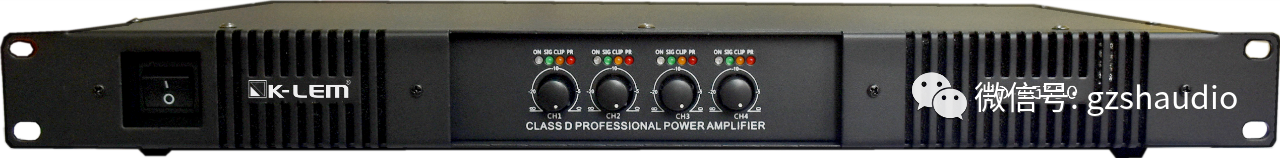

3、影院4聲道后級功放：
歌利來K-lem品牌｜FD-4G350×1臺；

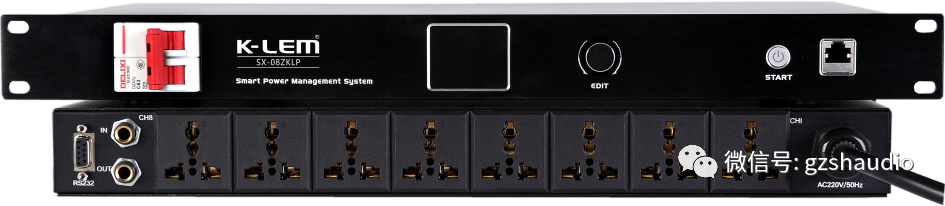

6、濾波電源時序器：
歌利來K-lem品牌｜SX-08ZKLP×1套；
帶電源整機濾波功能，前面板63A開氣開關保護+后面板8路順序開關，特設防雷、抗電涌功能。
雞蛋海棉吸音處理，減小隱藏音箱安裝區的腔體回聲反射。
三、影音室視頻與節目源
1、4K增益透聲金屬幕布：
法國XY｜150寸16:9畫框透聲金屬幕×1張；
2、4K投影機：
夏普/SHARP｜XV-QZ630A投影機×1臺；
3、4K影庫播放機：
MYMOV艾美｜MS-200×1臺；
4、電視節目：
電信盒子×1臺；
|
