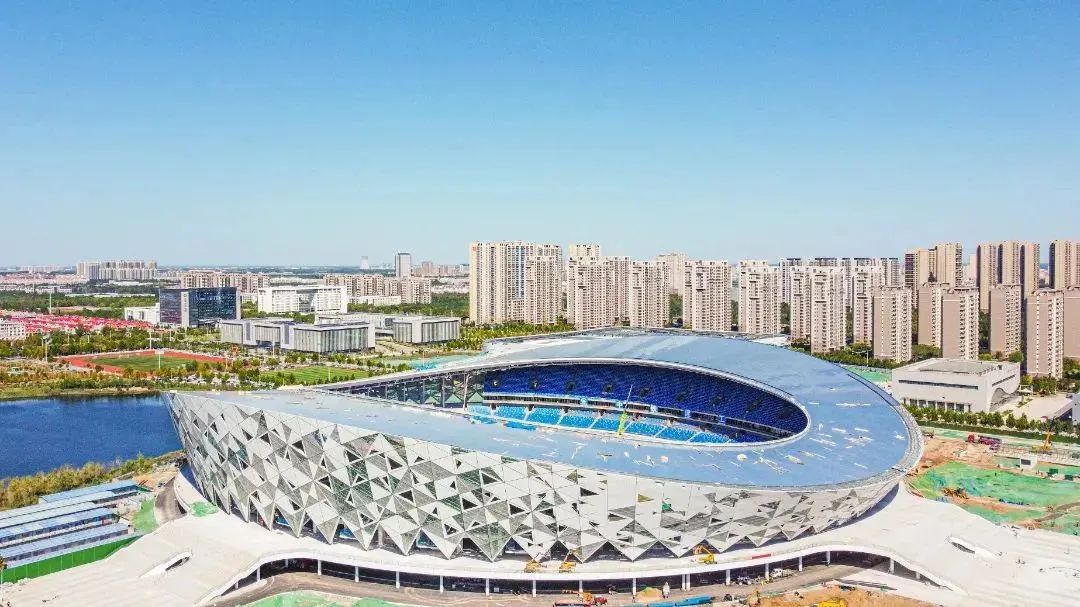

濱州市全民健康文化中心坐落于山東省濱州市濱城區，總建筑面積約為16.8萬平方米，融體育賽事、教學、文藝演出、展覽、市民健身、康體休閑于一體，是濱州市近年來非常重要的重點建設項目，力爭打造成為拉動城市發展的新引擎。

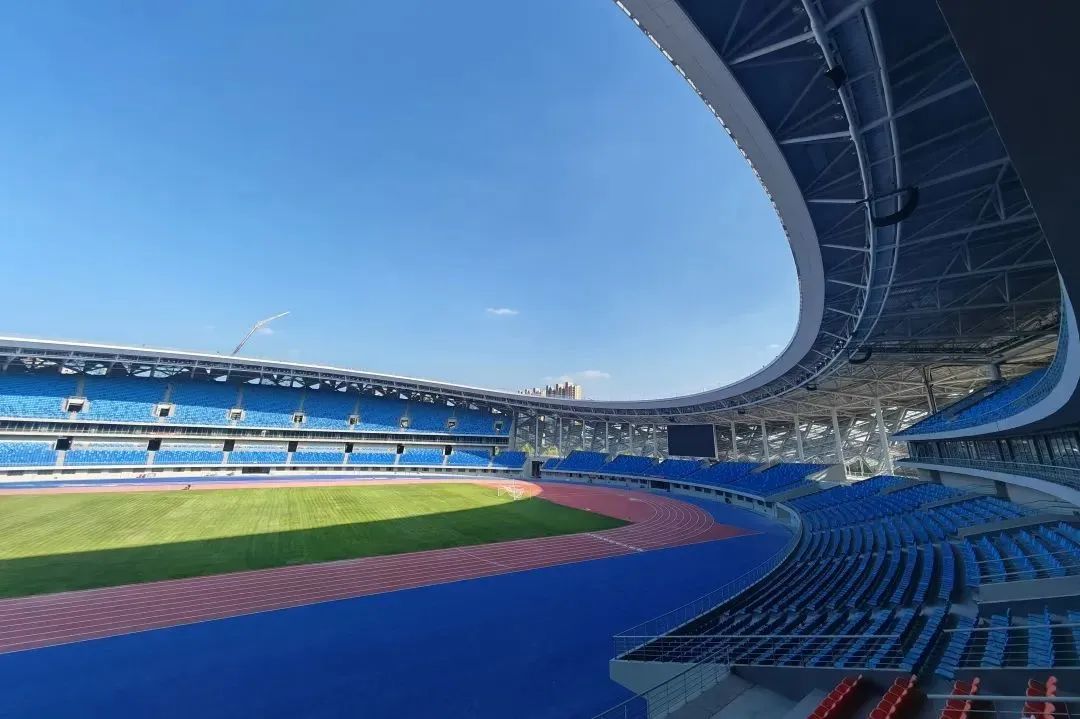

濱州市全民健康文化中心體育場位于文化中心的心臟地帶，建筑面積達5.96 萬平方米，可容納3.4萬名觀眾，擁有高質量的天然草坪、環保型橡膠跑道，配置賽事組委會區、新聞媒體區、運動員休息區、體育產業配套區等功能區，能夠承辦地區性和全國性的重大單項比賽，并有大型演藝活動的舉辦需求。
易科為濱州市全民健康文化中心體育場打造了全套的專業音頻系統解決方案，其中揚聲器設備均采用易科高端自主品牌ezacoustics大聲壓級揚聲器，不僅能夠呈現出清晰、動人的聲音效果，更能在大型賽事和演出中，保證聲音的傳播范圍和清晰度，讓每一位觀眾都能沉浸在震撼的視聽盛宴中。
體育場空間大，混響時間長，場內聽音區域范圍廣，揚聲器設備安裝在馬道下方，聲音投射距離極遠，這些都是體育場擴聲常見的難點，濱州體育場也不例外。因此擴聲系統設計時，精確的布局必不可少，同時對揚聲器設備的性能也提出了極高的要求。除此之外，在達到良好的擴聲效果的同時，系統設計還需充分考慮揚聲器設備在戶外吊裝時的全天候防護、承重以及吊裝等安全性問題，確保整個系統的穩定運行。

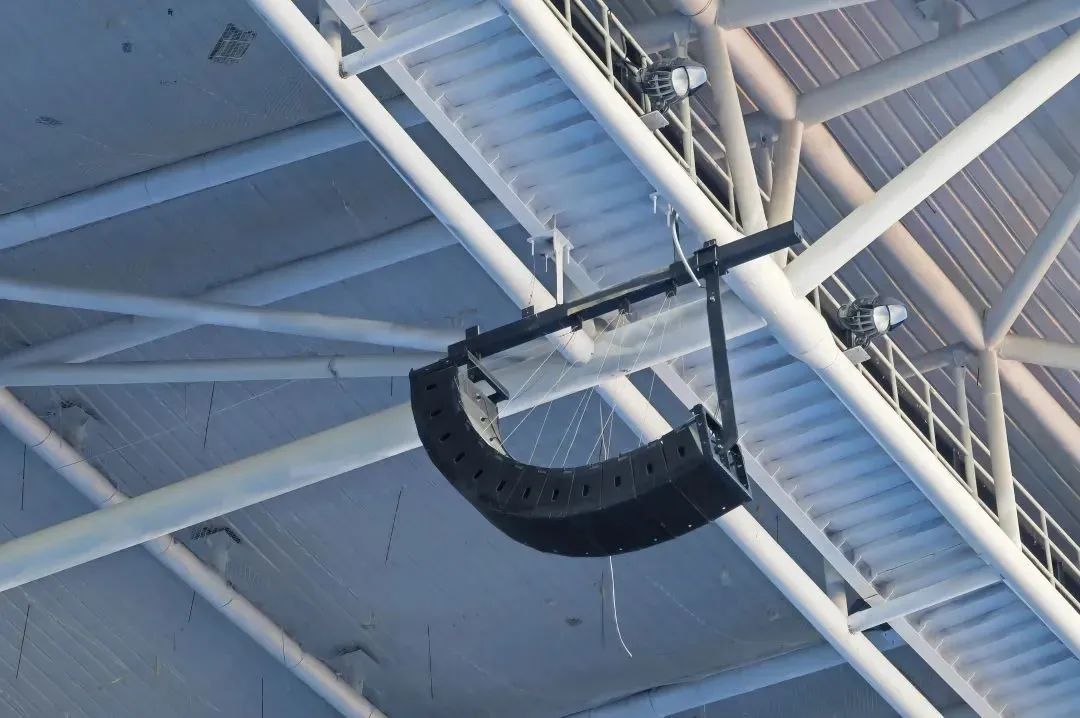

綜合以上考量，濱州體育場擴聲系統在設計時采用了分散式的揚聲器布局，分別對場內觀眾席和場地進行分區域的擴聲覆蓋。觀眾席上方頂棚均勻分布了20組，共計170只ezacoustics VHL1010P緊湊型高性能兩分頻線陣列揚聲器，這款揚聲器具有高效的換能效率和緊湊的箱體設計，無論是應對高清晰度需求的賽事擴聲，還是大動態范圍的流動演出，都表現得游刃有余，是大型體育場館的理想之選。
同時，ezacoustics VHL1010P具有IP56的全天候防護能力，結合精心設計的可調角度的硬連接吊裝結構，保證系統在得到精確的覆蓋角度的同時，最大限度的降低了雨水和風力對揚聲器系統的影響，有效的提升了設備吊裝安全性。

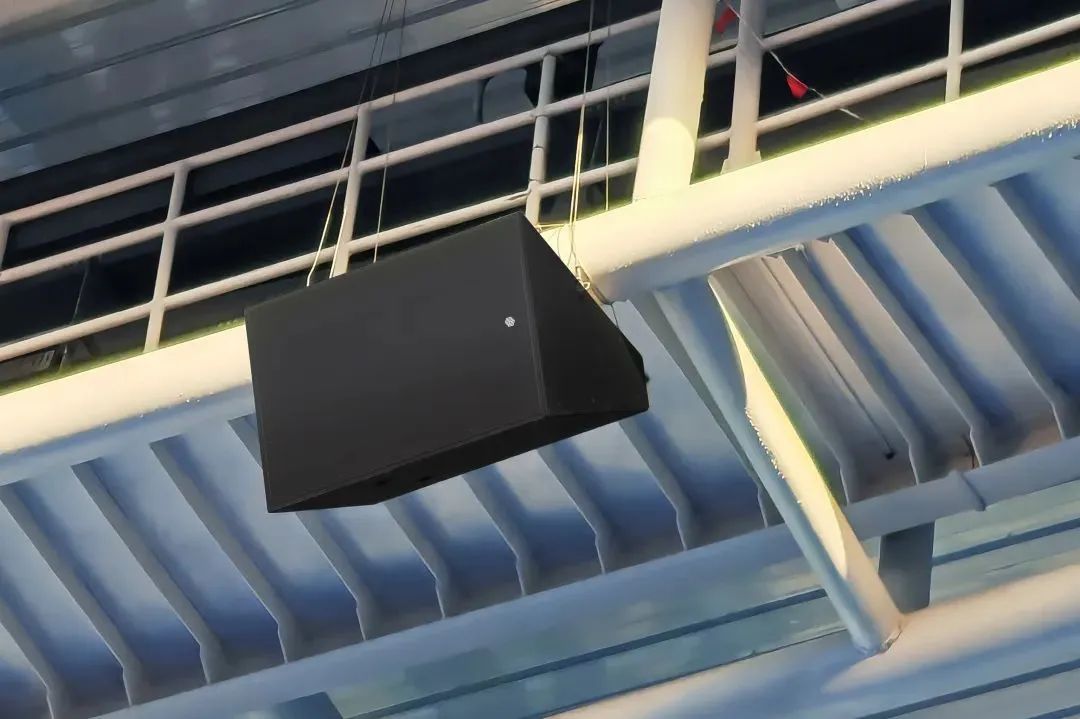

場地區域的揚聲器系統，選用了8只ezacoustics THP1296P三分頻點聲源揚聲器，分別吊裝于東西兩側馬道下方，每側4只，確保比賽場地的聲音覆蓋均勻無死角。THP1296P利用三分頻協作式發聲技術，長沖程的設計使其具有高達143dB的最大聲壓級，可以輕松的將聲音能量投射到50米以外的場地內，為場地區域提供足夠大的聲音能量。通過精確計算和調試，揚聲器為場地內的每一個角落提供了均衡、清晰的聲音覆蓋，使得場內每一位觀眾和運動員都能獲得最佳的聽覺體驗。
主席臺返送揚聲器選用ezacoustics FIS-1296i兩分頻全頻點聲源揚聲器，它配置了一只12英寸低音單元與一只3英寸復合強化振膜釹磁驅動高音單元，能夠確保為主席臺發言和場地表演提供一致而優質的聽感。其精準的音質還原和出色的聲音覆蓋范圍，為整個場館的音響效果增添了一抹亮色。
考慮到場館需滿足能夠承辦地區性和全國性的重大單項比賽，并有大型演藝活動的舉辦需求，活動級別重要且頻繁，對系統安全性提出了極高要求，因此在系統架構的設計中，采用了全鏈路的數字音頻的主備系統架構，音源設備通過信號分配器后同時接入主備調音臺系統，主備系統分別形成完全獨立的網絡音頻傳輸架構，擴聲控制室與場內四個分機房之間通過光纖進行數字音頻信號的傳輸，接入數字功率放大器，由功率放大器進行信號狀態的判斷，主信號斷掉，備份信號自動切換，保證擴聲系統在使用時萬無一失。同時擴聲系統采用全鏈路的數字音頻傳輸，系統內僅存在一次A/D和D/A的轉換，最大限度地保證了音頻傳輸質量。

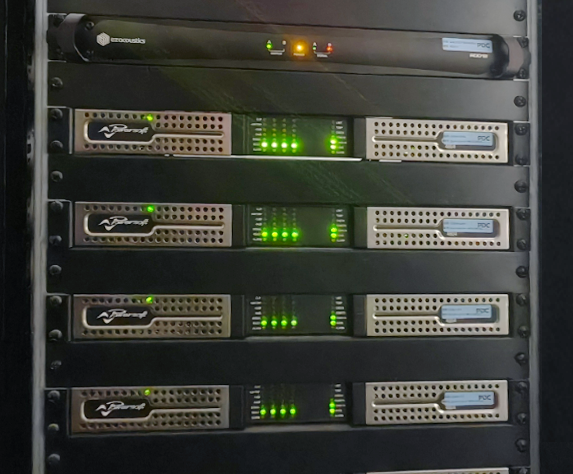

系統中功率放大器選用了Powersoft Quattrocanali系列數字功率放大器，為場內所有揚聲器提供強大的能量驅動。這款數字功放產品集成了內置DSP處理、Dante音頻傳輸協議以及功率補償、阻抗監測、PFC、PWM等多種技術，是一款集綠色節能、靈活高效、安全穩定、音質優異等多種優勢于一身的中高端功率放大器產品。通過其阻抗補償技術，能夠?qū)P(yáng)聲器線纜因距離過長而造成的衰減進行一定程度的補償，并可對其各項工作參數進行遠程監測，判斷揚聲器設備的工作狀態，有效提高了系統運維效率。同時通過功放的D類放大技術、PFC和PWM技術，可以有效降低能耗，系統用電可節省40%以上。
項目交付時，系統不僅一次性通過了第三方專家老師嚴格的檢測驗收，還獲得了各方的高度認可與贊譽。各項技術指標全面達標，包括最大聲壓級、聲場均勻度、頻率傳輸特性以及語言清晰度，均符合國家一級標準。項目充分展現了易科在音頻系統設計與實施方面的卓越技術實力與精湛工藝。
