ILA線陣列系統是專門為各種場合固定安裝音響系統而設計的，適用場所包括教堂、體育場所、俱樂部以及其它樂場所等。ILA 2.0系統由線陣列系統、次低頻揚聲器、信號處理器、功率放大器以及懸掛附件系統組成。該系統價格合理、性能卓越、便于安裝，是一套非常具有吸引力的線陣列揚聲器系統。
目前，大多數的線陣列系統都是為了滿足流動演出系統的需要而設計的，而大部分的流動演出系統都需要一套昂貴的、堅固的、耐用的吊掛系統，因此流動演出系統的造價取決于線陣列系統的性價比。QSC的ILA系列線陣列系統專注于固定安裝系統，采用注塑箱體和簡化的懸掛設計，在降低整個系統造價的同時，保持了高端流動演出系統的音質，寬廣的覆蓋角度以及高功率輸出。
WL2082-i
每一個ILA線陣列全頻單元均采用一對8英寸高功率、釹磁體低頻驅動器，即兩個低頻揚聲器都產生低頻，但是只有一個單元同時也覆蓋中頻以保證在交叉區域獲得更一致的指向性。對于高頻部分，則使用了一對1.75英寸（音圈直徑）鈦膜釹壓縮單元，安裝在一個多重聲波衍射孔中＊，覆蓋角度非常寬（140度），WL2082-i 系統不用再添加側面或中間補聲揚聲器就可以覆蓋所有的聽音區域。
此系統也可以采用兩分頻或三分頻模式，一般三分頻模式將會提供更好的聲音，即使陣列采用四個以上的音箱，也不會增加系統功放部分的整體造價。
箱體有黑色和白色兩種，WL2082-i 的箱體是由耐沖性聚苯乙烯制成，在內部使用了大量加強筋來避免由于側板變形而引起的聲損耗。固定安裝陣列揚聲器同樣可以在室外的場所中使用，其箱體材料進行了防紫外線處理，音箱格柵為鋁合金材料，低音音箱也是全天候的設計。
安裝
把ILA懸掛起來非常簡單，在陣列中最多可以懸掛12個WL2082-i，靈活且安全（組合陣列請參照用戶手冊）。陣列單元使用配備的螺栓進行組合，每?jī)蓚�(gè)相鄰的陣列之間可調的步進角度是1°，這樣可以非常精確的調整垂直覆蓋角。在流動演出時，則可以使用一套四個快速釋放的銷釘來固定（可選的套件）。
次低頻揚聲器
配合ILA 2.0版系統的超低頻揚聲器是WL118-sw。這款低頻揚聲器是頗受歡迎的WideLile-10系列線陣列系統中的雙18寸次低頻揚聲器的單18寸驅動器版本，能夠提供強列的低頻沖擊感和更低的低頻延展。利用FP2082-i線陣列吊架可以將WL118-sw可以懸掛于全頻單元線陣列的上部。當安裝高度受限時，利用EB2082-i的加長桿可以將WL118-sw可以懸掛于全頻單元線陣列的后面。
本征校正技術（Intrinsic Correction TM）
時下的線陣列系統都需要通過數字音頻信號處理來達到完美的還音效果。QSC公司也開發了一款操作配置非常簡單的數字音頻處理器，內置了線陣列系統音頻信號處理模塊，配合線陣列系統使用時，可以發揮線陣列系統的最佳效果。本征校正技術不僅僅是音頻信號處理技術，本征校正技術通過在實驗室測量的大量的揚聲器(典型是60-75)數據，計算出一個平均值后，利用IIR和FIR濾波器來調整時間、頻率和振幅特性曲線，以獲得一個盡可能平坦的頻響曲線。
因此音頻信號的調整不再是一件復雜而艱巨的任務，不再需要復雜的調整、長時間的測量和專家的“金耳朵”。QSC公司的SC28揚聲器控制器只需要配置線陣列單元的數量、單元間的耦合角度和功率放大器的型號、數量，經自動計算之后自動調用相對應的音頻處理預設，非常簡單就完成了系統的音頻調整。由于使用簡單并且能夠提供高質量的音頻，因此SC28被廣泛的應用于高端演出系統中。
如果在實際應用中需要網絡來傳輸音頻信號，而且系統需要復雜的音頻信號路由的時候，還可以采用BASIS系統搭配ILA線陣列系統使用。
線陣列配置

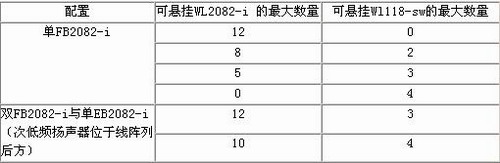

下表列出了在陣列中WL2082-i 線陣列單元和WL118-sw 次低音揚聲器采用各種不同配置可懸掛的最大數量。這是基于10:1 的設計參數進行計算得出的表格，在設計或懸掛陣列時請參看用戶手冊中相關內容。當WL2082-i 單獨應用在特殊的場所中時，如舞臺邊緣的前補聲或樓座下補聲時則需要3 只或更多的ILA 單元來達到真正的線陣列的效果。
設計ILA 系統2.0版

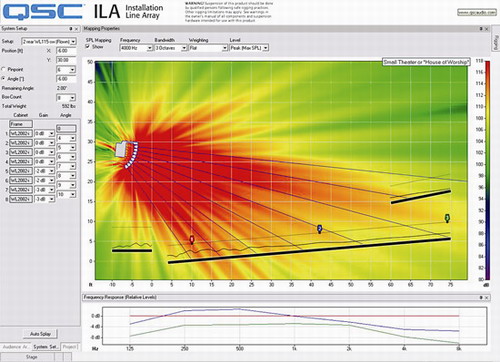

ILA 線陣列系統可使用EASE Focus 軟件來進行校準和配置陣列。EASE Focus 軟件是一個兩維的聲學仿真軟件，用來計算線陣列系統在聲場中的垂直覆蓋角度等參數。這個軟件可以從QSC官方網站上免費下載。
點擊放大
