喜歡玩音響的朋友總有很強的動手欲，我也不例外。雖然家中已有不少成品器材讓自己過癮，但手總是有點“癢”，總是想自己敲敲打打制一臺好器材。而在圈內久了，總也有些發燒初哥恭敬地請你幫忙選購或動手做器材，我最喜歡后者，因為這不但極大地滿足了自己的“虛榮心”，也滿了自己的動手欲。這不，前段時間隔壁單位的小王就慕名而來請我幫他設計一對千多元的音箱。呵，在經費到位的前提下，我當然滿口應承。
小王用來享受音樂的房間是約13m2多一點的書房，他平時除了愛聽一些翻唱的“口水歌”外，還聽一些古典交響樂和爵士樂。考慮到這些因素和預算，我和他強調了一是房間偏小一點，二是預算偏低了一點。要想在這種前提下出好聲，只能制作5英寸左右的書架箱，這個口徑和價格的書架箱應以頻率順暢自然為主，不能強求低頻要如何厚實，拳拳到肉……小王一臉的崇敬，也不知他是真的聽懂了還是沒聽懂，反正最后全交給我全權處理了。而我接過任務后，只能全心做好才不負他的信任。
挑選單元
我過去也做過幾款用不同單元的一些音箱，既有國產單元的也有外國單元的，積累了一定的制作經驗，感覺到國產單元的性價比雖然不錯，但其性能的確與外國名牌單元有一些差距，尤其是高音單元，因此我在單元的選用上還是把目光投向外國名牌單元上。
先選低音單元。其實5英寸左右的進口名牌單元有很多選擇，像Seas(西雅士)的H702與H775以及H907、德國Eton(伊頓)的Eton 5-880/25HEX、丹麥ScanSpeak(紳士寶)的8530K、丹麥Vifa(威發)的P13WH-00-08以及德國Visaton(威沙通)的W130S8Ω等都是其中的選擇，但考慮到價格，只能選Vifa的P13WH-00-08以及Visaton的W130S 8Ω兩款。再考慮到古典交響樂的編制和動態較大，如單元的承受能力不強會令失真加大，于是決定選用Vifa P13WH-00-08。這是一款很優秀的單元，其名氣雖然沒有我前面提及的幾款產品大，但事實上其性能并不遜色，而它的高性價比也使它出現在許多高檔的音箱中。
其實選用Vifa P13WH-00-08還有這樣的考慮：選擇優秀的單元能保證有良好的基礎，同時也能盡量參考用該單元已有的設計方案，降低整體設計難度，其三是其靈敏度中上，比較容易匹配放大器。
Vifa的P13WH-00-08的外觀如圖1所示。它是該廠5英寸頂級的中低音單元之一，其口徑為5.5英寸，采用強悍的鎂鋁合金盆架，磁體厚大，直徑競達92mm，差不多等同于其振膜的大小，這是其靈敏度(88dB)達到了同口徑中較高的原因之一。它的振膜為聚丙烯，配有軟質防塵帽，其導磁柱開有出氣口以減少后部空氣壓縮的影響，使振膜保持更低的失真。
P13WH-00-08的頻率響應平直而自然，其中頻響應到5kHz才以12dB/Oct平滑下降，它的離軸響應也經過優化，因此可使用簡單分頻而不用頻率補償電路，何況5英寸的中低音單元本來分割振動就很小。P13WH-00-08的振膜做得很堅硬，本身阻尼也很好，因而其分割振動更小，中頻沒有典型的7、8英寸聚丙烯喇叭那么渾濁，瞬態優良。另外，該單元的沖程比其他品牌的同口徑單元要高些，也就是說它的動態較大，在播復雜的大動態古典樂時有相對小的失真。

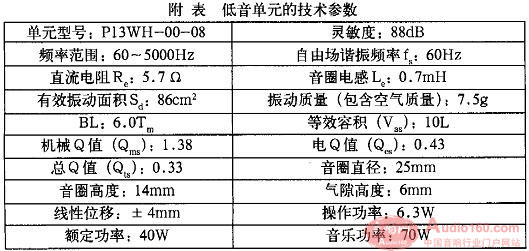

圖2是該單元在無限大障板上的幅頻響應和阻抗曲線圖。從圖中可以看出其響應非常平直，它的相關單元技術參數見附表。
圖2 Vifa P13WH-00-08的幅頻響應和阻抗曲線
國外有人用Vifa P13WH-00-08單元來配Scan Speak(紳士寶)的D2905/9300高音單元的組合，不過這個組合已超出成本。國內一個Vifa P13WH-00-08的市場價為380元左右，而Scan的D2905/9300高音單元每個售價在600元左右，要是用這一組合，小王的千多元成本都不夠，因而得選一個性能良好售價又適中的高音單元。
考慮到價格因素，這套組合高音單元選用了英國Morel(魔雷)MDT-29高音單元。這個單元雖然只是當前市場上能買到的最便宜的Morel高音，但它卻有很大的功率承受力，其他的性能也極為出色，前幾年國產名箱美之聲監聽一號就是以它為榮。圖3的Morel MDT-29是一款采用特殊材料手工涂覆制作的28mm的絲質半球頂振膜單元，其聲音柔和又不乏軟球頂單元少見的力度，能量也比較豐富，密度上乘、聽感好，一直被國內外高級音箱廠使用。圖4是其相關參數圖。
